Page1

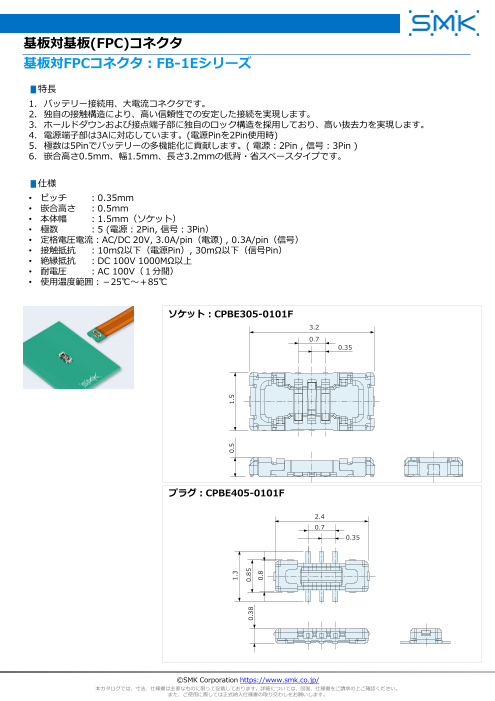

スライド番号 1
基板対基板(FPC)コネクタ
基板対FPCコネクタ：FB-1Eシリーズ
▮特長
1. バッテリー接続用、大電流コネクタです。
2. 独自の接触構造により、高い信頼性での安定した接続を実現します。
3. ホールドダウンおよび接点端子部に独自のロック構造を採用しており、高い抜去力を実現します。
4. 電源端子部は3Aに対応しています。(電源Pinを2Pin使用時)
5. 極数は5Pinでバッテリーの多機能化に貢献します。( 電源：2Pin , 信号：3Pin )
6. 嵌合高さ0.5mm、幅1.5mm、長さ3.2mmの低背・省スペースタイプです。
▮仕様
• ピッチ ：0.35mm
• 嵌合高さ ：0.5mm
• 本体幅 ：1.5mm（ソケット）
• 極数 ：5 (電源：2Pin, 信号：3Pin）
• 定格電圧電流：AC/DC 20V, 3.0A/pin（電源) , 0.3A/pin（信号）
• 接触抵抗 ：10mΩ以下（電源Pin）, 30mΩ以下（信号Pin）
• 絶縁抵抗 ：DC 100V 1000MΩ以上
• 耐電圧 ：AC 100V（１分間）
• 使用温度範囲：－25℃～＋85℃
ソケット：CPBE305-0101F
3.2
0.7
0.35
プラグ：CPBE405-0101F
2.4
0.7
0.35
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
1.3 0.5 1.5
0.38 0.85
0.8
