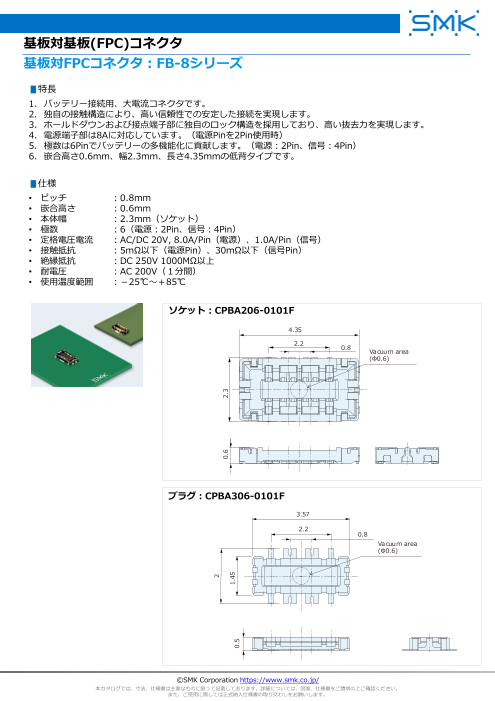

基板対基板(FPC)コネクタ
基板対FPCコネクタ：FB-8シリーズ
▮特長
1. バッテリー接続用、大電流コネクタです。
2. 独自の接触構造により、高い信頼性での安定した接続を実現します。
3. ホールドダウンおよび接点端子部に独自のロック構造を採用しており、高い抜去力を実現します。
4. 電源端子部は8Aに対応しています。（電源Pinを2Pin使用時）
5. 極数は6Pinでバッテリーの多機能化に貢献します。（電源：2Pin、信号：4Pin）
6. 嵌合高さ0.6mm、幅2.3mm、長さ4.35mmの低背タイプです。
▮仕様
• ピッチ ：0.8mm
• 嵌合高さ ：0.6mm
• 本体幅 ：2.3mm（ソケット）
• 極数 ：6（電源：2Pin、信号：4Pin）
• 定格電圧電流 ：AC/DC 20V, 8.0A/Pin（電源）、1.0A/Pin（信号）
• 接触抵抗 ：5mΩ以下（電源Pin）、30mΩ以下（信号Pin）
• 絶縁抵抗 ：DC 250V 1000MΩ以上
• 耐電圧 ：AC 200V（１分間）
• 使用温度範囲 ：－25℃～＋85℃
ソケット：CPBA206-0101F
4.35
2.2 0.8 Vacuum area
(Φ0.6)
プラグ：CPBA306-0101F
3.57
2.2
0.8
Vacuum area
(Φ0.6)
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
2
0.6 2.3
0.5 1.45
