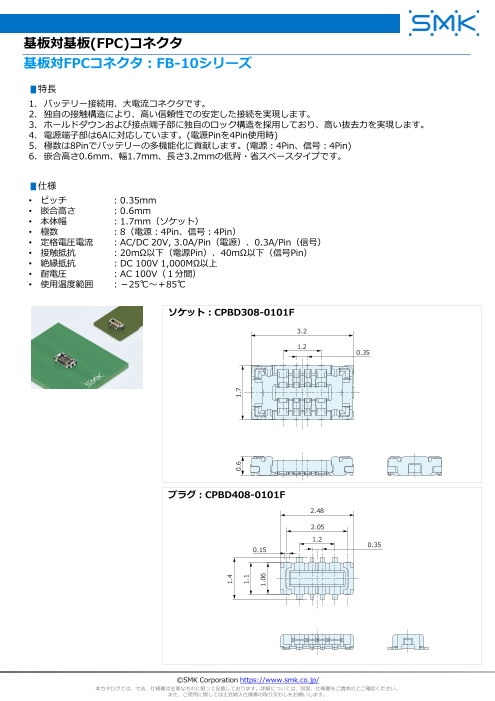

Page1
スライド番号 1
基板対基板(FPC)コネクタ
基板対FPCコネクタ：FB-10シリーズ
▮特長
1. バッテリー接続用、大電流コネクタです。
2. 独自の接触構造により、高い信頼性での安定した接続を実現します。
3. ホールドダウンおよび接点端子部に独自のロック構造を採用しており、高い抜去力を実現します。
4. 電源端子部は6Aに対応しています。(電源Pinを4Pin使用時)
5. 極数は8Pinでバッテリーの多機能化に貢献します。(電源：4Pin、信号：4Pin)
6. 嵌合高さ0.6mm、幅1.7mm、長さ3.2mmの低背・省スペースタイプです。
▮仕様
• ピッチ ：0.35mm
• 嵌合高さ ：0.6mm
• 本体幅 ：1.7mm（ソケット）
• 極数 ：8（電源：4Pin、信号：4Pin）
• 定格電圧電流 ：AC/DC 20V, 3.0A/Pin（電源）、0.3A/Pin（信号）
• 接触抵抗 ：20mΩ以下（電源Pin）、40mΩ以下（信号Pin）
• 絶縁抵抗 ：DC 100V 1,000MΩ以上
• 耐電圧 ：AC 100V（１分間）
• 使用温度範囲 ：－25℃～＋85℃
ソケット：CPBD308-0101F
3.2
1.2
0.35
プラグ：CPBD408-0101F
2.48
2.05
1.2
0.35
0.15
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
1.4
0.6 1.7
1.1
1.06
