Page1
スライド番号 1

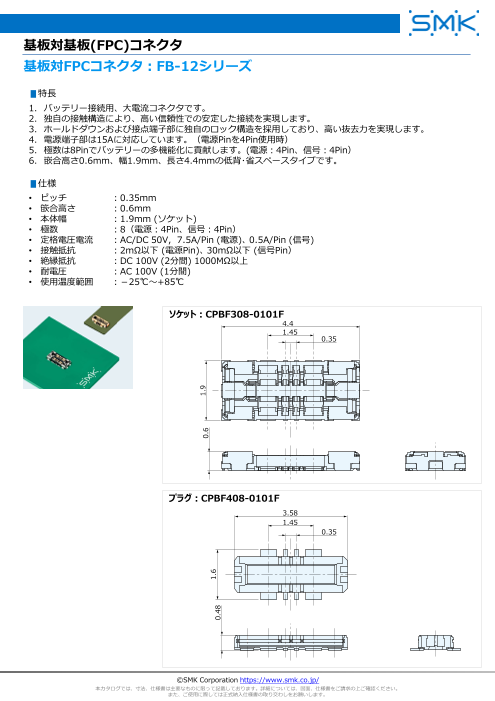

基板対基板(FPC)コネクタ
基板対FPCコネクタ：FB-12シリーズ
▮特長
1. バッテリー接続用、大電流コネクタです。
2. 独自の接触構造により、高い信頼性での安定した接続を実現します。
3. ホールドダウンおよび接点端子部に独自のロック構造を採用しており、高い抜去力を実現します。
4. 電源端子部は15Aに対応しています。（電源Pinを4Pin使用時）
5. 極数は8Pinでバッテリーの多機能化に貢献します。(電源：4Pin、信号：4Pin）
6. 嵌合高さ0.6mm、幅1.9mm、長さ4.4mmの低背･省スペースタイプです。
▮仕様
• ピッチ ：0.35mm
• 篏合高さ ：0.6mm
• 本体幅 ：1.9mm (ソケット)
• 極数 ：8（電源：4Pin、信号：4Pin）
• 定格電圧電流 ：AC/DC 50V, 7.5A/Pin (電源)､ 0.5A/Pin (信号)
• 接触抵抗 ：2mΩ以下 (電源Pin)､ 30mΩ以下 (信号Pin）
• 絶縁抵抗 ：DC 100V (2分間) 1000MΩ以上
• 耐電圧 ：AC 100V (1分間)
• 使用温度範囲 ：－25℃～+85℃
ソケット：CPBF308-0101F
4.4
1.45
0.35
プラグ：CPBF408-0101F
3.58
1.45
0.35
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.6 1.9
0.48 1.6
