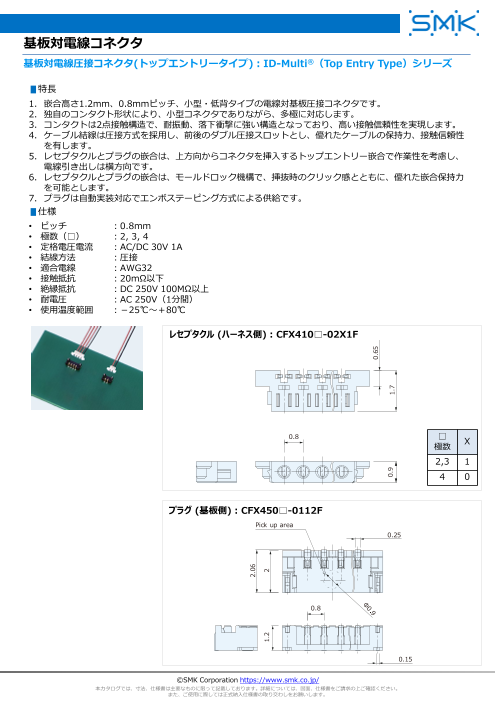

基板対電線コネクタ
基板対電線圧接コネクタ(トップエントリータイプ)：ID-Multi®（Top Entry Type）シリーズ
▮特長
1. 嵌合高さ1.2mm、0.8mmピッチ、小型・低背タイプの電線対基板圧接コネクタです。
2. 独自のコンタクト形状により、小型コネクタでありながら、多極に対応します。
3. コンタクトは2点接触構造で、耐振動、落下衝撃に強い構造となっており、高い接触信頼性を実現します。
4. ケーブル結線は圧接方式を採用し、前後のダブル圧接スロットとし、優れたケーブルの保持力、接触信頼性
を有します。
5. レセプタクルとプラグの嵌合は、上方向からコネクタを挿入するトップエントリー嵌合で作業性を考慮し、
電線引き出しは横方向です。
6. レセプタクルとプラグの嵌合は、モールドロック機構で、挿抜時のクリック感とともに、優れた嵌合保持力
を可能とします。
7. プラグは自動実装対応でエンボステーピング方式による供給です。
▮仕様
• ピッチ ：0.8mm
• 極数（□） ：2, 3, 4
• 定格電圧電流 ：AC/DC 30V 1A
• 結線方法 ：圧接
• 適合電線 ：AWG32
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 250V 100MΩ以上
• 耐電圧 ：AC 250V（1分間）
• 使用温度範囲 ：－25℃～＋80℃
レセプタクル (ハーネス側) : CFX410□-02X1F
0.8 □
極数 X
2,3 1
4 0
プラグ (基板側) : CFX450□-0112F
Pick up area
0.25
0.8
0.15
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
2.06
1.2 2
0.65
0.9 1.7
