Page1

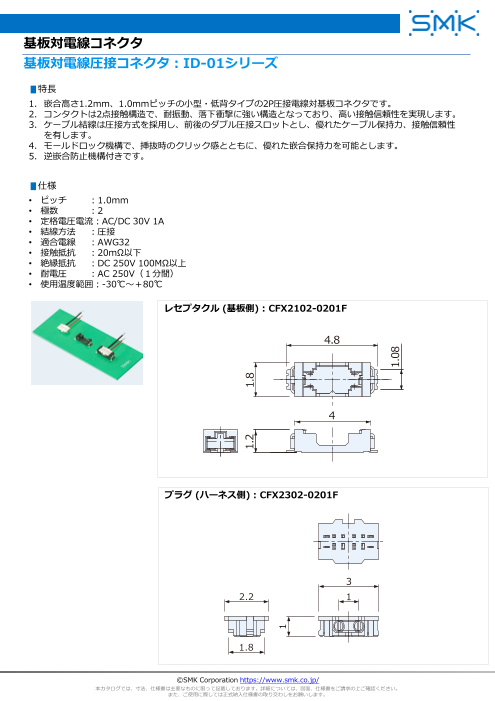

スライド番号 1
基板対電線コネクタ
基板対電線圧接コネクタ：ID-01シリーズ
▮特長
1. 嵌合高さ1.2mm、1.0mmピッチの小型・低背タイプの2P圧接電線対基板コネクタです。
2. コンタクトは2点接触構造で、耐振動、落下衝撃に強い構造となっており、高い接触信頼性を実現します。
3. ケーブル結線は圧接方式を採用し、前後のダブル圧接スロットとし、優れたケーブル保持力、接触信頼性
を有します。
4. モールドロック機構で、挿抜時のクリック感とともに、優れた嵌合保持力を可能とします。
5. 逆嵌合防止機構付きです。
▮仕様
• ピッチ ：1.0mm
• 極数 ：2
• 定格電圧電流：AC/DC 30V 1A
• 結線方法 ：圧接
• 適合電線 ：AWG32
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 250V 100MΩ以上
• 耐電圧 ：AC 250V（１分間）
• 使用温度範囲：-30℃～＋80℃
レセプタクル (基板側) : CFX2102-0201F
4.8
4
プラグ (ハーネス側) : CFX2302-0201F
2.2 1
1.8
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
1.2 1.8
1
1.08
