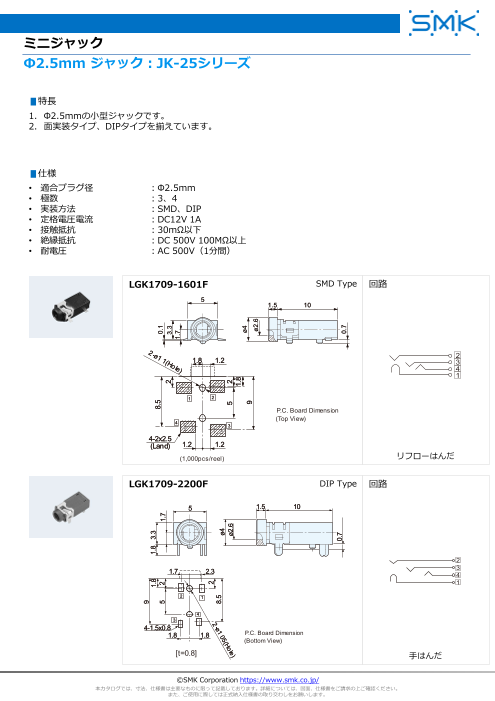

Page1
スライド番号 1
ミニジャック
Φ2.5mm ジャック：JK-25シリーズ
▮特長
1. Φ2.5mmの小型ジャックです。
2. 面実装タイプ、DIPタイプを揃えています。
▮仕様
• 適合プラグ径 ：Φ2.5mm
• 極数 ：3、4
• 実装方法 ：SMD、DIP
• 定格電圧電流 ：DC12V 1A
• 接触抵抗 ：30mΩ以下
• 絶縁抵抗 ：DC 500V 100MΩ以上
• 耐電圧 ：AC 500V（1分間）
LGK1709-1601F SMD Type 回路
5
1.5 10
2
1.8 1.2 3
4
1
1 2
P.C. Board Dimension
(Top View)
4
3
4-2x2.5
(Land) 1.2 1.2
(1,000pcs/reel) リフローはんだ
LGK1709-2200F DIP Type 回路
5 1.5 10
2
1.7 2.3 3
4
1
2 1
4
3
4-1.5x0.8
1.8 1.8 P.C. Board Dimension
(Bottom View)
[t=0.8] 手はんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
99
11..88 11..88 33..33
55 22 88..55
11..77 00..11
22 33..33
11..77
22
88..55 øø44
øø22..66 55 22
11..88
øø44
99
øø22..66
00..77 00..77
Page2
スライド番号 2
ミニジャック
Φ2.5mm ジャック：JK-25シリーズ
LGK1709-270□F SMD Type
(前面端子 DIP) 回路
1.5 10.6
5
ø2.6 2
3
4
2xø1.1 2.3 1.7 □ Boss 1
(Hole) 2x1.5x0.8
(Elonga te ho le )
1 With
1 2 2 Without 遮光仕様
※The front terminal of dip.
※Shading Type
4 3
2x2x2.5 P.C. Board Dimension
1.2 1.2 (Land) (Top View)
(Land)
(1,000pcs/reel) リフローはんだ
LGK1509-0901F SMD Type 回路
2
4
6
5
3
1
P.C. Board Dimension
(500pcs/reel) (Top View) リフローはんだ
LGK1509-1001F SMD Type 回路
(前面端子 DIP)
2
4
6
5
3
1
※ The front terminal of dip.
P.C. Board Dimension
(Top View)
(1,000pcs/reel) リフローはんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.7
9 3.3
2 1.7
1.8 2x0.1
5 2
(Terminal position range) 9 ø4
2x0.7
