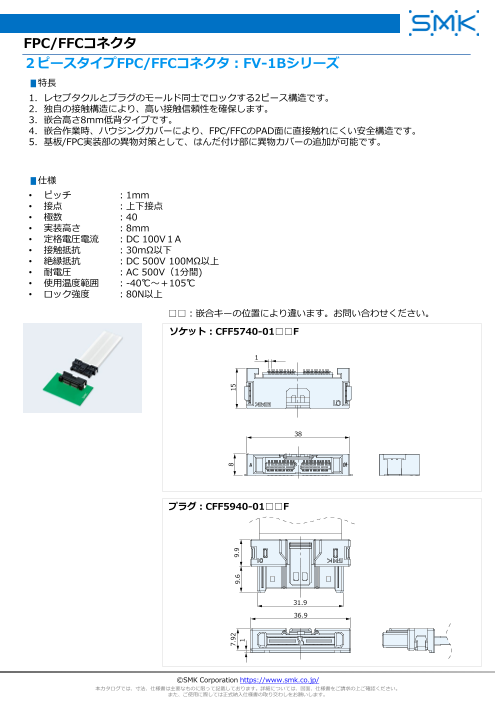

FPC/FFCコネクタ
２ピースタイプFPC/FFCコネクタ：FV-1Bシリーズ
▮特長
1. レセプタクルとプラグのモールド同士でロックする2ピース構造です。
2. 独自の接触構造により、高い接触信頼性を確保します。
3. 嵌合高さ8mm低背タイプです。
4. 嵌合作業時、ハウジングカバーにより、FPC/FFCのPAD面に直接触れにくい安全構造です。
5. 基板/FPC実装部の異物対策として、はんだ付け部に異物カバーの追加が可能です。
▮仕様
• ピッチ ：1mm
• 接点 ：上下接点
• 極数 ：40
• 実装高さ ：8mm
• 定格電圧電流 ：DC 100V１A
• 接触抵抗 ：30mΩ以下
• 絶縁抵抗 ：DC 500V 100MΩ以上
• 耐電圧 ：AC 500V（1分間)
• 使用温度範囲 ：-40℃～＋105℃
• ロック強度 ：80N以上
□□：嵌合キーの位置により違います。お問い合わせください。
ソケット：CFF5740-01□□F
1
38
プラグ：CFF5940-01□□F
31.9
36.9
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
7.92 89.6 9.9 15
1
