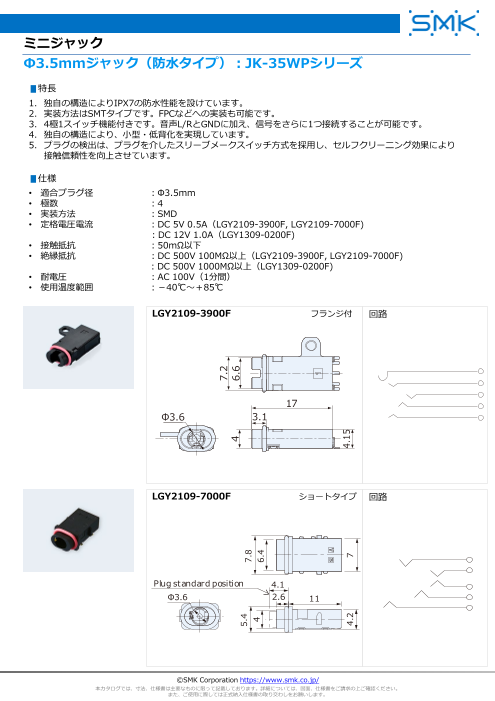

Page1
スライド番号 1
ミニジャック
Φ3.5mmジャック（防水タイプ）：JK-35WPシリーズ
▮特長
1. 独自の構造によりIPX7の防水性能を設けています。
2. 実装方法はSMTタイプです。FPCなどへの実装も可能です。
3. 4極1スイッチ機能付きです。音声L/RとGNDに加え、信号をさらに1つ接続することが可能です。
4. 独自の構造により、小型・低背化を実現しています。
5. プラグの検出は、プラグを介したスリーブメークスイッチ方式を採用し、セルフクリーニング効果により
接触信頼性を向上させています。
▮仕様
• 適合プラグ径 ：Φ3.5mm
• 極数 ：4
• 実装方法 ：SMD
• 定格電圧電流 ：DC 5V 0.5A（LGY2109-3900F, LGY2109-7000F)
：DC 12V 1.0A（LGY1309-0200F)
• 接触抵抗 ：50mΩ以下
• 絶縁抵抗 ：DC 500V 100MΩ以上（LGY2109-3900F, LGY2109-7000F)
：DC 500V 1000MΩ以上（LGY1309-0200F)
• 耐電圧 ：AC 100V（1分間）
• 使用温度範囲 ：－40℃～＋85℃
LGY2109-3900F フランジ付 回路
17
Φ3.6 3.1
LGY2109-7000F ショートタイプ 回路
Plug standard position 4.1
Φ3.6 2.6 11
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
7.2
4 6.6
5.4 7.8
4 6.4
4.2 7 4.15
Page2
スライド番号 2
ミニジャック
Φ3.5mmジャック（防水タイプ）：JK-35WPシリーズ
LGY1309-0200F ショートタイプ 回路
Φ3.6 14.2
納入時は端子変形防止の保護キャップ付になります。
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
9.15
7.55
4.8 7.45
3.5 7.95
