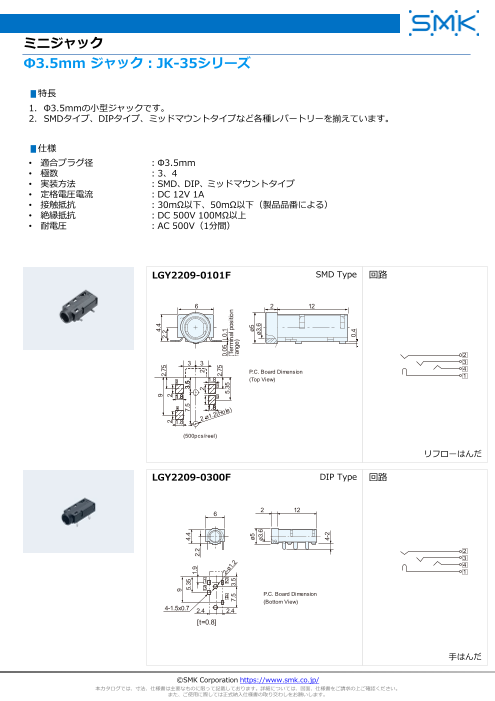

ミニジャック
Φ3.5mm ジャック：JK-35シリーズ
▮特長
1. Φ3.5mmの小型ジャックです。
2. SMDタイプ、DIPタイプ、ミッドマウントタイプなど各種レパートリーを揃えています。
▮仕様
• 適合プラグ径 ：Φ3.5mm
• 極数 ：3、4
• 実装方法 ：SMD､ DIP､ ミッドマウントタイプ
• 定格電圧電流 ：DC 12V 1A
• 接触抵抗 ：30mΩ以下、50mΩ以下（製品品番による）
• 絶縁抵抗 ：DC 500V 100MΩ以上
• 耐電圧 ：AC 500V（1分間）
LGY2209-0101F SMD Type 回路
6 2 12
2
3 3 3
P.C. Board Dimension 4
1.8 (Top View) 1
2
1.8
4 1.8
1.8
(500pcs/reel)
リフローはんだ
LGY2209-0300F DIP Type 回路
6 2 12
2
3
4
1
1 2
3
4 P.C. Board Dimension
(Bottom View)
4-1.5x0.7 2.4 2.4
[t=0.8]
手はんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
9 4.42.75 2.2
2 2
9
5.35 4.4 7.5 33..55
1.9 2.2
2 2
2.75
5.35 0.05 0.1
7.5 3.5 (Terminal positionrange)
ø5 ø5
ø3.6 ø3.6
4-2
0.4
Page2
スライド番号 2
ミニジャック
Φ3.5mm ジャック：JK-35シリーズ
LGY2209-0801F DIP Type 回路
2.2
2 1 P.C. Board Dimension
(Bottom View)
3
※Shading Type
4-1.6x0.8 4
2-ø1.2
2.4 2.4
[t=0.8]
リフローはんだ
手はんだ
LGY2109-0200F DIP Type 回路
ø5.5 2 12
ø3.6 6
2xø1
2.5 4.5 3
4
5
2
1
P.C. Board Dimension
(Bottom View)
[t=1.0] 手はんだ
LGY2109-1701F DIP Type 回路
ø5.5
ø3.6 6 2 12
3
2.2 4
1 3 5
2
1
2 4
5
1.5x0.8
P.C. Board Dimension
2xø1.15 2.4 2.4 (Top View)
(Land)
リフローはんだ
[t=0.8] 手はんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
9.2 4.2
5.2 2.1
1.9 4.2 2
2.1
0.6 7.5 0.4
2.6
3.1 3
2.6 6
8.5 2.5
5.4
0.5
0.5
Page3
スライド番号 3
ミニジャック
Φ3.5mm ジャック：JK-35シリーズ
LGY2109-3301F DIP/SMD Type 回路
ø5.5 6
ø3.6
2
4
5
3
1
P.C. Board Dimension
(Top View)
[t=0.8]
リフローはんだ
LGY6502-0800F DIP Type 回路
ノイズ対策品(アースプレート付)
3
2
1
P.C. Board Dimension
(Bottom View)
[t=1.6] フローはんだ
LGS2318-0900F DIP Type 回路
9.15 14.5
3.55 3
ø3.6
5
4
3.4 5.45 3
2
2.15 P.C. Board Dimension 1
1 2xø1.3 (Bottom View)
(Hole)
1
3 3
5
4
2 1.95 6x
2.7 4.8 0.8x1.4
(Hole)
[t=1.0] 手はんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
11
5.4 2.5 4.5
2.4 4.2
0.1 2.1
4.5 3.5 2.6
5.4
11 1
11.4
ø6.4
2x1 0.5
Page4
スライド番号 4
ミニジャック
Φ3.5mm ジャック：JK-35シリーズ
LGS6506-0700F DIP Type 回路
11 18
3.5
5
6 4
3
2
7
9.3 8
1
P.C. Board Dimension
7 4 (Bottom View)
3 1 2-1.9x0.8
2-1.9x1
8 5
2-0.8x1.4
4.1 2 1-1x2.4
[t=1.6] フローはんだ
LGS6507-1300F DIP Type 回路
6
5
4
3
2
7
8
9
1
P.C. Board Dimension
(Bottom View)
[t=1.6] フローはんだ
LGY2502-0200F DIP Type 回路
6.5
3 2.5 11.5
1.8
1.5 8.3 0.2
3
2
1
1
P.C. Board Dimension
2 (Bottom View)
3
3–1.7x0.8 フローはんだ
2–ø1.4 (はんだ条件について､
2.2 2.6 ご相談ください。)
[t=1.2/1.6] 手はんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
17.8
15.3
12
7.5 4 11
66..99 33 55
22..66 11
33..55
44..55 1.5 2.588
9 11..22 22..559 6.5
øø66 ø7
øø33..66 ø3.6
Page5
スライド番号 5
ミニジャック
Φ3.5mm ジャック：JK-35シリーズ
LGY2512-0100F DIP Type 回路
6.5
3 2.5
1.8 11.5
1.5 8.3 0.2
3
2
1
1
2
3
3–1.7x0.8 P.C. Board Dimension フローはんだ
2–ø1.4 (Bottom View) (はんだ条件について､
2.2 2.6 ご相談ください。)
[t=1.2/1.6] 手はんだ
LGT8502-0200F DIP Type 回路
3
4
1
2x1.2 3.9
4
2x0.9 P.C. Board Dimension
3
(Bottom View)
1
2xø1.3 6.5
[t=1.6] フローはんだ
手はんだ
LGT1509-0200F DIP Type 回路
ø3.6 ø7
8 3 15 4
2
4
3
1.5 1
3.1 3.1 4-1x2
4
P.C. Board Dimension
(Bottom View)
2 3
ø1.3 1
6.5
[t=1.6]
フローはんだ
手はんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
3.15 8 4.2 6.9 3 5
2.6 1
4.15 4.15
3.5
3.15 3.1 4.5 1.2 2.59
ø6
ø3.6
Page6
スライド番号 6
ミニジャック
Φ3.5mm ジャック：JK-35シリーズ
LGT8509-0300F DIP Type 回路
P.W.B posi tion
本ジャック底面より1.6mm以上の
逃げを設けてください
P.C. Board Dimension
(Bottom View)
[t=1.6] 手はんだ
LGM10□9-0100F DIP Type 回路
(15) 3.25
8 5 10 1
ø7.5
ø3.6
5
4
3
3x1x2 2
(Hole) 6.8 2-ø1.1 1
2
3.9 3.9 P.C. Board Dimension
1 3 (Bottom View)
4
5 □ Metal Sleeve
2-1x1.6
2.4 2.4 (Hole) 0 Without
[t=1.6]
1 With
手はんだ
LGY0609-0600F Mid Mount Type 回路
DIP Type
14
5.3 4.5 22
3.8
6.8
5.1 4.3 A metal panel etc. should not be 2
installed near this area. 4
5
5.1 4.3 3
6x1.3 (4.1)(3.3) 1
1.4x0.5
1 P.C. Board Dimension
(Top View)
2
3
4 5
(Land) リフローはんだ
[t=0.8] 手はんだ
