Page1

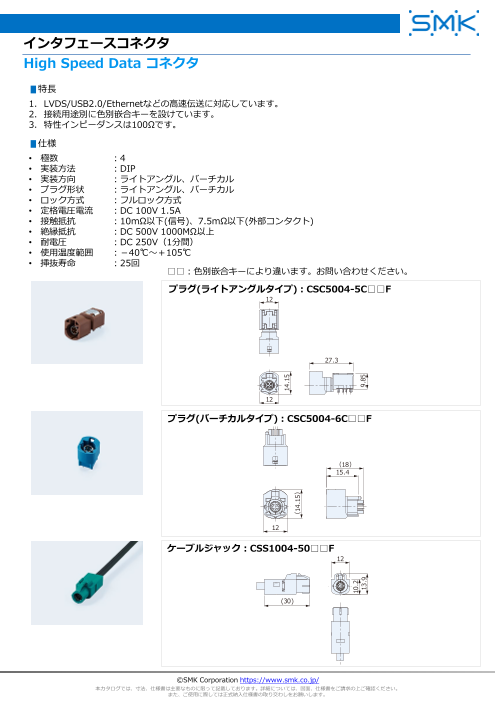

スライド番号 1
インタフェースコネクタ
High Speed Data コネクタ
▮特長
1. LVDS/USB2.0/Ethernetなどの高速伝送に対応しています。
2. 接続用途別に色別嵌合キーを設けています。
3. 特性インピーダンスは100Ωです。
▮仕様
• 極数 ：4
• 実装方法 ：DIP
• 実装方向 ：ライトアングル、バーチカル
• プラグ形状 ：ライトアングル、バーチカル
• ロック方式 ：フルロック方式
• 定格電圧電流 ：DC 100V 1.5A
• 接触抵抗 ：10mΩ以下(信号)、7.5mΩ以下(外部コンタクト)
• 絶縁抵抗 ：DC 500V 1000MΩ以上
• 耐電圧 ：DC 250V（1分間）
• 使用温度範囲 ：－40℃～＋105℃
• 挿抜寿命 ：25回
□□：色別嵌合キーにより違います。お問い合わせください。
プラグ(ライトアングルタイプ)：CSC5004-5C□□F
12
27.3
12
プラグ(バーチカルタイプ)：CSC5004-6C□□F
（18）
15.4
12
ケーブルジャック：CSS1004-50□□F
12
> P B T<
A
(30)
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
14.15
（14.15）
10.2
13.9 9.85
