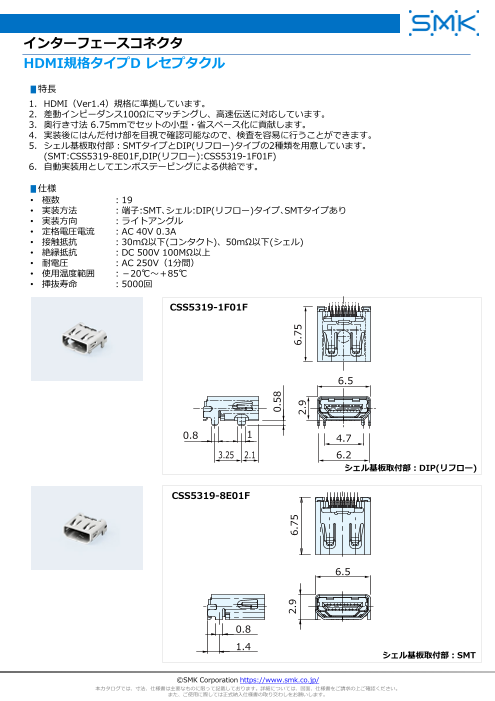

Page1
スライド番号 1
インターフェースコネクタ
HDMI規格タイプD レセプタクル
▮特長
1. HDMI（Ver1.4）規格に準拠しています。
2. 差動インピーダンス100Ωにマッチングし、高速伝送に対応しています。
3. 奥行き寸法 6.75mmでセットの小型・省スペース化に貢献します。
4. 実装後にはんだ付け部を目視で確認可能なので、検査を容易に行うことができます。
5. シェル基板取付部：SMTタイプとDIP(リフロー)タイプの2種類を用意しています。
(SMT:CSS5319-8E01F,DIP(リフロー):CSS5319-1F01F)
6. 自動実装用としてエンボステーピングによる供給です。
▮仕様
• 極数 ：19
• 実装方法 ：端子:SMT､シェル:DIP(リフロー)タイプ､SMTタイプあり
• 実装方向 ：ライトアングル
• 定格電圧電流 ：AC 40V 0.3A
• 接触抵抗 ：30mΩ以下(コンタクト)、50mΩ以下(シェル)
• 絶縁抵抗 ：DC 500V 100MΩ以上
• 耐電圧 ：AC 250V（1分間）
• 使用温度範囲 ：－20℃～＋85℃
• 挿抜寿命 ：5000回
CSS5319-1F01F
6.5
0.8 1 4.7
3.25 2.1 6.2
シェル基板取付部：DIP(リフロー)
CSS5319-8E01F
6.5
0.8
1.4
シェル基板取付部：SMT
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.58
2.9 6.75
2.9 6.75
