DaeilCST (韓国) TERMINAL CAPS 感温変色 端子保護キャップ 制御盤 配電盤 電子機器配線用 UL RoHS適合

製品カタログ
二松電気株式会社
お問い合わせ
電話でお問い合わせ

配線端子接続部の過熱を色の変化で感知する感温変色型ターミナルキャップです。圧着状態の目視確認と発熱モニタリングを同時に実現し、制御盤や電力機器の安全点検効率を向上させます。

DaeilCSTは1986年に韓国で設立された軟質PVC製品の専門メーカーです。電装品、自動車部品、電力ケーブルなどの電気絶縁および保護用途を中心に約500種類の生産アイテムを展開しており、品質管理体制としてISO/KS A 9001品質システム認証を取得しています。また、各種製品においてUL規格やCSA規格の認証を保有し、製品供給を行っています。

同社が提供するTERMINAL CAPSは、配線および回路接続部の電線端子を保護するためのターミナルキャップシリーズです。一般端子用および銅管端子用のラインアップを備え、対応する導体サイズは1.5 SQから500 SQまで幅広く展開しています。カラーバリエーションは全8色（RED、WHITE、YELLOW、GREEN、BLUE、BLACK、GRAY、BROWN）を取り揃えています。定格電圧は600V、定格温度は105℃であり、電気的特性としてDC 500Vで100 MΩ以上（実測値9 999 MΩ以上）の絶縁抵抗と、AC 60 Hz 2,500V 1分間の耐電圧性能を備えています。難燃性試験ではUL94 V-0に適合しているほか、UL認証（E211756、E238948）やCSA認証（211657）を取得しており、RoHS指令にも適合しています。

本製品の主な用途は、配電盤や制御盤、配線用遮断器（MCCB）、各種電力機器、産業用電子機器における電線接続部の絶縁保護および保守点検です。電気機器製造、自動車・車両部品、設備配線などの製造業全般や電力設備分野で採用されています。

設計上の特長として、配線施工時の端子圧着状態をキャップの外観から目視で迅速に確認できる構造を備えています。さらに、接続部で接触不良や過負荷等による異常発熱が生じた際、設定温度（55±5℃または70±5℃）に達すると色が変化する感温変色機能を搭載しています。熱源が解消されると元の色に復元する可逆型（THERMO-CAPS、TI CAPS）と、変色後の状態を維持して過熱履歴を保持する非可逆メモリー型（TI CAPS MEMORY）を選択可能です。高い難燃性（UL94 V-0）と絶縁性能により、異常発熱の早期発見と電気設備の安全性向上に貢献します。

◇メーカーサイト
http://www.daeilcst.co.kr/

このカタログについて

ドキュメント名 DaeilCST (韓国) TERMINAL CAPS 感温変色 端子保護キャップ 制御盤 配電盤 電子機器配線用 UL RoHS適合
ドキュメント種別 製品カタログ
ファイルサイズ 1.3Mb
登録カテゴリ
取り扱い企業 二松電気株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
Lincoln Technology Solutions（USA） LCD269-238 23.8インチ 4K UHD 高輝度 液晶ディスプレイ 医療機器 産業用 eDP
製品カタログ

二松電気株式会社

この企業の関連カタログの表紙
Shintonic（中国）BNCシリーズ 同軸コネクタ 50Ω 75Ω バヨネット式 産業用 通信 測定器 マシンビジョン IATF16949 UL RoHS
製品カタログ

二松電気株式会社

この企業の関連カタログの表紙
Shintonic（中国）MMCXシリーズ 超小型RF同軸コネクタ 6GHz対応 産業用 通信 医療 IATF16949 UL RoHS
製品カタログ

二松電気株式会社

このカタログの内容

Page1

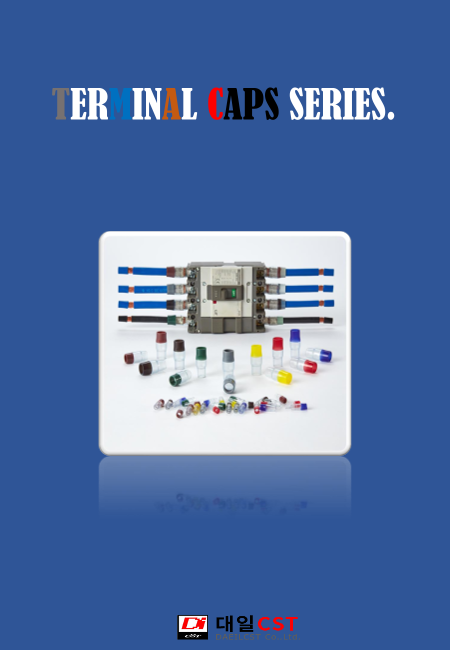

슬라이드 1

TERMINAL CAPS SERIES.
Page2

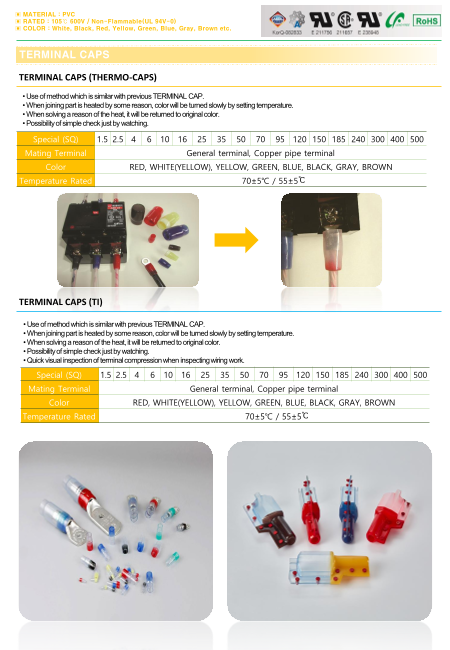

슬라이드 2

▣ MATERIAL : PVC ▣ RATED : 105℃ 600V / Non-Flammable(UL 94V-0) ▣ COLOR : White, Black, Red, Yellow, Green, Blue, Gray, Brown etc. TERMINAL CAPS TERMINAL CAPS (THERMO-CAPS) • Use of method which is similar with previous TERMINAL CAP. • When joining part is heated by some reason, color will be turned slowly by setting temperature. • When solving a reason of the heat, it will be returned to original color. • Possibility of simple check just by watching. Special (SQ) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 Mating Terminal General terminal, Copper pipe terminal Color RED, WHITE(YELLOW), YELLOW, GREEN, BLUE, BLACK, GRAY, BROWN Temperature Rated 70±5℃ / 55±5℃ TERMINAL CAPS (TI) • Use of method which is similar with previous TERMINAL CAP. • When joining part is heated by some reason, color will be turned slowly by setting temperature. • When solving a reason of the heat, it will be returned to original color. • Possibility of simple check just by watching. • Quick visual inspection of terminal compression when inspecting wiring work. Special (SQ) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 Mating Terminal General terminal, Copper pipe terminal Color RED, WHITE(YELLOW), YELLOW, GREEN, BLUE, BLACK, GRAY, BROWN Temperature Rated 70±5℃ / 55±5℃
Page3

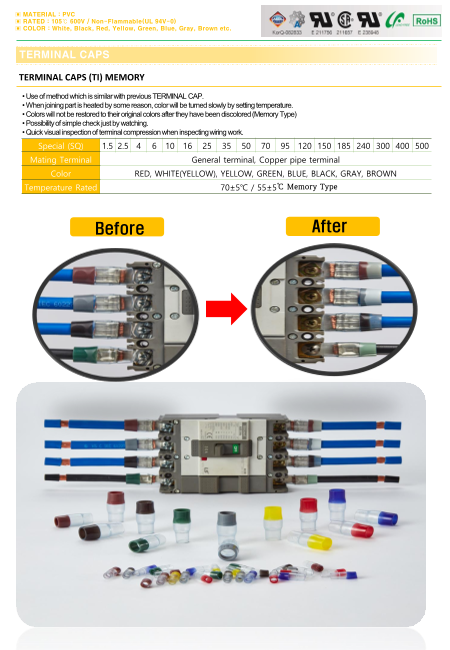

슬라이드 3

▣ MATERIAL : PVC ▣ RATED : 105℃ 600V / Non-Flammable(UL 94V-0) ▣ COLOR : White, Black, Red, Yellow, Green, Blue, Gray, Brown etc. TERMINAL CAPS TERMINAL CAPS (TI) MEMORY • Use of method which is similar with previous TERMINAL CAP. • When joining part is heated by some reason, color will be turned slowly by setting temperature. • Colors will not be restored to their original colors after they have been discolored (Memory Type) • Possibility of simple check just by watching. • Quick visual inspection of terminal compression when inspecting wiring work. Special (SQ) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 Mating Terminal General terminal, Copper pipe terminal Color RED, WHITE(YELLOW), YELLOW, GREEN, BLUE, BLACK, GRAY, BROWN Temperature Rated 70±5℃ / 55±5℃ Memory Type Before After
Page4

슬라이드 4

▣ MATERIAL : PVC ▣ RATED : 105℃ 600V / Non-Flammable(UL 94V-0) ▣ COLOR : White, Black, Red, Yellow, Green, Blue, Gray, Brown etc. TERMINAL CAPS TERMINAL CAPS (TI) & [TI] MEMORY Drawing TERMINAL CAPS [TI] TERMINAL SERIES. TERMINAL CAPS [TI] COPPER SERIES.
Page5

슬라이드 5

▣ MATERIAL : PVC ▣ RATED : 105℃ 600V ▣ COLOR : White, Black, Red, Yellow, Green, Blue, Gray, Brown etc. TERMINAL CAPS TERMINAL CAPS Certificate [UL]
Page6

슬라이드 6

▣ MATERIAL : PVC ▣ RATED : 105℃ 600V ▣ COLOR : White, Black, Red, Yellow, Green, Blue, Gray, Brown etc. TERMINAL CAPS TERMINAL CAPS Certificate [CSA]
Page7

슬라이드 7

▣ MATERIAL : PVC ▣ RATED : 105℃ 600V ▣ COLOR : White, Black, Red, Yellow, Green, Blue, Gray, Brown etc. TERMINAL CAPS TERMINAL CAPS TEST REPORT
Page8

슬라이드 8

▣ MATERIAL : PVC ▣ RATED : 105℃ 600V ▣ COLOR : White, Black, Red, Yellow, Green, Blue, Gray, Brown etc. TERMINAL CAPS TERMINAL CAPS[TI] TEST REPORT
Page9

슬라이드 9

Manager : Se jin , Heo WEBSITE : www.daeilcst.co.kr E-MAIL: dicst@hotmail.com sjc6564@daeilcst.co.kr TEL: +82-32-684-6199 FAX: +82-32-677-6199 주소: +82-32-677-6199
