最大40GHzの広帯域に対応する超小型プッシュオン式RF同軸コネクタです。高密度実装に適したコンパクト設計と優れた耐振動性を備え、防衛や産業オートメーションなどの過酷な環境に最適です。

Shintonic（シントニックテクノロジー）は、2008年に中国江蘇省昆山市で設立された、高品質な接続ソリューションを提供する専門メーカーです。同社は創業以来、通信事業者向けにRFコネクタやRFケーブルアセンブリの開発・供給を行っており、マイクロ同軸部品から、各産業分野のニーズに応じた総合的なソリューションまでを幅広く手掛けています。品質管理においては、ISO 9001、UL認証、さらに自動車産業向けのIATF 16949認証を取得しており、国際基準に準拠した信頼性の高い製品をグローバルに供給しています。

今回ご紹介する「SMPシリーズ」は、コンパクトかつ軽量な設計を特長とする超小型プッシュオン式RF同軸コネクタです。本製品は公称インピーダンス50Ωに対応し、標準的な動作周波数は30GHz、高性能タイプでは最大40GHzまでの広帯域をカバーします。インターフェース寸法はMIL-STD-348に準拠しており、防衛、航空宇宙、通信機器といった極めて高い性能と信頼性が求められる用途に最適化されています。

製品ラインアップは多岐にわたり、ストレート型やライトアングル（L型）のほか、表面実装（SMT）対応やスルーホール、PCBエッジスロット半田付けタイプなどを取り揃えています。また、SMAジャックからSMPプラグへの変換アダプタや、50Ω終端器（ターミネータ）といったアクセサリも豊富に用意されており、多様なシステム要件に柔軟に対応可能です。

本シリーズの大きなメリットは、プッシュ / スナップオン式のロック機構により、迅速かつ容易な脱着が可能である点です。嵌合部の保持力については、用途に応じて「スムーズボア」「リミテッドディテント」「フルディテント」の3種類のタイプから選択できます。耐久性についても、スムーズボアタイプで最小1000回、リミテッドディテントで最小500回の挿抜寿命を実現しており、安定した電気特性を長期にわたって維持します。

設計上の特長として、軸方向に±0.25mm、半径方向に最大4°（バレット接続時）の位置ずれを許容する設計となっており、基板間の高密度実装やスタッキングにおいて優れた作業性を提供します。さらに、テープアンドリール包装に対応しているため、自動実装機による低コストな量産体制の構築が可能です。

主な採用分野は、複雑な信号伝送の統合性とスペース効率が課題となる国防、航空宇宙、産業用オートメーション、ハイエンド試験装置などのハイテク産業です。また、そのコンパクトな形状からドローンなどの小型移動体や、産業用IoT機器、ポータブル無線端末、車載電子機器といった幅広い業界への応用にも適しています。環境耐性については、MIL-STD-202に準拠した振動、衝撃、湿気試験をクリアしており、過酷な産業環境下でも安心してご使用いただけます。

Shintonicは、日本製の精密自動旋盤（ツガミ製）を導入した高度なCNC加工技術を駆使しており、部材の微細な加工においても一貫した品質を維持しています。特定の機器設計に合わせたカスタマイズ対応にも強みを持ち、迅速なレスポンスで最適な接続ソリューションを提案します。性能向上と小型化を追求する設計・開発の現場において、SMPシリーズは信頼性の高いインターフェースとして貢献します。

詳細はカタログをご覧ください。
製品選定やお見積りなど、お気軽にお問い合わせください。

◇メーカーサイト
https://www.shintonic.com/

このカタログについて

ドキュメント名 Shintonic（中国）SMPシリーズ 超小型RF同軸コネクタ 40GHz対応 産業用 通信 防衛 航空宇宙 IATF16949 UL RoHS
ドキュメント種別 製品カタログ
ファイルサイズ 4.4Mb
登録カテゴリ
取り扱い企業 二松電気株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
Lincoln Technology Solutions（USA） LCD269-238 23.8インチ 4K UHD 高輝度 液晶ディスプレイ 医療機器 産業用 eDP
製品カタログ

二松電気株式会社

この企業の関連カタログの表紙
Shintonic（中国）BNCシリーズ 同軸コネクタ 50Ω 75Ω バヨネット式 産業用 通信 測定器 マシンビジョン IATF16949 UL RoHS
製品カタログ

二松電気株式会社

この企業の関連カタログの表紙
Shintonic（中国）MMCXシリーズ 超小型RF同軸コネクタ 6GHz対応 産業用 通信 医療 IATF16949 UL RoHS
製品カタログ

二松電気株式会社

このカタログの内容

Page1

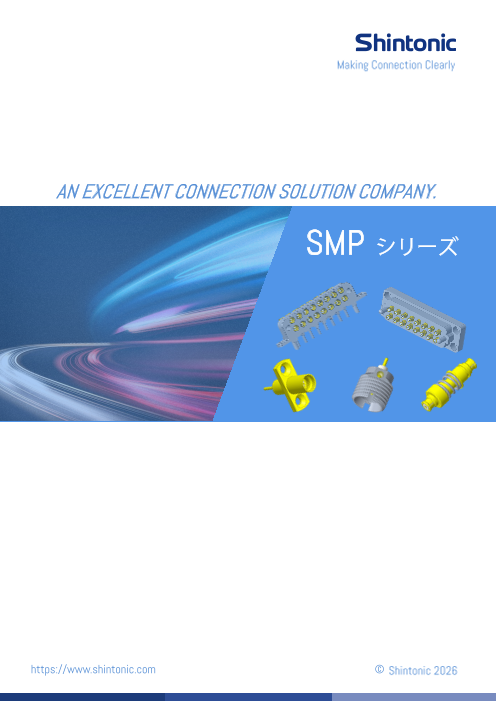

Making Connection Clearly AN EXCELLENT CONNECTION SOLUTION COMPANY. SMP シリーズ https://www.shintonic.com © Shintonic 2026
Page2

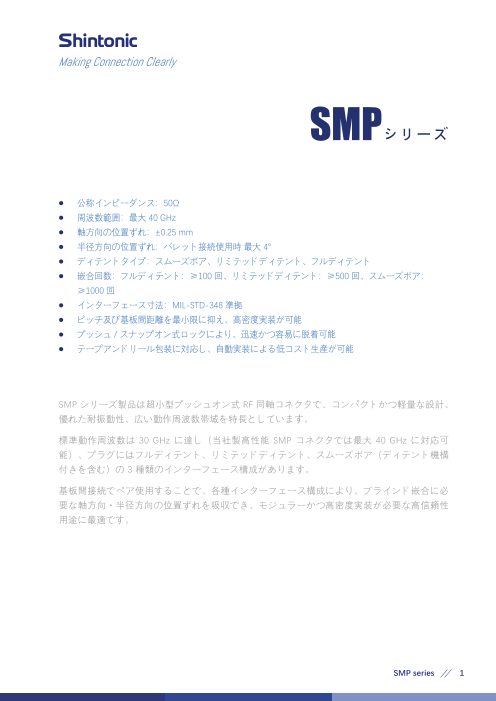

Making Connection Clearly SMPシリーズ 公称インピーダンス：50Ω 周波数範囲：最大 40 GHz 軸方向の位置ずれ：±0.25 mm 半径方向の位置ずれ：バレット接続使用時 最大 4° ディテントタイプ：スムーズボア、リミテッドディテント、フルディテント 嵌合回数：フルディテント：≥100 回、リミテッドディテント：≥500 回、スムーズボア： ≥1000 回 インターフェース寸法：MIL-STD-348 準拠 ピッチ及び基板間距離を最小限に抑え、高密度実装が可能 プッシュ / スナップオン式ロックにより、迅速かつ容易に脱着可能 テープアンドリール包装に対応し、自動実装による低コスト生産が可能 SMP シリーズ製品は超小型プッシュオン式 RF 同軸コネクタで、コンパクトかつ軽量な設計、 優れた耐振動性、広い動作周波数帯域を特長としています。 標準動作周波数は 30 GHz に達し（当社製高性能 SMP コネクタでは最大 40 GHz に対応可 能）、プラグにはフルディテント、リミテッドディテント、スムーズボア（ディテント機構 付きを含む）の 3 種類のインターフェース構成があります。 基板間接続でペア使用することで、各種インターフェース構成により、ブラインド嵌合に必 要な軸方向・半径方向の位置ずれを吸収でき、モジュラーかつ高密度実装が必要な高信頼性 用途に最適です。 SMP series 1
Page3

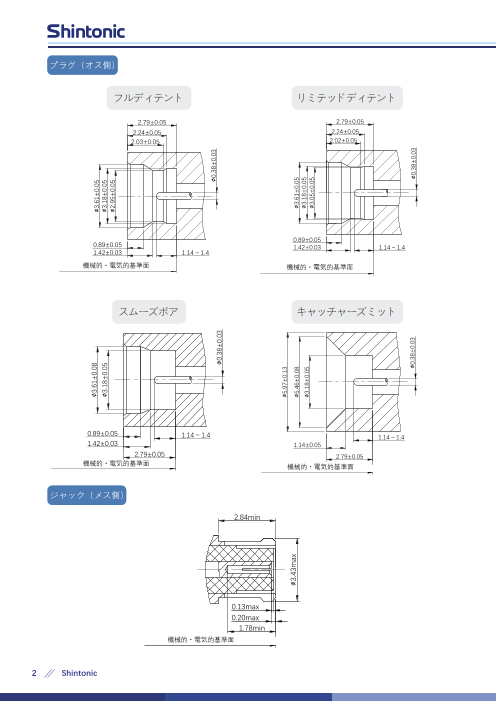

プラグ（オス側） Full deteフntルディテント Limited リdミetテenッtドディテント 2.79±0.05 2.79±0.05 2.24±0.05 2.24±0.05 2.03±0.05 2.02±0.05 0.89±0.05 0.89±0.05 1.42±0.03 1.14～1.4 1.42±0.03 1.14～1.4 SMmechoanoica機tl a械hn的d be・le電octr気ricae的l r基ef準ere面nce plane. Mechanical機 an械d的 ele・ct電ric気al 的re基fer準en面ce plane. Catchers mit スムーズボア キャッチャーズミット 0.89±0.05 1.14～1.4 1.14～1.4 1.42±0.03 1.14±0.05 2.79±0.05 2.79±0.05 Mechanical 機an械d 的ele・ct電ric気al的 re基fe準re面nce plane. Mechanical機 an械d 的ele・ct電ric気al 的ref基er準en面ce plane. ジャック（メス側） 2.84min 0.13max 0.20max 1.78min Mechanic機al械 a的nd・ e電le気ct的ric基al準 re面ference plane. 2 Shintonic ∅3.61±0.08 ∅3.61±0.05 ∅3.18±0.05 ∅3.18±0.05 ∅2.95±0.05 ∅0.38±0.03 ∅0.38±0.03 ∅5.97±0.13 ∅3.43max ∅5.46±0.08 ∅3.61±0.05 ∅3.18±0.05 ∅3.18±0.05 ∅3.05±0.05 ∅0.38±0.03 ∅0.38±0.03
