Shintonic（中国）MMCXシリーズ 超小型RF同軸コネクタ 6GHz対応 産業用 通信 医療 IATF16949 UL RoHS
製品カタログ
DCから6GHzに対応する超小型スナップオン式RF同軸コネクタです。極小寸法の省スペース設計と安定した電気特性を両立し、モバイル通信から産業機器、医療分野まで幅広く対応します。
Shintonic（シントニックテクノロジー）は、2008年に中国江蘇省昆山市で設立された、高品質な接続ソリューションを提供する専門メーカーです。同社は創業以来、通信事業者向けにRFコネクタやRFケーブルアセンブリの開発・供給を行っており、マイクロ同軸部品から、各産業分野のニーズに応じた総合的なソリューションまでを幅広く手掛けています。品質管理においては、ISO 9001、UL認証、さらに自動車産業向けのIATF 16949認証を取得しており、国際基準に準拠した信頼性の高い製品をグローバルに供給しています。
今回ご紹介する「MMCXシリーズ」は、基板上の占有面積を最小限に抑えることが求められる高密度実装用途に最適な超小型RF同軸コネクタです。公称インピーダンス50Ωに対応し、DCから6GHzまでの幅広い周波数帯域において優れた電気的特性を発揮します。インターフェースはCECC 22000規格に適合しており、高い互換性と信頼性を備えています。
製品ラインアップは、ケーブル取付型、ライトアングル（L型）、PCBエンドローンチ、表面実装（SMT）対応、スルーホールタイプなど、多様な実装形態を網羅しています。特にSMT対応コネクタは、高度な設計と厳選された素材、そして梱包仕様により、自動実装機による生産ラインの要件を完全に満たしています。シェル材質には真鍮（ニッケルメッキまたは金メッキ）、インシュレーターにはPTFEを採用し、安定した信号伝送を支える堅牢な構造を実現しています。
本シリーズの大きなメリットは、信頼性の高い「スナップオン」嵌合機構を採用している点です。これにより、確実なロックと迅速な着脱が可能となり、作業効率の向上と接続の安定性を同時に提供します。外部コンタクトにはスロットレス構造を採用することでRF漏洩を低減しており、精密な信号伝送が求められる電子機器において高いパフォーマンスを発揮します。耐久性についても最小500回の挿抜寿命を誇り、-55℃から+155℃の広い温度範囲で安定して動作します。
主な採用分野は、通信技術、マシンビジョン、産業用IoT、ポータブル無線端末、医療機器、車載電子機器、国防業界など多岐にわたります。その軽量・コンパクトな特性から、ドローンなどの小型移動体やVR機器、さらには高精度な試験・測定器内部のモジュール設計にも最適です。環境耐性については、MIL-STD-202に準拠した熱衝撃、湿度、耐食性、振動、衝撃試験をクリアしており、過酷な産業環境下でも安心して使用できる性能を備えています。
Shintonicは、日本製の精密自動旋盤（ツガミ製）を導入した高度なCNC加工技術と、独自の画像検査機を用いた厳格な品質管理体制を整えています。特定の機器設計に合わせたカスタマイズ対応にも強みを持ち、迅速なレスポンスで最適な接続ソリューションを提案します。小型化と高性能化が加速する電子機器開発において、MMCXシリーズは信頼性の高いインターフェースとして貢献します。
詳細はカタログをご覧ください。
製品選定やお見積りなど、お気軽にお問い合わせください。
◇メーカーサイト
https://www.shintonic.com/
このカタログについて
| ドキュメント名 | Shintonic（中国）MMCXシリーズ 超小型RF同軸コネクタ 6GHz対応 産業用 通信 医療 IATF16949 UL RoHS |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 848.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 二松電気株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
Making Connection Clearly
AN EXCELLENT CONNECTION SOLUTION COMPANY.
MMCX シリーズ
http://www.shintonic.com © shintonic 2025
Page2

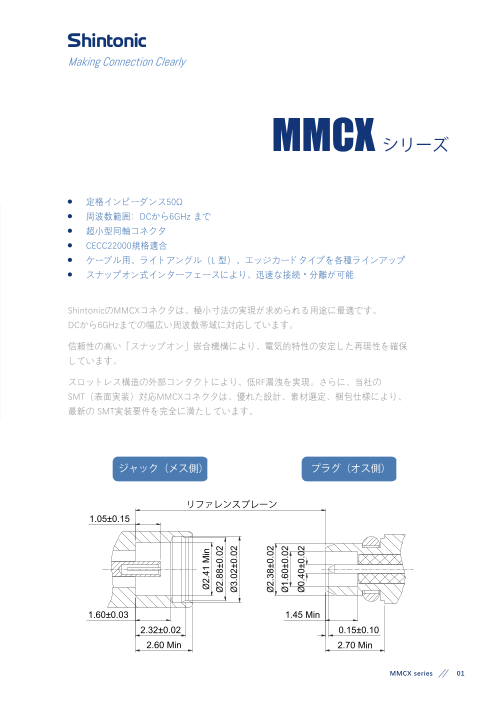

Making Connection Clearly
MMCX シリーズ
定格インピーダンス50Ω
周波数範囲：DCから6GHz まで
超小型同軸コネクタ
CECC22000規格適合
ケーブル用、ライトアングル（L 型）、エッジカードタイプを各種ラインアップ
スナップオン式インターフェースにより、迅速な接続・分離が可能
ShintonicのMMCXコネクタは、極小寸法の実現が求められる用途に最適です。
DCから6GHzまでの幅広い周波数帯域に対応しています。
信頼性の高い「スナップオン」嵌合機構により、電気的特性の安定した再現性を確保
しています。
スロットレス構造の外部コンタクトにより、低RF漏洩を実現。さらに、当社の
SMT（表面実装）対応MMCXコネクタは、優れた設計、素材選定、梱包仕様により、
最新の SMT実装要件を完全に満たしています。
ジャック（メス側） プラグ（オス側）
リファレンスプレーン
1.05±0.15
1.60±0.03 1.45 Min
2.32±0.02 0.15±0.10
2.60 Min 2.70 Min
MMCX series 01
Ø2.41 Min
Ø2.88±0.02
Ø3.02±0.02
Ø2.38±0.02
Ø1.60±0.02
Ø0.40±0.02
Page3

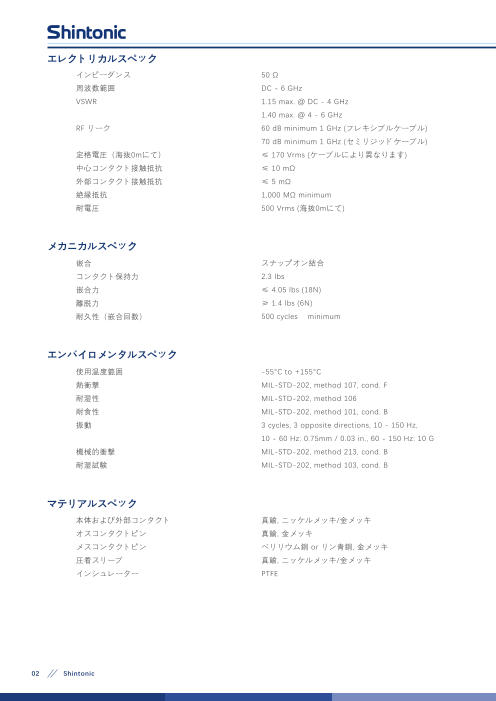

エレクトリカルスペック
インピーダンス 50 Ω
周波数範囲 DC - 6 GHz
VSWR 1.15 max. @ DC - 4 GHz
1.40 max. @ 4 - 6 GHz
RF リーク 60 dB minimum 1 GHz (フレキシブルケーブル)
70 dB minimum 1 GHz (セミリジッドケーブル)
定格電圧（海抜0mにて） ≤ 170 Vrms (ケーブルにより異なります)
中心コンタクト接触抵抗 ≤ 10 mΩ
外部コンタクト接触抵抗 ≤ 5 mΩ
絶縁抵抗 1,000 MΩ minimum
耐電圧 500 Vrms (海抜0mにて)
メカニカルスペック
嵌合 スナップオン結合
コンタクト保持力 2.3 lbs
嵌合力 ≤ 4.05 lbs (18N)
離脱力 ≥ 1.4 lbs (6N)
耐久性（嵌合回数） 500 cycles minimum
エンバイロメンタルスペック
使用温度範囲 -55°C to +155°C
熱衝撃 MIL-STD-202, method 107, cond. F
耐湿性 MIL-STD-202, method 106
耐食性 MIL-STD-202, method 101, cond. B
振動 3 cycles, 3 opposite directions, 10 - 150 Hz,
10 - 60 Hz: 0.75mm / 0.03 in., 60 - 150 Hz: 10 G
機械的衝撃 MIL-STD-202, method 213, cond. B
耐湿試験 MIL-STD-202, method 103, cond. B
マテリアルスペック
本体および外部コンタクト 真鍮, ニッケルメッキ/金メッキ
オスコンタクトピン 真鍮, 金メッキ
メスコンタクトピン ベリリウム銅 or リン青銅, 金メッキ
圧着スリーブ 真鍮, ニッケルメッキ/金メッキ
インシュレーター PTFE
02 Shintonic
Page4
MMCX
イメージ ジェンダー オリエンテーション ケーブルタイプ マウント パートナンバー
Plug（プラグ） ストレート 1.32mm クリンプエンド MMMS100132-A230
Plug（プラグ） ストレート 1.37mm クリンプエンド MMMS100137-Z312
Plug（プラグ） ストレート RG178 クリンプエンド MMMS10G178-A333
Plug（プラグ） ストレート RG316/RG174/LMR100 クリンプエンド MMMS10G316-A334
Plug（プラグ） ストレート 0.047" ソルダーエンド MMMS100047-A237
Plug（プラグ） ストレート RG405/0.085" ソルダーエンド MMMS10G405-A273
Plug（プラグ） ストレート RG402/0.141" ソルダーエンド MMMS10G402-A214
Plug（プラグ） ライトアングル RG316/RG174/LMR100 クリンプエンド MMMR10G316-A121
Plug（プラグ） ライトアングル RG178 クリンプエンド MMMR10G178-A169
Plug（プラグ） ライトアングル 1.13mm クリンプエンド MMMR100113-A53
Plug（プラグ） ライトアングル 1.32mm クリンプエンド MMMR100132-A332
Plug（プラグ） ライトアングル 1.37mm クリンプエンド MMMR100137-A212
Plug（プラグ） ライトアングル 0.047" ソルダーエンド MMMR100047-A238
Plug（プラグ） ライトアングル RG405/0.085" ソルダーエンド MMMR10G405-A179
Jack（ジャック） ストレート RG178 クリンプエンド MMFS10G178-A326
Jack（ジャック） ストレート RG316/RG174/LMR100 クリンプエンド MMFS10G316-A327
Jack（ジャック） ライトアングル RG178 クリンプエンド MMFR10G178-A328
Jack（ジャック） ライトアングル RG316/RG174/LMR100 クリンプエンド MMFR10G316-A183
PCB コネクタ ジェンダー オリエンテーション マウント パートナンバー
Plug（プラグ） ストレート エンドローンチ MMMS400000-A111
Plug（プラグ） ストレート サーフェスマウント MMMS400000-A330
Jack（ジャック） ストレート スルーホール MMFS100000-A55
Jack（ジャック） ストレート スルーホール MMFS100000-Z119
Jack（ジャック） ストレート スルーホール MMFS100000-A241
Jack（ジャック） ストレート エンドローンチ MMFS100000-A75
Jack（ジャック） ストレート サーフェスマウント MMFS100000-A82
Jack（ジャック） ライトアングル スルーホール MMFR100000-A331
MMCX series 03
Page5
ストレート オス
MMMS100132-A230 MMCX Plug straight for 1.32mm cable,crimp
12.90
MMMS100137-Z312 MMCX Plug straight for 1.37mm cable,crimp
12.90
MMMS10G178-A333 MMCX Plug straight for RG178 cable,crimp
8.50
15.50
MMMS10G316-A334 MMCX Plug straight for RG316/RG174/LMR100 cable,crimp
8.50
17.50
MMMS100047-A237 MMCX Plug straight for 0.047“ cable,solder
MMMS10G405-A273 MMCX Plug straight for RG405/0.086“ cable,solder
MMMS10G402-A214 MMCX Plug straight for RG402/0.141“ cable,solder
04 Shintonic
ケーブルコネクタ
Ø3.30 Ø3.30
Ø3.00
Ø3.80
Page6
MMCX
ライトアングル オス
MMMR10G316-A121 MMCX Plug right angle for RG316/RG174/LMR100 cable,crimp
13.00
9.00
4.00
MMMR10G178-A169 MMCX Plug right angle for RG178 cable,crimp
MMMR100113-A53 MMCX Plug right angle for 1.13mm cable,crimp
MMMR100132-A332 MMCX Plug right angle for 1.32mm cable,crimp
12.00
8.50
4.00
MMMR100137-A212 MMCX Plug right angle for 1.37mm cable,crimp
MMMR100047-A238 MMCX Plug right angle for 0.047“ cable,solder
MMMR10G405-A179 MMCX Plug right angle for RG405/0.086“ cable,solder
MMCX series 05
7.0 7.0
Ø3.00
Ø3.80
ケーブルコネクタ
Page7
ストレート メス
MMFS10G178-A326 MMCX Jack straight for RG178 cable,crimp
15.50
8.50
MMFS10G316-A327 MMCX Jack straight for RG316/RG174/LMR100 cable,crimp
17.50
8.50
ライトアングル メス
MMFR10G178-A328 MMCX Jack right angle for RG178 cable,crimp
11.00
4.00
Ø3.50
MMFR10G316-A183 MMCX Jack right angle for RG316/RG174/LMR100 cable,crimp
13.00
4.00
Ø3.50
06 Shintonic
ケーブルコネクタ
7.9 7.9 Ø3.50 Ø3.50
Ø3.00
Ø3.80
Ø3.00
Ø3.80
Page8
MMCX
ストレート オス
MMMS400000-A111 MMCX Plug straight end launch for PCB
MMMS400000-A330 MMCX Plug straight surface mount for PCB
2.00 1.35 TYP.
1.00
5-Ø1.20
1.00
PCB layout
2.74 SQ 3.50 Recommended
solder paste thickness 0.12mm Min.
5.60
ストレート メス
MMFS100000-A55 MMCX Jack straight through hole for PCB
4-SQ0.45
4-∅
0.7
Ø1.30
5.04 2.54 1.27
7.40
MMFS100000-Z119 MMCX Jack straight through hole for PCB
4-SQ0.45 2.54
1.27
0
5-Ø0.8
4.50 2.54
6.20 SQ 3.50 Mounting hole dimensions
MMFS100000-A241 MMCX Jack straight through hole for PCB
4.70 3.50 5-Ø
4.50 3.50 2.63 1.20
10.00 4.50 5.25
Mounting hole dimensions
MMFS100000-A75 MMCX Jack straight end launch for PCB
0.70
4.50 1.75
7.50 4.45
3.50
7.75
PCB Layout
MMCX series 07
Ø3.50 Ø3.50 Ø3.50
Ø0.70
Ø0.70
Ø0.70
∅1.00 Ø0.70
Ø4.50 4.50
3.40 3.50 2.54
1.00
2.00
2.54 2.70 TYP.
SQ3.50
4.60 4-0.75 SQ.
3.56 6.00 SQ.
1.78
0.84
1.27
SQ 2.54
2.63
5.25
PCB コネクタ
Page9
ストレート メス
MMFS100000-A82 MMCX Jack straight surface mount for PCB
1.35 TYP.
5- 1.20
0.6
Recommended PCB layout
5.0 4-0.80 SQ solder paste thickness 0.12mm Min.
ライトアングル メス
MMFR100000-A331 MMCX Jack right angle through hole for PCB
2.54
1.27
Mounting hole dimensions
3.5
08 Shintonic
PCB コネクタ
6.5 3.5
4.75
0.70
0.70
4-SQ0.50
1.9 TYP
3.5 SQ
2.54
SQ 3.5 2.70 TYP.
5-
1.27 0.8
SQ 2.54 4
Page10
MAKING CONNECTION CLEARLY
Shintonic Technology Co., Ltd.
No. 1255 Huayuan RD, Zhangpu Town,Kunshan City, Jiangsu, China
Tel:+86-512-57291216
Fax:+86-512-57291217
Email: sales@shintonic.com 26.04.19
