Shintonic（中国）MDM シリーズ マイクロ D 型 電源・信号混在コネクタ (MIL-DTL-83513 準拠) 産業用 高耐久 高密度 IATF16949 UL RoHS
製品カタログ
MIL規格に準拠し、信号用と電源用のコンタクトを1つに集約。過酷な環境下での複雑な信号伝送と機器の小型化を両立する、省スペースな高密度ハイブリッドコネクタです。
Shintonic（シントニックテクノロジー）は、2008年に中国江蘇省昆山市で設立された、高品質な接続ソリューションを提供する専門メーカーです。同社は創業以来、通信事業者向けにRFコネクタやRFケーブルアセンブリの開発・供給を行っており、マイクロ同軸部品から、各産業分野のニーズに応じた総合的なソリューションまでを幅広く手掛けています。品質管理においては、ISO 9001、UL認証、さらに自動車産業向けのIATF 16949認証を取得しており、国際基準に準拠した信頼性の高い製品をグローバルに供給しています。
今回ご紹介する「MDM シリーズ マイクロ D 型 電源・信号混在コネクタ」は、米国国防総省のMIL-DTL-83513規格に準拠して設計された高密度接続ソリューションです。本製品の最大の特徴は、定格電流3Aの信号用コンタクトと、20Aの電源用コンタクトを同一のコネクタシェル内に混在させて配置できる点にあります。これにより、従来は別々のコネクタで対応していた信号伝送と電源供給を1つのインターフェースに統合することが可能となり、配線の簡素化とデバイスの省スペース化を同時に実現します。
製品ラインアップは、電源用コンタクトのみの構成（2ピンから10ピン）から、信号用37ピンと電源用2ピンを組み合わせた高密度タイプまで、豊富な接点配列を用意しています。実装形式も多岐にわたり、圧着タイプ、はんだ付けタイプのほか、基板実装に適したストレートおよびライトアングルのスルーホールPCBタイプを選択可能です。シェル材質にはニッケルメッキを施したアルミニウム合金を採用しており、過酷な使用環境に耐えうる堅牢な構造を備えています。
本シリーズは、優れた環境耐性と機械的性能を誇ります。使用温度範囲は-55℃から+125℃と広く、48時間の塩水噴霧耐性や相対湿度98%（40℃）の環境下でも安定した動作が可能です。また、10〜2000Hzの振動や735m/s²の衝撃、さらには23.1Gの全加速度実効値を持つランダム振動にも耐える設計となっており、航空宇宙や国防機器など、極めて高い信頼性が求められる業界の要求を満たしています。
主な採用分野は、複雑な信号伝送の統合性とスペース効率が課題となる国防、航空宇宙、産業用オートメーション、ハイエンド試験装置などのハイテク産業です。また、そのコンパクトな形状からドローンなどの小型移動体や、制御盤内の高密度配線、FA機器、医療機器といった幅広い電子機器への応用にも適しています。製造工程では、日本製の精密自動旋盤を用いた高度なCNC加工技術を駆使しており、部材の微細なピッチ加工においても一貫した品質を維持しています。
Shintonicは、多様なニーズに応えるカスタマイズ対応にも強みを持ち、特定の機器設計に合わせた接続ソリューションを迅速に提供可能です。性能向上と小型化を追求する設計・開発の現場において、MDMシリーズは最適な統合インターフェースとしての役割を果たします。詳細はカタログをご覧ください。 製品選定やお見積りなど、お気軽にお問い合わせください。
◇メーカーサイト
https://www.shintonic.com/
このカタログについて
| ドキュメント名 | Shintonic（中国）MDM シリーズ マイクロ D 型 電源・信号混在コネクタ (MIL-DTL-83513 準拠) 産業用 高耐久 高密度 IATF16949 UL RoHS |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 9.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 二松電気株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

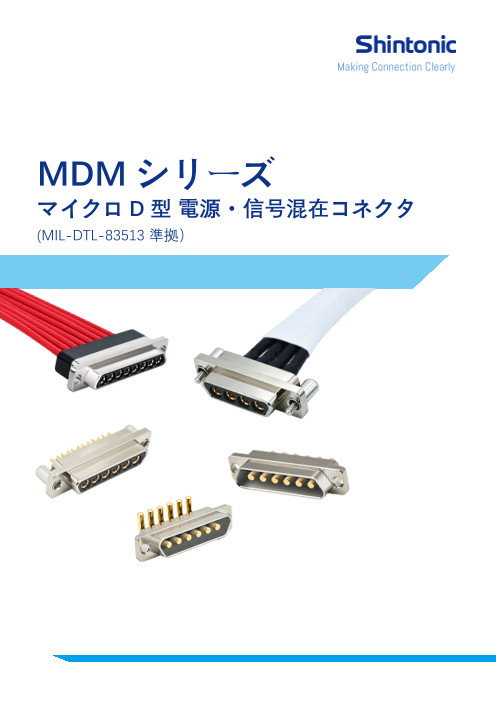

Page1
Making Connection Clearly
MDM シリーズ
マイクロ D 型 電源・信号混在コネクタ
(MIL‑DTL‑83513 準拠）

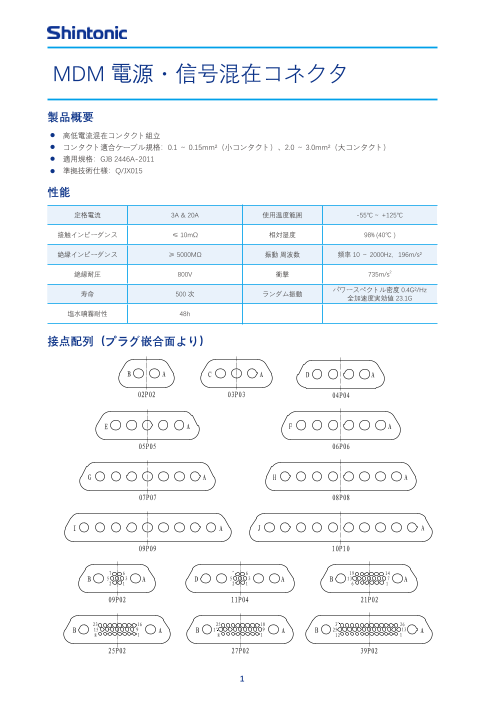

Page2
MDM 電源・信号混在コネクタ
製品概要
高低電流混在コンタクト組立
コンタクト適合ケーブル規格：0.1 ～ 0.15mm²（小コンタクト）、2.0 ～ 3.0mm²（大コンタクト）
適用規格：GJB 2446A‑2011
準拠技術仕様：Q/JX015
性能
定格電流 3A & 20A 使用温度範囲 ‑55℃～ +125℃
接触インピーダンス ≤ 10mΩ 相対湿度 98% (40℃ )
絶縁インピーダンス ≥ 5000MΩ 振動 周波数 频率 10 ～ 2000Hz，196m/s²
絶縁耐圧 800V 衝撃 735m/s2
パワースペクトル密度 0.4G²/Hz
寿命 500 次 ランダム振動
全加速度実効値 23.1G
塩水噴霧耐性 48h
接点配列（プラグ嵌合面より）
1

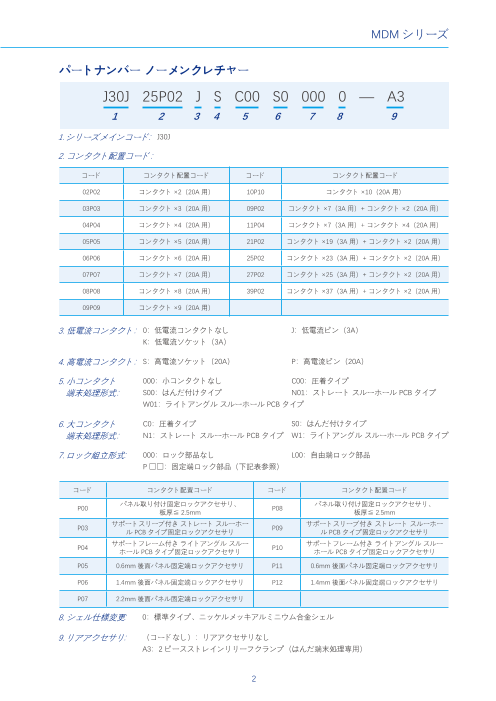

Page3
MDM シリーズ
パートナンバー ノーメンクレチャー
J30J 25P02 J S C00 S0 000 0 — A3
1 2 3 4 5 6 7 8 9
1. シリーズメインコード：J30J
2. コンタクト配置コード：
コード コンタクト配置コード コード コンタクト配置コード
02P02 コンタクト ×2（20A 用） 10P10 コンタクト ×10（20A 用）
03P03 コンタクト ×3（20A 用） 09P02 コンタクト ×7（3A 用）+ コンタクト ×2（20A 用）
04P04 コンタクト ×4（20A 用） 11P04 コンタクト ×7（3A 用）+ コンタクト ×4（20A 用）
05P05 コンタクト ×5（20A 用） 21P02 コンタクト ×19（3A 用）+ コンタクト ×2（20A 用）
06P06 コンタクト ×6（20A 用） 25P02 コンタクト ×23（3A 用）+ コンタクト ×2（20A 用）
07P07 コンタクト ×7（20A 用） 27P02 コンタクト ×25（3A 用）+ コンタクト ×2（20A 用）
08P08 コンタクト ×8（20A 用） 39P02 コンタクト ×37（3A 用）+ コンタクト ×2（20A 用）
09P09 コンタクト ×9（20A 用）
3. 低電流コンタクト： 0：低電流コンタクトなし J：低電流ピン（3A）
K：低電流ソケット（3A）
4. 高電流コンタクト： S：高電流ソケット（20A） P：高電流ピン（20A）
5. 小コンタクト 000：小コンタクトなし C00：圧着タイプ
端末処理形式： S00：はんだ付けタイプ N01：ストレート スルーホール PCB タイプ
W01：ライトアングル スルーホール PCB タイプ
6. 大コンタクト C0：圧着タイプ S0：はんだ付けタイプ
端末処理形式： N1：ストレート スルーホール PCB タイプ W1：ライトアングル スルーホール PCB タイプ
7. ロック組立形式： 000：ロック部品なし L00：自由端ロック部品
P □□：固定端ロック部品（下記表参照）
コード コンタクト配置コード コード コンタクト配置コード
パネル取り付け固定ロックアクセサリ、 パネル取り付け固定ロックアクセサリ、
P00 P08
板厚≦ 2.5mm 板厚≦ 2.5mm
サポートスリーブ付き ストレート スルーホー サポートスリーブ付き ストレート スルーホー
P03 P09
ル PCB タイプ固定ロックアクセサリ ル PCB タイプ固定ロックアクセサリ
サポートフレーム付き ライトアングル スルー サポートフレーム付き ライトアングル スルー
P04 P10
ホール PCB タイプ固定ロックアクセサリ ホール PCB タイプ固定ロックアクセサリ
P05 0.6mm 後面パネル固定端ロックアクセサリ P11 0.6mm 後面パネル固定端ロックアクセサリ
P06 1.4mm 後面パネル固定端ロックアクセサリ P12 1.4mm 後面パネル固定端ロックアクセサリ
P07 2.2mm 後面パネル固定端ロックアクセサリ
8. シェル仕様変更： 0：標準タイプ、ニッケルメッキアルミニウム合金シェル
9. リアアクセサリ： （コードなし）：リアアクセサリなし
A3：2 ピースストレインリリーフクランプ（はんだ端末処理専用）
2
Page4
圧着タイプ
圧着プラグ 圧着レセプタクル
压接式
D 7.9 D 7.9
20 0
3. 3.
2
2- C C
2-
B B
A A
J30J □□ P □□ □ S □□□ C0 000 0 J30J □□ P □□ □ P □□□ C0 000 0
プラグ 寸法 (mm) レセプタクル 寸法 (mm)
パートナンバー A B C D パートナンバー A B C D
J30J02P020S000C00000 23.2 18.8 12.9 14.5 J30J02P020P000C00000 23.2 18.8 14.4 14.5
J30J03P030S000C00000 27.3 22.9 17 18.6 J30J03P030P000C00000 27.3 22.9 18.5 18.6
J30J04P040S000C00000 31.4 27 21.1 22.7 J30J04P040P000C00000 31.4 27 22.6 22.7
J30J05P050S000C00000 36.3 30.9 25 26.6 J30J05P050P000C00000 36.3 30.9 26.5 26.6
J30J06P060S000C00000 39.6 35.2 29.3 30.9 J30J06P060P000C00000 39.6 35.2 30.8 30.9
J30J07P070S000C00000 43.7 39.3 33.4 35 J30J07P070P000C00000 43.7 39.3 34.9 35
J30J08P080S000C00000 47.8 43.4 37.5 39.1 J30J08P080P000C00000 47.8 43.4 39 39.1
J30J09P090S000C00000 51.9 47.5 41. 6 43.2 J30J09P090P000C00000 51.9 47.5 43.1 43.2
J30J10P100S000C00000 56 51.6 45.7 47.3 J30J10P100P000C00000 56 51.6 47.2 47.3
J30J09P02JSC00C00000 29.7 24.5 18.6 20.2 J30J09P02KPC00C00000 29.7 24.5 20.1 20.2
J30J11P04JSC00C00000 36.3 30.9 25 26.6 J30J11P04KPC00C00000 36.3 30.9 26.5 26.6
J30J21P02JSC00C00000 36.3 30.9 25 26.6 J30J21P02KPC00C00000 36.3 30.9 26.5 26.6
J30J25P02JSC00C00000 36.3 30.9 25 26.6 J30J25P02KPC00C00000 36.3 30.9 26.5 26.6
J30J27P02JSC00C00000 36.3 30.9 25 26.6 J30J27P02KPC00C00000 36.3 30.9 26.5 26.6
J30J39P02JSC00C00000 42.8 37.3 31.4 33 J30J39P02KPC00C00000 42.8 37.3 32.9 33
3
6.0 10.5
4.6
2.4
5.8
8.7
6.0 10.9
4.9
2.4
7.2
8.7
Page5
MDM シリーズ
はんだ付けタイプ
はんだ付けプラグ はんだ付けレセプタクル
焊接式焊接式
D D 7.9 7.9 D D 7.9 7.9
3.
20 0 0
3.
2
3.
20
3.
2
2- 2- C C 2- 2- C C
B B B B
A A A A
J30J □□ P □□ □ S □□□ S0 000 0 J30J □□ P □□ □ P □□□ S0 000 0
プラグ 寸法 (mm) レセプタクル 寸法 (mm)
パートナンバー A B C D パートナンバー A B C D
J30J02P020S000S00000 23.2 18.8 12.9 14.5 J30J02P020P000S00000 23.2 18.8 14.4 14.5
J30J03P030S000S00000 27.3 22.9 17 18.6 J30J03P030P000S00000 27.3 22.9 18.5 18.6
J30J04P040S000S00000 31.4 27 21.1 22.7 J30J04P040P000S00000 31.4 27 22.6 22.7
J30J05P050S000S00000 36.3 30.9 25 26.6 J30J05P050P000S00000 36.3 30.9 26.5 26.6
J30J06P060S000S00000 39.6 35.2 29.3 30.9 J30J06P060P000S00000 39.6 35.2 30.8 30.9
J30J07P070S000S00000 43.7 39.3 33.4 35 J30J07P070P000S00000 43.7 39.3 34.9 35
J30J08P080S000S00000 47.8 43.4 37.5 39.1 J30J08P080P000S00000 47.8 43.4 39 39.1
J30J09P090S000S00000 51.9 47.5 41.6 43.2 J30J09P090P000S00000 51.9 47.5 43.1 43.2
J30J10P100S000S00000 56 51.6 45.7 47.3 J30J10P100P000S00000 56 51.6 47.2 47.3
J30J09P02JSS00S00000 29.7 24.5 18.6 20.2 J30J09P02KPS00S00000 29.7 24.5 20.1 20.2
J30J11P04JSS00S00000 36.3 30.9 25 26.6 J30J11P04KPS00S00000 36.3 30.9 26.5 26.6
J30J21P02JSS00S00000 36.3 30.9 25 26.6 J30J21P02KPS00S00000 36.3 30.9 26.5 26.6
J30J25P02JSS00S00000 36.3 30.9 25 26.6 J30J25P02KPS00S00000 36.3 30.9 26.5 26.6
J30J27P02JSS00S00000 36.3 30.9 25 26.6 J30J27P02KPS00S00000 36.3 30.9 26.5 26.6
J30J39P02JSS00S00000 42.8 37.3 31.4 33 J30J39P02KPS00S00000 42.8 37.3 32.9 33
4
10.5
4.6
10.5
4.6
3.0
5.8 5.0 2.4
8.7
3.0
5.8 5.0 2.4
8.7 4.6
4.6
10.9
4.9
10.9
4.9
3.0
7.2 5.0 2.4
8.7
3.0
7.2 5.0 2.4
8.7
4.6
4.6
Page6
ストレート スルーホール PCB 実装
ストレート スルーホール PCB プラグ ストレート スルーホール PCB レセプタクル
直插直印插制印板制板
∅0.50∅0.50 ∅0.50∅0.50
∅2.2∅2.2 5.08 5.08 ∅2.2∅2.2 5.08 5.08
D D 7.9 7.9 D D 7.9 7.9
0 0
3.
2
3.
20
C 3.
20
3.
2
- C C C
2- 2 2- 2-
B B B B
A A A A
J30J □□ P □□ □ S □□□ N1 000 0 J30J □□ P □□ □ P □□□ N1 000 0
プラグ 寸法 (mm) レセプタクル 寸法 (mm)
パートナンバー A B C D パートナンバー A B C D
J30J02P020S000N10000 23.2 18.8 12.9 14.5 J30J02P020P000N10000 23.2 18.8 12.9 14.5
J30J03P030S000N10000 27.3 22.9 17 18.6 J30J03P030P000N10000 27.3 22.9 18.5 18.6
J30J04P040S000N10000 31.4 27 21.1 22.7 J30J04P040P000N10000 31.4 27 22.6 22.7
J30J05P050S000N10000 36.3 30.9 25 26.6 J30J05P050P000N10000 36.3 30.9 26.5 26.6
J30J06P060S000N10000 39.6 35.2 29.3 30.9 J30J06P060P000N10000 39.6 35.2 30.8 30.9
J30J07P070S000N10000 43.7 39.3 33.4 35 J30J07P070P000N10000 43.7 39.3 34.9 35
J30J08P080S000N10000 47.8 43.4 37.5 39.1 J30J08P080P000N10000 47.8 43.4 39 39.1
J30J09P090S000N10000 51.9 47.5 41.6 43.2 J30J09P090P000N10000 51.9 47.5 43.1 43.2
J30J10P100S000N10000 56 51.6 45.7 47.3 J30J10P100P000N10000 56 51.6 47.2 47.3
J30J09P02JSN01N10000 29.7 24.5 18.6 20.2 J30J09P02KPN01N10000 29.7 24.5 20.1 20.2
J30J11P04JSN01N10000 36.3 30.9 25 26.6 J30J11P04KPN01N10000 36.3 30.9 26.5 26.6
J30J21P02JSN01N10000 36.3 30.9 25 26.6 J30J21P02KPN01N10000 36.3 30.9 26.5 26.6
J30J25P02JSN01N10000 36.3 30.9 25 26.6 J30J25P02KPN01N10000 36.3 30.9 26.5 26.6
J30J27P02JSN01N10000 36.3 30.9 25 26.6 J30J27P02KPN01N10000 36.3 30.9 26.5 26.6
J30J39P02JSN01N10000 42.8 37.3 31.4 33 J30J39P02KPN01N10000 42.8 37.3 32.9 33
5
10.5
10.45.6
4.6
5.8 5.7 2.4
8.7
5.8 5.7 2.4
8.7
10.9
4.9
10.9
4.9
5.7 2.4
7.2
5.7
78..27
2.4
8.7
Page7
MDM シリーズ
ライトアングル スルーホール PCB 実装
ライトアングル スルーホール PCB プラグ ライトアングル スルーホール PCB レセプタクル
弯弯插插印印制制板板
3.30.0 0 3.30.0 0
∅∅2.22.2 ∅∅2.22.2
D D 7.79.9 D D 7.79.9
3.
20 0 0
3.
2
3.
20
3.
2
2-2- 2-2-
C C C C
B B B B
A A A A
J30J □□ P □□ □ S □□□ W1 000 M □ J30J □□ P □□ □ P □□□ W1 000 M □
プラグ 寸法 (mm) レセプタクル 寸法 (mm)
パートナンバー A B C D パートナンバー A B C D
J30J02P020S000W1000M □ 23.2 18.8 12.9 14.5 J30J02P020P000W1000M □ 23.2 18.8 14.4 14.5
J30J03P030S000W1000M □ 27.3 22.9 17 18.6 J30J03P030P000W1000M □ 27.3 22.9 18.5 18.6
J30J04P040S000W1000M □ 31.4 27 21.1 22.7 J30J04P040P000W1000M □ 31.4 27 22.6 22.7
J30J05P050S000W1000M □ 36.3 30.9 25 26.6 J30J05P050P000W1000M □ 36.3 30.9 26.5 26.6
J30J06P060S000W1000M □ 39.6 35.2 29.3 30.9 J30J06P060P000W1000M □ 39.6 35.2 30.8 30.9
J30J07P070S000W1000M □ 43.7 39.3 33.4 35 J30J07P070P000W1000M □ 43.7 39.3 34.9 35
J30J08P080S000W1000M □ 47.8 43.4 37.5 39.1 J30J08P080P000W1000M □ 47.8 43.4 39 39.1
J30J09P090S000W1000M □ 51.9 47.5 41.6 43.2 J30J09P090P000W1000M □ 51.9 47.5 43.1 43.2
J30J10P100S000W1000M □ 56 51.6 45.7 47.3 J30J10P100P000W1000M □ 56 51.6 47.2 47.3
J30J09P02JSW01W1000M □ 29.7 24.5 18.6 20.2 J30J09P02KPW01W1000M □ 29.7 24.5 20.1 20.2
J30J11P04JSW01W1000M □ 36.3 30.9 25 26.6 J30J11P04KPW01W1000M □ 36.3 30.9 26.5 26.6
J30J21P02JSW01W1000M □ 36.3 30.9 25 26.6 J30J21P02KPW01W1000M □ 36.3 30.9 26.5 26.6
J30J25P02JSW01W1000M □ 36.3 30.9 25 26.6 J30J25P02KPW01W1000M □ 36.3 30.9 26.5 26.6
J30J27P02JSW01W1000M □ 36.3 30.9 25 26.6 J30J27P02KPW01W1000M □ 36.3 30.9 26.5 26.6
J30J39P02JSW01W1000M □ 42.8 37.3 31.4 33 J30J39P02KPW01W1000M □ 42.8 37.3 32.9 33
6
10.5
10.5
4.6
4.6
5.18
5.18 2.4
5.8 2.4
5.8
8.7
8.7
∅∅0.500.50
5.08
5.08
10.9
10.9
4.9
4.9
5.18
5.18 2.47.2 2.4
7.2
8.7
8.7
∅0.50
5.08 ∅0.50
5.08
Page8
锁紧组件
对接示意图
J30J □□ P □□ □ S □□□ N1 000 0
锁锁紧紧组组件件
对接示意图
对接示意图
J30J □□ P □□ □ S □□□ N1 000 0
J30J □□ P □□ □ S □□□ N1 000 0
ロック組立体
自由端ロックアクセサリ J30JL00 M2-6h
M2-6h
锁紧组件
固定端对ロ接ッ示ク意ア图クセサリ J30JP00、J30JP12 M2-6h M2-6h
J30J □□ P □□ □M2 - S6 h□□□ N1 000 0
h
M2-6h M2-6hM2-6
M2-6h
M2-6h
安装版
ロックアクセサリコード 2 A
J30JP00 3. 12.6 M2-6h
4.2
J30JP12 15.6
M2-6h M2-6h
1.2
固定端ロックアクセサリ J30JP04
M2-6h M2-6h
8.7
M2-6h M2-6h
M2-6h
安装版
安装版
3.
2
4.2 3.
2
4.2
1.2 1.2
M2-6h
8.7 8.7
M2-6h M2-6h
固定端ロックアクセサリ J30JP05, J30JP06, J30JP07, J30JP08, J30JP09
M2-6h M2-6h
锁紧附件代号 A
J30JP00 12.6
J30JP12 12.6
7 実安装版
3.
2
4.2
1.2
锁紧附件代号 8.7 M2-A6h
锁紧J3附0J件P0代0 号 1A2.6
ロックアクセサリコード JJ3300JJPP0102 A B 1122..66 C
J30JP05 J30JP12 4.1 0.6 12.6 12.6
J30JP06 3.3 1.4 12.6
J30JP07 2.5 7 2.2 12.6
J30JP08 1.3 7 3.4 12.6
J30JP09 2.7 2 20
7
锁紧附件代号 A
J30JP00 12.6
J30JP12 12.6
7
7
5.1
7
5.1
5.9 2.4
7.1
4.7
5.9 2.2.44
7.1 9.7
4.7
2.4 7
9.7
5.1
7
5.1
B A 5.9 2.24.4 4.7
B A 2.4 4.7 5.9 2.4
C C 7.1A A
4.7 7.1
2.4 4.7
9.7 2.4
9.7
B A 2.4 4.7
C A
B A 2.4 4.7
C A
Page9
J30JJ30大J小大电小流电混流装混矩装形矩电形连电接连器接器 MDM シリーズ
J30JJ3大0J小大电小流电混流装混矩装形矩电形连电接连器接器
安 装
J30J3大0J小大电小流电混流装混矩装形矩电形连电接连器接器
安开取装孔り开尺付孔寸け尺 開寸口 寸法
安装 安M开D装孔M开リ尺ー孔寸ズ尺 電寸源・ 信号混在矩形コネクタ / 取り付け開口寸法
安装 安开装孔开尺孔寸尺 寸
前面パネル取り付け開口寸法 後面パネル取り付け開口寸法
R1.5 以下
コンタクト配置 A B コンタクト配置 A B
02P02 18.8 14.8 10P10 56.1 47.6
03P03 22.9 18.9 09P02 24.5 20.5
04P04 27 23 11P04 30.9 26.9
05P05 30.9 26.9 21P02 30.9 26.9
06P06 35.2 31.2 25P02 30.9 26.9
07P07 39.3 35.3 27P02 30.9 26.9
08P08 43.4 39.4 39P02 37.3 33.3
09P09 47.5 43.5
MDMP11 シリーズ用ロックアクセサリを前面パネルに実装する場合、取り付けプレートの両側に直接ネジ取り付け
用の M3 ネジ穴を設けるものとします。
印 制 印板制开板孔开尺孔寸尺 寸
印制 印板PC制开B板孔取开尺り孔寸付尺 け寸穴 寸法
印制 J印板30J制开□□板孔P开尺□□孔寸0尺 S00寸0N 10000 J30J □□ P □□ 0P000N10000
ストレート PCB 取り付け穴寸法 ストレート PCB 取り付け穴寸法
コンタクト配置 L n × コンタクト配置 A n ×
02P02 18.8 2 B 07P07 39.3 7 G
03P03 22.9 3 C 08P08 43.4 8 H
04P04 27 4 D 09P09 47.5 9 I
05P05 30.9 5 E 10P10 51.6 10 J
06P06 35.2 6 F
J30J09P02JSN01N10000 J30J09P02KPN01N10000
ストレート PCB 取り付け穴寸法 ストレート PCB 取り付け穴寸法
- 10- - 10 -
8
- 10 -- 10 -
- 10 -- 10 -
J3J03J0J大J3大小0J小电大电流小流电流
J3J03J0J大J3大小0J小电大电流小流电流
Page10
JJ3J03J0J大大小小电电流流混混装装矩矩形形电电连连接接器器
J3J3
0
3J0
J
03J
大
J0J大
小
大大小
电
小小电
流
电电流
混
流流混
装
混混装
矩
装装矩
形
矩矩形
电
形形电
连
电电连
接
连连接
器
接接器器器
PCB 取り付け穴寸法
印 印制制板板开开孔孔尺尺寸寸
印
印
制
印 印J制
板
制30制J板
开
板11板P开
孔
开04开孔
尺
孔JSN孔尺01寸尺尺寸N1寸0
寸 00 0 J30J11P04KPN01N10000
ストレート PCB 取り付け穴寸法 ストレート PCB 取り付け穴寸法
J30J 大小电流混装矩形电连接器
印制板开孔尺寸
J30J21P02JSN01N10000 J30J21P02KPN01N10000
ストレート PCB 取り付け穴寸法 ストレート PCB 取り付け穴寸法
J30J25P02JSN01N10000 J30J25P02KPN01N10000
ストレート PCB 取り付け穴寸法 ストレート PCB 取り付け穴寸法
J30J27P02JSN01N10000 J30J27P02KPN01N10000
ストレート PCB 取り付け穴寸法 ストレート PCB 取り付け穴寸法
-- -
11-11 1
9 --1 -
- 11-11 1 --1 -
- 11 -
JJ3300JJJ30大大J小小大电电小流流电流 J30J 大小电流
JJ3J30J30J30J大0J大J大小大小小电小电电流电流流流
Page11
J3 MDM シリーズ
J03J0J大大小小电电流流混混装装矩矩形形电电连连接接器器
JJ33JJ0033JJ00JJ大大大大小小小小电电电电流流流流混混混混装装装装矩矩矩矩形形形形电电电电连连连连接接接接器器器器
印PCB 取り付け穴寸法
印制制板板开开孔孔尺尺寸寸
印印 印
J
制制
30制J板板
39板P开开
02开孔孔
JSN孔尺尺
01尺N10
寸寸寸
00 0 J30J39P02KPN01N10000
印スト制レ板ート开P孔CB尺取り寸付 け穴寸法 ストレート PCB 取り付け穴寸法
J30J □□ P □□ 0S000W10000 J30J □□ P □□ 0P000W10000
ライトアングル PCB 取り付け穴寸法 ライトアングル PCB 取り付け穴寸法
PCB 端 PCB 端
コンタクト配置 L n × コンタクト配置 A n ×
02P02 18.8 2 B 07P07 39.3 7 G
03P03 22.9 3 C 08P08 43.4 8 H
04P04 27 4 D 09P09 47.5 9 I
05P05 30.9 5 E 10P10 51.6 10 J
06P06 35.2 6 F
J30J39P02JSN01N10000 J30J39P02JSN01N10000
ライトアングル PCB 取り付け穴寸法 ライトアングル PCB 取り付け穴寸法
PCB 端 PCB 端
- 1-12 01 -2 -
-- 11--22 11 --22 --
JJ3300JJJ3大大0小J小大电电小流流电流
JJ3300JJJ3大0大J小小大电电小流流电流
Page12
JJ33JJ0033JJ00J大大大大小小小电电电流流流混混30J 大小电流混混装装矩形电连接器
J30JJ 大小小电电流流混混装装
矩
装装矩矩
形
矩矩形形
电
形形电电
连
电电连连
接
连连接接
器
J 接接器器器器
PCB 取り付け穴寸法
印印 印制制制制板板板开开开孔孔孔尺尺尺寸寸
印 印印制J30制板板
J11板开开
P04开孔孔
JSW孔尺尺
01尺
寸寸 寸W1寸
00 00 J30J11P04KPW01W10000
ライトアングル PCB 取り付け穴寸法 ライトアングル PCB 取り付け穴寸法
PCB 端 PCB 端
J30J21P02JSW01W10000 J30J21P02KPW01W10000
ライトアングル PCB 取り付け穴寸法 ライトアングル PCB 取り付け穴寸法
PCB 端 PCB 端
J30J25P02JSW01W10000 J30J25P02KPWO1W10000
ライトアングル PCB 取り付け穴寸法 ライトアングル PCB 取り付け穴寸法
PCB 端 PCB 端
J30J27P02JSW01W10000 J30J27P02KPW01W10000
ライトアングル PCB 取り付け穴寸法 ライトアングル PCB 取り付け穴寸法
PCB 端 PCB 端
-- 1-- 11-
33 13
11
1-3
- 1 --3
-
3 --
JJJ3J330300J0JJ大J大大大小小小小电电电电流流流流
JJJ33J30030JJ0J大J大大大小小小小电电电电流流流流
Page13
J3J03J0J大大小小电电流流混混装装矩矩形形电电连连接接器器 MDM シリーズ
印 印制PC制板B板开取开孔り孔尺付尺寸け寸 穴 寸法
J30J39P02JSW01W10000 J30J39P02KPW01W10000
ライトアングル PCB 取り付け穴寸法 ライトアングル PCB 取り付け穴寸法
PCB 端 PCB 端
- 1-14 21 -4 -
J30J 大小电流
J30J 大小电流
