1/4回転バヨネット機構により迅速かつ確実な着脱を実現。50Ω/75Ωの各インピーダンスに対応し、通信機器や計測器、マシンビジョンなどの振動環境下でも安定した信号伝送を維持します。
Shintonic（シントニックテクノロジー）は、2008年6月に中国江蘇省昆山市で設立された、高品質な接続ソリューションを提供する専門メーカーです。同社は創業以来、通信事業者向けにRFコネクタやRFケーブルアセンブリの開発・供給を行っており、マイクロ同軸部品から、各産業分野のニーズに応じた総合的なソリューションまでを幅広く手掛けています。品質管理においては、ISO 9001品質システム認証、UL認証、さらに自動車産業向けのIATF 16949認証を取得しており、国際基準に準拠した信頼性の高い製品をグローバルに供給しています。
今回ご紹介する「BNCシリーズ」は、安定かつ迅速な嵌合が求められる用途向けに設計された標準バヨネット式同軸コネクタです。本製品はIEC 60169-8およびMIL-PRF-39012規格に適合しており、高い互換性と信頼性を備えています。公称インピーダンスは50Ωと75Ωの2種類が用意されており、50Ωタイプは最大4GHz、75Ωタイプは最大2GHzまでの周波数帯域に対応し、多様なシステムの要件に柔軟に適応可能です。
製品ラインアップは非常に豊富で、ケーブル取付型（圧着タイプ、はんだ付けタイプ）、バルクヘッド型、パネル取付型の各形態を網羅しています。また、基板実装用（PCBタイプ）としても、ストレート型やライトアングル（L型）のほか、表面実装（SMT）対応やスルーホール、エンドローンチなど、多様な実装形態を取り揃えています。対応ケーブルもRG58、RG316、RG179、Belden 4855R、LMR100など多岐にわたり、既存の設計資産を活かしつつ最適な接続環境を構築できます。
本シリーズの大きなメリットは、信頼性の高い「1/4回転バヨネット結合機構」を採用している点にあります。この機構により、特別な工具を必要とせず迅速かつ容易に脱着が可能でありながら、ロック時には振動環境下でも接続が緩むことがなく、安定した電気特性を長期にわたって維持します。筐体構造は堅牢に設計されており、過酷な産業現場での使用に耐えうる優れた機械的耐久性と、ノイズに強い安定した信号伝送性能を両立しています。
主な採用分野は、通信技術、エネルギー、車載、マシンビジョン、産業用オートメーション、国防など多岐にわたります。具体的には、無線基地局などの通信機器、高精度な試験・測定器、さらにはCoaXPress規格などを利用する高速マシンビジョン用の外観検査システムにおいて、その高い信頼性が評価されています。特に高速信号伝送が求められる用途では、12G対応モデルなど、最新の技術動向に合わせた製品選定も可能です。
Shintonicは、日本製の精密自動旋盤（ツガミ製）を導入した高度なCNC加工技術を駆使しており、部材の微細な加工においても一貫した品質を維持しています。独自の画像検査機を用いた厳格な検査体制を整えており、平置き状態やガラスの透光性を活用した多角的な品質チェックを実施しています。特定の機器設計に合わせたカスタマイズ対応にも強みを持ち、技術コンサルティングから迅速な提案まで、顧客の課題解決をトータルにサポートします。
詳細はカタログをご覧ください。
製品選定やお見積りなど、お気軽にお問い合わせください。
◇メーカーサイト
https://www.shintonic.com/
このカタログについて
| ドキュメント名 | Shintonic（中国）BNCシリーズ 同軸コネクタ 50Ω 75Ω バヨネット式 産業用 通信 測定器 マシンビジョン IATF16949 UL RoHS |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 二松電気株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
Making Connection Clearly
AN EXCELLENT CONNECTION SOLUTION COMPANY.
BNC シリーズ
Page2
Making Connection Clearly

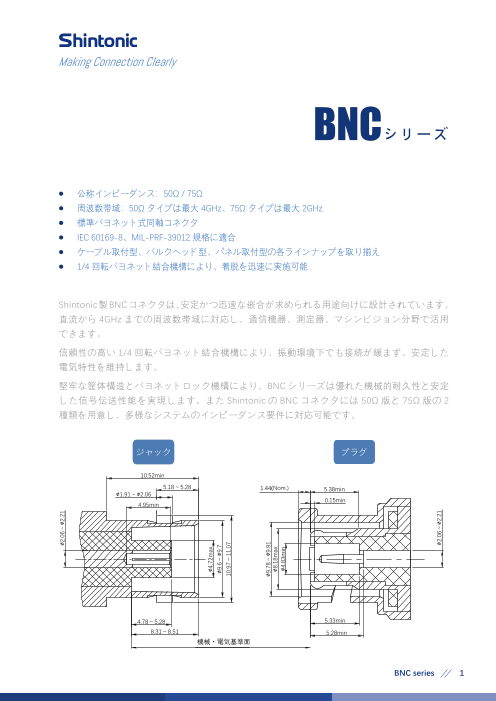

BNCシリーズ
公称インピーダンス：50Ω / 75Ω
周波数帯域：50Ω タイプは最大 4GHz、75Ω タイプは最大 2GHz
標準バヨネット式同軸コネクタ
IEC 60169-8、MIL-PRF-39012 規格に適合
ケーブル取付型、バルクヘッド型、パネル取付型の各ラインナップを取り揃え
1/4 回転バヨネット結合機構により、着脱を迅速に実施可能
Shintonic 製 BNC コネクタは、安定かつ迅速な嵌合が求められる用途向けに設計されています。
直流から 4GHz までの周波数帯域に対応し、通信機器、測定器、マシンビジョン分野で活用
できます。
信頼性の高い 1/4 回転バヨネット結合機構により、振動環境下でも接続が緩まず、安定した
電気特性を維持します。
堅牢な筐体構造とバヨネットロック機構により、BNC シリーズは優れた機械的耐久性と安定
JACK
した信号伝送性能を実現します。また Shintonic の BNC コネクタには 50Ω 版と 75Ω 版の 2
種類を用意し、多様なシスPLテUGムのインピーダンス要件に対応可能です。
PLUG
ジャック プラグ
10.52min
5.18～5.28 1.44(标No称m值.) ) 5.38min
∅1.91～∅2.06
1.44(标称值) 50..3185miin
4.95min
0.15min
4.78～5.28 5.33min
8.31～8.51 Mechanical and electrical reference plane 55.3.238minin
Mechanical and electricM機ale 械rcehf・aenr電eicna気cl ea 基npdla準 neel面e.ctrical reference plane 5.28min
BNC series 1
∅2.06～∅2.21
∅4.72max
∅9.6～∅9.7
10.97～11.07
∅9.78∅～9.7∅89～.91∅9.91
∅8.18∅m8.a1x8max
∅4.83∅m4.i8n3min
∅2.06∅～2.0∅62～.21∅2.21
Page3

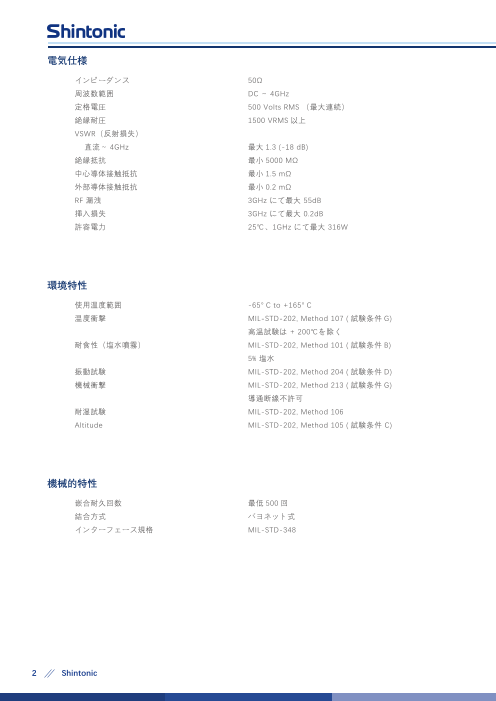

電気仕様
