【実務ガイド】引き渡した図面が「持っているのに引けない」｜長期保管と引き当ての設計ガイド

ホワイトペーパー
株式会社ネクフル
お問い合わせ
電話でお問い合わせ

図面は保存年限が長く、担当者が代替わりしたあとに探されます。置き場を決める前に固めるべき「探す軸」と「版の扱い」を、実務シート6種つきで設計する手順です。

図面でいちばん多い困りごとは「無くした」ではなく「持っているのに引けない」です。だから長期保管で先に決めるべきは、保管先ではありません。専用ソフトを立ち上げなくても中身を確認できる状態と、あとから探すときの軸。この2つです。順番を逆にして先に置き場だけ決めると、安全に保管されているが誰も引き出せないデータの山ができあがります。本資料は、実務シート6種で設計する手順をまとめています。

■ こんな方に
・引き渡した物件の図面を求められたが、どこにあるか分からない
・同じ名前のファイルが並んでいて、最新版がどれか開いてみないと分からない
・設計以外の人は中身を見られないので、確認のたびに設計担当に頼むことになる

■ この資料で分かること
・図面でいちばん多い困りごとは「無くした」ではなく「持っているのに引けない」という構造
・置き場より先に決めるべき2つのこと
・あとから探される場面を、先に想定する方法
・版の問題がどこから生まれ、何を決めておけば止まるか

■ 目次
01. なぜ図面は「持っているのに引けない」のか
02. 棚卸し──持っている図面を書き出す
03. 引き当ての設計──探される場面と5つの軸
04. 最新版・確定版の扱いルール
05. 置き場の設計と、進め方
06. necfru drive での実現と、よくある質問

■ 収録している実務ツール
・棚卸しシート（8列の列定義＋書き方＋決め方のヒント＋3分野の記入例）
・「あとで探される場面」別の設計表（場面×主に探す人×何をキーに探すか×どこまで遡るか）
・引き当てのための目印設計5軸（物件・工種・図面種別・年度・版。値の例・粒度の決め方・分野別の記入例つき）
・版の扱いルール（穴埋め式ひな形6項目：最新版の見分け方／確定版の決め方／旧版の残し方／同名／枝分かれ／社外からの受け入れ口）
・長期保管の置き場設計＋振り分けの目安表
・進め方4段と、引き当て設計チェックリスト（1枚）
・よくある質問6問（専用ソフトがなくても見られるか／古い形式／協力会社の図面／記録／いまのクラウドや社内サーバーとの関係／試し方）

■ 資料の体裁
全30ページ／16:9のスライド形式

■ necfru drive について
necfru drive は、いま使っているクラウドや社内の共有サーバーを作業場としてそのまま残したまま、引き渡し済みの図面や竣工書類だけを預けられる保管庫です。広く使われている設計データの形式は専用ソフトなしで中身を確認できます（対象の形式や見え方は個別にご案内します）。

このカタログについて

ドキュメント名 【実務ガイド】引き渡した図面が「持っているのに引けない」｜長期保管と引き当ての設計ガイド
ドキュメント種別 ホワイトペーパー
ファイルサイズ 691.3Kb
登録カテゴリ
取り扱い企業 株式会社ネクフル (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
捨てられない図面・手順書・記録を、探せる保管へ｜製造業のデータ保管・共有BCP｜necfru drive
製品カタログ

株式会社ネクフル

この企業の関連カタログの表紙
【necfru drive活用事例】写真・紙・フィルムの保管
製品カタログ

株式会社ネクフル

この企業の関連カタログの表紙
【necfru drive活用事例】容量の逼迫
事例紹介

株式会社ネクフル

このカタログの内容

Page1

W H I T E P A P E R 引き渡した物件の図⾯が、どこにあるか分からない 最新版がどれか、開いてみないと分からない 図⾯‧CAD‧竣⼯書類 実務シート6種を 収録 ⻑期保管とAI引き当て 設計ガイド 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 1

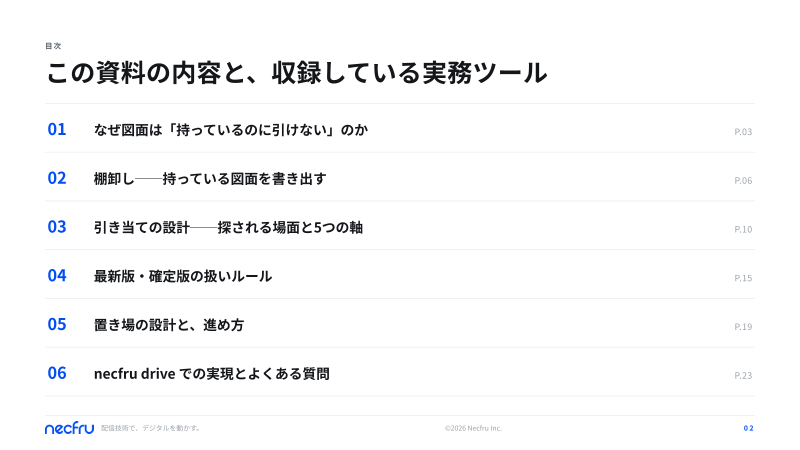

Page2

⽬ 次 この資料の内容と、収録している実務ツール 01 なぜ図⾯は「持っているのに引けない」のか P.03 02 棚卸し──持っている図⾯を書き出す P.06 03 引き当ての設計──探される場⾯と5つの軸 P.10 04 最新版‧確定版の扱いルール P.15 05 置き場の設計と、進め⽅ P.19 06 necfru drive での実現とよくある質問 P.23 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 2

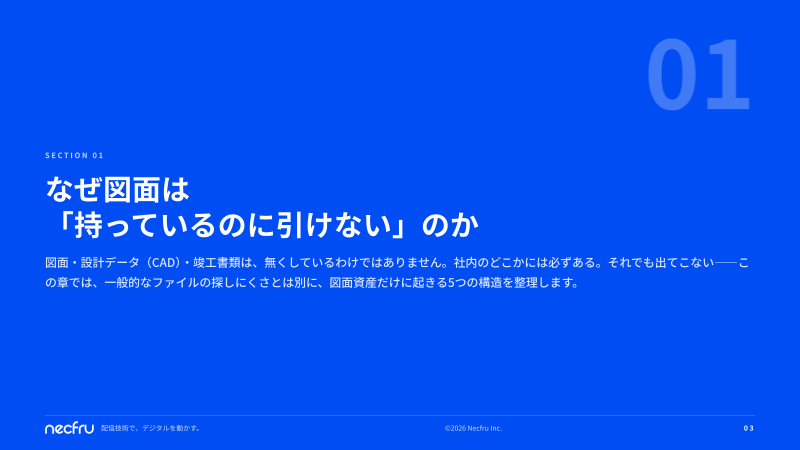

Page3

01 S E C T I O N 0 1 なぜ図⾯は 「持っているのに引けない」のか 図⾯‧設計データ（CAD）‧竣⼯書類は、無くしているわけではありません。社内のどこかには必ずある。それでも出てこない——こ の章では、⼀般的なファイルの探しにくさとは別に、図⾯資産だけに起きる5つの構造を整理します。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 3
Page4

困 り ご と 図⾯が「引けなくなる」5つの構造 01 02 03 専⽤ソフトがないと開けない 最新版がどれか分からない 引き渡し後に何度も引かれる 設計データは専⽤のソフトで開くのが前提。 同じ物件の図⾯が名前違いで並ぶ。どれが確 多くのファイルは時間とともに参照が減りま 設計部⾨以外は、ファイル名から中⾝を推測 定版かは、開いてみないと判断できません。 すが、図⾯と竣⼯書類は引き渡しからが本番 するしかありません。 です。 04 05 協⼒会社の図⾯が混ざる ⼤判で重く、開くのが億劫 命名も形式もばらばらのまま届きます。⾃社 開くのに時間がかかるため、5つ開いて確か のルールが及ばない分が、必ず⼀定量まざり める作業が苦痛になり、探すこと⾃体が敬遠 ます。 されます。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 4
Page5

こ の 資 料 の 出 発 点 探せない原因は、整理の下⼿さではない。 中⾝を⾒られる⼈が、少なすぎる。 図⾯が眠るのは、名前の付け⽅が悪いからだけではありません。開ける⼈が設計部⾨に限られている ために、ほかの誰も中⾝を確かめられない——ここが起点です。だから先に⽤意するのは、元データ を開かずに中⾝を確認できる軽い確認⽤データ（軽いプレビュー）と、物件‧年度で引ける意味づ け。置き場を決めるのは、そのあとで間に合います。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 5
Page6

02 S E C T I O N 0 2 棚卸し── 持っている図⾯を書き出す 設計を始める前に、いま何を、どれだけ、どこに持っているのかを1枚に書き出します。全部を⼀度に洗う必要はありません。最初の 1物件、あるいは直近3年ぶんから始めれば⼗分です。ここでは、そのまま使える棚卸しシートの列と記⼊例を載せます。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 6
Page7

棚 卸 し シ ー ト 1 / 2 棚卸しシートの列と、書き⽅（前半） 列 何を書くか 決めるときのヒント 物件名 発注者や社内で実際に呼んでいる名前。正式名称と略称 探すときに⼝に出す名前を主にする。正式名称だけでは が違う場合は両⽅書く 引けない 年度 竣⼯年度‧引き渡し年度など、基準にする年を1つ決め 着⼯‧竣⼯‧引き渡しのどれを使うかを先に決め、全社 て書く でそろえる 図⾯種別 意匠‧構造‧設備‧施⼯図など、⾃社が実際に使い分け 種別は10前後に収める。細かすぎると⼈によって値が変 ている区分 わる 版 いま⼿元にあるものが何版で、確定版かどうか 「確定版が⾒当たらない」も情報。空欄にせず、そう書 く この4列は、あとから探すときの⼊⼝になります。埋まらない欄があること⾃体が、いまの状態を⽰す情報です。空欄のままにせず、分かる範囲で書き切ってください。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 7
Page8

棚 卸 し シ ー ト 2 / 2 棚卸しシートの列と、書き⽅（後半） 列 何を書くか 決めるときのヒント 保存年限 いつまで持つ必要があるか。根拠（契約‧社内規程‧法 根拠が分からないものは、調べる担当を先に決めておく 令）も⼀緒に書く 今の置き場 社内サーバー‧共有クラウド‧担当者のPC‧紙など、 「たぶんここ」も書く。散らばっている実態が⾒えるこ 実際にある場所 とが⽬的 ⻑期保管に回すか ⽇常で参照するか、めったに参照しないが捨てられない 迷ったら回す。⽇常で開くかどうかだけで決めて構わな かで判断 い 備考 協⼒会社からの受領分、紙の原本の有無、客先⽀給の図 後から効くのはこの欄。誰かが困った点を1⾏だけ残し ⾯など ておく 保存年限の代表例として、建設業法施⾏規則第26条では、完成図‧発注者との打合せ記録‧施⼯体系図といった「営業に関する図書」を、⽬的物を引き渡したときから10年間保存することとされています（発注 者から直接請け負った元請業者が対象∕平成20年11⽉28⽇以降に引き渡した⼯事に適⽤）。これはあくまで代表例‧⽬安です。求められる年限は業種‧契約内容‧発注者の要求によって変わるため、⾃社に該当す る条件は個別にご確認ください。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 8
Page9

棚 卸 し シ ー ト 記 ⼊ 例 3つの分野での記⼊例（そのまま真似できます） 列 記⼊例①建築‧改修 記⼊例②設備‧プラント 記⼊例③製造‧受託加⼯ 物件名 ◯◯ビル 改修⼯事 ◯◯⼯場 受変電更新 A社向け 搬送治具 年度 2014（竣⼯年度） 2019（引き渡し年度） 2021（受注年度） 図⾯種別 意匠図 単線結線図 加⼯図 版 第3版（確定） 第2版（確定） 初版（客先承認済） 保存年限 引き渡しから10年 社内規程による 客先要求による 今の置き場 社内サーバー 担当者のPC 共有クラウド ⻑期保管に回すか 回す 回す まだ回さない 備考 協⼒会社の受領分あり 紙の原本あり 客先⽀給の図⾯あり 最初から全物件を埋めようとしないこと。直近3年ぶん、または問い合わせの多い1物件から始めて、書き⽅が固まってから広げると続きます。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 0 9
Page10

03 S E C T I O N 0 3 引き当ての設計── 探される場⾯と、5つの軸 「あとで探せるようにする」は、そのままでは作業になりません。いつ‧誰が‧何のために探すのかを先に書き出し、そこから逆算 して「何をキーに引けるようにするか」を決めます。この章では、場⾯の⼀覧表と、5つの軸の設計シートを載せます。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 0
Page11

場 ⾯ か ら 逆 算 す る 「あとで探される場⾯」別に、探し⽅を先に決める 場⾯ 主に探す⼈ 何をキーに探すか どこまで遡るか 改修‧増築 設計‧営業 物件名 → 竣⼯年度 → 図⾯種別 10年以上前まで 定期点検‧保守 保守‧アフター 物件名 → 設備‧機器の単位 竣⼯時まで クレーム‧不具合対応 品質保証‧⼯事 部位‧⼯種 → 該当時期の版 施⼯時点まで（急ぎ） 監査‧⾏政対応 総務‧管理部⾨ 書類の種類 → 年度 保存年限の全期間 引き渡し後の問い合わせ 営業‧アフター 物件名 → 渡した記録 引き渡し時点 5つ並べると、探すキーが「物件名」だけでは⾜りないことがはっきりします。⾃社で実際に起きる場⾯から軸を決めるのが、いちばん外しません。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 1
Page12

軸 の 決 め ⽅ ⼈が決める軸と、AIが⾜す⼿がかり 図⾯資産で実務に使われる軸は、おおむね5つに収まります。物件∕⼯種∕図⾯種別∕年度 先 に 決 め る の は 粒 度 ∕版。この5つは、業務を知っている⼈が決める軸です。⼯種をどこまで細かく分けるか、 軸の名前より、どこまで細かく分けるかでつまずきま 年度は着⼯か竣⼯か——ここを曖昧にしたまま始めると、⼈によって違う値が⼊り、結局 す。細かすぎると⼈によって値が変わり、粗すぎると 引けません。 絞り込めません。迷ったら、1つの軸の値を10前後に 収めるところから始めてください。 そのうえで、AIは軸を置き換えるものではなく、⼿がかりを⾜すものとして使うのが現実 的です。ファイルの中⾝から概要（要約）を⾃動で作り、案件名やキーワードといった⼿ がかりを⽬印（タグ）として⾃動で付ける。名前を思い出せないときの⼊⼝が増えます。 ⼈が決めるもの：5つの軸の値と粒度。⾃社の⾔葉で、10前後に収める。 ⾃動で⾜されるもの：中⾝の概要と、案件名‧キーワードなどの⽬印。 組み合わせて引く：軸で棚を絞り、概要と⽬印で候補をさらに絞る。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 2
Page13

タ グ 設 計 （ 5 軸 ） 1 / 2 5つの軸──値の例と、粒度の決め⽅ 軸 値の例 粒度の決め⽅（迷ったときの基準） 物件 建物名‧⼯場名‧案件名（発注者の呼び⽅に合わせる） 略称と正式名称が違うなら両⽅を⽬印にする ⼯種 建築∕電気∕空調∕衛⽣∕⼟⽊∕機械 など ⾒積‧原価で使っている区分に合わせると迷わない 図⾯種別 意匠図∕構造図∕設備図∕施⼯図∕竣⼯図∕機器図 10前後に収める。増やしたくなったら備考で吸収する 年度 2014（竣⼯年度）∕2019（引き渡し年度） 着⼯‧竣⼯‧引き渡しのどれを使うかを1つに決める 版 第3版（確定）∕検討中∕客先承認済 「確定かどうか」が⼀⽬で分かる値を必ず⼊れる この5つがそろっていれば、前ページの5場⾯はほとんどカバーできます。軸を増やすより、値の粒度をそろえるほうが効きます。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 3
Page14

タ グ 設 計 （ 5 軸 ） 2 / 2 5軸の記⼊例（分野別） 軸 記⼊例①建築‧改修 記⼊例②設備‧プラント 記⼊例③製造‧受託加⼯ 物件 ◯◯ビル（本館） ◯◯⼯場 受変電設備 A社 搬送治具 ⼯種 建築∕空調 電気 機械加⼯ 図⾯種別 意匠図∕竣⼯図 単線結線図 加⼯図∕検査記録 年度 2014（竣⼯年度） 2019（引き渡し年度） 2021（受注年度） 版 第3版（確定） 第2版（確定） 初版（客先承認済） 値は⾃社の⾔葉で構いません。⼤事なのは、同じものを、いつも同じ⾔葉で書くこと。表記のゆれをなくすだけで、引ける率は⼤きく変わります。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 4
Page15

04 S E C T I O N 0 4 最新版‧確定版の 扱いルール 版が分からないことの実害は、探す時間ではありません。旧版で作業してしまうことです。⼿戻り、現場での作り直し、納めた後の不 具合。この章は、そのまま社内規程のたたき台にできる6つのルールです。◯◯の部分を⾃社の名前‧部署に置き換えてお使いくださ い。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 5
Page16

版 の ル ー ル 1 / 2 最新版‧確定版‧旧版の決めごと 決めること 書きぶりの例（⽳埋め式） 決め⽅のヒント 最新版の⾒分け⽅ 「図⾯の版は、名称の末尾に『第◯版』を付けて表す。 ⽇付は、作図⽇か承認⽇か送付⽇かが⼈によって違うた ⽇付だけの表記は⽤いない」 め⼿がかりにならない 確定版を誰がいつ決めるか 「◯◯が承認した時点の版を確定版とし、確定版である 宣⾔する⼈とタイミングが決まっていないと、すべてが 旨を付帯情報に記録する」 「たぶん最新」になる 旧版の残し⽅ 「旧版は削除せず、確定版と同じ物件のもとに『旧版』 消すのが怖くて同じ場所に置くから紛らわしくなる。残 として分けて残す」 す場所を分ける 書きぶりはそのまま写して構いません。「原則」と「例外」を対で書くのがこのひな形の型です。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 6
Page17

版 の ル ー ル 2 / 2 同名‧枝分かれ‧社外から届いた図⾯ 決めること 書きぶりの例（⽳埋め式） 決め⽅のヒント 同名ファイルの扱い 「同⼀名称のものが複数ある場合は、確定版のみを残 名称の末尾で世代を表す運⽤は、枝分かれした瞬間に破 し、他は旧版として扱う」 綻する 枝分かれした版の扱い 「検討のために分かれた版は、確定版に統合するか、検 「検討中」と分かるようにするだけで、誤⽤はかなり減 討中である旨を明記して残す」 る 協⼒会社から届いた図⾯ 「社外から受領した図⾯は◯◯（受け⼊れ先）に置き、 個⼈宛に届いたまま個⼈のフォルダに⼊るのを⽌める 受領⽇‧送り主‧案件を記録する」 例外をゼロにしようとすると運⽤が⽌まります。例外は⾒える形にして、管理下に置く——これが続く運⽤の条件です。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 7
Page18

版 ル ー ル の 効 か せ ⽅ 「旧版で作業した」を、仕組みで⽌める 版のルールは、書いて配って終わりにすると必ず形骸化します。効かせるコツは、迷った よ く あ るつ ま ず き ときの⾏き先を1つに決めておくことです。現場が「どれが最新か」を各⾃で判断している ルールを増やしすぎることです。決めるのは6つで⾜ 限り、事故はなくなりません。 ります。最新版の⾒分け⽅‧確定版の決め⽅‧旧版の 残し⽅‧同名の扱い‧枝分かれの扱い‧受け⼊れ⼝。 また、「間違えるのが怖いから全部残す」という⾃衛が始まると、さらに引けなくなりま これ以上は、運⽤しきれずに形だけになります。 す。旧版を残すこと⾃体は正しい判断です。問題は、確定版と同じ場所に並べてしまうこ とです。 確定版の置き場を、物件ごとに1か所に決める：迷ったらそこを⾒る、という状態をつくる。 旧版は消さずに、別の扱いにして残す：証跡としては残し、⽇常の⽬には触れさせない。 受け⼊れ⼝を決める：社外から届いた図⾯は、必ず同じ場所で受け取り、記録する。 ⾒直しの頻度を決める：物件の完了時にひと通り確認する、と決めておく。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 8
Page19

05 S E C T I O N 0 5 置き場の設計と、 進め⽅ 軸と版が決まったら、置き場です。ここは複雑に考える必要はありません。⽇常で参照するか、めったに参照しないが捨てられないか ——この2つに分けるだけです。⼤事なのは、分けたあとも引けること。最後に、全体の進め⽅を4段で⽰します。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 1 9
Page20

置 き 場 の 考 え ⽅ 使う頻度で分ける。分けても、引けるようにする ⻑期保管の置き場は、2つに分ければ⾜ります。進⾏中の物件や頻繁に引かれる竣⼯書類 2 つ に 分 け る は、すぐ開ける速い保管へ。引き渡しから年数の経った物件や、保存年限のために持って ⽇々の作業場所を乗り換える必要はありません。社内 いる書類は、使わないデータ向けの安い保管へ。 サーバーや今のクラウドは作業場として使い続け、確 定した図⾯と竣⼯書類だけを保全側にそろえます。 分けること⾃体は、多くの会社がすでに考えています。問題は分けたあとです。安いほう へ移した瞬間に⾒えなくなるのでは、結局引けません。移したあとも中⾝の確認と検索が ⽇常で参照する ＝ 速い保管 できること。これが図⾯資産では外せない条件です。 めったに参照しない ＝ 安い保管 原本そのものを取り出すときは、置き場によっては原本を戻す処理が必要になる場合がありま す。 ただし「どれを取り出すべきか」を決めるところまでは、移したあともそのままできる状態を ⽬指します。 配信技術で、デジタルを動かす。 ©2026 Necfru Inc. 2 0
