各種入れ子の交換時間を大幅に短縮するユニット
各種入れ子の交換時間を大幅に短縮するユニット。
金型を成形機からおろさずエアーを利用しP/L面から入子交換が可能となります。
関連メディア
このカタログについて
| ドキュメント名 | インサートチェンジャー CUMSA |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 3.6Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本金型産業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

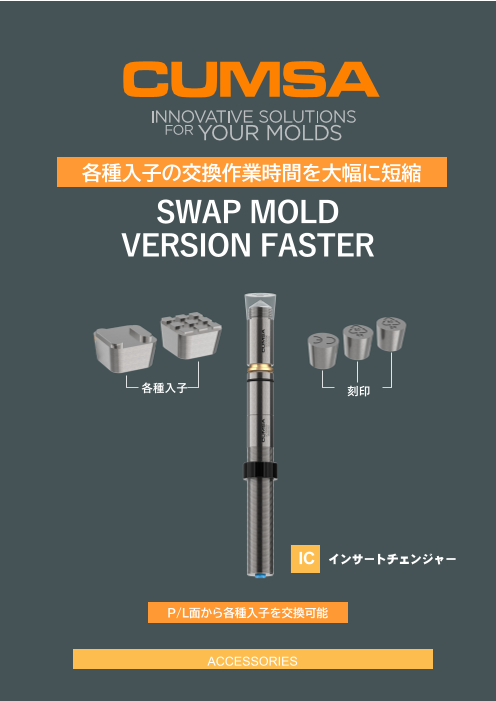

各種入子の交換作業時間を大幅に短縮
SWAP MOLD
VERSION FASTER
各種⼊⼦ 刻印
IC インサートチェンジャー
P/L面から各種入子を交換可能
ACCESSORIES
Page2
GREAT ADVANTAGES
素早く簡単
シンプル作業でメンテナンス時間を大幅短縮
P/L面から交換
金型を成形機から降ろす必要なく、作業者の安全と作業時間を短縮します
エアースワップシステム
エアーにより入子を素早く交換可能 特殊な工具は不要です
次世代革命
従来の手法を覆すインサートチェンジャー
高精度
成形時のインサート面の高さは常に均一です
効率UPによるコスト削減
入子の交換時間短縮により、生産数UPにつながります
Page3

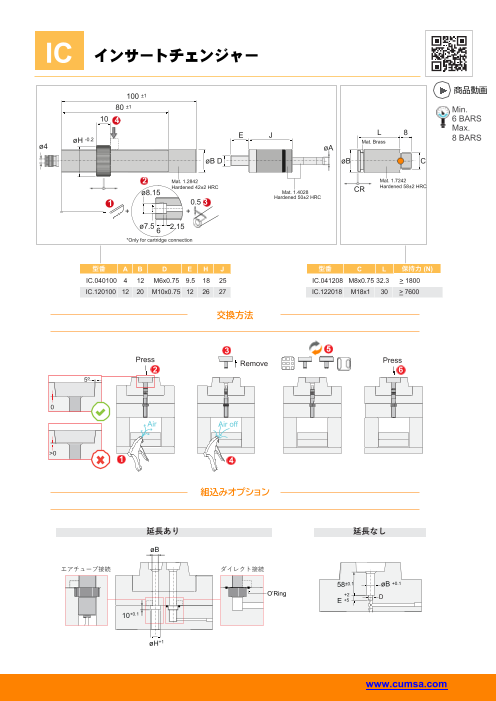

IC インサートチェンジャー
商品動画
100 ±1
80 ±1 Min.
10 4 6 BARS
Max.
E J L 8
øH -0.2 8 BARS
Mat. Brass
ø4 øA
øB D øB C
2 Mat. 1.2842 Mat. 1.7242
Hardened 42±2 HRC Hardened 58±2 HRC
ø8.15 Mat. 1.4028 CR
Hardened 50±2 HRC
1 0.5 3
+ +
ø7.5
6 2.15
*Only for cartridge connection
型番 A B D E H J 型番 C L 保持⼒ (N)
IC.040100 4 12 M6x0.75 9.5 18 25 IC.041208 M8x0.75 32.3 > 1800
IC.120100 12 20 M10x0.75 12 26 27 IC.122018 M18x1 30 > 7600
交換方法
3 5
Press Remove Press
2 6
5º
0
Air Air off
>0
1 4
組込みオプション
延⻑あり 延⻑なし
øB
エアチューブ接続 ダイレクト接続
58±0.1 øB +0.1
O’Ring +2 D
E +5
10+0.1
øH+1
www.cumsa.com
Page4
インサートチェンジャー
Page5
構成部品
インサート部品
型内組込み部品
延長ロッド
ナット
カートリッジ
WWW.CUMSA.COM
Page6
インサートチェンジャー交換手順
1
エアーON
2
プッシュ&外す
3
エアー OFF 交換
WWW.CUMSA.COM
Page7
インサートチェンジャー交換手順
4
プッシュ
5
WWW.CUMSA.COM
Page8
組込み手順（延長ロッドあり）
Page9
組込み
カートリッジ用
1 カット ハウジング加工 1.1
1.2
カートリッジ設置
2 2.1
ネジ込み
2.2
3 0
>0
Min.10º
プッシュ
WWW.CUMSA.COM
Page10
組込み
4
高さ調整
5
6
WWW.CUMSA.COM
Page11
取外し
1
2
3
WWW.CUMSA.COM
Page12
取外し
4
5
WWW.CUMSA.COM
Page13
組込み手順（延長ロッドなし）
Page14
組込み
1
締め込む
SW5
2
プラグ
3
WWW.CUMSA.COM
IC.120100 IC.040100
Page15
取外し
1
2
プラグ
3
SW5
WWW.CUMSA.COM
IC.120100 IC.040100
Page16
