アンダーカット処理用コア
バネ鋼の特性を利用し成形品の内側アンダーカットを処理します。
樹脂圧受けコマを標準化、またヘッド部は予め研磨されています。
このカタログについて
| ドキュメント名 | アルティメット スプラングコア CUMSA |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 419.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本金型産業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

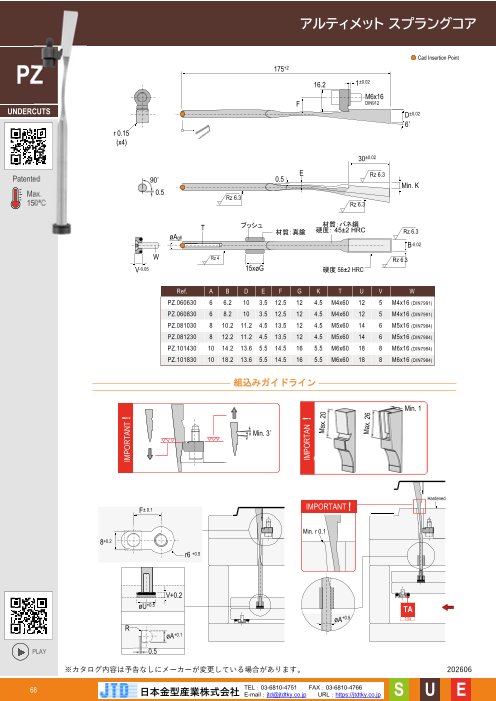

Page1
アルティメット スプラングコア
Cad Insertion Point
PZ 175+2
16.2 1±0.02
M6x16
F DIN912
UNDERCUTS D±0.02
6˚
r 0.15
(x4)
30±0.02
E Rz 6.3
Patented 90˚ 0.5
Min. K
Max. 0.5
Rz 6.3
150ºC Rz 6.3
T ブッシュ 材質：バネ鋼
材質：真鍮 硬度： 45±2 HRC Rz 6.3
øAg6
B-0.02
W Rz 4 Rz 6.3
V-0.05 15xøG 硬度 56±2 HRC
Ref. A B D E F G K T U V W
PZ.060630 6 6.2 10 3.5 12.5 12 4.5 M4x60 12 5 M4x16 (DIN7991)
PZ.060830 6 8.2 10 3.5 12.5 12 4.5 M4x60 12 5 M4x16 (DIN7991)
PZ.081030 8 10.2 11.2 4.5 13.5 12 4.5 M5x60 14 6 M5x16 (DIN7984)
PZ.081230 8 12.2 11.2 4.5 13.5 12 4.5 M5x60 14 6 M5x16 (DIN7984)
PZ.101430 10 14.2 13.6 5.5 14.5 16 5.5 M6x60 18 8 M6x16 (DIN7984)
PZ.101830 10 18.2 13.6 5.5 14.5 16 5.5 M6x60 18 8 M6x16 (DIN7984)
組込みガイドライン
Min. 1
Min. 3˚
Hardened
F± 0.1 IMPORTANT !
Min. r 0.1
8+0.2
r6 +0.5
V+0.2
øU+0.5
TA
øA+0.5 105
R
øA+0.1
PLAY 0.5
※カタログ内容は予告なしにメーカーが変更している場合があります。 202606
68 ⽇本⾦型産業株式会社 TEL：03-6810-4751 FAX：03-6810-4766
E-mail：jtd@jtdtky.co.jp URL：https://jtdtky.co.jp S U E
