ネジ抜き装置　HASCO

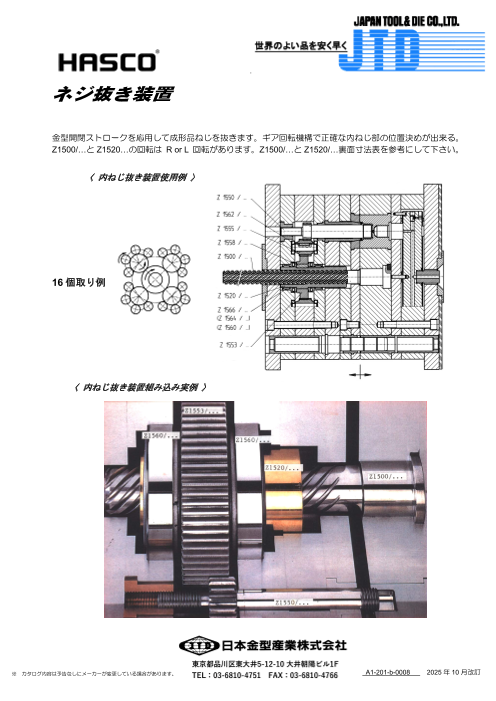

ネジ抜き装置 金型開閉ストロークを応用して成形品ねじを抜きます。ギア回転機構で正確な内ねじ部の位置決めが出来る。 Z1500/…と Z1520…の回転は R or L 回転があります。Z1500/…と Z1520/…裏面寸法表を参考にして下さい。 〈 内ねじ抜き装置使用例 〉 16 個取り例 〈 内ねじ抜き装置組み込み実例 〉 ※ カタログ内容は予告なしにメーカーが変更している場合があります。 A1-201-b-0008 2025 年 10 月改訂

内ネジ抜き装置参考資料 Ⅰ-a．適用時には次の項目を確認して下さい。 成形品のネジ径＝ｄ 型開き量＝Ｓ 〃 ネジピッチ＝Ｐ タイバー間隔＝e, e1 〃 ネジ長さ＝ｌ 取り数（キャビティ数） Ⅰ-b ．確認項目からコアの必要回転数を計算して下さい。 Ⅰ-c．成形機の必要型開き量を次式で確認して （確 実に作動させるため余裕を見込んで下さい） 下さい。 Ｕ：必要回転数 S：成形機の必要型開き量 l：ネジ長さ S=h×U÷R h：スピンドルピッチ P：ネジピッチ U：コアの必要回転数 Uｓ：余裕（0.25～1 回転） R：変速比 Ⅱ．型閉じ、型開きの状態 ネジガイド（製品と同ピッチ） 型開き時：ナット長さの 1/3 以上の ナット 中間歯車（回転方向注意） 噛み合い長さを確保して下さい。 コア コア歯車 ボール ベアリング （回転 方向だけの 負荷） スピンドル スピンドル歯車 （ナットに組み 合わせ） ローラーベアリング （軸、回転両方向の負荷）

Ⅲ- a．部品配置の概念図 ベアリング コア コア歯車とスピンドル歯車の間に 中間歯車が挿入される スピンドル ナット ベアリング （スピンドル側）歯車 ベアリング Ⅲ-b．スピンドルの選択 ｈ 右向き（R） 左向き（L） 例：取り数＝4、ネジ径＝20 ならば、スピンドル径は 25、ピッチは 80 , 100 , 125 , 160 モジュールは 1.25 か 1.5 が適当となります。 取り数 成形品のネジ径 スピンドル径 スピンドルピッチ モジュール （個） (mm) (mm) （＝リード） 3 ～ 6 ～ 4 16 50 , 63 1 , 1.25 3 ～ 6 ～ 8 16 63 1 , 1.25 1 ～ 2 ～ 16 16 63 1 , 1.25 6 ～ 12 ～ 4 20 63 , 80 , 100 1.25 , 1.5 3 ～ 6 ～ 16 20 63 , 80 , 100 1.25 , 1.5 1 ～ 2 ～ 30 20 80 , 100 1.25 , 1.5 6 ～ 12 ～ 10 25 125 , 160 1.50 , 2.0 3 ～ 6 ～ 20 25 80 , 100 , 125 , 160 1.25 , 1.5 2 ～ 4 ～ 30 25 100 , 125 , 160 1.25 , 1.5 1 ～ 2 ～ 40 25 125 , 160 2.0 6 ～ 12 ～ 30 32 100 , 125 , 160 2.0 , 2.5 3 ～ 6 ～ 50 32 100 , 125 , 160 , 200 2.0 , 2.5 1 ～ 2 ～ 70 32 160 , 200 2.0

〈 寸 法 表 〉R 回転は型式 L が R に換わります Z1500/…（ねじ付きスピンドル） n l2 d2 l d1xh L 回転 l1 型 式 材質 DIN 1.0727 5 50 28 240 Tr16x 50 L 160 Z1500/16x 50/L/160 330 250 250 引っ張り強度 980N/㎟ 240 Tr16x 63 160 Z1500/16x 63/L/160 最高使用温度：180℃ 330 250 250 6 63 36 345 Tr20x 63 L 250 Z1500/20x 63/L/250 410 315 315 7 345 Tr20x 80 250 Z1500/20x 80/L/250 410 315 315 345 Tr20x 100 250 Z1500/20x 100/L/250 410 315 315 8 80 45 430 Tr25x 80 L 315 Z1500/25x 80/L/315 515 400 400 9 430 Tr25x 100 315 Z1500/25x 100/L/315 515 400 400 430 Tr25x 125 315 Z1500/25x 125L/315 515 400 400 10 430 Tr25x 160 315 Z1500/25x 160/L/315 515 400 400 9 100 56 490 Tr32x 100 L 355 Z1500/32x 100/L/355 585 450 450 10 490 Tr32x 125 355 Z1500/32x 125/L/355 585 450 450 490 Tr32x 160 355 Z1500/32x 160/L/355 585 450 450 11 490 Tr32x 200 355 Z1500/32x 200/L/355 585 450 450 n t b2 l3 l2 d2 d1xh L 回転 l1 l 型 式 Z1520/…（ナット） 5 2.8 6 11 28 28 Tr16x 50 L 50 Z1520/16x 50/L/ 50 15 40 50 80 50/L/ 80 材質 DIN 2.0550 11 28 Tr16x 63 50 63/L/ 50 15 40 50 80 63/L/ 80 最高使用温度：180℃ 6 3.8 8 13.5 36 36 Tr20x 63 L 63 Z1520/20x 63/L/ 63 18 50 63 100 63/L/ 100 7 13.5 36 Tr20x 80 63 80/L/ 63 18 50 63 100 80/L/ 100 13.5 36 Tr20x 100 63 100/L/ 63 18 50 63 100 100/L/100 8 4.8 12 15 50 45 Tr25x 80 L 80 Z1520/25x 80/L/ 80 20 63 80 125 80/L/ 125 9 15 50 Tr25x 100 80 100/L/ 80 20 63 80 125 100/L/125 15 50 Tr25x 125 80 125/L/ 80 20 63 80 125 125/L/125 10 15 50 Tr25x 160 80 160/L/ 80 20 63 80 125 160/L/125 9 5.5 14 18.5 63 56 Tr32x 100 L 100 Z1520/32x 100/L/100 25 80 100 160 100/L/160 10 18.5 63 Tr32x 125 100 125/L/100 25 80 100 160 125/L/160 18.5 63 Tr32x 160 100 160/L/100 25 80 100 160 160/L/160 11 18.5 63 Tr32x 200 100 200/L/100 25 80 100 160 200/L/160 注 1：寸法表 d1xh は 1 回転必要なリード 注 2：型開き時のねじ付きスピンドルとナットは 2/3 以上ひっかかり必要 〈 ギア・ベアリング etc… 〉お問い合わせください。 品 名 中間ギア ねじコア キー ギア テーパーローラー ボール ベアリング ベアリング ギア ギア 型 番 Z1555/… Z1550/… Z1558/… Z1553/… Z1560/… Z1562/… Z1564/… Z1566/… 参考図
