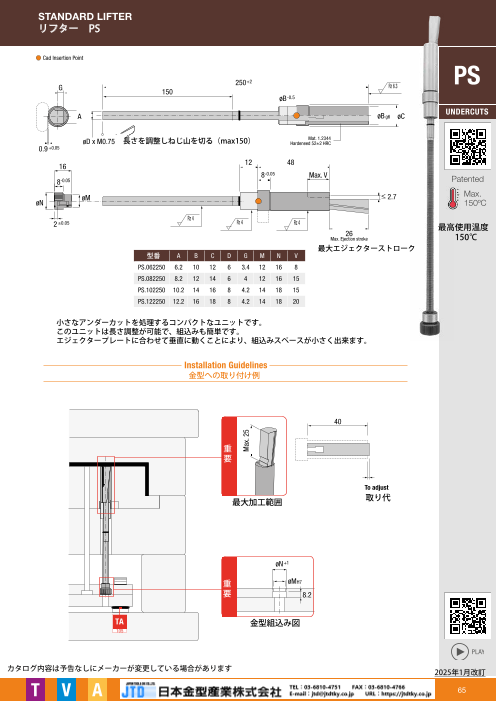

Page1
PS
STANDARD LIFTER
リフター PS
Cad Insertion Point
250+2 PS
G Rz 6.3
150
øB-0.5
A 85 øB g6 øC
øD x M0.75 長さを調整しねじ山を切る（max150） Mat. 1.2344
Hardeneed 52±2 HRC
0.9 +0.05
16 12 48
8-0.05 Max. V
8-0.05 Patented
øM < 2.7 Max.
øN 150ºC
Rz 4
2 ±0.05 Rz 4 Rz 4 最高使用温度
26
Max. Ejection stroke 150℃
最大エジェクターストローク
型番 A B C D G M N V
PS.062250 6.2 10 12 6 3.4 12 16 8
PS.082250 8.2 12 14 6 4 12 16 15
PS.102250 10.2 14 16 8 4.2 14 18 15
PS.122250 12.2 16 18 8 4.2 14 18 20
小さなアンダーカットを処理するコンパクトなユニットです。
このユニットは長さ調整が可能で、組込みも簡単です。
エジェクタープレートに合わせて垂直に動くことにより、組込みスペースが小さく出来ます。
Installation Guidelines
金型への取り付け例
40
重
要
To adjust
最大加工範囲 取り代
øN+1
重 øMH7
要 8.2
TA 金型組込み図
105
カタログ内容は予告なしにメーカーが変更している場合があります。 2025年1月改訂
65
P
Max. 25
