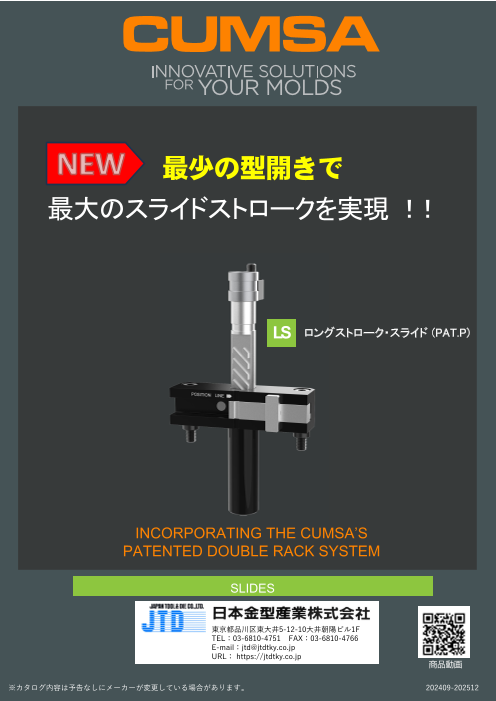

最少の型開きで 最大のスライドストロークを実現 ！！ LS ロングストローク・スライド (PAT.P) INCORPORATING THE CUMSA’S PATENTED DOUBLE RACK SYSTEM SLIDES 東京都品川区東⼤井5-12-10⼤井朝陽ビル1F TEL：03-6810-4751 FAX：03-6810-4766 E-mail：jtd@jtdtky.co.jp URL： https://jtdtky.co.jp 商品動画 ※カタログ内容は予告なしにメーカーが変更している場合があります。 202409-202512

øM g6 T DIN912 Cad Insertion LS Mat. 1.2842 Mat. 1.7264 Point Hardened 50±2 HRC Hardened 58±2 HRC （SKS31相当） （SCM421相当） Ø Mat. 1.2344 F Hardened 44±2 HRC （SKD61相当） O I E Mat. PKT 117 Hardened 42±2 HRC Gas Nitrited ≈ 840Hv S DIN912 Mat. 1.2344 Hardened 44±2 HRC （SKD61相当） D Mat. DIN 2391 A B B C C J K H L G 標準型番 ミラー型番 Ø ｽﾄﾛｰｸ A B C D E F G H I J K L M N O P Q R S T LS.20050L LS.20050L-S 20 50 114 47.5 - 69 30 80 10.5 32 - 14 9.5 6.2 24 8 30 25 26 13.5 M8x45 M8x20 LS.20075L LS.20075L-S 20 75 164 67.5 23 94 30 105 10.5 32 35.5 14 9.5 6.2 24 8 55 25 26 13.5 M8x45 M8x20 LS.20100L LS.20100L-S 20 100 214 92.5 30 119 30 130 10.5 32 60.5 14 9.5 6.2 24 8 80 25 26 13.5 M8x45 M8x20 LS.30050L LS.30050L-S 30 50 126 50 - 72 48 89 16 48 - 20.5 13 10.2 36 12 25 35 36 18.5 M12x65 M12x30 LS.30075L LS.30075L-S 30 75 176 58 - 97 48 114 16 48 - 20.5 13 10.2 36 12 50 35 36 18.5 M12x65 M12x30 LS.30100L LS.30100L-S 30 100 226 100 46 122 48 139 16 48 50.5 20.5 13 10.2 36 12 75 35 36 18.5 M12x65 M12x30 ストローク（5mm単位） 他の寸法は 特注型番 ミラー型番 D F A1 A2 A3 Min. Max. 下記型番と同じ LS20-SP0 LS20-SP0-S 5 45 Stroke +19 Stroke + 30 - - - LS.20050L ! LS20-SP3 LS20-SP1 LS20-SP1-S 55 70 Stroke + 19 Stroke + 30 Stroke - 50 12 22 LS.20050L LS20-SP2 LS20-SP2-S 80 95 Stroke + 19 Stroke + 30 Stroke - 75 12 22 LS.20075L Stroke = 125 LS20-SP3 LS20-SP3-S 105 150 Stroke + 19 Stroke + 30 Stroke - 100 12 22 LS.20100L D F A1 LS30-SP0 LS30-SP0-S 5 45 Stroke + 22 Stroke + 39 - - - LS.30050L 125 + 19 125 + 30 125- 100 LS30-SP1 LS30-SP1-S 55 70 Stroke + 22 Stroke + 39 Stroke - 50 18 35 LS.30050L = = = 144 155 25 LS30-SP2 LS30-SP2-S 80 95 Stroke + 22 Stroke + 39 Stroke - 75 18 35 LS.30075L LS30-SP3 LS30-SP3-S 105 150 Stroke + 22 Stroke + 39 Stroke - 100 18 35 LS.30100L IMPORTANT ! 角度オプション Standard 型閉時 型開時 Part LS.xxxxxxL +25 º -25º Standard Max. E/2 Mirror Part LS.xxxxxxL Max. E/2 Part LS.xxxxxxL-S お客様で 準備してください EXAMPLE

コア側加工寸法 キャビ側加工寸法 øR +1 E+0.1 A3+2 U+0.1 W+0.1 N P P Min.1 D+10 F+6 S T øQ øV +1 +0.1 A1+2 K +0.3 øM H7 Y B±0.05 +0.1 C±0.05 X A+0.3 C±0.05 B±0.05 J Mirror Side Part Customer Slide not included +1 A1+2 r4 +0.1 G+0.2 +1 A2+2 U V W X Y Z 23 12 16.3 22 21 10.7 23 12 16.3 22 21 10.7 Standard Side Part 23 12 16.3 22 21 10.7 27.5 20 20.5 33 24 12.7 27.5 20 20.5 33 24 12.7 ! IMPORTANT 27.5 20 20.5 33 24 12.7 スライド入子に 溝加工しLSと連結 組込みガイドライン ❶ ❷ Z Stroke Stroke Z ! ! IMPORTANT スライド入子とロッキングが 干渉しないよう 注意してください

110mmの型開きで100mmのスライドストロークを実現！ CUMSA NEW SYSTEM CUMSA SOLUTION BENEFIT  100％メカニカルソリューション ≈110  コンパクト設計  組込み容易な縦型ハウジング  金型構造のシンプル化により PLAY サイズダウンを実現  成形機のサイズダウン 金型のサイズダウンを実現 従来のシステム With With 油圧シリンダ アンギュラピン ≈220 ≈150 GREAT ADVANTAGES あらゆるスライドに適応 本システムはシンプルな機械加工であらゆるスライドに連結することが可能です マルチオプション 2種類のロッド径と3種類のストローク（50、75、100mm）を標準化 本システムはスライド角度-25°～+25°に対応します 省スペース コンパクト設計により、最少の組込みスペースを実現します コスト削減 従来のアンギュラピンや油圧シリンダが不要です。
