測域センサ【データ出力タイプ】

UST-10/20LX

暮らしの中をさりげなくサポート。よりコンパクトで身近になりました。

北陽電機株式会社

反射光が返ってくるまでの飛行時間を測定、物体までの距離を計測します。

もっと見る 閉じる

測域センサ【データ出力タイプ】UST-10/20LXのダウンロード (734.4Kb)

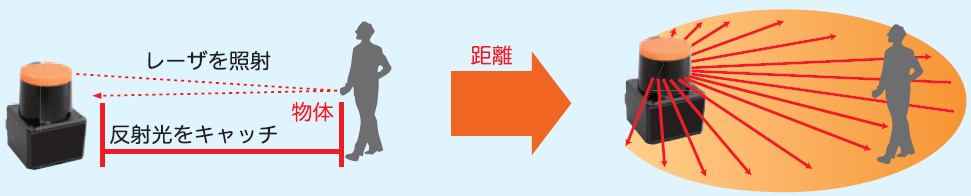

測定原理

○反射光が返ってくるまでの飛行時間を測定、物体までの距離を計測
○センサ内で光学系を回転させ水平方向のスキャニングを行う
*この商品は半導体レーザ(905nm)を使用しており、FDA/IECレーザ安全規格のクラス1に相当、通常の操作条件下で安全なレーザとみなされています。

コンパクトでハイスペック

○コンパクトサイズ
W50×D50×H70mm
○ハイスペック
検出距離・・・10/20m仕様
走査角度・・・270度
走査時間・・・25msec
角度分解能・・0.25度

高い位置検出能力

○検出物体の位置、サイズ、移動方向を把握

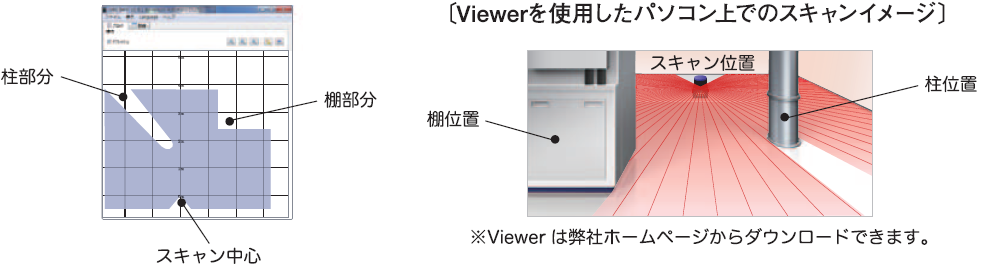

○Viewerでスキャンイメージを表示

主な用途 ○空間タッチパネルとして
ゲーム機の映像連動システム等に応用可能
○道案内や介護用ロボット
自律走行ロボットの「目」として
○ラジコンヘリに搭載
小型軽量でラジコンヘリに搭載可能。 環境認識や障害物検出に。
○体験型コンテンツとして
全身で体感して遊べる最新型コンテンツに
URL http://www.hokuyo-aut.co.jp/search/single.php?serial=16
UST-10LX ○品コード UUST103
○検出距離
検出保証範囲:0.06m~10m(白ケント紙)
0.06m~4m(反射率10%時)
最大検出距離:30m(出力限界値)
UST-20LX ○品コード UUST104
○検出距離
検出保証範囲:0.06m~20m(白ケント紙)
0.06m~8m(反射率10%時)
最大検出距離:60m(出力限界値)
光源 半導体レーザー λ=905nm、レーザー安全クラス1
電源電圧 DC12V/24V (動作電圧範囲10~30V リップル10%以内)
消費電力 ○UST-10LX
検出保証値 0.06~10m(白ケント紙)
      0.06~4m(反射率10%時)
最大検出距離:30m(出力限界値)
○UST-20LX
検出保証値 0.06~20m(白ケント紙)
      0.06~8m(反射率10%時)
最大検出距離:60m(出力限界値)
消費電力 150mA以下、(DC24V) 但し、起動時に突入電流約450mA必要
検出距離及び検出体 ○UST-10LX
検出保証値 0.06~10m(白ケント紙)
      0.06~4m(反射率10%時)
最大検出距離:30m(出力限界値)
○UST-20LX
検出保証値 0.06~20m(白ケント紙)
      0.06~8m(反射率10%時)
最大検出距離:60m(出力限界値)
測距精度 ±40mm※精度は出荷時の基準環境下による基準反射板(白ケント紙)による精度です。
繰返し精度 σ<30mm※精度は出荷時の基準環境下による基準反射板(白ケント紙)による精度です。
走査角度 270度
走査時間 25msec(モーター回転数 2400rpm)
角度分解能 0.25度
インターフェース Ethernet 100BASE-TX(Auto-negotiation)
使用周囲温度・湿度 ₋10~50℃ 85%RH (但し、結露、凍結が無いこと)
耐振動 ○10~55Hz 複振幅1.5mm X.Y.Z方向 各2時間
○55~200Hz 98m/s2 スィープ2分 X.Y.Z方向 各1時間
耐衝撃 196m/s2 (20G) X.Y.Z方向 各10回
保護構造 IP65
質量 130g(ケーブル除く)
外寸寸法(W×D×H) 50×50×70mm(本体のみ)

関連カタログ

測域センサ【データ出力タイプ】の関連カタログ

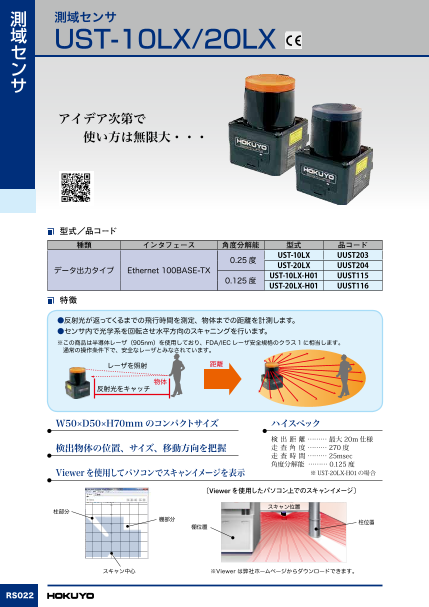

測域センサ【データ出力タイプ】UST-10/20LX
