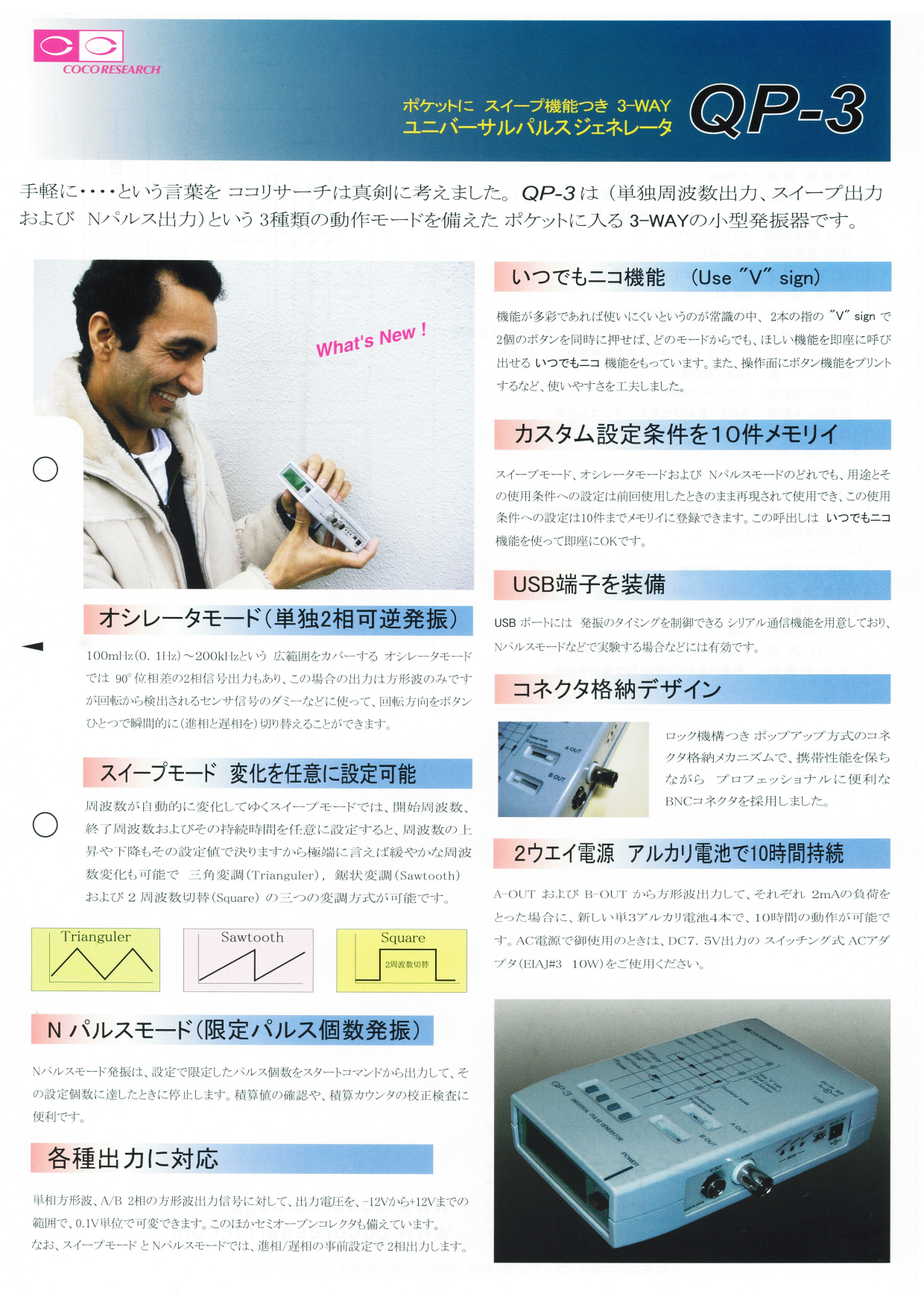

ユニバーサル・パルスジェネレータ

QP-3(生産終了予定)

計器類の較正、ダミー信号入力に【生産終了予定】

【生産終了予定品】
3種類(単独周波数出力、スイープ出力、Nパルス出力)の動作モードを備えた小型発振器です。スイープモード、オシレータモード、Nパルスモードのどれでも、使用条件の設定を10件までメモリ登録できます。新しい単3アルカリ電池4本で、10時間の動作が可能です。

■いつでもニコ機能
２個のボタンを同時に押せば、どのモードからでも、ほしい機能を即座に呼び出せます。また、操作面にボタン機能をプリントするなど、使いやすさを工夫しました。

■カスタム設定条件を10件メモリ
スイープ、オシレータ、Ｎパルスモードのどれでも、用途とその使用条件設定は10件までメモリ登録、呼び出しができます。呼び出しはいつでもニコ機能で即座にできます。

■USB端子を装備
USBボードには、発振のタイミングを制御できるシリアル通信を用意し、Ｎパルスモードなどで実験する場合などに有効です。

■コネクタ格納デザイン
ロック機能つき、ポップアップ方式のBNCコネクタ格納メカニズム

■２ウェイ電源　アルカリ電池で10時間持続
新しい単３アルカリ電池４本で、10時間の動作が可能です（A-OUTおよびB-OUTから方形波出力し、それぞれ2ｍAの負荷をとった場合）。AC電源は、付属のDC7.5V出力のスイッチング式ACアダプタ（EIA#3 10Ｗ）をご使用ください。

■オシレータモード（単独２相加逆発振）
100mHz（0.1Hz）～200kHzをカバーするオシレータモードでは、90°位の相差の２相信号出力もあり（この場合の出力は方形波のみ）、回転検出したセンサ信号のダミーなどに使って、回転方向をボタンひとつで瞬間的に（進相と遅相を）切り替えできます。

■ スイープモード　変化を任意に設定可能
周波数が自動的に変化するスイープモードでは、開始周波数、終了周波数およびその持続時間を設定して、三角変調（Trianguler）、鋸状変調（Sawtooth）、２周波数切替（Square）の三つの変調方式が可能です。

■Ｎパルスモード（限定パルス個数発振）
Ｎパルスモード発振は、設定したパルス個数を出力し、その個数に達したときに停止します。積算値の確認や、積算カウンタの校正検査に便利です。

■各種出力に対応
単相方形波、Ａ/Ｂ相の方形波出力信号に対して、出力電圧を-12V~+12Ｖまで　0.1Ｖ単位で可変できます。このほかセミオープンコレクタも備えています。
スイープモードとＮパルスモードでは、進相/遅相の事前設定で２相出力します。
