エンジン性能を左右するカムシャフトの品質保証をより確かなものへ
一般的に複雑な形状をしているカムシャフト。目視での検査が難しく、品質保証の負担が大きい外観検査を機械化しました。
撮像と同時にリアルタイムで瑕疵を検出し、OK・NG判定を瞬時に提示します 。同一径であれば様々な長さのシャフトに対応可能で、微細な欠陥も逃さず捉えます 。
AIオプションにより瑕疵の分類も自動化可能。熟練度に依存しない判定の標準化と検査コストの削減、検査員の負担軽減を同時に実現します 。
このカタログについて
| ドキュメント名 | カムシャフト外観検査装置 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 登録カテゴリ | |
| 取り扱い企業 | アイエスシー株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

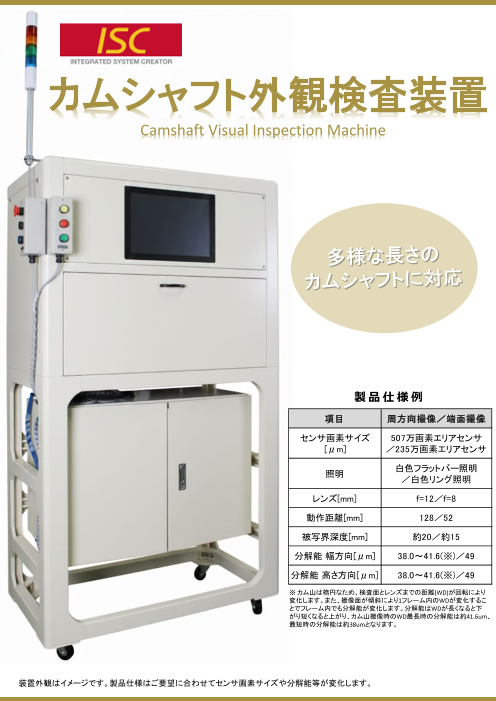

Page1
スライド番号 1
カムシャフト外観検査装置
Camshaft Visual Inspection Machine
製品仕様例
項目 周方向撮像／端面撮像
センサ画素サイズ 507万画素エリアセンサ
[μm] ／235万画素エリアセンサ
白色フラットバー照明
照明
／白色リング照明
レンズ[mm] f=12／f=8
動作距離[mm] 128／52
被写界深度[mm] 約20／約15
分解能 幅方向[μm] 38.0～41.6(※)／49
分解能 高さ方向[μm] 38.0～41.6(※)／49
※ カム山は楕円なため、検査面とレンズまでの距離(WD)が回転により
変化します。また、撮像面が傾斜により1フレーム内のWDが変化するこ
とでフレーム内でも分解能が変化します。分解能はWDが長くなると下
がり短くなると上がり、カム山撮像時のWD最長時の分解能は約41.6um、
最短時の分解能は約38umとなります。
装置外観はイメージです。製品仕様はご要望に合わせてセンサ画素サイズや分解能等が変化します。
Page2
スライド番号 2
製品の特長
✓ 様々な長さのカムシャフトに対応可能(同一の径に対応)
✓ 撮像と検査をほぼ同時に実施
✓ シャフト表面に発生する多様な瑕疵を検出可能(AIオプション有)
複雑な形状にできた瑕疵も見逃さない光学設計
▼部位別専用光学系によるデュアル撮像システム▼
▼カム回転時のワークディスタンス変動にも対応▼
検査対応瑕疵
1 素材肌残り 5 円周キズ 9 切粉圧着 13 バリ洗未加工
2 荒加工残り 6 打痕 10 未加工 14 異物付着
3 ビビリマーク 7 バリ残り 11 錆 15 埋め栓未加工
4 キズ 8 フラット削れ 12 シミ 16 ネジ山つぶれ
瑕疵の分類も必要な場合はAIオプションにて実施できます(AIは追加オプションとなります)。
お問い合わせ先
アイエスシー株式会社
〒211-0002 川崎市中原区上丸子山王町一丁目874番地5 ユーテムビル2階
TEL：044-982-1352 FAX：044-982-1354
外観検査装置のご相談 http://www.isc-net.co.jp
