鋼板検査装置

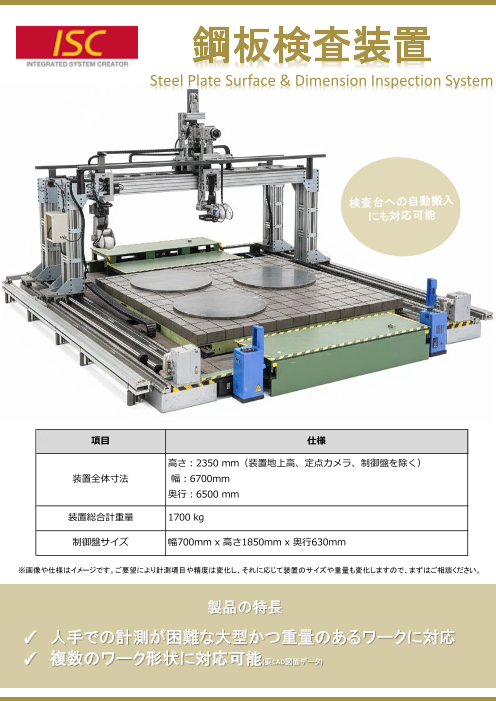

鋼板検査装置 Steel Plate Surface & Dimension Inspection System 項目 仕様 高さ：2350 mm（装置地上高、定点カメラ、制御盤を除く） 装置全体寸法 幅：6700mm 奥行：6500 mm 装置総合計重量 1700 kg 制御盤サイズ 幅700mm x 高さ1850mm x 奥行630mm ※画像や仕様はイメージです。ご要望により計測項目や精度は変化し、それに応じて装置のサイズや重量も変化しますので、まずはご相談ください。 製品の特長 ✓ 人手での計測が困難な大型かつ重量のあるワークに対応 ✓ 複数のワーク形状に対応可能(要CAD図面データ)

狂いのない品質へ。鋼板検査の新たな基準。 大型鋼板の表面・寸法を0.01ミリ単位の精度で徹底検査。人手では計測が難しいわずかな歪みや寸法違いも見逃 さず、製造工程における品質管理を飛躍的に向上させます。 また、お客様ごとに報告書のフォーマットが異なっても、それぞれの記録様式に沿って検査結果を自動作成可能。 安定した自動検査と素早い報告で、貴社製品の信頼性を次世代のレベルへと導き、御社の価値を高めます。 製品仕様 項目 仕様 ガス、プラズマ、レーザー切断された鋼材切断品 検査対象 （バリ等の仕上げ完了状態） 検査対象鋼種 JIS規格 SS400、SM490A 黒皮材（高炉材、電炉材） 四角形：16〜90 mm 検査対象板厚 円盤・異形製品：22〜80 mm 四角形（正方形、長方形）：最大2600 mm x 2600 mm、 最小500 mm x 500 mm 検査対象形状・寸法 円盤・異形製品：最大2000 mm x 2000 mm 最小500 mm x 500 mm 製品単重 最大2,000 kg 測定項目 平坦度（歪み）計測、寸法計測（外形寸法、穴径、PCD、開先寸法） 平坦度計測精度 1 mm 寸法計測精度 0.1 mm 寸法計測分解能 0.01 mm 光切断プロファイラ測定範囲 Z（深度）：96 mm　　X：62 mm ラインスキャンカメラ計測幅 245.76 mm お問い合わせ先 アイエスシー株式会社 〒211-0002 川崎市中原区上丸子山王町一丁目874番地5 ユーテムビル2階 TEL：044-982-1352 FAX：044-982-1354 外観検査装置のご相談 http://www.isc-net.co.jp
