装置化で検査精度・効率アップ
2次元と3次元データを用い、5～75μmの分解能で金属製プレス品の傷・歯曲がり・真円度などの外観と形状異常を両面検査。搬送、反転、検査、振り分け(良・不良・不明)の工程をすべて自動で行います。
検査の所要時間は約1秒と、目視検査に比べ大幅な短縮が可能です。
このカタログについて
| ドキュメント名 | プレス品検査装置 |
|---|---|
| ドキュメント種別 | 事例紹介 |
| 登録カテゴリ | |
| 取り扱い企業 | アイエスシー株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

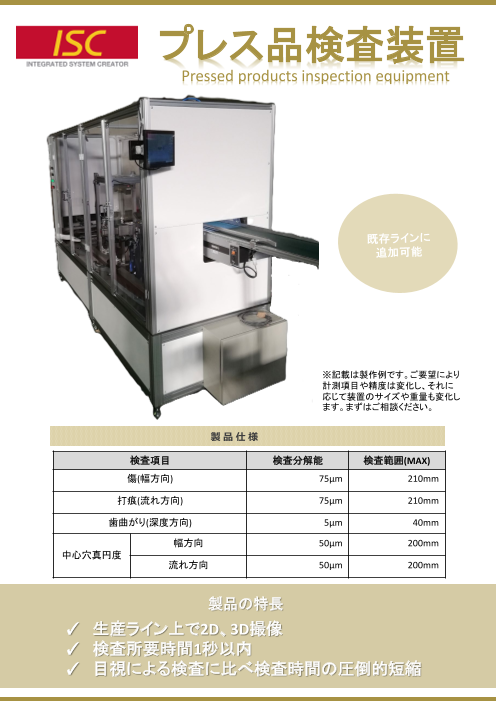

Page1
スライド番号 1
プレス品検査装置
Pressed products inspection equipment
※記載は製作例です。ご要望により
計測項目や精度は変化し、それに
応じて装置のサイズや重量も変化し
ます。まずはご相談ください。
製品仕様
検査項目 検査分解能 検査範囲(MAX)
傷(幅方向) 75μm 210mm
打痕(流れ方向) 75μm 210mm
歯曲がり(深度方向) 5μm 40mm
幅方向 50μm 200mm
中心穴真円度
流れ方向 50μm 200mm
製品の特長
✓ 生産ライン上で2D、3D撮像
✓ 検査所要時間1秒以内
✓ 目視による検査に比べ検査時間の圧倒的短縮
Page2
スライド番号 2
装置化で検査精度・効率アップ
導入背景：採用難で検査員の確保が年々困難に
ご 要 望 ：検査工程の機械化、それに伴う精度向上と検査結果の平準化
課 題 :搬送部分を工夫し、ワーク両面を検査する必要あり。画像処理における難易度が高め
既存ラインに撮像機器と搬送機構を追加。人手を介さない検査を実現
2次元と3次元データを用い、5～75μmの分解能で金属製プレス品の傷・歯曲がり・真円度などの外観
と形状異常を両面検査。搬送、反転、検査、振り分け(良・不良・不明)の工程をすべて自動で行います。
検査の所要時間は約1秒と、目視検査に比べ大幅な短縮が可能です。
裏
面
の
撮
像
・
検
査
撮像(三次元) 撮像(二次元) 裏面へ反転
検査結果ごとに
検査結果例 ワークを振り分け
お問い合わせ先
アイエスシー株式会社
〒211-0002 川崎市中原区上丸子山王町一丁目874番地5 ユーテムビル2階
TEL：044-982-1352 FAX：044-982-1354
外観検査装置のご相談 http://www.isc-net.co.jp
