大型ワークに1μmの精密さで自動計測・検査
・大型ワークにも1μmの高分解能で対応可能
・最大2000mm幅のワークに対応
・多項目同時に精密計測・検査可能
ご要望に応じ計測項目や精度が変化します。まずはご相談ください。
このカタログについて
| ドキュメント名 | 鋼板精密検査装置 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 登録カテゴリ | |
| 取り扱い企業 | アイエスシー株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド番号 1

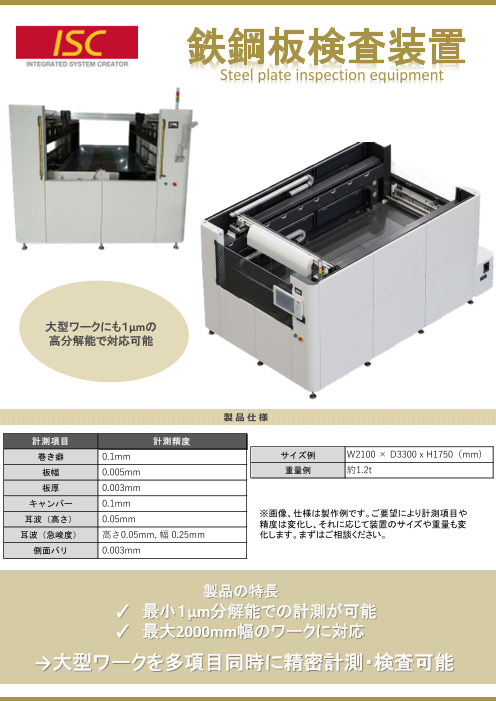

鉄鋼板検査装置
Steel plate inspection equipment
大型ワークにも１μmの
高分解能で対応可能
製品仕様
計測項目 計測精度
巻き癖 0.1mm サイズ例 W2100 × D3300 x H1750（mm)
板幅 0.005mm 重量例 約1.2t
板厚 0.003mm
キャンバー 0.1mm
耳波（高さ） 0.05mm ※画像、仕様は製作例です。ご要望により計測項目や
精度は変化し、それに応じて装置のサイズや重量も変
耳波（急峻度） 高さ0.05mm, 幅 0.25mm 化します。まずはご相談ください。
側面バリ 0.003mm
製品の特長
✓ 最小１μm分解能での計測が可能
✓ 最大2000mm幅のワークに対応
→大型ワークを多項目同時に精密計測・検査可能
