状態監視システム S-CMS 概　要 ギヤモータの故障を未然に検知！ ギヤモータの故障を未然に検知できる状態監視システムが登場！ ■ ギヤモータの振動検出による故障検知が可能 ・ギヤモータの異常振動を判定 ■ ギヤモータの振動の傾向管理により、メンテナンス時期の予測が可能 ・故障の予防保全による生産ラインのダウンタイムの短縮 ■ 高所、高温環境などに設置してあるギヤモータの状態監視 ・ギヤモータの常時監視（振動）による点検作業の効率化 状態監視システムS-CMSの構成 機械装置 (ギヤモータ搭載 ) 上位装置 目　次 概　要 ............................................................................. 1 適用例 ............................................................................. 4 特　長 ............................................................................. 2 配　線 ............................................................................. 5 機　能 ............................................................................. 3 仕　様 ............................................................................. 6 1

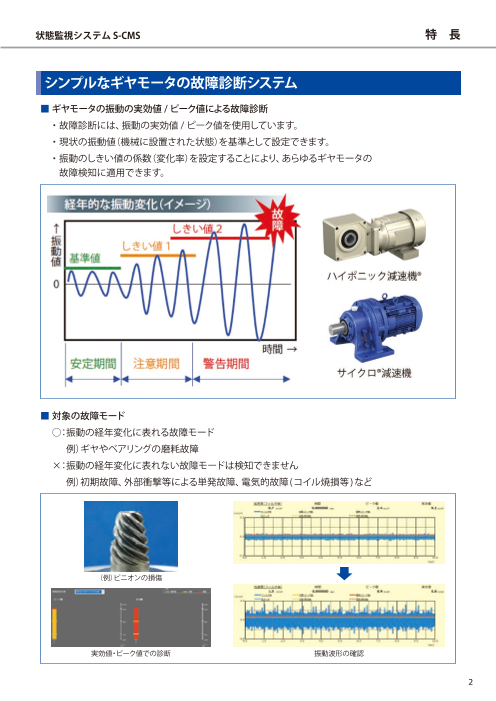

状態監視システム S-CMS 特　長 シンプルなギヤモータの故障診断システム ■ ギヤモータの振動の実効値 / ピーク値による故障診断 ・故障診断には、振動の実効値 /ピーク値を使用しています。 ・現状の振動値（機械に設置された状態）を基準として設定できます。 ・振動のしきい値の係数（変化率）を設定することにより、あらゆるギヤモータの 故障検知に適用できます。 ■ 対象の故障モード ○：振動の経年変化に表れる故障モード 例）ギヤやベアリングの磨耗故障 ×：振動の経年変化に表れない故障モードは検知できません 例）初期故障、外部衝撃等による単発故障、電気的故障(コイル焼損等)など （例）ピニオンの損傷 実効値・ピーク値での診断 振動波形の確認 2

状態監視システム S-CMS 機　能 ■ 計測機能 ● 振 動波形データの送信 ①振動波形の確認が容易 高速通信機能の採用により、パソコンへ振動の生 ② 精密診断に波形データを活用可能 波形データの保存ができます。 (振動のFFT分析等) ● 振動値の補正機能 オートキャリブレーション機能により、初期の値を 基準値として自動設定ができます。 振動データのフィルタリング・平均処理の機能 設置場所や使用環境により外乱となる振動成分を 〈フィルタ処理前〉 〈フィルタ処理後〉 除去することができます。 ● 計測時間の任意設定 計測トリガ、遅延時間、計測時間の設定により振動 の安定区間の計測ができます。 間欠運転の用途に対応できます。 ■ モニタ機能（パソコン画面の表示） ● 簡易診断結果のモニタ 振動のピーク値/実効値のしきい値と測定値を 一覧することができます。 （表示例：12チャネルでの測定） ● トレンドモニタ 振動データを時系列に表示し振動の傾向管理が できます。 ギヤモータのメンテナンス・交換時期の予測に 適用できます。 ● 振 動波形モニタ 振動波形の表示と保存ができます。 異常時の波形確認が容易にできます。 3

状態監視システム S-CMS 適用例 ■ ギヤモータ用状態監視システムの適用例 • 振動センサ（SVS-016）は、ギヤモータへの取り付けが容易な、コンパクトタイプ • 検知ユニットは、4チャネルと12チャネルのラインナップ（最大12個の振動センサの接続が可能） • パソコン１台で最大16台の検知ユニットの接続ができます。 12チャネルの検知ユニットを使用する場合、最大192台（16×12）のギヤモータに適用できます。 • パソコンと高速通信で、振動データを送信することができます。 Ethernetまたは、Wi-F（i オプション）を選択（診断結果、振動データ、パラメータの通信） • P LCとDI/DOで接続することができます。（DI：計測開始トリガ、DO：診断結果） ■ 取付方法 振動センサ 検知ユニット （SVS-016） （SDU-004、SDU-012） 取付穴（∅5.2貫通） 取付穴 （４か所） ギヤモータにネジ（M5）か接着剤で取り付けます。 ケースの取付穴を使用し、ねじ等で固定できます。 SDU-004：H×W＝160×160（∅4.5） SDU-012：H×W＝110×160（∅4.5） 4

状態監視システム S-CMS 配　線 ■ 配線図 • 検知ユニット、振動センサの動作にはDC24V電源（1A）の供給が必要となります。 DC24V電源は、お客様で準備してください。 ■ 使用ケーブル • 各ケーブルは市販のケーブル（下表の推奨市販品）を使用することができます。 • D I/DOの配線は、トリガ入力やアラーム出力の必要に応じて配線してください。 品　名 品　番 メーカ 備　考 両側M8コネクタ4極 センサケーブル FSC10-B-＊シリーズ ミスミ 連結して最大50mまで使用可 片側M12コネクタ4極DC用 電源ケーブル（ DC24V電源用） XS2F-D421-＊80シリーズ オムロン 片側4芯ケーブル 片側M12コネクタ4極 通信ケーブル（ Ethernet用） XS5W-T421-＊MCシリーズ オムロン 片側RJ45コネクタ ■ 電源ケーブルの結線 M12コネクタ ケーブル色 配　線 ピン番号 ① 茶 DC24V（＋） ② 白 DC24V（－） ③ 青 NC ④ 黒 FG 5

状態監視システム S-CMS 仕　様 ■ 振動センサ（SVS-016）仕様 項　目 仕　様 電源電圧 検知ユニットより供給（M8コネクタ） 振動周波数帯域 1.6kHz 振動測定レンジ ±16G 使用環境 取付面温度-10～85℃、周囲湿度95%以下（結露なきこと）、保護方式IP65相当（屋内） 外形寸法/質量 ∅20mm×12.8mm（突起部除く）/30g ■ 検知ユニット（SDU-004、SDU-012）仕様 項　目 仕　様 電源電圧/消費電流 DC24V±10%/1A以下（M12コネクタ） サンプリング周波数 最大25.6kHz Ethernet 10/100BASE-T　（M12コネクタ） 上位との通信注） Wi-F（i オプション） IEEE802.11b/g/n　2.4GHz帯 計測トリガ×センサチャネル数、アラームリセット×2チャネル 入力DI DC24Vシンク/ソース入力対応 スプリング接続式端子台（ ケーブルグランド引込） デジタル入出力 注意アラーム×センサチャネル数+警告アラーム×センサチャネル数 出力DO オープンコレクタ出力（ DC24Vシンク出力） スプリング接続式端子台（ ケーブルグランド引込） 使用環境 周囲温度-10～50℃、周囲湿度95%以下（結露なきこと）、保護方式IP65相当（屋内） SDU-004（4チャネル） 125×175×60mm（突起部除く）/0.6kg 外形寸法/質量 SDU-012（12チャネル） 175×175×75mm（突起部除く）/0.9kg 注）Ethernetまたは、Wi-Fiのどちらかを選択 ■ PCソフトウェア仕様（設定・モニタ用） 項　目 仕　様 計測開始トリガ 周期起動 /外部信号起動（ 遅延時間設定可） 計測時間関連 サンプリング周波数、計測時間、診断周期 診断方法 実効値、ピーク値 正常時の振動加速度を設定（単位:m/s2） 設　定 診断基準値 自動設定（オートキャリブレーション）機能有 診断閾値 注意、警告レベルを診断基準値に対する係数で設定 フィルタリング ローパスフィルタ（LPF）、ハイパスフィルタ（HPF）の設定 ピーク値平均化 ０（平均化なし）、2～10回（平均化回数設定） 診断結果参照 実効値、ピーク値による診断結果の表示 モニタ トレンド表示 実効値、ピーク値のトレンド表示 波形表示 振動波形表示 ■ 外形寸法図 175 175 電源用コネクタ 12.8 36.5 Ethernet用コネクタ 6.5 20 ∅11.5 コネクタ 電源用コネクタ センサ用コネクタ Ethernet用コネクタ ケーブルグランド ケーブルグランド センサ用コネクタ 振動センサ 検知ユニット（4チャネル） 検知ユニット（12チャネル） 6 20 60 125 75 175 ∅5. 2
