プレストNEOギヤモータ・ハイポニック減速機

製品カタログ

使いやすさを極めたプレストNEO、ワイドバリエーションを持つハイポニック

『プレストNEOギヤモータ』は、ギヤモータに求められる使いやすさを極めた平行軸ギヤモータ、『ハイポニック減速機』は、15W~11kWのワイドバリエーション直交軸ギヤモータです。
(プレストNEOギヤモータ・ハイポニック減速機は、住友重機械ギヤモータ株式会社の製品です。)

【製作範囲】
プレストNEOギヤモータ
・容量:40W〜2.2kW
・減速比:3〜200
・モータ種類:三相・プレミアム効率・高効率・インバータ用・単相・屋外形・安全増防爆形・海外規格対応

ハイポニック減速機
・容量:15W〜11kW
・減速比:5〜1440
・モータ種類:三相・プレミアム効率・高効率・インバータ用・単相・屋外形・防水対応・安全増防爆形・海外規格対応・入力ホロー形

このカタログについて

ドキュメント名 プレストNEOギヤモータ・ハイポニック減速機
ドキュメント種別 製品カタログ
ファイルサイズ 40.7Mb
関連製品
登録カテゴリ
取り扱い企業 住友重機械工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

サイクロ減速機
製品カタログ

住友重機械工業株式会社

ベベル・バディボックス減速機Hシリーズ
製品カタログ

住友重機械工業株式会社

サーボモータ用遊星歯車減速機『IBシリーズPEタイプ』
製品カタログ

住友重機械工業株式会社

このカタログの内容

Page1

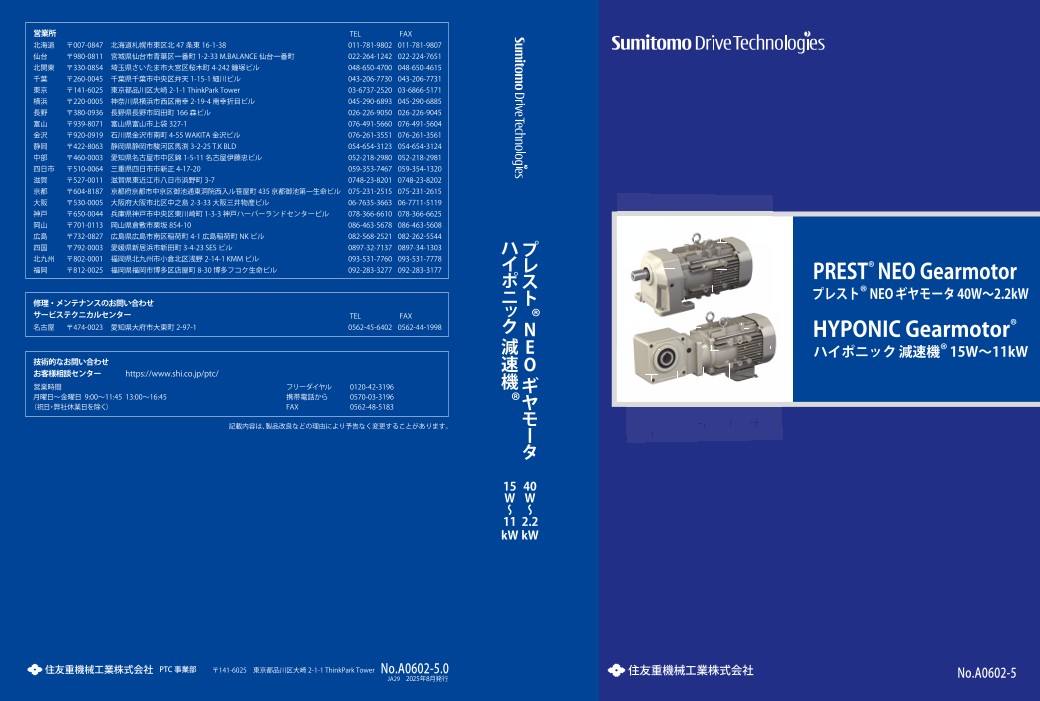

営業所(住 友重機械精機販 売株式会社) TEL FAX 北海道 〒007-0847 札幌市東区北 47 条東 16-1-38 011-781-9802 011-781-9807 仙台 〒980-0811 仙台市青葉区一番町 3-3-16(オー・エックス芭蕉の辻ビル) 022-264-1242 022-224-7651 茨城 〒310-0803 水戸市城南 2-1-20(井門水戸ビル) 029-306-7608 029-306-7618 北関東 〒330-0854 さいたま市大宮区桜木町 4-242(鐘塚ビル) 048-650-4700 048-650-4615 千葉 〒260-0045 千葉市中央区弁天 1-15-1(細川ビル) 043-206-7730 043-206-7731 東京 〒141-6025 東京都品川区大崎 2-1-1(ThinkPark Tower) 03-6737-2520 03-6866-5171 横浜 〒220-0005 横浜市西区南幸 2-19-4(南幸折目ビル) 045-290-6893 045-290-6885 長野 〒380-0936 長野市岡田町 166(森ビル) 026-226-9050 026-226-9045 北陸 〒939-8071 富山市上袋 327-1 076-491-5660 076-491-5604 金沢 〒920-0919 金沢市南町 4-55(WAKITA 金沢ビル) 076-261-3551 076-261-3561 静岡 〒422-8063 静岡市駿河区馬渕 3-2-25(T.K BLD) 054-654-3123 054-654-3124 中部 〒460-0003 名古屋市中区錦 1-18-24( いちご伏見ビル ) 052-218-2980 052-218-2981 四日市 〒510-0064 三重県四日市市新正 4-17-20 059-353-7467 059-354-1320 滋賀 〒529-1601 滋賀県蒲生郡日野町大字松尾 334 0748-53-8900 0748-53-3510 京都 〒604-8187 京都市中京区御池通東洞院西入ル笹屋町 435(京都御池第一生命ビル) 075-231-2515 075-231-2615 大阪 〒530-0005 大阪市北区中之島 2-3-33(大阪三井物産ビル) 06-7635-3663 06-7711-5119 神戸 〒650-0044 神戸市中央区東川崎町 1-3-3(神戸ハーバーランドセンタービル) 078-366-6610 078-366-6625 岡山 〒701-0113 岡山県倉敷市栗坂 854-10 086-463-5678 086-463-5608 広島 〒732-0827 広島市南区稲荷町 4-1(広島稲荷町NKビル) 082-568-2521 082-262-5544 ハプ ® 四国 〒792-0003 愛媛県新居浜市新田町 3-4-23(SES ビル) 0897-32-7137 0897-34-1303 PREST NEO Gearmotor 北九州 〒802-0001 北九州市小倉北区浅野 2-14-1(KMMビル ) 093-531-7760 093-531-7778 イレ 福岡 〒812-0025 福岡市博多区店屋町 8-30(博多フコク生命ビル) 092-283-3277 092-283-3177 ポス プレスト® NEO 40W~2.2kW ニト ® 修理・メンテナンスのお問い合わせ ッ HYPONIC Gearmotor サービステ クニカルセン ター(住友重機械精機販売株式会社) TEL FAX ク N® ® 全国共通 〒474-0023 愛知県大府市大東町 2-97-1 0562-45-6402 0562-44-1998 ハイポニック 減速機 15W~11kWE サービスセ ンター(住友重 機械精機販売株式会社) TEL FAX プレミアム効率(IE3)モータ対応 北海道 〒007-0847 札幌市東区北 47 条東 16-1-38 011-781-9803 011-781-9807 O 東京 〒335-0031 埼玉県戸田市美女木 5-9-13 048-449-4766 048-449-4786 15 40 北陸 〒939-8071 富山市上袋 327-1 076-491-5660 076-491-5604 WW 大阪 〒567-0865 大阪府茨木市横江 2-1-20 072-637-3901 072-637-5774 〜〜 岡山 〒701-0113 岡山県倉敷市栗坂 854-10 086-464-3681 086-464-3682 福岡 〒812-0893 福岡市博多区那珂 3-16-30 092-431-2678 092-431-2694 11 2.2 kWkW 技術的なお問い合わせ お客様相談センター(住友重機械工業株式会社 PTC事業部) https://www.shi.co.jp/ptc/ フリーダイヤル 0120-42-3196 営業時間 携帯電話から 0570-03-3196 月曜日~金曜日 9:00~12:00 13:00~17:00 FAX 03-6866-5160 (土・日・祝日、弊社休業日を除く) プ 記載内容は、製品改良などの理由により予告なく変更することがあります。 レ ミ ア ム 効 率 IE3 モ ー タ 対 PTC 事業部  〒141-6025 東京都品川区大崎 2-1-1(ThinkPark Tower)No.A0602-4.0 応 JA13 2020.04 印刷 No.A0602-4 prestNEOhyonic_H1-H4.indd 1 2020/02/29 11:41
Page2

概要

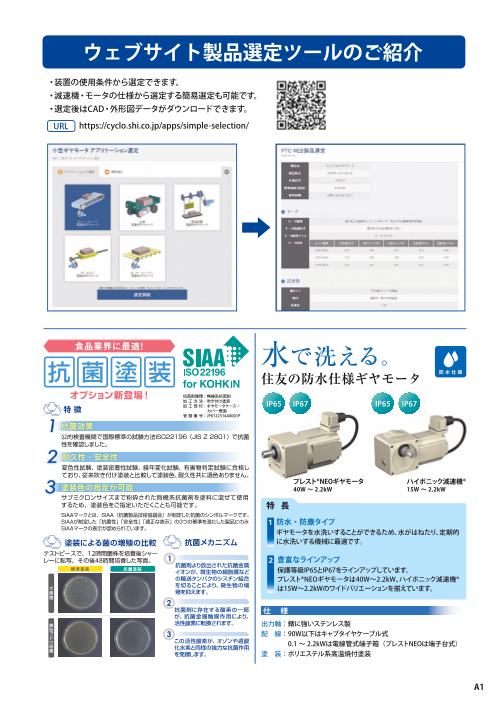

省エネルギーに貢献する トップランナーモータ対応 プレミアム効率(IE3) ■トップランナー基準におけるモータの効率規制 「エネルギー使用の合理化に関する法律(省エネ法)」によりエ ネルギー効率改善のための「トップランナー方式」が導入され、 2015年4月から三相誘導モータがトップランナー機器の対象とな り、効率規制(プレミアム効率IE3クラス)が開始されました。 本カタログは、規制対象製品に関してはプレミアム効率(IE3)ギ ヤモータに対応しています。 トレーサビリティに貢献します! 銘板がQRコード付になりました 製品銘板に記載されているQRコードを、読み取る注)と、製品情報が表示されます。 銘板が見えにくい場所に設置された機械でも、簡単に製品内容を確認することができ、 予備品や次回の同仕様品のご購入にも役立てることができます。 製番(製作番号) 形式 シリアルナンバー こんな時に便利! □✓ メンテナンスのため、製品情報を知りたい □✓ 使用製品の記録を取りたい □✓ 製品を更新したい 注)QRコードの読み取りには、専用の機器またはスマートフォンアプリをご使用ください。 食品業界に最適! 抗 菌 塗 装 水で洗える。 防 水 仕 様住友の防水仕様ギヤモータ オオププシショョンン新新登登場場!! 抗菌剤種類:無機系抗菌剤加 工 方 法:吹き付け塗装 特特 徴 徴 加 工 部 位:ギヤモータケース・ IP65 IP67 IP65 IP67 カバー表面 登 録 番 号:JP0122314A0001P 1 抗菌効果 公的検査機関で国際標準の試験方法ISO22196(JIS Z 2801)で抗菌 性を確認しました。 2 耐久性・安全性 変色性試験、塗装密着性試験、経年変化試験、有害物判定試験に合格し ており、従来吹き付け塗装と比較して塗装色、耐久性共に遜色ありません。 3 プレスト®NEOギヤモータ ハイポニック減速機®塗装色の指定が可能 40W ~ 2.2kW 15W ~ 2.2kW サブミクロンサイズまで粉砕された無機系抗菌剤を塗料に混ぜて使用 するため、塗装色をご指定いただくことも可能です。 特 長 SIAAマークとは、SIAA(抗菌製品技術協議会)が制定した抗菌のシンボルマークです。 SIAAが制定した「抗菌性」「安全性」「適正な表示」の3つの基準を満たした製品にのみ 1 防水・防塵タイプ SIAAマークの表示が認められています。 ギヤモータを水洗いすることができるため、水がはねたり、定期的 塗装による菌の増殖の比較 抗抗菌菌メメカカニニズズムム に水洗いする機械に最適です。 テストピースで、12時間菌株を培養後シャー レーに転写、その後48時間培養した写真。 1 2 豊富なラインアップ 抗菌剤より放出された抗菌金属 標準塗装 抗菌塗装 イオンが、微生物の細胞膜など 保護等級IP65とIP67をラインアップしています。 の輸送タンパクのシスチン結合 プレスト®NEOギヤモータは40W~2.2kW、ハイポニック減速機® 大 を切ることにより、微生物の増 殖を抑えます。 は15W~2.2kWのワイドバリエーションを揃えています。腸 菌 2 抗菌剤に存在する酸素の一部 仕 様 が、抗菌金属触媒作用により、 黄 活性酸素に転換されます。 出力軸:錆に強いステンレス製 色 ブ 3 配 線:90W以下はキャブタイヤケーブル式ド ウ この活性酸素が、オゾンや過酸 球 化水素と同様の強力な抗菌作用     0.1 ~ 2.2kWは電線管式端子箱(プレストNEOは端子台式)菌 を発揮します。 塗 装:ポリエステル系高温焼付塗装 A1
Page3

目次

A 概要 D ハイポニック減速機概要 J 技術資料    目次 A2    機種一覧表 D2  ギヤ部  銘板の見方 J2    特長 プレストNEOギヤモータ A4    モータ製作範囲一覧表 D10       潤滑 J3    特長 プレストNEOギヤモータ中空軸GHYMタイプ A5    標準仕様 D14       出力軸許容スラスト荷重 J4    特長 ハイポニック減速機 A6    形式記号と仕様記号 D16       ギヤモータの慣性モーメント GD2 J5    特長 アルタックスNEO A7    選定手順 D18       出力軸回転方向 J6    モータ バリエーション A8    取付の注意事項 D23       構造図 J9    プレミアム効率モータの特長 A9       出力軸詳細寸法 J12    プレミアム効率モータご使用の注意 A10    海外規格対応 A11 E ハイポニック減速機 RNYMタイプ       脚部詳細寸法(補助形式J1タイプ) J14       ギヤモータ取付時のご注意 J15    プロダクトラインアップ A12    仕様記号 E2       トルクアーム J16     三相モータ RN YMタイプ プレミアム効率三相モータ E9       出力軸安全カバー詳細寸法 J19 ZNHMタイプ B プレストNEOギヤモータ概要       プラグインシャフト J20    インバータ用三相モータ RNYMタイプ       ハイポニック減速機 枠番の変遷 J24   機種一覧表 B2 インバータ用プレミアム効率三相モータ E65  モータ部 モータ形式 J26    モータ製作範囲一覧表 B4    RNYMタイプ 高効率三相モータ(JIS C4212) E99       モータ特性表 J27    標準仕様 B8    RNYMタイプ 単相モータ 単相レバーシブルモータ E109       ブレーキ J34    形式記号と仕様記号 B10       結線 J46    選定手順 B12 F ハイポニック減速機 RNFMタイプ       端子箱 J66 ZNFMタイプ    仕様記号 F2       モータ据付関連寸法 J81 C プレストNEOギヤモータ     三相モータ       インバータ駆動について J82    ZNHM ZNFMタイプ 仕様記号 C2 RN FMタイプ プレミアム効率三相モータ F9       保護方式 冷却方式 J86     三相モータ       規格対応 J87 ZN HM ZNFMタイプ C7     インバータ用三相モータ プレミアム効率三相モータ RNF Mタイプ インバータ用プレミアム効率三相モータ F47  共通   塗装 J88     インバータ用三相モータ    RNFMタイプ 高効率三相モータ(JIS C4212) F65       素地調整 防錆基準 J89 ZNH M ZNFMタイプ インバータ用プレミアム効率三相モータ C33    RNFMタイプ 単相モータ 単相レバーシブルモータ F73       計算方法 計算式 J90    ZNHM ZNFMタイプ 高効率三相モータ(JIS C4212) C53 GHYMタイプ    ZNHM ZNFMタイプ 単相モータ C61 G ハイポニック減速機 RNHMタイプ K オプション    ZNHM ZNFMタイプ オプション製品 C75  使用環境 使用環境オプション一覧 K2    ZNHM ZNFMタイプ 防水形モータ C77    仕様記号 G2       食品機械用グリース潤滑 K3    ZNHM ZNFMタイプ 安全増防爆形モータ C87     三相モータ RN HMタイプ プレミアム効率三相モータ G7       抗菌塗装 K3   ZNHMタイプ 脚取付形(40W~90W) C93     インバータ用三相モータ       低温仕様 K4   GHYMタイプ 仕様記号 C96 RNH Mタイプ インバータ用プレミアム効率三相モータ G35  海外仕様 アメリカ向け/UL K6    三相モータ GH YMタイプ プレミアム効率三相モータ C98    RNHMタイプ 高効率三相モータ(JIS C4212) G55       カナダ向け/CSA K8    RNHMタイプ 単相モータ G63       アメリカ・カナダ向け結線 K10 RNYMタイプ       欧州向け/CEマーキング K16 H ハイポニック減速機 オプション製品       シンガポール向け/CEマーキング K20      東南アジア(シンガポールを除く)向け/CEマーキング K22    防水形モータ H3       中国向け/CCC・CEマーキング K26     RNYMタイプ 防水形 三相 H8       ロシア向け/EAC K30     RNYMタイプ 防水形 単相 H15 RNYXタイプ       欧州・シンガポール・東南アジア・中国・ロシア向け結線 K32 RNFMタイプ     RNFMタイプ 防水形 三相 H17       韓国向け/KS K36 (汎用フランジ形モータ用)     RNFMタイプ 防水形 単相 H24       韓国向け結線 K38     RNHMタイプ 防水形 三相 H27       モータ特性表 K40    安全増防爆形モータ H29       端子箱 K44     RNYMタイプ 三相 H32       世界の電源事情 K46     RNFMタイプ 三相 H34     RNHMタイプ 三相 H36 RNHMタイプ RNYXタイプ    RNYXタイプ 入力軸ホロー形 H39 L その他 (サーボモータ用) A2
Page4

A 概要 D ハイポニック減速機概要 J 技術資料    目次 A2    機種一覧表 D2  ギヤ部  銘板の見方 J2    特長 プレストNEOギヤモータ A4    モータ製作範囲一覧表 D10       潤滑 J3    特長 プレストNEOギヤモータ中空軸GHYMタイプ A5    標準仕様 D14       出力軸許容スラスト荷重 J4    特長 ハイポニック減速機 A6    形式記号と仕様記号 D16       ギヤモータの慣性モーメント GD2 J5    特長 アルタックスNEO A7    選定手順 D18       出力軸回転方向 J6    モータ バリエーション A8    取付の注意事項 D23       構造図 J9    プレミアム効率モータの特長 A9       出力軸詳細寸法 J12    プレミアム効率モータご使用の注意 A10    海外規格対応 A11 E ハイポニック減速機 RNYMタイプ       脚部詳細寸法(補助形式J1タイプ) J14       ギヤモータ取付時のご注意 J15    プロダクトラインアップ A12    仕様記号 E2       トルクアーム J16     三相モータ RN YMタイプ プレミアム効率三相モータ E9       出力軸安全カバー詳細寸法 J19 ZNHMタイプ B プレストNEOギヤモータ概要       プラグインシャフト J20    インバータ用三相モータ RNYMタイプ       ハイポニック減速機 枠番の変遷 J24   機種一覧表 B2 インバータ用プレミアム効率三相モータ E65  モータ部 モータ形式 J26    モータ製作範囲一覧表 B4    RNYMタイプ 高効率三相モータ(JIS C4212) E99       モータ特性表 J27    標準仕様 B8    RNYMタイプ 単相モータ 単相レバーシブルモータ E109       ブレーキ J34    形式記号と仕様記号 B10       結線 J46    選定手順 B12 F ハイポニック減速機 RNFMタイプ       端子箱 J66 ZNFMタイプ    仕様記号 F2       モータ据付関連寸法 J81 C プレストNEOギヤモータ     三相モータ       インバータ駆動について J82    ZNHM ZNFMタイプ 仕様記号 C2 RN FMタイプ プレミアム効率三相モータ F9       保護方式 冷却方式 J86     三相モータ       規格対応 J87 ZN HM ZNFMタイプ C7     インバータ用三相モータ プレミアム効率三相モータ RNF Mタイプ インバータ用プレミアム効率三相モータ F47  共通   塗装 J88     インバータ用三相モータ    RNFMタイプ 高効率三相モータ(JIS C4212) F65       素地調整 防錆基準 J89 ZNH M ZNFMタイプ インバータ用プレミアム効率三相モータ C33    RNFMタイプ 単相モータ 単相レバーシブルモータ F73       計算方法 計算式 J90    ZNHM ZNFMタイプ 高効率三相モータ(JIS C4212) C53 GHYMタイプ    ZNHM ZNFMタイプ 単相モータ C61 G ハイポニック減速機 RNHMタイプ K オプション    ZNHM ZNFMタイプ オプション製品 C75  使用環境 使用環境オプション一覧 K2    ZNHM ZNFMタイプ 防水形モータ C77    仕様記号 G2       食品機械用グリース潤滑 K3    ZNHM ZNFMタイプ 安全増防爆形モータ C87     三相モータ RN HMタイプ プレミアム効率三相モータ G7       抗菌塗装 K3   ZNHMタイプ 脚取付形(40W~90W) C93     インバータ用三相モータ       低温仕様 K4   GHYMタイプ 仕様記号 C96 RNH Mタイプ インバータ用プレミアム効率三相モータ G35  海外仕様 アメリカ向け/UL K6    三相モータ GH YMタイプ プレミアム効率三相モータ C98    RNHMタイプ 高効率三相モータ(JIS C4212) G55       カナダ向け/CSA K8    RNHMタイプ 単相モータ G63       アメリカ・カナダ向け結線 K10 RNYMタイプ       欧州向け/CEマーキング K16 H ハイポニック減速機 オプション製品       シンガポール向け/CEマーキング K20      東南アジア(シンガポールを除く)向け/CEマーキング K22    防水形モータ H3       中国向け/CCC・CEマーキング K26     RNYMタイプ 防水形 三相 H8       ロシア向け/EAC K30     RNYMタイプ 防水形 単相 H15 RNYXタイプ       欧州・シンガポール・東南アジア・中国・ロシア向け結線 K32 RNFMタイプ     RNFMタイプ 防水形 三相 H17       韓国向け/KS K36 (汎用フランジ形モータ用)     RNFMタイプ 防水形 単相 H24       韓国向け結線 K38     RNHMタイプ 防水形 三相 H27       モータ特性表 K40    安全増防爆形モータ H29       端子箱 K44     RNYMタイプ 三相 H32       世界の電源事情 K46     RNFMタイプ 三相 H34     RNHMタイプ 三相 H36 RNHMタイプ RNYXタイプ    RNYXタイプ 入力軸ホロー形 H39 L その他 (サーボモータ用) A3
Page5

特長、プレストNEOギヤモータ ZNHM ZNFMタイプ

本カタログ掲載 プレスト®NEOギヤモータ プレスト®NEOギ*ヤ1 モータ 中空軸 GHYMタイプ PREST®NEO Gearmotor PREST®NEO Gearmotor Hollow Shaft GHYM Type ギヤモータに求められる使いやすさを極めた、平行軸ギヤモータです。 チェーンコンベア内部にすっきり取り付けられる、中空軸形ギヤモータです。 静かな環境でも使える低騒音 端子台内蔵で簡単配線 設計時にうれしいコンパクトさ パレットと干渉しにくい 高い噛合い率の歯車と高剛性設計で静かな運 コンパクトな端子箱に、配線がしやすい端子台 平行軸ギヤモータにおいて最も重要な「全長」 一般的な中空軸形ギヤモータをチェーンコンベア内部に取り付けた場合、搬送物の重さでパレットがたわみ、ギヤモータと干渉してしまうことがあります。 転音を実現しました。 を標準装備しました。 にこだわり、高剛性ケーシングの採用と新開発 プレストNEOギヤモータ中空軸GHYMタイプは、出力軸(中空軸)~ギヤケース端の距離を極力短くすることで、パレットとの干渉を避けています。 (0.1kW~2.2kW) のモータによりコンパクト化を実現しました。 低騒音ブレーキを標準採用し、ブレーキ動作音 を最大で20dB(当社比)低減しました。(0.1kW ブレーキ付の場合、整流器を端子箱に内蔵しま ギヤモータと干渉 搬送物 搬送物 ~2.2kW) した。 パレット パレット (40W~90Wはブレーキ部に内蔵) 設計の自由度が広がる大きな許容ラジアル荷重 高負荷容量軸受と高剛性ケーシングの採用に より大きな許容ラジアル荷重を実現しました。 お客様が設計する際の自由度が広がります。 一般的なギヤモータ プレストNEOギヤモータ 中空軸 GHYMタイプ 抜群の密封性能で信頼性向上 レイアウトの自由度が高い 出力軸側に長寿命材質のトリプルリップオイル 中空軸形ギヤモータは直交軸方式が一般的ですが、プレストNEOギヤモータ中空軸GHYMタイプは平行軸方式を採用しているため、コンベア長手方向の シールを採用しました。また、モータ側には長寿 スペースを取りません。 命材質オイルシールを2個採用し、信頼性を大 また被動軸(コンベア駆動軸)左右下方の自由な位置(出力軸方向は水平)に、取り付けることができます。 幅に向上しています。(0.1kW~2.2kW) トリプルリップ オイルシール ◆容  量: 40W~2.2kW ◆減 速 比: 3~200 取合寸法は全機種同一 端子台付端子箱 ◆モータ種類 : 三相・プレミアム効率 高効率・インバータ用 モータ容量0.2kW~0.75kW、減速比15~50をラインアップ。ギヤ枠番と中 端子箱は配線が簡単な端子台付を標準仕様としました。 単相・屋外・防水 空軸穴径は全機種同じ(モータ容量や減速比が違っても取合寸法は同一) ですので、コンベア部分の設計仕様を共通化することができます。 安全増防爆・海外規格 ◆容   量:0.2kW~0.75kW ◆減 速 比:15~50 ◆モータ種類:三相・プレミアム効率 A4
Page6

プレストNEOギヤモータ 中空軸 GHYMタイプ

本カタログ掲載 プレスト®NEOギヤモータ プレスト®NEOギ*ヤ1 モータ 中空軸 GHYMタイプ PREST®NEO Gearmotor PREST®NEO Gearmotor Hollow Shaft GHYM Type ギヤモータに求められる使いやすさを極めた、平行軸ギヤモータです。 チェーンコンベア内部にすっきり取り付けられる、中空軸形ギヤモータです。 静かな環境でも使える低騒音 端子台内蔵で簡単配線 設計時にうれしいコンパクトさ パレットと干渉しにくい ●高い噛合い率の歯車と高剛性設計で ●コンパクトな端子箱に、配線がしやす ●平行軸ギヤモータにおいて最も重要 一般的な中空軸形ギヤモータをチェーンコンベア内部に取り付けた場合、搬送物の重さでパレットがたわみ、ギヤモータと干渉してしまうことがあります。 静かな運転音を実現しました。 い端子台を標準装備しました。 な「全長」にこだわり、高剛性ケーシン プレストNEOギヤモータ中空軸GHYMタイプは、出力軸(中空軸)~ギヤケース端の距離を極力短くすることで、パレットとの干渉を避けています。 ●低騒音ブレーキを標準採用し、ブレー (0.1kW~2.2kW) グの採用と キ動作音を最大で20dB(当社比)低減 ●ブレーキ付の場合、整流器を端子箱に 新 開 発 の 搬送物 搬送物 しました。(0.1kW~2.2kW) 内蔵しました。 モータによ ギヤモータと干渉 パレット パレット (40W~90Wはブレーキ部に内蔵) りコンパク ト化を実現 しました。 設計の自由度が広がる大きな許容ラジアル荷重 ●高負荷容量軸受と高剛性ケーシングの 採用により大きな許容ラジアル荷重を 実現しました。お客様が設計する際の 自由度が広がります。 一般的なギヤモータ プレストNEOギヤモータ 中空軸 GHYMタイプ レイアウトの自由度が高い 中空軸形ギヤモータは直交軸方式が一般的ですが、プレストNEOギヤモータ中空軸GHYMタイプは平行軸方式を採用しているため、コンベア長手方向の 抜群の密封性能で信頼性向上 スペースを取りません。 また被動軸(コンベア駆動軸)左右下方の自由な位置(出力軸方向は水平)に、取り付けることができます。 ●出力軸側に長寿命材質のトリプルリッ プオイルシールを採用しました。また、 モータ側には長寿命材質オイルシール を2個採用し、信頼性を大幅に向上して います。(0.1kW~2.2kW) トリプルリップ オイルシール ◆容  量 : 40W~2.2kW ◆減 速 比 : 3~200 ◆モータ種類 : 三相・プレミアム効率 取合寸法は全機種同一 端子台付端子箱 高効率・インバータ用・単相 屋外・防水・安全増防爆 モータ容量0.2kW~0.75kW、減速比15~50をラインアップ。ギヤ枠番と中 端子箱は配線が簡単な端子台付を標準仕様としました。 海外規格 空軸穴径は全機種同じ(モータ容量や減速比が違っても取合寸法は同一) ですので、コンベア部分の設計仕様を共通化することができます。 ◆容   量:0.2kW~0.75kW ◆減 速 比:15~50 ◆モータ種類:三相・プレミアム効率 A5
Page7

ハイポニック減速機

本カタログ掲載 ハイポニック ® ®*減1 速機 アルタックス*1 NEO HYPONIC Gearmotor® ALTAX®NEO 15W~11kWのワイドバリエーション直交軸ギヤモータです。 サイクロ®減速機の減速機構を採用。高い耐衝撃性を持つコンパクトなギヤモータです。 サイクロ®減速機は減速部に、インボリュート歯車と異なる、独自の滑らかな 曲線(エピトロコイド平行曲線)を持つ「曲線板」を用いた特徴的な機構の インボリュートギヤは 減速機です。 少ない噛み合い率で 内歯車に採用された独自の円弧歯形との組み合わせで、折損がない滑らか 滑り接触 な転がり接触を可能にした、高い耐衝撃性を持っています。また、少ない減速 中空軸 段数で高い減速比を得ることもでき、高効率と高減速比の両立も可能です。 サイクロ®減速機 アルタックス®NEOは、サイクロ®減速機の機構を採用し、その特長を コンパクトサイズに納めた小型ギヤモータです。 サイクロ®減速機は 滑らかな転がり接触 サイクロ®の機構が小型ギヤモータ用に進化 減速部を両側からしっかりとサポートする「両持ち構造」と、独自の「多数歯数差歯形」の採用で低騒音化を実現しました。 減速比3~5、105、125~435は、遊星機構トラクションドライブを採用。さらに騒音を低減しています。 両持ち機構 多数歯数差歯形 遊星機構トラクションドライブ 中実軸 フランジ取付 中実軸 脚取付 高 効 率 タフ&長寿命 低 騒 音 ハイポニック減速機に採用されたハイポイドギ 歯車にクロムモリブデン鋼を採用し、浸炭焼き ベベルギヤより噛み合い率が大きいため、静か ヤは、ウォームギヤと比較して滑りが小さいた 入れを行っています。 に滑らかに回転を伝えることができます。 め、はるかに高い効率が得られます。 軽量コンパクト SF(サービスファクター)対応 ワイドバリエーション モーター軸とハイポイドピニオンを一体化し、ア SFを大きく取りたい場合、モータ容量を上げず 15W~11kWをラインアップ。 ルミ合金製のケーシングを採用しました。 に、減速機枠番のみ1サイズアップすることがで 0.25kW、0.55kW、1.1kW、3.0kWの中間容量も標 (一部機種を除く) きます。 準で用意。 (中空軸タイプ) 最適なモータ容量が選べます。 業界最小のフランジ寸法(フランジ取付形) 一般的なギヤモータと異なり、同心軸(モータ軸と出力軸が同心)構造なので、フランジを小さくすることができます。 また、フランジの中心とモータの中心にズレがないため、コンパクトな設計が可能です。 アルタックスNEO 同心軸でさらに業界最小のフラン ◆容   量:15W~11kW ジ寸法のため、出っ張りのないシ ◆減 速 比:5~1440 ンプルな設計が可能。 ◆モータ種類:三相・プレミアム効率・高効率 ◆容  量 : 40W~3.7kW インバータ用・単相・屋外 一般的なギヤモータ ◆減 速 比 : 3~1003 防水・安全増防爆・海外規格 モータ軸と出力軸がずれている ◆モータ種類 : 三相・プレミアム効率 入力ホロー ため、フランジサイズが大きい。 高効率・インバータ用 単相・屋外・防水 安全増防爆・海外規格 A6
Page8

アルタックスNEO

別カタログ C2015 ハイポニック減速機®*1 アルタックス®*1 NEO HYPONIC Gearmotor® ALTAX®NEO 15W~11kWのワイドバリエーション直交軸ギヤモータです。 サイクロ®減速機の減速機構を採用。高い耐衝撃性を持つコンパクトなギヤモータです。 サイクロ®減速機は減速部に、インボリュート歯車と異なる、独自の滑らかな 曲線(エピトロコイド平行曲線)を持つ「曲線板」を用いた特徴的な機構の インボリュートギヤは 減速機です。 少ない噛み合い率で 内歯車に採用された独自の円弧歯形との組み合わせで、折損がない滑らか 滑り接触 な転がり接触を可能にした、高い耐衝撃性を持っています。また、少ない減速 中空軸 段数で高い減速比を得ることもでき、高効率と高減速比の両立も可能です。 サイクロ®減速機 アルタックス®NEOは、サイクロ®減速機の機構を採用し、その特長を コンパクトサイズに納めた小型ギヤモータです。 サイクロ®減速機は 滑らかな転がり接触 サイクロ®の機構が小型ギヤモータ用に進化 減速部を両側からしっかりとサポートする「両持ち構造」と、独自の「多数歯数差歯形」の採用で低騒音化を実現しました。 減速比3~5、105、125~435は、遊星機構トラクションドライブを採用。さらに騒音を低減しています。 両持ち機構 多数歯数差歯形 遊星機構トラクションドライブ 中実軸 フランジ取付 中実軸 脚取付 高 効 率 タフ&長寿命 低 騒 音 ハイポニック減速機に採用されたハイポイドギ 歯車にクロムモリブデン鋼を採用し、浸炭焼き ベベルギヤより噛み合い率が大きいため、静か ヤは、ウォームギヤと比較して滑りが小さいた 入れを行っています。 に滑らかに回転を伝えることができます。 め、はるかに高い効率が得られます。 軽量コンパクト SF(サービスファクター)対応 ワイドバリエーション モーター軸とハイポイドピニオンを一体化し、ア SFを大きく取りたい場合、モータ容量を上げず 15W~11kWをラインアップ。 ルミ合金製のケーシングを採用しました。 に、減速機枠番のみ1サイズアップすることがで 0.25kW、0.55kW、1.1kW、3.0kWの中間容量も標 (一部機種を除く) きます。 準で用意。 (中空軸タイプ) 最適なモータ容量が選べます。 業界最小のフランジ寸法(フランジ取付形) 一般的なギヤモータと異なり、同心軸(モータ軸と出力軸が同心)構造なので、フランジを小さくすることができます。 また、フランジの中心とモータの中心にズレがないため、コンパクトな設計が可能です。 アルタックスNEO 同心軸でさらに業界最小のフラン ◆容   量:15W~11kW ジ寸法のため、出っ張りのないシ ◆減 速 比:5~1440 ンプルな設計が可能。 ◆モータ種類:三相・プレミアム効率・高効率 ◆容  量 : 40W~3.7kW インバータ用・単相・屋外 一般的なギヤモータ ◆減 速 比 : 3~1003 防水・安全増防爆・海外規格 モータ軸と出力軸がずれている ◆モータ種類 : 三相・プレミアム効率 入力ホロー ため、フランジサイズが大きい。 高効率・インバータ用 単相・屋外・防水 安全増防爆・海外規格 A7
Page9

モータバリエーション

モータバリエーション プレミアム効率モータご使用の注意 2015年4月から日本国内で実施されたモータの効率規制により、三相誘導モータは0.55kW以下、防爆形、他力 通風形インバータ用モータなどを除いてプレミアム効率モータ(トップランナーモータ)に変わりました。 商用電源の場合 プレミアム効率モータは、従来の標準効率モータと特性が異なります。 特に既設品からの交換時には、動力や周辺機器の見直しが必要です。 ■プレストNEOギヤモータ、ハイポニック減速機のモータバリエーション ■モータ特性 標準効率モータ プレミアム効率モータ モータ種類 15W 25W 40W 60W 90W 0.1kW 0.2kW 0.25kW 0.4kW 0.55kW 0.75kW 1.1kW 1.5kW 2.2kW 3.0kW 3.7kW 5.5kW 7.5kW 11kW 【例】 モータ回転数:1700r/min モータ回転数:1740r/min モータ容量 2.2kW プレストNEO 定格電流値:8.90A 定格電流値:9.32A 標準 電源電圧 200V 60Hz 始動電流値:46.9A 始動電流値:74.9A ハイポニック 始動トルク:204% 始動トルク:297% 停動トルク:229% 停動トルク:402% 三相モータ プレストNEO 安全増防爆形 標準効率 プレミアム効率モータは ハイポニック ●発生損失を抑えているため、従来の標準効率モータよりも回転速度が速くなります。 プレストNEO  運転速度を上げられない用途の場合、モータ回転数の増加に伴う減速比の再検討が必要となります。 海外仕様 ハイポニック ●回転速度が速くなることによって、負荷トルクが標準効率モータと同じまたは増加する場合は、モータ出力も 標準 プレストNEO 増加します。 トップランナー  負荷条件によっては、標準効率モータよりも消費電力が増えることがあります。 モータ対応 ハイポニック ● プレミアム効率 銅損低減のためモータの巻線抵抗を低くしており、始動電流・始動トルク・停動トルク(最大トルク)がプレストNEO 三相モータ 安全増防爆形  標準効率モータに対して増加します。 効率クラス IE3 ハイポニック ●ブレーカなどの周辺機器の変更が必要になる場合があります。 プレストNEO 海外仕様 ■許容負荷慣性モーメント・GD2(プレストNEO) ハイポニック  始動・停止頻度とギヤモータの負荷係数(ハイポニック) プレストNEO ●プレミアム効率モータは始動トルク・停動トルク(最大トルク)が大きいため、選定手順や許容負荷慣性モー インバータ用 標準 メント・GD(2 プレストNEO)、始動・停止頻度とギヤモータの負荷係数(ハイポニック)が、標準効率モータと異 三相モータ ハイポニック 標準効率 なっています。(詳細はB11頁、D21頁参照) 6 ~ 60Hz 定トルク プレストNEO 運転可能 海外仕様 インバータ駆動の場合 ハイポニック インバータ用 標準効率モータと同様にご使用できますが、インバータのパラメータ(定格電流値など)は異なります。 プレミアム効率三相モータ プレストNEO標準 既設品をプレミアム効率モータに交換、インバータはそのままご使用する場合は、インバータのパラメータを 効率クラス IE3 トップランナー 6 ~ 60Hz 定トルク モータ対応 変更する必要があります。 運転可能 ハイポニック ■電子サーマル設定 プレストNEO 標準 ●標準効率モータより定格電流値が高いため、電子サーマルの設定値を変更する必要があります。 高効率三相モータ JIS C 4212 対応 ハイポニック 6 ~ 60Hz 定トルク ■V/F制御・固定トルクブースト運転時 運転可能 プレストNEO 海外仕様 ●標準効率モータ用のトルクブースト設定値では、低速運転時に電流が流れすぎることがあります。 ハイポニック  電流が過大に流れる場合は設定値を下げてください。 単相モータ プレストNEO ■センサレス制御運転時 標準効率 ハイポニック ●ギヤモータを交換後、オートチューニングを行ってください。 単相レバーシブルモータ ハイポニック 標準効率 モータブレーキについて モータ種類 15W 25W 40W 60W 90W 0.1kW 0.2kW 0.25kW 0.4kW 0.55kW 0.75kW 1.1kW 1.5kW 2.2kW 3.0kW 3.7kW 5.5kW 7.5kW 11kW プレミアム効率モータのブレーキは、従来の標準効率 【例】モータ容量 2.2kW モータやインバータ用三相モータのブレーキと制動 標準効率モータ プレミアム効率モータ 注) 1. 安全増防爆形は効率規制の対象外ですが、0.75 ~ 11kW はプレミアム効率モータで製作します。 ブレーキ特性 インバータ用 プレミアム効率 インバータ用 三相モータ プレミアム効率 2. 標準高効率三相モータ 0.2、0.4kW は、IEC60034-30(IE2) の規格外のため、JIS C 4212 で製作します。 時の動作遅れ時間や標準ブレーキトルクなどの特性 三相モータ 三相モータ 三相モータ 3. 海外仕様は、向け先によって容量範囲が異なります。 が異なります。 ブレーキ形式 FB-3D FB-5B FB-3E 4. 安全増防爆形の詳細は C 章と H 章、海外仕様の詳細は K 章をご参照ください。 特に既設品からの交換時にはブレーキによる停止位 ブレーキトルク(N・m) 22 37 22普通制動回路 置がずれることがあり、ブレーキの制動回路やイン 制動時の 0.3~0.4 - 0.75~0.95 - (同時切り回路) 動作遅れ インバータ用 バータ駆動におけるブレーキ制動の制御信号タイ 時間 普通制動回路 0.15~0.2 0.2~0.25 0.4~0.5 (s) (別切り回路) A8 ミングの見直しが必要になる場合があります。 急制動回路 0.01~0.02 0.01~0.02 0.02~0.04
Page10

プレミアム効率モータご使用の注意

モータバリエーション プレミアム効率モータご使用の注意 2015年4月から日本国内で実施されたモータの効率規制により、三相誘導モータは0.55kW以下、防爆形、他力 通風形インバータ用モータなどを除いてプレミアム効率モータ(トップランナーモータ)に変わりました。 商用電源の場合 プレミアム効率モータは、従来の標準効率モータと特性が異なります。 特に既設品からの交換時には、動力や周辺機器の見直しが必要です。 ■プレストNEOギヤモータ、ハイポニック減速機のモータバリエーション ■モータ特性 標準効率モータ プレミアム効率モータ 【例】 モータ回転数:1700r/min モータ回転数:1740r/min モータ容量 2.2kW 定格電流値:8.90A 定格電流値:9.32A 電源電圧 200V 60Hz 始動電流値:46.9A 始動電流値:74.9A 始動トルク:204% 始動トルク:297% 停動トルク:229% 停動トルク:402% プレミアム効率モータは ●発生損失を抑えているため、従来の標準効率モータよりも回転速度が速くなります。  運転速度を上げられない用途の場合、モータ回転数の増加に伴う減速比の再検討が必要となります。 ●回転速度が速くなることによって、負荷トルクが標準効率モータと同じまたは増加する場合は、モータ出力も 増加します。  負荷条件によっては、標準効率モータよりも消費電力が増えることがあります。 ●銅損低減のためモータの巻線抵抗を低くしており、始動電流・始動トルク・停動トルク(最大トルク)が  標準効率モータに対して増加します。 ●ブレーカなどの周辺機器の変更が必要になる場合があります。 ■許容負荷慣性モーメント・GD2(プレストNEO)  始動・停止頻度とギヤモータの負荷係数(ハイポニック) ●プレミアム効率モータは始動トルク・停動トルク(最大トルク)が大きいため、選定手順や許容負荷慣性モー メント・GD(2 プレストNEO)、始動・停止頻度とギヤモータの負荷係数(ハイポニック)が、標準効率モータと異 なっています。(詳細はB11頁、D21頁参照) インバータ駆動の場合 標準効率モータと同様にご使用できますが、インバータのパラメータ(定格電流値など)は異なります。 既設品をプレミアム効率モータに交換、インバータはそのままご使用する場合は、インバータのパラメータを 変更する必要があります。 ■電子サーマル設定 ●標準効率モータより定格電流値が高いため、電子サーマルの設定値を変更する必要があります。 ■V/F制御・固定トルクブースト運転時 ●標準効率モータ用のトルクブースト設定値では、低速運転時に電流が流れすぎることがあります。  電流が過大に流れる場合は設定値を下げてください。 ■センサレス制御運転時 ●ギヤモータを交換後、オートチューニングを行ってください。 モータブレーキについて プレミアム効率モータのブレーキは、従来の標準効率 【例】モータ容量 2.2kW モータやインバータ用三相モータのブレーキと制動 標準効率モータ プレミアム効率モータ ブレーキ特性 インバータ用 プレミアム効率 インバータ用 時の動作遅れ時間や標準ブレーキトルクなどの特性 三相モータ 三相モータ 三相モータ プレミアム効率三相モータ が異なります。 ブレーキ形式 FB-3D FB-5B FB-3E 特に既設品からの交換時にはブレーキによる停止位 ブレーキトルク(N・m) 22 37 22普通制動回路 制動時の 0.3~0.4 - 0.75~0.95 -置がずれることがあり、ブレーキの制動回路やイン (同時切り回路)動作遅れ インバータ用 バータ駆動におけるブレーキ制動の制御信号タイ 時間 普通制動回路 0.15~0.2 0.2~0.25 0.4~0.5 (s) (別切り回路) ミングの見直しが必要になる場合があります。 急制動回路 0.01~0.02 0.01~0.02 0.02~0.04 A9
Page11

海外規格対応

海外規格対応 Motor standard (outside of Japan) 各国・地域の効率規制の内容と住友の対応状況 (2020年3月現在) 欧州 中国 韓国 台湾 米国 カナダ ブラジル オーストラリア ロシア国・地域 (EU) ニュージーランド (EAEU) インド シンガポール メキシコ ベトナム 国・地域 ErP、IEC GB KS CNS EISA、NEMA EEAct、CSA NBR AS/NZS TR CU IS IEC NOM TCVN 規格 規格 IEC60034-30-1 (2014) GB18613-2012 KS IEC60034-2-1 CNS 14400 NEMA CSA C390 ABNT NBR AS/NZS IEC60034-30-1 TCVN 7540-1MG1-12-12 17094-1 1359.5:2004 不明 IS12615 (2014) NOM-016-ENER-2010 (2013) 効率クラス プレミアム効率 プレミアム効率 プレミアム効率 プレミアム効率 プレミアム効率 プレミアム効率 プレミアム効率 高効率 プレミアム効率 高効率 プレミアム効率 プレミアム効率 標準効率IE3 GB2(IE3) IE3 IE3 IE3 IE3 IE3 IE2相当 IE3 IE2 IE3 IE3 IE1 効率クラス 規制開始 2017年1月1日 2017年9月1日 2018年10月1日 2016年7月1日 2016年6月1日 2017年6月28日 2019年8月30日 オーストラリア 2006年4月1日 2019年1月1日 2017年1月14日 2015年1月1日(改正) (改正) (改正) (改正) (改正) (改正) ニュージーランド 2011年6月16日 2018年1月1日 2018年10月1日 規制開始(改正) (改正) (改正) 容量範囲 0.75~375kW 0.75~375kW 0.75~375kW 0.75~200kW 1~500HP 1~500HP 0.12~370kW 0.73~185kW 0.75~375kW 0.37~375kW 0.75~375kW 1~500HP 0.75~150kW 容量範囲 極数(P) 2、4、6 2、4、6 2、4、6、8 2、4、6 2、4、6、8 2、4、6、8 2、4、6、8 2、4、6、8 2、4、6 2、4、6 2、4、6 2、4、6 2、4、6 極数(P) 電源電圧 1000V以下 380V 600V以下 600V以下 600V以下 600V以下 600V以下 1100V以下 1000V以下 1000V以下 1000V以下 600V以下 1000V以下 電源電圧 周波数 50Hz、50/60Hz 50Hz 60Hz 60Hz、50/60Hz 60Hz 50Hz、60Hz、50/60Hz 60Hz 50Hz 50Hz、60Hz 50Hz 50Hz 60Hz 50Hz、60Hz 周波数 時間定格 S1、S3 80%ED以上 S1、S3 80%ED以上 S1、S3~S10 S1 S1 S1 S1 S1 S1 S1、S3 80%ED以上 S1 S1 S1 時間定格 ギヤモータ ギヤモータ ギヤモータ モータ単体 モータ単体 モータ単体 ギヤモータ モータ単体 ギヤモータ モータ単体 ギヤモータ モータ単体 ギヤモータ ギヤモータ ギヤモータ ギヤモータ モータ単体 モータ単体 モータ単体 ギヤモータ モータ単体 モータ単体 ギヤモータ モータ単体 ギヤモータ モータ単体 対象 対象 効 ブレーキ無、インバータ用 ブレーキ無、ブレーキ付 ブレーキ無、ブレーキ付 - ブレーキ無 ブレーキ無、ブレーキ付 ブレーキ無、ブレーキ付 ブレーキ無、ブレーキ付 効 率 インバータ用 インバータ用 ブレーキ付 インバータ用 インバータ用 ブレーキ無、ブレーキ付 インバータ用 ブレーキ無、インバータ用 不明 ブレーキ無 不明 不明 率 ブレーキ付 インバータ専用注)8規 対象外 インバータ インバータ専用 注)8 インバータ専用注)8 インバータ用 ブレーキ付 ギヤモータ ブレーキ付 ギヤモータ 規 制 ポンプ一体型など 防爆形、ポンプ一体型など ポンプ一体型など 全て 用など 水中モータなど 水中モータなど 防爆形(Exn以外)など 防爆形など ポンプ一体型など インバータ専用 注)8 など ポンプ一体型など ギヤモータなど インバータ専用 注)8 、防爆形 対象外 制 内 7.5~375kW 1月 1月 1月 内 容 2015年 規 1月 37~185kW IE2 IE2 制 2015年 容 GB3 10月 対 (IE2) 象 IE2ギ ギ ヤ 2016年 7.5~375kW 外 200~375kW 6月 2016年 ヤ モ 7月規 0.75~5.5kW 9月 IE2 10月 7.5~375kW 規 モ 制 1月 IE2 1月 制 タ ス 2017年 0.75~5.5kW 規 IE2 制 6月 IE2 2017年 ス タ ・ ケ 9月 対IE3 象 ケ ・ モ ジ 外 1月 規 規 モ制 制 ジ ュ 2018年 IE3 0.75~30kW IE3 IE3 タ 10月 対 IE3 対 IE1 2018年 ュ 10月 0.75~5.5kW 象 象 タ 単 外 外ル GB2 ル 単 体 IE3 IE3 1月2019年 (IE3) 0.12~370kW IE3 規 2019年 体 IE3 8月 制 対 IE2 象 IE3 2020年 外 2020年 IE3 IE3未定 2021年 2021年 認証および CELラベルを貼付 KELラベルを貼付 一体型ギヤモータは 認証マークを銘板に 認証マークを銘板に ABNTラベルを貼付 認証制度はあるが、 認証およびラベル制度は 認証およびラベル制度 認証制度あり 認証およびラベル制度 認証およびラベル制度 ラベル制度なし 効率規制対象外 刻印 刻印 ラベル制度はなし。 なし。 あり。 ラベル制度はなし。 あり。 あり。 銘板に効率値と 銘板に効率値を 銘板に効率値と効率クラス 一体型ギヤモータは 一体型ギヤモータは 一体型ギヤモータは 効率クラスを 印字しています。 を印字しています。 効率規制対象外 効率規制対象外 効率規制対象外 印字しています。 JEMA(日本電機工業会)の報 告では上記スケジュールと その他 なっていますが、ロシア当局 その他 の正式発表は確認できてお りません。 JEMA(日本電機工業会) の報告では上記スケジュ ールとなっていますが、 中国当局の正式発表は 確認できておりません。 弊容 ブレーキ無 0.75~55kW 0.75~55kW 0.75~55kW 0.1~55kW 1~75HP 1~75HP IE3:0.75~55kW 0.75~55kW 0.75~55kW 0.75~55kW 1~75HP 0.75~55kW ブレーキ無 容 弊 社量 注)3 IE2:0.75~30kW 量 社 対範 0.12~11kW 範 対 応囲 ブレーキ付 0.75~45kW 0.75~30kW 0.75~30kW 0.1~45kW 1~40HP 1~40HP IE3:0.75~45kW IE2:0.75~30kW 0.75~45kW 0.75~45kW 0.75~45kW 1~40HP 0.75~45kW ブレーキ付 囲 応 内 容 極数(P) 4 4 4 4 4 4 4 4 4 4 4 4 4 極数(P) 内 ( 容 ギ 代表電源 230/400V、400V 220/380V、380/400/415V 220/380V、440V 220/380V 230/460V 230/460V、575V 200V、380V、440V 240/415V、415V 220/380V、380V 240/415V 220/230/240V、380/400/415V 230/460V 220/380V、380V 代表電源 ( ヤ 電圧周波数 50Hz 50Hz 60Hz 60Hz 60Hz 60Hz 60Hz 50Hz 50Hz 50Hz 50Hz 60Hz 50Hz 電圧周波数 ギ ヤ モ効 効 率 ブレーキ無 IE3 IE3 IE3  注)5 IE3 ブレーキ無 モ ー IE1 IE3 IE3 IE3 IE3 注)4 率 ー タク IE3 IE3 ラ IE1 注)2 (IE2) IE1 IE1 ク IE1 注)2ブレーキ付 IE1 注)2 IE3 注)6 タ ) (IE3)   ブレーキ付 ラ 注)1 ス  (IE3)   (IE3)   (IE1)  ス 注))1 注) 1. 弊社対応内容はギヤモータの効率規制を対象としているため、モータ単体の効率規制とは異なります。 注) 7. IE3 のインバータ用は、直入電源用モータをインバータ駆動する仕様(トルク特性は J84 頁参照)で製作します。ご注文時にインバータ駆動のご指定をお願いします。 2. EU、ロシア、インドのブレーキ付は効率規制の対象外ですが、IE3 クラスの製作もできます。 8. インバータ専用モータは、インバータ無しでは運転ができない、もしくは性能が著しく低下するモータを指します。 3. モータはブラジルからの取り寄せになります。 9. 耐圧防爆形・安全増防爆形は、海外向けの製作はできません。 4. オーストラリア・ニュージーランドの効率規制は IE2クラス相当ですが、IE3クラスを標準仕様として製作します(IE2クラス相当の製作もできます)。 10. 効率規制対象外のモータ容量は、標準効率で製作します。 5. インドは効率規制の対象外ですが、ブレーキ無は IE3クラスを標準仕様として製作します。 11. 本表に記載の内容は、予告無しに変更することがあります。 6. シンガポールのブレーキ付は効率規制の対象外ですが、IE3クラスを標準仕様として製作します(IE1クラスの製作もできます)。 A10 ー ー ー ー ー ー ( ) ( )
Page12

海外規格対応 モータの規格は国・地域によって異なります 日本国外でモータを使用する場合は、各々の国・地域の規格に対応したモータが必要となります。 Motor standard (outside of Japan) 効率規制が実施されています各国・地域で、エネルギー効率の高いモータを普及促進させるための効率規制が、実施されています。 各国・地域の効率規制の内容と住友の対応状況 (2020年3月現在) 欧州 中国 韓国 台湾 米国 カナダ ブラジル オーストラリア ロシア国・地域 (EU) ニュージーランド (EAEU) インド シンガポール メキシコ ベトナム 国・地域 ErP、IEC GB KS CNS EISA、NEMA EEAct、CSA NBR AS/NZS TR CU IS IEC NOM TCVN 規格 規格 IEC60034-30-1 GB18613-2012 KS IEC60034-2-1 CNS 14400 NEMA CSA C390 ABNT NBR AS/NZS 不明 IS12615 IEC60034-30-1 NOM-016-ENER-2010 TCVN 7540-1(2014) MG1-12-12 17094-1 1359.5:2004 (2014) (2013) 効率クラス プレミアム効率 プレミアム効率 プレミアム効率 プレミアム効率 プレミアム効率 プレミアム効率 プレミアム効率 高効率 プレミアム効率 高効率 プレミアム効率 プレミアム効率 標準効率IE3 GB2(IE3) IE3 IE3 IE3 IE3 IE3 IE2相当 IE3 IE2 IE3 IE3 IE1 効率クラス 規制開始 2017年1月1日 2017年9月1日 2018年10月1日 2016年7月1日 2016年6月1日 2017年6月28日 2019年8月30日 オーストラリア 2006年4月1日 2019年1月1日 2017年1月14日 2015年1月1日(改正) (改正) (改正) (改正) (改正) (改正) ニュージーランド 2011年6月16日 2018年1月1日 2018年10月1日 規制開始(改正) (改正) (改正) 容量範囲 0.75~375kW 0.75~375kW 0.75~375kW 0.75~200kW 1~500HP 1~500HP 0.12~370kW 0.73~185kW 0.75~375kW 0.37~375kW 0.75~375kW 1~500HP 0.75~150kW 容量範囲 極数(P) 2、4、6 2、4、6 2、4、6、8 2、4、6 2、4、6、8 2、4、6、8 2、4、6、8 2、4、6、8 2、4、6 2、4、6 2、4、6 2、4、6 2、4、6 極数(P) 電源電圧 1000V以下 380V 600V以下 600V以下 600V以下 600V以下 600V以下 1100V以下 1000V以下 1000V以下 1000V以下 600V以下 1000V以下 電源電圧 周波数 50Hz、50/60Hz 50Hz 60Hz 60Hz、50/60Hz 60Hz 50Hz、60Hz、50/60Hz 60Hz 50Hz 50Hz、60Hz 50Hz 50Hz 60Hz 50Hz、60Hz 周波数 時間定格 S1、S3 80%ED以上 S1、S3 80%ED以上 S1、S3~S10 S1 S1 S1 S1 S1 S1 S1、S3 80%ED以上 S1 S1 S1 時間定格 ギヤモータ ギヤモータ ギヤモータ ギヤモータ ギヤモータ ギヤモータ ギヤモータ モータ単体 モータ単体 モータ単体 ギヤモータ モータ単体 ギヤモータ モータ単体 ギヤモータ モータ単体 モータ単体 モータ単体 モータ単体 ギヤモータ モータ単体 モータ単体 ギヤモータ モータ単体 ギヤモータ モータ単体 対象 対象 効 ブレーキ無、インバータ用 ブレーキ無、ブレーキ付 ブレーキ無、ブレーキ付 - ブレーキ無 ブレーキ無、ブレーキ付 ブレーキ無、ブレーキ付 ブレーキ無、ブレーキ付 ブレーキ無、ブレーキ付インバータ用 インバータ用 ブレーキ付 インバータ用 インバータ用 インバータ用 ブレーキ無、インバータ用 不明 ブレーキ無 不明 不明 効率 率 規 対象外 ブレーキ付 インバータ専用 注)8 インバータ インバータ専用注)8 インバータ専用注)8 インバータ用 ブレーキ付 ギヤモータ ブレーキ付 ギヤモータ 規 制 ポンプ一体型など 防爆形、ポンプ一体型など ポンプ一体型など 全て 用など 水中モータなど 水中モータなど 防爆形(Exn以外)など 防爆形など ポンプ一体型など インバータ専用 注)8 など ポンプ一体型など ギヤモータなど インバータ専用 注)8 、防爆形 対象外 制 内 7.5~375kW 1月 1月 1月 内 容 2015年 1月 37~185kW 規 2015年 容 IE2 IE2 制GB3 10月 対 ギ (IE2) 象 IE2 ギ ヤ 2016年 7.5~375kW 外 200~375kW 6月 2016年 ヤ モ 7月規 0.75~5.5kW 9月 IE2 10月 7.5~375kW 規 モ 制 1月 IE2 1月 制 タ ス 2017年 0.75~5.5kW 規 IE2 制 6月 IE2 2017年 ス タ ・ ケ 9月 対 ケ ・ モ 象ジ IE3 外 1月 規 規 ジ モ制 制 ュ 2018年 IE3 0.75~30kW IE3 IE3 10月 対 IE3 対 IE1 2018年 ュタ 10月 0.75~5.5kW 象 象 タ 単 外 外ル GB2 IE3 1月 ル 単 体 IE32019年 (IE3) 0.12~370kW IE3 規 2019年 体 IE3 8月 制 対 IE2 象 IE3 2020年 外 2020年 IE3 IE3未定 2021年 2021年 認証および CELラベルを貼付 KELラベルを貼付 一体型ギヤモータは 認証マークを銘板に 認証マークを銘板に ABNTラベルを貼付 認証制度はあるが、 認証およびラベル制度は 認証およびラベル制度 認証制度あり 認証およびラベル制度 認証およびラベル制度 ラベル制度なし 効率規制対象外 刻印 刻印 ラベル制度はなし。 なし。 あり。 ラベル制度はなし。 あり。 あり。 銘板に効率値と 銘板に効率値を 銘板に効率値と効率クラス 一体型ギヤモータは 一体型ギヤモータは 一体型ギヤモータは 効率クラスを 印字しています。 を印字しています。 効率規制対象外 効率規制対象外 効率規制対象外 印字しています。 JEMA(日本電機工業会)の報 告では上記スケジュールと その他 なっていますが、ロシア当局 その他 の正式発表は確認できてお りません。 JEMA(日本電機工業会) の報告では上記スケジュ ールとなっていますが、 中国当局の正式発表は 確認できておりません。 弊容 ブレーキ無 0.75~55kW 0.75~55kW 0.75~55kW 0.1~55kW 1~75HP 1~75HP IE3:0.75~55kW 0.75~55kW 0.75~55kW 0.75~55kW 1~75HP 0.75~55kW ブレーキ無 容 弊 社量 0.12~11kW 注)3 IE2:0.75~30kW 量 社 対範 範 対 応囲 ブレーキ付 0.75~45kW 0.75~30kW 0.75~30kW 0.1~45kW 1~40HP 1~40HP IE3:0.75~45kW IE2:0.75~30kW 0.75~45kW 0.75~45kW 0.75~45kW 1~40HP 0.75~45kW ブレーキ付 囲 応 内 容 極数(P) 4 4 4 4 4 4 4 4 4 4 4 4 4 極数(P) 内 ( 容 ギ 代表電源 230/400V、400V 220/380V、380/400/415V 220/380V、440V 220/380V 230/460V 230/460V、575V 200V、380V、440V 240/415V、415V 220/380V、380V 240/415V 220/230/240V、380/400/415V 230/460V 220/380V、380V 代表電源 ( ヤ 電圧周波数 50Hz 50Hz 60Hz 60Hz 60Hz 60Hz 60Hz 50Hz 50Hz 50Hz 50Hz 60Hz 50Hz 電圧周波数 ギ ヤ モ効 効 率 ブレーキ無 IE3 注)4 IE3 IE3  注)5 IE3 ブレーキ無 モ ー IE3 率 タク IE3 IE3 IE1 IE3 IE3 IE3 (IE2) IE1 IE1 ー ク ラ 注)2 注)2 注)2 注)6 タ) ブレーキ付 IE1 IE1 IE1 IE3 ブレーキ付 ラ 注)1 ス (IE3)    (IE3)   (IE3)   (IE1)  ス 注))1 注) 1. 弊社対応内容はギヤモータの効率規制を対象としているため、モータ単体の効率規制とは異なります。 注) 7. IE3 のインバータ用は、直入電源用モータをインバータ駆動する仕様(トルク特性は J84 頁参照)で製作します。ご注文時にインバータ駆動のご指定をお願いします。 2. EU、ロシア、インドのブレーキ付は効率規制の対象外ですが、IE3 クラスの製作もできます。 8. インバータ専用モータは、インバータ無しでは運転ができない、もしくは性能が著しく低下するモータを指します。 3. モータはブラジルからの取り寄せになります。 9. 耐圧防爆形・安全増防爆形は、海外向けの製作はできません。 4. オーストラリア・ニュージーランドの効率規制は IE2クラス相当ですが、IE3クラスを標準仕様として製作します(IE2クラス相当の製作もできます)。 10. 効率規制対象外のモータ容量は、標準効率で製作します。 5. インドは効率規制の対象外ですが、ブレーキ無は IE3クラスを標準仕様として製作します。 11. 本表に記載の内容は、予告無しに変更することがあります。 6. シンガポールのブレーキ付は効率規制の対象外ですが、IE3クラスを標準仕様として製作します(IE1クラスの製作もできます)。 A11 ー ー ー ー ー ー ( ) ( )
Page13

プロダクトラインアップ

プロダクトラインアップ Product Lineup ギヤモータ・レデューサ 6W 15W 25W 40W 90W 0.1kW 0.2kW 0.4kW 2.2kW 3.7kW 5.5kW 11kW 30kW 55kW 90kW 132kW 430kW 1200kW 3200kW 3400kW ●アルタックス®NEO サイクロ®減速機の減速機構を 採用した小型ギヤモータです。 ●サイクロ®減速機 ●SKKギヤモータ AF/SFシリーズ ●コンパワー®遊星歯車減速機 同心軸でかつ業界最小のフランジ 寸法を実現しており、また取付方向 1000万台の納入実績を誇る 標準仕様で高強度、高機能。 高トルクながら径方向にコンパクト。の制限が無いため、用途に合わせた 減速機の代名詞。 低減速比および特殊減速比にも 独創のアイデアとメカニズムにより、自由な設計が可能です。 ● 容量:0.1kW~132kW 対応します。 全長寸法も大幅に短縮されました。 ● 容量:40W~3.7kW (一部の機種は平行軸です。) ● 定格トルク:0.46~736kN・m 同 ● 容量:0.4kW~90kW 心 定格トルク 軸 kW kW KN・mkW 132 736 3.7 9055 402 1.5 30 45 15 30 1865.5 0.4 15 72.62.2 7.5 22.6 0.1 0.75 3.7 8.6 0.04 0.4 1.5 1.6 0.1 0.4 0.46 3 21 87 255 1003 2.5 15 87 231 559 2065 7569 20339 53621 658503 1 15 45 100 180 5 22.4 40 71 125 224 400 800 1400 減速比 減速比 減速比 減速比 ●アステロ®ギヤモータ ●プレスト®NEO ギヤモータ ●ヘリカル・バディボックス®減速機 ●パラマックス®減速機 9000シリーズ モータとギヤヘッドは使いやすい分離構造。 コンパクト、低騒音、大きな許容ラジアル荷重を実現。 サイクロ®減速機と 高強度歯車採用でコンパクト。 豊富なモータバリエーションから 使いやすさを極めたギヤモータです。 中空軸ヘリカルギヤボックスを 高機能・高性能な平行軸減速機。 組合せをお選びいただけます。 チェーンコンベアなどに適した中空軸形もラインアップ 組合わせた平行軸ギヤモータ。 ● 定格トルク:2.6~552kN・m しています。 ● 容量:6W~90W ● 容量:0.1kW~30kW 平 ● 容量:40W~2.2kW 定格トルク kW KN・m 行 W kW 30 5522.2 軸 90 15 260 60 0.75 5.5 122 40 0.4 2.2 58.5 25 15 0.1 0.75 24.4 6 0.09 0.4 10.1 0.04 0.1 2.6 3 20 50 100 200 3 20 50 70 100 200 11 46 102 305 1117 4365 6.3 14 35.5 90 224 500 減速比 減速比 減速比 減速比 ●アステロ®ギヤモータ ●ハイポニック減速機® ●ベベル・バディボックス®減速機 ハイポイドギヤを採用した  4シリーズ・5シリーズ ●ベベル・バディボックス®減速機 ●ヘッドコン®ウォーム減速機 分離構造の直交軸ギヤモータ。 ●パラマックス®減速機 9000シリーズ トルク制限がなく高効率です。  Hシリーズ ● 容量:25W~90W ® ハイポイドギヤを採用。 サイクロ 減速機の優れた特長を 低減速比・中空軸の ユニークな二度接触理論を用い、 高強度歯車採用でコンパクト化、 15W~11kWの容量範囲と 生かして出力段にベベルギヤを コンパクトな直交軸ギヤモータ。 高効率・高強度を達成した モータ直結構造が可能。 直 サービスファクター対応も 加えた直交軸ギヤモータ。 ● 容量:2.2kW~11kW 高性能ウォーム減速機。 高機能・高性能な直交軸減速機。 交 可能なワイドバリエーションを揃えています。 ● 容量:0.1kW~55kW ● 定格トルク:0.8~82kN・m ● 定格トルク:2.6~552kN・m 軸 ● 容量:15W~11kW 定格トルク 定格トルク kW kW kW kW KN・m KN・m W 11 55 82 552 90 5.5 37 11 30 30 260 2.2 7.5 65 60 15 15 122 0.75 505.5 5.5 5.5 40 0.4 4 シリーズ 58.5 2.2 2.2 5 シリーズ 3.7 35 0.1 24.4 25 0.75 0.75 3.0 20 0.04 0.4 0.4 10.1 0.015 2.20.1 0.1 0.8 2.6 5 20 50 100 240 5 20 100 360 1440 11 25 67 151 501 1957 10658 11 25 67 151 501 2559 4365 5 7 10 12 15 20 5 10 20 40 60 100 6.3 14 35.5 90 224 450 減速比 減速比 減速比 減速比 減速比 減速比 減速比 6W 15W 25W 40W 90W 0.1kW 0.2kW 0.4kW 2.2kW 3.7kW 5.5kW 11kW 30kW 55kW 90kW 132kW 430kW 1200kW 3200kW 3400kW 特定用途向け減速機 ●高速歯車増・減速機 ●産業機械用減速機 ■製造会社 住友重機械工業株式会社 住友重機械ギヤモータ株式会社 住友重機械ギヤボックス株式会社 発電機・圧縮機 セメントミル シュガーミル 河川ポンプ 混練機 A12
Page14

プロダクトラインアップ Product Lineup ギヤモータ・レデューサ 6W 15W 25W 40W 90W 0.1kW 0.2kW 0.4kW 2.2kW 3.7kW 5.5kW 11kW 30kW 55kW 90kW 132kW 430kW 1200kW 3200kW 3400kW ●アルタックス®NEO サイクロ®減速機の減速機構を 採用した小型ギヤモータです。 ●サイクロ®減速機 ●SKKギヤモータ AF/SFシリーズ ●コンパワー®遊星歯車減速機 同心軸でかつ業界最小のフランジ 寸法を実現しており、また取付方向 1000万台の納入実績を誇る 標準仕様で高強度、高機能。 高トルクながら径方向にコンパクト。の制限が無いため、用途に合わせた 低減速比および特殊減速比にも 独創のアイデアとメカニズムにより、 自由な設計が可能です。 減速機の代名詞。 ● 容量:0.1kW~132kW 対応します。 全長寸法も大幅に短縮されました。 ● 容量:40W~3.7kW (一部の機種は平行軸です。) ● 定格トルク:0.46~736kN・m 同 ● 容量:0.4kW~90kW 心 定格トルク 軸 kW kW KN・mkW 132 3.7 90 736 55 402 1.5 30 45 15 5.5 30 186 0.4 15 72.62.2 7.5 22.6 0.1 0.75 3.7 8.6 0.4 1.5 1.60.04 0.1 0.4 0.46 3 21 87 255 1003 2.5 15 87 231 559 2065 7569 20339 53621 658503 1 15 45 100 180 5 22.4 40 71 125 224 400 800 1400 減速比 減速比 減速比 減速比 ●アステロ®ギヤモータ ●プレスト®NEO ギヤモータ ●ヘリカル・バディボックス®減速機 ●パラマックス®減速機 9000シリーズ モータとギヤヘッドは使いやすい分離構造。 コンパクト、低騒音、大きな許容ラジアル荷重を実現。 サイクロ®減速機と 高強度歯車採用でコンパクト。 豊富なモータバリエーションから 使いやすさを極めたギヤモータです。 中空軸ヘリカルギヤボックスを 高機能・高性能な平行軸減速機。 組合せをお選びいただけます。 チェーンコンベアなどに適した中空軸形もラインアップ 組合わせた平行軸ギヤモータ。 ● 定格トルク:2.6~552kN・m しています。 ● 容量:6W~90W ● 容量:0.1kW~30kW 平 ● 容量:40W~2.2kW 定格トルク kW KN・m 行 W kW 30 5522.2 軸 90 15 260 60 0.75 5.5 122 40 0.4 2.2 58.5 25 0.1 0.75 24.415 6 0.09 0.4 10.1 0.04 0.1 2.6 3 20 50 100 200 3 20 50 70 100 200 11 46 102 305 1117 4365 6.3 14 35.5 90 224 500 減速比 減速比 減速比 減速比 ●アステロ®ギヤモータ ●ハイポニック減速機® ●ベベル・バディボックス®減速機 ハイポイドギヤを採用した  4シリーズ・5シリーズ ●ベベル・バディボックス®減速機 ●ヘッドコン®ウォーム減速機 分離構造の直交軸ギヤモータ。 ●パラマックス®減速機 9000シリーズ トルク制限がなく高効率です。  Hシリーズ ● 容量:25W~90W ハイポイドギヤを採用。 サイクロ ®減速機の優れた特長を 低減速比・中空軸の ユニークな二度接触理論を用い、 高強度歯車採用でコンパクト化、 15W~11kWの容量範囲と 生かして出力段にベベルギヤを コンパクトな直交軸ギヤモータ。 高効率・高強度を達成した モータ直結構造が可能。 直 サービスファクター対応も 加えた直交軸ギヤモータ。 ● 容量:2.2kW~11kW 高性能ウォーム減速機。 高機能・高性能な直交軸減速機。 交 可能なワイドバリエーションを揃えています。 ● 容量:0.1kW~55kW ● 定格トルク:0.8~82kN・m ● 定格トルク:2.6~552kN・m 軸 ● 容量:15W~11kW 定格トルク 定格トルク kW kW kW kW KN・m KN・m W 11 55 82 552 5.5 37 1190 30 30 7.5 65 260 2.2 60 15 15 50 1220.75 5.5 5.5 5.5 40 0.4 4 シリーズ 58.5 2.2 2.2 5 シリーズ 3.7 35 0.1 24.4 25 0.75 0.75 3.0 20 0.04 0.4 0.4 10.1 0.015 2.20.1 0.1 0.8 2.6 5 20 50 100 240 5 20 100 360 1440 11 25 67 151 501 1957 10658 11 25 67 151 501 2559 4365 5 7 10 12 15 20 5 10 20 40 60 100 6.3 14 35.5 90 224 450 減速比 減速比 減速比 減速比 減速比 減速比 減速比 6W 15W 25W 40W 90W 0.1kW 0.2kW 0.4kW 2.2kW 3.7kW 5.5kW 11kW 30kW 55kW 90kW 132kW 430kW 1200kW 3200kW 3400kW 特定用途向け減速機 ●高速歯車増・減速機 ●産業機械用減速機 ■製造会社 住友重機械工業株式会社 住友重機械ギヤボックス株式会社 発電機・圧縮機 セメントミル シュガーミル 河川ポンプ 混練機 A13
Page15

プロダクトラインアップ Product Lineup モーション・コントロール・ドライブ( MCD) インバータ 7.2N・m 29.7N・m 34N・m 35N・m 157N・m 270N・m 336N・m 380N・m 410N・m 540N・m 613N・m 625N・m 630N・m 650N・m 1250N・m 1370N・m 3000N・m 3180N・m 4000N・m 6278N・m 7613N・m 12500N・m 25W 0.1KW 0.2KW 2.2KW 5.5kW 7.5kW 55kW (許容ピークトルク) ●IB シリーズ サーボモータ用遊星歯車減速機。低バックラッシで位置決めに最適です。主要サーボモータメーカに対応。 ●CAIシリーズ ●SF-520シリーズ PEタイプ P1タイプ P2タイプ PK1タイプ ● バックラッシ:15分 ● バックラッシ:3分/15分 ● バックラッシ:3分 ● バックラッシ:6分/15分 コンパクトで使いやすいインバータ。 簡単操作の 入力:3000r/min時 入力:3000r/min時 入力:2000r/min時 入力:3000r/min時 電源は単相/三相共用です。 ギヤモータ用シンプルインバータ。kW kW kW kW 5.0 5.0 37 5.0 ● 適用モータ:25W~100W ● 適用モータ:0.1kW~2.2kW 22 2.5 2.5 11 2.5 1.0 1.0 5.5 P2タイプ 1.0 0.4 PEタイプ 0.4 P1タイプ 2 PK1タイプ0.4 0.05 0.05 ●HF-520/HF-X20シリーズ ●HF-430NEOシリーズ0.5 0.2 3 9 25 81 3.7 9 21 81 4 10 25 40 100 6 15 45 99 243 減速比 減速比 減速比 減速比 ●精密制御用Eサイクロ減速機 ゼロバックラッシの波動式調和歯車機構とサイクロ減速機が融合した、小型の精密制御用減速機。 高トルク&高機能の 漢字表示が可能なカラー液晶操作パネルを搭載。 許容ピークトルク センサレスベクトルインバータ。 高性能センサレスベクトルインバータ。 ECY N・mシリーズ ● 適用モータ:0.2kW~7.5kW ● 適用モータ:5.5kW~55kW ● d2G4対応可 ● d2G4対応可 (HF-X20シリーズ/0.2kW~3.7kW) 25W 0.1KW 0.2KW 2.2KW 5.5kW 7.5kW 55kW 50 80 100 減速比 機械式変速機 ●精密制御用サイクロ®減速機 ゼロバックラッシ・コンパクト・低振動・高剛性・高効率・長寿命を特長としています。 ●バイエル®無段変速機 許容ピークトルク ●バイエル・サイクロ®可変減速機 N・m 許容ピークトルク コンパクトタイプ 7613 高性能・コンパクトタイプ N・m A シリーズ 40005131 DA シリーズ 3062 大容量・長寿命で 2756 50年以上の伝統と信頼の実績を持つ、2914 2500 機械式無段変速機。 1393 1960 ● 容量:0.2kW~150kW 721 1393 1029 336 613 29 59 89 119 減速比 29 41 59 89 119 減速比 許容ピークトルク 大径ホロー高速軸タイプ N・m 許容ピークトルク C シリーズ 6278 高減速比・コンパクトタイプ N・m カップリング 4316 UA シリーズ 12500 8575 3188 ●セイサGCカップリング ●DCカップリング ●SFカップリング 4500 1962 3300 1030 2250 540 1250 625 59 89 119 減速比 81 103 166 173 249 283 減速比 ●サーボモータ用サイクロ®減速機 サーボモータ用フランジ付サイクロ®減速機。 ギヤカップリング ディスクカップリング テーパグリッドカップリング kW 入力:3000r/min時 kW 入力:3000r/min時 ● 基準伝達トルク:421~6,460,000N・m ● 基準伝達トルク:35.3~255,950N・m ● 基準伝達トルク:52.0~932,100N・m スタンダードシリーズ ローバックラッシシリーズ 9.0 ● バックラッシ:6分 7.0 5.0 5.0 3.0 スタンダードシリーズ 3.0 ローバックラッシ ■製造会社 1.0 1.0 シリーズ 0.2 0.2 6 15 29 87 6 15 21 29 減速比 減速比 住友重機械工業株式会社 住友重機械ギヤボックス株式会社 7.2N・m 29.7N・m 34N・m 35N・m 157N・m 270N・m 336N・m 380N・m 410N・m 540N・m 613N・m 625N・m 630N・m 650N・m 1250N・m 1370N・m 3000N・m 3180N・m 4000N・m 6278N・m 7613N・m 12500N・m (許容ピークトルク) A14
Page16

プロダクトラインアップ Product Lineup モーション・コントロール・ドライブ( MCD) インバータ 7.2N・m 29.7N・m 34N・m 35N・m 157N・m 270N・m 336N・m 380N・m 410N・m 540N・m 613N・m 625N・m 630N・m 650N・m 1250N・m 1370N・m 3000N・m 3180N・m 4000N・m 6278N・m 7613N・m 12500N・m 25W 0.1KW 0.2KW 2.2KW 5.5kW 7.5kW 55kW (許容ピークトルク) ●IB シリーズ サーボモータ用遊星歯車減速機。低バックラッシで位置決めに最適です。主要サーボモータメーカに対応。 ●CAIシリーズ ●SF-520シリーズ PEタイプ P1タイプ P2タイプ PK1タイプ ● バックラッシ:15分 ● バックラッシ:3分/15分 ● バックラッシ:3分 ● バックラッシ:6分/15分 コンパクトで使いやすいインバータ。 簡単操作の 入力:3000r/min時 入力:3000r/min時 入力:2000r/min時 入力:3000r/min時 電源は単相/三相共用です。 ギヤモータ用シンプルインバータ。kW kW kW kW 5.0 5.0 37 5.0 ● 適用モータ:25W~100W ● 適用モータ:0.1kW~2.2kW 22 2.5 2.5 11 2.5 1.0 1.0 5.5 P2タイプ 1.0 0.4 PEタイプ 0.4 P1タイプ 2 PK1タイプ0.4 0.05 0.05 ●HF-520/HF-X20シリーズ ●HF-430NEOシリーズ0.5 0.2 3 9 25 81 3.7 9 21 81 4 10 25 40 100 6 15 45 99 243 減速比 減速比 減速比 減速比 ●精密制御用Eサイクロ減速機 ゼロバックラッシの波動式調和歯車機構とサイクロ減速機が融合した、小型の精密制御用減速機。 高トルク&高機能の 漢字表示が可能なカラー液晶操作パネルを搭載。 許容ピークトルク センサレスベクトルインバータ。 高性能センサレスベクトルインバータ。 ECY N・mシリーズ ● 適用モータ:0.2kW~7.5kW ● 適用モータ:5.5kW~55kW ● d2G4対応可 ● d2G4対応可 (HF-X20シリーズ/0.2kW~3.7kW) 25W 0.1KW 0.2KW 2.2KW 5.5kW 7.5kW 55kW 50 80 100 減速比 機械式変速機 ●精密制御用サイクロ®減速機 ゼロバックラッシ・コンパクト・低振動・高剛性・高効率・長寿命を特長としています。 ●バイエル®無段変速機 許容ピークトルク ●バイエル・サイクロ®可変減速機 N・m 許容ピークトルク コンパクトタイプ 7613 高性能・コンパクトタイプ N・m A シリーズ 40005131 DA シリーズ 3062 大容量・長寿命で 2756 50年以上の伝統と信頼の実績を持つ、2914 2500 機械式無段変速機。 1393 1960 ● 容量:0.2kW~150kW 721 1393 1029 336 613 29 59 89 119 減速比 29 41 59 89 119 減速比 許容ピークトルク 大径ホロー高速軸タイプ N・m 許容ピークトルク C シリーズ 6278 高減速比・コンパクトタイプ N・m カップリング 4316 UA シリーズ 12500 8575 3188 ●セイサGCカップリング ●DCカップリング ●SFカップリング 4500 1962 3300 1030 2250 540 1250 625 59 89 119 減速比 81 103 166 173 249 283 減速比 ●サーボモータ用サイクロ®減速機 サーボモータ用フランジ付サイクロ®減速機。 ギヤカップリング ディスクカップリング テーパグリッドカップリング kW 入力:3000r/min時 kW 入力:3000r/min時 ● 基準伝達トルク:421~6,460,000N・m ● 基準伝達トルク:35.3~255,950N・m ● 基準伝達トルク:52.0~932,100N・m スタンダードシリーズ ローバックラッシシリーズ 9.0 ● バックラッシ:6分 7.0 5.0 5.0 3.0 スタンダードシリーズ 3.0 ローバックラッシ ■製造会社 1.0 1.0 シリーズ 0.2 0.2 6 15 29 87 6 15 21 29 減速比 減速比 住友重機械工業株式会社 住友重機械ギヤボックス株式会社 7.2N・m 29.7N・m 34N・m 35N・m 157N・m 270N・m 336N・m 380N・m 410N・m 540N・m 613N・m 625N・m 630N・m 650N・m 1250N・m 1370N・m 3000N・m 3180N・m 4000N・m 6278N・m 7613N・m 12500N・m (許容ピークトルク) A15
Page18

プレストNEOギヤモータ 概要

プレスト R NEOギヤモータ 頁 機種一覧表 ZNFMタイプ /ZNHMタイプ /GHYMタイプ B2 モータ製作範囲一覧表 B4 標準仕様 B6 形式記号と仕様記号 B8 選定手順 B10 B1 PREST R NEO
Page19

機種一覧表

平 機種一覧表 行 軸 中空軸 枠番 (φ ZNHM、ZNFM:出力軸標準軸径、GHYM:出力軸標準穴径 ) 主形式 減速比 5 7.5 10 12.5 15 20 25 30 40 50 60 70 80 ~フランジ モータ 種類 出力回転数 50Hz 290 193 145 116 96.7 72.5 58.0 48.3 36.3 29.0 24.2 20.7取付 (r/min) 60Hz 350 233 175 140 117 87.5 70.0 58.3 43.8 35.0 29.2 25.0 脚取付 モ 40W 1160(φ 16) 1160(φ 16) ー三相 60W 1160(φ 16) 1160(φ 16)タ ブレーキ無 90W 1160(φ 16) 1160(φ 16)ZNFM アステロギヤモータで対応します。 モ 40W 1160(φ 16) 1160(φ 16) カタログをご請求ください。 ー単 ブレーキ付 タ相 60W 1160(φ 16) 1160(φ 16) 90W 1160(φ 16) 1160(φ 16) 主形式 減速比 3 5 10 15 20 25 30 40 50 60 80 100 120 160 200 210 ~概要 モータ 種類 出力回転数 50Hz 483 290 145 96.7 72.5 58.0 48.3 36.3 29.0 24.2 18.1 14.5 12.1 9.06 7.25(r/min) 60Hz 583 350 175 117 87.5 70.0 58.3 43.8 35.0 29.2 21.9 17.5 14.6 10.9 8.75 三相 モータ 0.1kW 1180(φ 18) 1180(φ18) 1220(φ 22) 1180(φ 18) プレミアム効率 0.2kW 1221(φ 22) 1221(φ 22) 三相モータ 三 A330(φ 30) A330(φ 30) 1280(φ 28) 相 インバータ用 モ 1220(φ 22) 三相モータ ー 0.4kW 1281(φ 28) 1281(φ 28) タ A330(φ 30) A330(φ 30) 1320(φ 32) インバータ用 ZNHM 1280(φ 28) プレミアム効率 アルタックスNEOまたはサイクロ減速機で 三相モータ ZNFM 0.55kW 1321(φ 32) 1321(φ 32) 対応します。A330(φ 30) A330(φ 30) 1400(φ 40) ※ 1400(φ 40) GHYM 1280( 28) カタログをご請求ください。高効率 (JIS) I φ 三相モータ E プ 0.75kW 1321(φ 32) 1321(φ 32) 3 レ A330(φ 30) A330(φ 30) 1400(φ 40) ※ 1400(φ 40) 単相 ミ 三ア 1320(φ 32)モータ 相ム 1.5kW 1401(φ 40) 1401(φ 40) ※ 1401(φ 40) 単相レバー モ効 1500(φ 50) ※ 1500(φ 50) シブルモータ ー率 タ 2.2kW 1400(φ 40) 1501(φ 50) 1501(φ 50) ※ 1501(φ 50) オプション 製品 主形式 モータ 減速比 3 5 10 15 20 25 30 40 50 60 80 100 120 160 200 210 ~ 種類 出力回転数 (r/min) 60Hz 583 350 175 117 87.5 70.0 58.3 43.8 35.0 29.2 21.9 17.5 14.6 10.9 8.75 防水形 0.1kW 1180(φ 18) 1180(φ18) 1220(φ 22) 三イ 1180(φ 18)安全増 ン 防爆形 相バ 0.2kW 1221(φ 22) 1221(φ 22)モー 1280(φ 28) 入力軸 ータ 1280(φ 28) ホロー形 タ用 0.4kW 1281(φ 28) 1281(φ 28) ZNHM 1320(φ 32) アルタックスNEOまたはサイクロ減速機で 15W I 1280(φ 28) 対応します。 25W ZNFM E プ 0.75kW 1321(φ 32) 1321(φ 32) カタログをご請求ください。 3 レ 1400(φ 40) ※ 1400(φ 40) 40W ミ 三ア 1320(φ 32) 60W 相ム 1.5kW 1401(φ 40) 1401(φ 40) モ効 1500(φ 50) ※ 1500(φ 50) 90W ー率 タ 2.2kW 1400(φ 40) 0.1kW 1501(φ 50) 1501(φ 50) 0.2kW 主形式 減速比 3 5 10 15 20 25 30 40 50 60 80 100 120 160 200 210 ~ モータ 種類 出力回転数 50Hz 483 290 145 96.7 72.5 58.0 48.3 36.3 29.0 24.2 18.1 14.5 12.1 9.06 7.25 0.25kW (r/min) 60Hz 583 350 175 117 87.5 70.0 58.3 43.8 35.0 29.2 21.9 17.5 14.6 10.9 8.75 高 1180(φ 18) 0.4kW 三効 0.2kW 1221(φ 22) 1221(φ 22) ZNHM 相率 アルタックスNEOまたはサイクロ減速機で 0.55kW モ 1280(φ 28) 対応します。 ZNFM ーJ 1280(φ 28) 0.75kW タI 0.4kW 1281(φ 28) 1281( 28) カタログをご請求ください。 φ S 1320(φ 32) 1.1kW 主形式 減速比 3 5 10 15 20 25 30 40 50 60 80 100 120 160 200 210 ~1.5kW モータ 種類 出力回転数 50Hz 483 290 145 96.7 72.5 58.0 48.3 36.3 29.0 24.2 18.1 14.5 12.1 9.06 7.25 2.2kW (r/min) 60Hz 583 350 175 117 87.5 70.0 58.3 43.8 35.0 29.2 21.9 17.5 14.6 10.9 8.75 0.1kW 1180(φ 18) 1180(φ18) 1220(φ 22) 3.0kW 単 1180(φ 18) 3.7kW ZNHM 相 0.2kW 1221(φ 22) 1221(φ 22) アルタックスNEOで対応します。 モ 1280(φ 28) 5.5kW ZNFM ー カタログをご請求ください。1220(φ 22) タ 7.5kW 0.4kW 1281(φ 28) 1281(φ 28) 1320(φ 32) 11kW 注 ) 1. 枠番 A330 は GHYMのみとなります。 2. ※の枠番はトルク制限となる機種がありますので、選定表でご確認ください。 B2 3. モータの製作範囲は B4~ B7 頁をご参照ください。 ( ) ( ) ( )
Page20

機種一覧表 平 行 軸 枠番 (φ ZNHM、ZNFM:出力軸標準軸径、GHYM:出力軸標準穴径 ) 中空軸 主形式 減速比 5 7.5 10 12.5 15 20 25 30 40 50 60 70 80 ~モータ 種類 出力回転数 50Hz 290 193 145 116 96.7 72.5 58.0 48.3 36.3 29.0 24.2 20.7 フランジ (r/min) 取付60Hz 350 233 175 140 117 87.5 70.0 58.3 43.8 35.0 29.2 25.0 モ 40W 1160(φ 16) 1160(φ 16) 脚取付 ー三相 60W 1160(φ 16) 1160(φ 16)タ 90W 1160(φ 16) 1160(φ 16)ZNFM アステロギヤモータで対応します。 ブレーキ無 モ 40W 1160(φ 16) 1160(φ 16) カタログをご請求ください。 ー単相 60W 1160(φ 16) 1160(φ 16)タ ブレーキ付90W 1160(φ 16) 1160(φ 16) 主形式 減速比 3 5 10 15 20 25 30 40 50 60 80 100 120 160 200 210 ~モータ 種類 出力回転数 50Hz 483 290 145 96.7 72.5 58.0 48.3 36.3 29.0 24.2 18.1 14.5 12.1 9.06 7.25 概要 (r/min) 60Hz 583 350 175 117 87.5 70.0 58.3 43.8 35.0 29.2 21.9 17.5 14.6 10.9 8.75 三相 0.1kW 1180(φ 18) 1180(φ18) 1220(φ 22) モータ 1180(φ 18) 0.2kW 1221(φ 22) 1221(φ 22) プレミアム効率 三 A330(φ 30) A330(φ 30) 1280(φ 28) 三相モータ 相 モ 1220(φ 22) インバータ用 ー 0.4kW 1281(φ 28) 1281(φ 28) 三相モータ タ A330(φ 30) A330(φ 30) 1320(φ 32) ZNHM 1280(φ 28) インバータ用アルタックスNEOまたはサイクロ減速機で 0.55kW 1321(φ 32) 1321(φ 32) プレミアム効率ZNFM 対応します。A330(φ 30) A330(φ 30) 1400(φ 40) ※ 1400(φ 40) 三相モータ GHYM 1280( 28) カタログをご請求ください。I φ 高効率 (JIS) E プ 0.75kW 1321(φ 32) 1321(φ 32) 三相モータ 3 レ A330(φ 30) A330(φ 30) 1400(φ 40) ※ 1400(φ 40)ミ 1320(φ 32) 単相 三ア 相ム 1.5kW 1401(φ 40) 1401(φ 40) ※ 1401( 40) モータ φ モ効 1500(φ 50) ※ 1500(φ 50) 単相レバー ー率 2.2kW 1400(φ 40) シブルモータタ 1501(φ 50) 1501(φ 50) ※ 1501(φ 50) 主形式 モータ 減速比 3 5 10 15 20 25 30 40 50 60 80 100 120 160 200 210 ~ オプション 製品 種類 出力回転数 (r/min) 60Hz 583 350 175 117 87.5 70.0 58.3 43.8 35.0 29.2 21.9 17.5 14.6 10.9 8.75 0.1kW 1180(φ 18) 1180(φ18) 防水形1220(φ 22) 三イ 1180(φ 18) 相ンバ 0.2kW 安全増 1221(φ 22) 1221(φ 22) 防爆形 モ 1280(φ 28) ーータ 1280(φ 28) 入力軸タ用 0.4kW 1281(φ 28) 1281(φ 28) ホロー形 ZNHM 1320(φ 32) アルタックスNEOまたはサイクロ減速機で I 1280(φ 28) 対応します。 15W ZNFM E プ 0.75kW 1321(φ 32) 1321(φ 32) カタログをご請求ください。 25W 3 レ 1400(φ 40) ※ 1400(φ 40)ミ 三ア 1320(φ 32) 40W 相ム 1.5kW 1401(φ 40) 1401(φ 40) 60W モ効 1500(φ 50) ※ 1500(φ 50) ー率 2.2kW 1400(φ 40) 90W タ 1501(φ 50) 1501(φ 50) 0.1kW 主形式 減速比 3 5 10 15 20 25 30 40 50 60 80 100 120 160 200 210 ~モータ 種類 出力回転数 50Hz 483 290 145 96.7 72.5 58.0 48.3 36.3 29.0 24.2 18.1 14.5 12.1 9.06 7.25 0.2kW (r/min) 60Hz 583 350 175 117 87.5 70.0 58.3 43.8 35.0 29.2 21.9 17.5 14.6 10.9 8.75 0.25kW 高 1180(φ 18) 三効 0.2kW 1221(φ 22) 1221(φ 22) 0.4kW ZNHM 相率 アルタックスNEOまたはサイクロ減速機で モ 1280(φ 28) 対応します。 0.55kW ZNFM ーJ 1280(φ 28) タI 0.4kW 1281( 28) 1281( カタログをご請求ください。 φ φ 28) 0.75kW S 1320(φ 32) 1.1kW 主形式 減速比 3 5 10 15 20 25 30 40 50 60 80 100 120 160 200 210 ~モータ 種類 出力回転数 50Hz 483 290 145 96.7 72.5 58.0 48.3 36.3 29.0 24.2 18.1 14.5 12.1 9.06 7.25 1.5kW (r/min) 60Hz 583 350 175 117 87.5 70.0 58.3 43.8 35.0 29.2 21.9 17.5 14.6 10.9 8.75 2.2kW 0.1kW 1180(φ 18) 1180(φ18) 1220(φ 22) 単 1180(φ 18) 3.0kW ZNHM 相 0.2kW 1221(φ 22) 1221(φ 22) アルタックスNEOで対応します。 3.7kW モ 1280(φ 28) ZNFM ー カタログをご請求ください。1220(φ 22) 5.5kW タ 0.4kW 1281(φ 28) 1281(φ 28) 7.5kW 1320(φ 32) 注 ) 1. 枠番 A330 は GHYMのみとなります。 11kW 2. ※の枠番はトルク制限となる機種がありますので、選定表でご確認ください。 3. モータの製作範囲は B4~ B7 頁をご参照ください。 B3 ( ) ( ) ( )
