住友重機械工業株式会社の機械コンポーネント部門、住友重機械ギヤボックス株式会社の製品紹介カタログです。

住友重機械工業株式会社の機械コンポーネント部門、住友重機械ギヤボックス株式会社の製品紹介カタログです。
豊富な種類、製品説明などを1冊に簡単にまとめました。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

このカタログについて

ドキュメント名 商品ガイド
ドキュメント種別 製品カタログ
ファイルサイズ 6.7Mb
登録カテゴリ
取り扱い企業 住友重機械工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

サイクロ減速機
製品カタログ

住友重機械工業株式会社

ベベル・バディボックス減速機Hシリーズ
製品カタログ

住友重機械工業株式会社

サーボモータ用遊星歯車減速機『IBシリーズPEタイプ』
製品カタログ

住友重機械工業株式会社

このカタログの内容

Page1

営業所(住 友重機械精機販 売株式会社) TEL FAX 北海道 〒007-0847 札幌市東区北 47 条東 16-1-38 011-781-9802 011-781-9807 仙台 〒980-0811 仙台市青葉区一番町 3-3-16(オー・エックス芭蕉の辻ビル) 022-264-1242 022-224-7651 茨城 〒310-0803 水戸市城南 2-1-20(井門水戸ビル) 029-306-7608 029-306-7618 北関東 〒330-0854 さいたま市大宮区桜木町 4-242(鐘塚ビル) 048-650-4700 048-650-4615 千葉 〒260-0045 千葉市中央区弁天 1-15-1(細川ビル) 043-206-7730 043-206-7731 東京 〒141-6025 東京都品川区大崎 2-1-1(ThinkPark Tower) 03-6737-2520 03-6866-5171 横浜 〒220-0005 横浜市西区南幸 2-19-4(南幸折目ビル) 045-290-6893 045-290-6885 長野 〒380-0936 長野市岡田町 166(森ビル) 026-226-9050 026-226-9045 北陸 〒939-8071 富山市上袋 327-1 076-491-5660 076-491-5604 Product Guide 金沢 〒920-0919 金沢市南町 4-55(WAKITA 金沢ビル) 076-261-3551 076-261-3561 静岡 〒422-8063 静岡市駿河区馬渕 3-2-25(T.K BLD) 054-654-3123 054-654-3124 中部 〒460-0003 名古屋市中区錦 1-18-24(いちご伏見ビル) 052-218-2980 052-218-2981 四日市 〒510-0064 三重県四日市市新正 4-17-20 059-353-7467 059-354-1320 商品ガイド 滋賀 〒529-1601 滋賀県蒲生郡日野町大字松尾 334 0748-53-8900 0748-53-3510 京都 〒604-8187 京都市中京区御池通東洞院西入ル笹屋町 435(京都御池第一生命ビル) 075-231-2515 075-231-2615 大阪 〒530-0005 大阪市北区中之島 2-3-33(大阪三井物産ビル) 06-7635-3663 06-7711-5119 神戸 〒650-0044 神戸市中央区東川崎町 1-3-3(神戸ハーバーランドセンタービル) 078-366-6610 078-366-6625 岡山 〒701-0113 岡山県倉敷市栗坂 854-10 086-463-5678 086-463-5608 広島 〒732-0827 広島市南区稲荷町 4-1(広島稲荷町 NK ビル) 082-568-2521 082-262-5544 四国 〒792-0003 愛媛県新居浜市新田町 3-4-23(SES ビル) 0897-32-7137 0897-34-1303 北九州 〒802-0001 北九州市小倉北区浅野 2-14-1(KMM ビル) 093-531-7760 093-531-7778 福岡 〒812-0025 福岡市博多区店屋町 8-30(博多フコク生命ビル) 092-283-3277 092-283-3177 営業所(住 友重機械ギヤボ ックス株式会社) http://www.shigearbox.com TEL FAX 東日本 〒141-6025 東京都品川区大崎 2-1-1(ThinkPark Tower) 03-6737-2650 03-6866-5178 西日本 〒530-0005 大阪市北区中之島 2-3-33(大阪三井物産ビル) 06-7635-3660 06-7711-5121 広島 〒732-0827 広島市南区稲荷町 4-1(広島稲荷町 NK ビル) 082-568-0101 082-262-3767 四国 〒792-0003 愛媛県新居浜市新田町 3-4-23(SES ビル) 0897-32-6423 0897-32-6430 技術的なお問い合わせ お客様相談センター(住友重機械工業株式会社 PTC 事業部) http://www.shi.co.jp/ptc/ フリーダイヤル 0120-42-3196 営業時間 携帯電話から 0570-03-3196 月曜日~金曜日 9:00~12:00 13:00~17:00 FAX 03-6866-5160 (土・日・祝日、弊社休業日を除く) 記載内容は、製品改良などの理由により予告なく変更することがあります。 PTC 事業部  〒141-6025 東京都品川区大崎 2-1-1(ThinkPark Tower) 〒474-0024 愛知県大府市朝日町 6-1 〒597-8555 大阪府貝塚市脇浜 4-16-1 No.S01-16.8 No.S01-16 JH11 2020.01 印刷

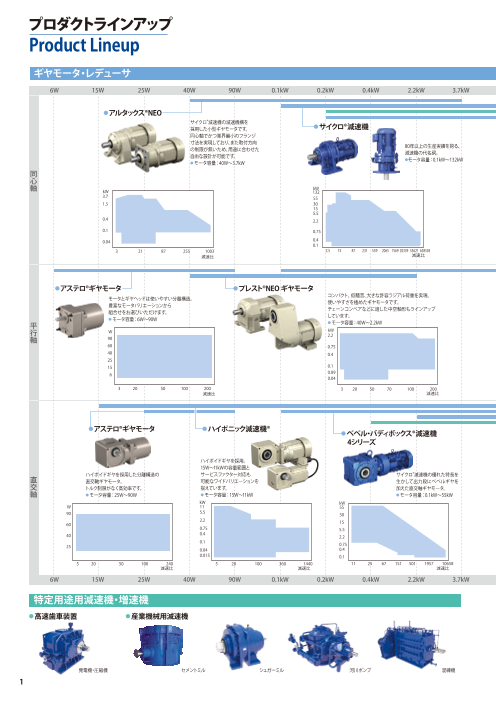

Page2

プロダクトラインアップ Product Lineup ギヤモータ・レデューサ 6W 15W 25W 40W 90W 0.1kW 0.2kW 0.4kW 2.2kW 3.7kW 5.5kW 11kW 30kW 55kW 90kW 132kW 430kW 1200kW 3200kW 3400kW ●アルタックス®NEO サイクロ®減速機の減速機構を 採用した小型ギヤモータです。 ●サイクロ®減速機 ●SKKギヤモータ AF/SFシリーズ ●コンパワー®遊星歯車減速機 同心軸でかつ業界最小のフランジ 寸法を実現しており、また取付方向 1000万台の納入実績を誇る 標準仕様で高強度、高機能。 高トルクながら径方向にコンパクト。の制限が無いため、用途に合わせた 減速機の代名詞。 低減速比および特殊減速比にも 独創のアイデアとメカニズムにより、自由な設計が可能です。 ● 容量:0.1kW~132kW 対応します。 全長寸法も大幅に短縮されました。 ● 容量:40W~3.7kW (一部の機種は平行軸です。) ● 定格トルク:0.46~736kN・m 同 ● 容量:0.4kW~90kW 心 定格トルク 軸 kW kW KN・mkW 132 3.7 90 736 55 402 1.5 30 45 15 186 5.5 30 0.4 15 72.62.2 7.5 22.6 0.1 0.75 3.7 8.6 0.04 0.4 1.5 1.6 0.1 0.4 0.46 3 21 87 255 1003 2.5 15 87 231 559 2065 7569 20339 53621 658503 1 15 45 100 180 5 22.4 40 71 125 224 400 800 1400 減速比 減速比 減速比 減速比 ●アステロ®ギヤモータ ●プレスト®NEO ギヤモータ ●ヘリカル・バディボックス®減速機 ●パラマックス®減速機 9000シリーズ モータとギヤヘッドは使いやすい分離構造。 コンパクト、低騒音、大きな許容ラジアル荷重を実現。 サイクロ®減速機と 高強度歯車採用でコンパクト。 豊富なモータバリエーションから 使いやすさを極めたギヤモータです。 中空軸ヘリカルギヤボックスを 高機能・高性能な平行軸減速機。 組合せをお選びいただけます。 チェーンコンベアなどに適した中空軸形もラインアップ 組合わせた平行軸ギヤモータ。 ● 定格トルク:2.6~552kN・m しています。 ● 容量:6W~90W ● 容量:0.1kW~30kW ● 容量:40W~2.2kW 定格トルク平 kW KN・m 行 W kW 30 5522.2 軸 90 15 260 60 0.75 5.5 122 40 0.4 2.2 58.5 25 0.1 0.75 24.415 0.09 0.46 10.1 0.04 0.1 2.6 3 20 50 100 200 3 20 50 70 100 200 11 46 102 305 1117 4365 6.3 14 35.5 90 224 500 減速比 減速比 減速比 減速比 ●アステロ®ギヤモータ ●ハイポニック減速機® ●ベベル・バディボックス®減速機 ハイポイドギヤを採用した  4シリーズ・5シリーズ ●ベベル・バディボックス®減速機 ●ヘッドコン®ウォーム減速機 分離構造の直交軸ギヤモータ。 ●パラマックス®減速機 9000シリーズ トルク制限がなく高効率です。  Hシリーズ ● 容量:25W~90W ® ハイポイドギヤを採用。 サイクロ 減速機の優れた特長を 低減速比・中空軸の ユニークな二度接触理論を用い、 高強度歯車採用でコンパクト化、 15W~11kWの容量範囲と 生かして出力段にベベルギヤを コンパクトな直交軸ギヤモータ。 高効率・高強度を達成した モータ直結構造が可能。 直 サービスファクター対応も 加えた直交軸ギヤモータ。 ● 容量:2.2kW~11kW 高性能ウォーム減速機。 高機能・高性能な直交軸減速機。 交 可能なワイドバリエーションを揃えています。 ● 容量:0.1kW~55kW ● 定格トルク:0.8~82kN・m ● 定格トルク:2.6~552kN・m 軸 ● 容量:15W~11kW 定格トルク 定格トルク kW kW kW kW KN・m KN・m W 11 55 82 552 5.5 37 1190 30 30 65 260 2.2 7.5 60 15 15 0.75 50 122 5.5 5.5 5.5 40 0.4 4 シリーズ 58.5 2.2 2.2 5 シリーズ 3.7 35 0.1 24.4 25 0.75 0.75 3.0 20 0.04 0.4 0.4 10.1 0.015 2.20.1 0.1 0.8 2.6 5 20 50 100 240 5 20 100 360 1440 11 25 67 151 501 1957 10658 11 25 67 151 501 2559 4365 5 7 10 12 15 20 5 10 20 40 60 100 6.3 14 35.5 90 224 450 減速比 減速比 減速比 減速比 減速比 減速比 減速比 6W 15W 25W 40W 90W 0.1kW 0.2kW 0.4kW 2.2kW 3.7kW 5.5kW 11kW 30kW 55kW 90kW 132kW 430kW 1200kW 3200kW 3400kW 特定用途向け減速機 ●高速歯車増・減速機 ●産業機械用減速機 ■製造会社 住友重機械工業株式会社 住友重機械ギヤモータ株式会社 住友重機械ギヤボックス株式会社 発電機・圧縮機 セメントミル シュガーミル 河川ポンプ 混練機 1

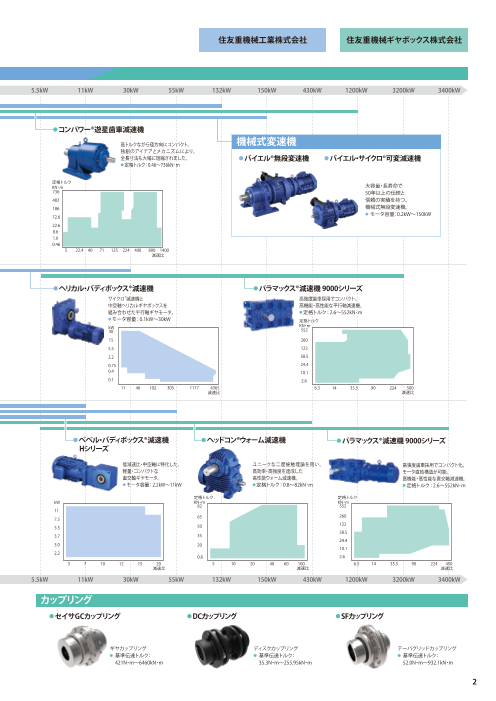

Page3

プロダクトラインアップ Product Lineup ギヤモータ・レデューサ 6W 15W 25W 40W 90W 0.1kW 0.2kW 0.4kW 2.2kW 3.7kW 5.5kW 11kW 30kW 55kW 90kW 132kW 430kW 1200kW 3200kW 3400kW ●アルタックス®NEO サイクロ®減速機の減速機構を 採用した小型ギヤモータです。 ●サイクロ®減速機 ●SKKギヤモータ AF/SFシリーズ ●コンパワー®遊星歯車減速機 同心軸でかつ業界最小のフランジ 寸法を実現しており、また取付方向 1000万台の納入実績を誇る 標準仕様で高強度、高機能。 高トルクながら径方向にコンパクト。の制限が無いため、用途に合わせた 減速機の代名詞。 低減速比および特殊減速比にも 独創のアイデアとメカニズムにより、自由な設計が可能です。 ● 容量:0.1kW~132kW 対応します。 全長寸法も大幅に短縮されました。 ● 容量:40W~3.7kW (一部の機種は平行軸です。) ● 定格トルク:0.46~736kN・m 同 ● 容量:0.4kW~90kW 心 定格トルク 軸 kW kW KN・mkW 132 3.7 90 736 55 402 1.5 30 45 15 186 5.5 30 0.4 15 72.62.2 7.5 22.6 0.1 0.75 3.7 8.6 0.04 0.4 1.5 1.6 0.1 0.4 0.46 3 21 87 255 1003 2.5 15 87 231 559 2065 7569 20339 53621 658503 1 15 45 100 180 5 22.4 40 71 125 224 400 800 1400 減速比 減速比 減速比 減速比 ●アステロ®ギヤモータ ●プレスト®NEO ギヤモータ ●ヘリカル・バディボックス®減速機 ●パラマックス®減速機 9000シリーズ モータとギヤヘッドは使いやすい分離構造。 コンパクト、低騒音、大きな許容ラジアル荷重を実現。 サイクロ®減速機と 高強度歯車採用でコンパクト。 豊富なモータバリエーションから 使いやすさを極めたギヤモータです。 中空軸ヘリカルギヤボックスを 高機能・高性能な平行軸減速機。 組合せをお選びいただけます。 チェーンコンベアなどに適した中空軸形もラインアップ 組合わせた平行軸ギヤモータ。 ● 定格トルク:2.6~552kN・m しています。 ● 容量:6W~90W ● 容量:0.1kW~30kW ● 容量:40W~2.2kW 定格トルク平 kW KN・m 行 W kW 30 5522.2 軸 90 15 260 60 0.75 5.5 122 40 0.4 2.2 58.5 25 0.1 0.75 24.415 0.09 0.46 10.1 0.04 0.1 2.6 3 20 50 100 200 3 20 50 70 100 200 11 46 102 305 1117 4365 6.3 14 35.5 90 224 500 減速比 減速比 減速比 減速比 ●アステロ®ギヤモータ ●ハイポニック減速機® ●ベベル・バディボックス®減速機 ハイポイドギヤを採用した  4シリーズ・5シリーズ ●ベベル・バディボックス®減速機 ●ヘッドコン®ウォーム減速機 分離構造の直交軸ギヤモータ。 ●パラマックス®減速機 9000シリーズ トルク制限がなく高効率です。  Hシリーズ ● 容量:25W~90W ® ハイポイドギヤを採用。 サイクロ 減速機の優れた特長を 低減速比・中空軸の ユニークな二度接触理論を用い、 高強度歯車採用でコンパクト化、 15W~11kWの容量範囲と 生かして出力段にベベルギヤを コンパクトな直交軸ギヤモータ。 高効率・高強度を達成した モータ直結構造が可能。 直 サービスファクター対応も 加えた直交軸ギヤモータ。 ● 容量:2.2kW~11kW 高性能ウォーム減速機。 高機能・高性能な直交軸減速機。 交 可能なワイドバリエーションを揃えています。 ● 容量:0.1kW~55kW ● 定格トルク:0.8~82kN・m ● 定格トルク:2.6~552kN・m 軸 ● 容量:15W~11kW 定格トルク 定格トルク kW kW kW kW KN・m KN・m W 11 55 82 552 5.5 37 1190 30 30 65 260 2.2 7.5 60 15 15 0.75 50 122 5.5 5.5 5.5 40 0.4 4 シリーズ 58.5 2.2 2.2 5 シリーズ 3.7 35 0.1 24.4 25 0.75 0.75 3.0 20 0.04 0.4 0.4 10.1 0.015 2.20.1 0.1 0.8 2.6 5 20 50 100 240 5 20 100 360 1440 11 25 67 151 501 1957 10658 11 25 67 151 501 2559 4365 5 7 10 12 15 20 5 10 20 40 60 100 6.3 14 35.5 90 224 450 減速比 減速比 減速比 減速比 減速比 減速比 減速比 6W 15W 25W 40W 90W 0.1kW 0.2kW 0.4kW 2.2kW 3.7kW 5.5kW 11kW 30kW 55kW 90kW 132kW 430kW 1200kW 3200kW 3400kW 特定用途向け減速機 ●高速歯車増・減速機 ●産業機械用減速機 ■製造会社 住友重機械工業株式会社 住友重機械ギヤモータ株式会社 住友重機械ギヤボックス株式会社 発電機・圧縮機 セメントミル シュガーミル 河川ポンプ 混練機 2
Page4

プロダクトラインアップ Product Lineup モーション・コントロール・ドライブ( MCD) 7.2N・m 29.7N・m 34N・m 35N・m 157N・m 270N・m 336N・m 380N・m 410N・m 540N・m 613N・m 625N・m 630N・m 650N・m 1250N・m 1370N・m 3000N・m 3180N・m 4000N・m 6278N・m 7613N・m 12500N・m (許容ピークトルク) ●IB シリーズ サーボモータ用遊星歯車減速機。低バックラッシで位置決めに最適です。主要サーボモータメーカに対応。 PEタイプ P1タイプ P2タイプ PK1タイプ ● バックラッシ:15分 ● バックラッシ:3分/15分 ● バックラッシ:3分 ● バックラッシ:6分/15分 kW 入力:3000r/min時 kW 入力:3000r/min時 kW 入力:2000r/min時 kW 入力:3000r/min時 5.0 5.0 37 5.0 22 2.5 2.5 11 2.5 1.0 1.0 5.5 P2タイプ 1.0 0.4 PEタイプ 0.4 P1タイプ 2 PK1タイプ0.4 0.05 0.05 0.5 0.2 3 9 25 81 3.7 9 21 81 4 10 25 40 100 6 15 45 99 243 減速比 減速比 減速比 減速比 ●精密制御用Eサイクロ減速機 ゼロバックラッシの波動式調和歯車機構とサイクロ減速機が融合した、小型の精密制御用減速機。 許容ピークトルク ECY N・mシリーズ 新発売 50 80 100 減速比 ●精密制御用サイクロ®減速機 ゼロバックラッシ・コンパクト・低振動・高剛性・高効率・長寿命を特長としています。 許容ピークトルク N・m 許容ピークトルク コンパクトタイプ 7613 高性能・コンパクトタイプ N・m A シリーズ 40005131 DA シリーズ 3062 2914 2756 2500 1393 1960 721 1393 1029 336 613 29 59 89 119 減速比 新発売 29 41 59 89 119 減速比 許容ピークトルク 大径ホロー高速軸タイプ N・m 許容ピークトルク C シリーズ 6278 高減速比・コンパクトタイプ N・m 4316 UA シリーズ 12500 8575 3188 4500 1962 3300 1030 2250 540 1250 625 59 89 119 減速比 81 103 166 173 249 283 減速比 ●サーボモータ用サイクロ®減速機 サーボモータ用フランジ付サイクロ®減速機。 kW 入力:3000r/min時 kW 入力:3000r/min時 スタンダードシリーズ ローバックラッシシリーズ 9.0 ● バックラッシ:6分 7.0 5.0 5.0 3.0 スタンダードシリーズ 3.0 ローバックラッシ 1.0 1.0 シリーズ 0.2 0.2 6 15 29 87 6 15 21 29 減速比 減速比 7.2N・m 29.7N・m 34N・m 35N・m 157N・m 270N・m 336N・m 380N・m 410N・m 540N・m 613N・m 625N・m 630N・m 650N・m 1250N・m 1370N・m 3000N・m 3180N・m 4000N・m 6278N・m 7613N・m 12500N・m (許容ピークトルク) 3
Page5

インバータ 25W 0.1KW 0.2KW 2.2KW 5.5kW 7.5kW 55kW ●CAIシリーズ ●SF-520シリーズ コンパクトで使いやすいインバータ。 簡単操作の 電源は単相/三相共用です。 ギヤモータ用シンプルインバータ。 ● 適用モータ:25W~100W ● 適用モータ:0.1kW~2.2kW ●HF-520/HF-X20シリーズ ●HF-430αシリーズ 高トルク&高機能の ノイズフィルタ内蔵。 センサレスベクトルインバータ。 高性能センサレスベクトルインバータ。 ● 適用モータ:0.2kW~7.5kW ● 適用モータ:5.5kW~55kW ● d2G4対応可 ● d2G4対応可 (HF-X20シリーズ/0.2kW~3.7kW) 25W 0.1KW 0.2KW 2.2KW 5.5kW 7.5kW 55kW 機械式変速機 ●バイエル®無段変速機 ●バイエル・サイクロ®可変減速機 大容量・長寿命で 50年以上の伝統と信頼の実績を持つ、 機械式無段変速機。 ● 容量:0.2kW~150kW カップリング ●セイサGCカップリング ●DCカップリング ●SFカップリング ギヤカップリング ディスクカップリング テーパグリッドカップリング ● 基準伝達トルク:421~6,460,000N・m ● 基準伝達トルク:35.3~255,950N・m ● 基準伝達トルク:52.0~932,100N・m ■製造会社 住友重機械工業株式会社 住友重機械ギヤモータ株式会社 住友重機械ギヤボックス株式会社 4
Page6

アルタックス®NEO ALTAX®NEO サイクロ®減速機の減速機構を採用。高い耐衝撃性を持つコンパクトなギヤモータです。 サイクロ®の機構が小型ギヤモータ用に進化 減速部を両側からしっかりとサポートする「両持ち構造」と、独自の「多数歯数差歯形」の採用で低騒音化を実現しました。 減速比3~5、105、125~435は、遊星機構トラクションドライブを採用。さらに騒音を低減しています。 両持ち機構 多数歯数差歯形 遊星機構トラクションドライブ 業界最小のフランジ寸法(フランジ取付形) 一般的なギヤモータと異なり、同心軸(モータ軸と出力軸が同心)構造なので、フランジを小さくすることができます。 また、フランジの中心とモータの中心にズレがないため、コンパクトな設計が可能です。 アルタックスNEO 同心軸でさらに業界最小のフラン ジ寸法のため、出っ張りのないシ ンプルな設計が可能。 ◆容  量 : 40W~3.7kW 一般的なギヤモータ ◆減 速 比 : 3~1003 モータ軸と出力軸がずれている ◆モータ種類 : 三相・プレミアム効率 ため、フランジサイズが大きい。 高効率・インバータ用 単相・屋外・防水 安全増防爆・海外規格 5
Page7

アルタックス®NEO サイクロ®減速機 ALTAX®NEO CYCLO®Drive サイクロ®減速機の減速機構を採用。高い耐衝撃性を持つコンパクトなギヤモータです。 1939年の生産開始以来、独創的な機構がもたらす優れた性能と高い信頼性 サイクロ®の機構が小型ギヤモータ用に進化 減速部を両側からしっかりとサポートする「両持ち構造」と、独自の「多数歯数差歯形」の採用で低騒音化を実現しました。 減速比3~5、105、125~435は、遊星機構トラクションドライブを採用。さらに騒音を低減しています。 両持ち機構 多数歯数差歯形 遊星機構トラクションドライブ 折損しない歯形 各種応用製品 サイクロ®減速機の歯車である「曲線板」は、一般的なインボリュートギヤ 各種応用製品をご用意。 と異なり、独自の滑らかな曲線(エピトロコイド平行曲線)を持っていま 用途に合わせた最適な一台をお選びいただけます。 す。また内歯車にも独自の円弧歯形を採用。歯の折損がない滑らかな転 がり接触によって、タフで長寿命な減速機を実現しています。 (一部の低減速比仕様はヘリカルギヤ、遊星ギヤを採用) トルクリミッタ付 サイクロ®減速機 インボリュートギヤは サイクロ® 減速機は 少ない噛み合い率で 滑らかな転がり接触 滑り接触 業界最小のフランジ寸法(フランジ取付形) サーボモータ用 サイクロ®減速機 一般的なギヤモータと異なり、同心軸(モータ軸と出力軸が同心)構造なので、フランジを小さくすることができます。 また、フランジの中心とモータの中心にズレがないため、コンパクトな設計が可能です。 豊富なバリエーション アルタックスNEO 撹拌・混合・反応槽用 同心軸でさらに業界最小のフラン 容量0.1kW~132kW、減速比2.5~658503という豊富な 立形架台付 ジ寸法のため、出っ張りのないシ バリエーションをラインアップ。 サイクロモータプーリ® サイクロ®減速機 ンプルな設計が可能。 ◆容  量 : 40W~3.7kW 一般的なギヤモータ ◆減 速 比 : 3~1003 ◆モータ種類 : 三相・プレミアム効率 SF(サービスファクター)対応モータ軸と出力軸がずれている ◆容   量: 0.1kW~132kW ため、フランジサイズが大きい。 高効率・インバータ用 ◆減 速 比: 2.5~658503一般的なギヤモータと異なり、SFを自由に選ぶことができます。 単相・屋外・防水 モータ容量を上げずに減速機枠番のみサイズアップすることができます。 ◆モータ種類:三相・プレミアム効率・高効率・インバータ用・屋外 安全増防爆・海外規格 安全増防爆・耐圧防爆・海外規格・入力ホロー 6
Page8

プレスト®NEOギヤモータ PREST®NEO Gearmotor ギヤモータに求められる使いやすさを極めた、平行軸ギヤモータです。 静かな環境でも使える低騒音 端子台内蔵で簡単配線 設計時にうれしいコンパクトさ 高い噛合い率の歯車と高剛性設計で静かな運 コンパクトな端子箱に、配線がしやすい端子台 平行軸ギヤモータにおいて最も重要な「全長」 転音を実現しました。 を標準装備しました。 にこだわり、高剛性ケーシングの採用と新開発 (0.1kW~2.2kW) のモータによりコンパクト化を実現しました。 低騒音ブレーキを標準採用し、ブレーキ動作音 を最大で20dB(当社比)低減しました。(0.1kW ブレーキ付の場合、整流器を端子箱に内蔵しま ~2.2kW) した。 (40W~90Wはブレーキ部に内蔵) 設計の自由度が広がる大きな許容ラジアル荷重 高負荷容量軸受と高剛性ケーシングの採用に より大きな許容ラジアル荷重を実現しました。 お客様が設計する際の自由度が広がります。 抜群の密封性能で信頼性向上 出力軸側に長寿命材質のトリプルリップオイル シールを採用しました。また、モータ側には長寿 命材質オイルシールを2個採用し、信頼性を大 幅に向上しています。(0.1kW~2.2kW) トリプルリップ オイルシール ◆容  量: 40W~2.2kW ◆減 速 比: 3~200 ◆モータ種類: 三相・プレミアム効率 高効率・インバータ用 単相・屋外・防水 安全増防爆・海外規格 7
Page9

プレスト®NEOギヤモータ プレスト®NEOギヤモータ 中空軸 GHYMタイプ PREST®NEO Gearmotor PREST®NEO Gearmotor Hollow Shaft GHYM Type ギヤモータに求められる使いやすさを極めた、平行軸ギヤモータです。 チェーンコンベア内部にすっきり取り付けられる、中空軸形ギヤモータです。 パレットと干渉しにくい 静かな環境でも使える低騒音 端子台内蔵で簡単配線 設計時にうれしいコンパクトさ 一般的な中空軸形ギヤモータをチェーンコンベア内部に取り付けた場合、搬送物の重さでパレットがたわみ、ギヤモータと干渉してしまうことがあります。プレストNEOギヤモータ中空軸GHYMタイプは、出力軸(中空軸)~ギヤケース端の距離を極力短くすることで、パレットとの干渉を避けています。 高い噛合い率の歯車と高剛性設計で静かな運 コンパクトな端子箱に、配線がしやすい端子台 平行軸ギヤモータにおいて最も重要な「全長」 転音を実現しました。 を標準装備しました。 にこだわり、高剛性ケーシングの採用と新開発 ギヤモータと干渉 搬送物 搬送物 (0.1kW~2.2kW) のモータによりコンパクト化を実現しました。 パレット パレット 低騒音ブレーキを標準採用し、ブレーキ動作音 を最大で20dB(当社比)低減しました。(0.1kW ブレーキ付の場合、整流器を端子箱に内蔵しま ~2.2kW) した。 (40W~90Wはブレーキ部に内蔵) 設計の自由度が広がる大きな許容ラジアル荷重 一般的なギヤモータ プレストNEOギヤモータ 中空軸 GHYMタイプ 高負荷容量軸受と高剛性ケーシングの採用に より大きな許容ラジアル荷重を実現しました。 レイアウトの自由度が高い お客様が設計する際の自由度が広がります。 中空軸形ギヤモータは直交軸方式が一般的ですが、プレストNEOギヤモータ中空軸GHYMタイプは平行軸方式を採用しているため、コンベア長手方向の スペースを取りません。 抜群の密封性能で信頼性向上 また被動軸(コンベア駆動軸)左右下方の自由な位置(出力軸方向は水平)に、取り付けることができます。 出力軸側に長寿命材質のトリプルリップオイル シールを採用しました。また、モータ側には長寿 命材質オイルシールを2個採用し、信頼性を大 幅に向上しています。(0.1kW~2.2kW) トリプルリップ オイルシール 取合寸法は全機種同一 端子台付端子箱 ◆容  量: 40W~2.2kW モータ容量0.2kW~0.75kW、減速比15~50をラインアップ。ギヤ枠番と中 端子箱は配線が簡単な端子台付を標準仕様としました。 ◆減 速 比: 3~200 空軸穴径は全機種同じ(モータ容量や減速比が違っても取合寸法は同一) ◆モータ種類: 三相・プレミアム効率 ですので、コンベア部分の設計仕様を共通化することができます。 高効率・インバータ用 ◆容   量:0.2kW~0.75kW 単相・屋外・防水 ◆減 速 比:15~50 安全増防爆・海外規格 ◆モータ種類:三相・プレミアム効率 8
Page10

アステロ®ギヤモータ ASTERO®Gearmotor 平行軸と直交軸が選べる分離型小型ギヤモータ 選べる分離型ギヤヘッド 省スペース 平行軸と直交軸(中実軸・中空軸)が選べます。 直交軸アステロなら、モータが出っ張る モータとギヤヘッドは使いやすい分離構造です。 ことなく、省スペース設計が 用途に合わせてギヤヘッドを自由に組み付ける事が可能です。 可能となります。 平行軸タイプ 直交軸タイプ 豊富な商品群・オプション スピードコントローラ ブレーキパック 取合い互換 CAUシリーズ CAHシリーズ CALシリーズ ギヤヘッドの主要取合い寸法(角寸法・出力軸の位置と寸法、取付穴)は、 ギヤヘッド用 平行軸・直交軸同一です。 平行軸と直交軸の自由な使い分けを可能にしました。 フランジ取付形ギヤヘッド ギヤヘッド取付プレート トルクアーム (60W, 90W) (平行軸用) (直交軸用) ◆容   量:平行軸 6W~90W、直交軸 25W~90W ◆減 速 比:平行軸 3~200、直交軸 5~240 平行軸ギヤヘッド 直交軸ギヤヘッド (中間ギヤヘッド10比追加可能) ◆モータ種類:三相・単相・単相スピードコントロール 海外規格 9
Page11

ハイポニック減速機® HYPONIC Ge*1armotor® 15W~11kWのワイドバリエーション直交軸ギヤモータです。 中空軸 中実軸 フランジ取付 中実軸 脚取付 高 効 率 タフ&長寿命 低 騒 音 ハイポニック減速機に採用されたハイポイドギ 歯車にクロムモリブデン鋼を採用し、浸炭焼き ベベルギヤより噛み合い率が大きいため、静か ヤは、ウォームギヤと比較して滑りが小さいた 入れを行っています。 に滑らかに回転を伝えることができます。 め、はるかに高い効率が得られます。 軽量コンパクト SF(サービスファクター)対応 ワイドバリエーション モーター軸とハイポイドピニオンを一体化し、ア SFを大きく取りたい場合、モータ容量を上げず 15W~11kWをラインアップ。 ルミ合金製のケーシングを採用しました。 に、減速機枠番のみ1サイズアップすることがで 0.25kW、0.55kW、1.1kW、3.0kWの中間容量も (一部機種を除く) きます。 標準で用意。 (中空軸タイプ) 最適なモータ容量が選べます。 ◆容   量:15W~11kW ◆減 速 比:5~1440 ◆モータ種類:三相・プレミアム効率・高効率 インバータ用・単相・屋外 防水・安全増防爆・海外規格 入力ホロー 10
Page12

ベベル・バディボックス®減速機 4シリーズ5シリーズ Bevel BUDDY*1BOX® 4 Series5 Series サイクロ®減速機の特長、豊富なオプションを生かした直交軸ギヤモータ 4 シリーズ 5 シリーズ 中空軸(軸上取付・フランジ取付) 中空軸(軸上取付・フランジ取付) 中実軸(ケース取付・フランジ取付・脚取付) 中空軸方式専用設計により FCD製ギヤケースなどの採用により 軽量・コンパクト 大きな許容ラジアル荷重を実現。 長寿命・耐衝撃性抜群 豊富なオプションと応用製品 入力段にサイクロ®減速機もしくは遊星歯車を サイクロ®減速機のオプション・応用製品を使用できるため、 使用しているため、平行軸歯車よりも 様々なアプリケーションに対応することができます。 耐衝撃性に優れており、長寿命です。 (応用製品は4シリーズ・5シリーズどちらでも製作できます。) トルクリミッタ付 サーボモータ用入力ホロー 多くの歯で荷重を分担し、1ヶ所に集中させない サイクロ 遊星歯車 平行軸歯車 荷重が1ヶ所に集中 ◆容   量:0.1kW~55kW(4シリーズ) 0.1kW~37kW(5シリーズ) ◆減 速 比:11~10658(4シリーズ) 11~4365(5シリーズ) ◆モータ種類:三相・プレミアム効率・高効率・インバータ用・屋外 安全増防爆・耐圧防爆・海外規格・入力ホロー 11
Page13

ベベル・バディボックス®減速機 Hシリーズ Bevel BUDDY*B1 OX® H Series 低減速比・中空軸のコンパクトな直交軸ギヤモータ ベベルギヤ+ヘリカルギヤの高効率減速機構 低減速比に特化した減速機構のため、高い効率を実現しています。 中空軸専用コンパクトケース 中空軸専用ケースのため、汎用的なギヤモータよりもコンパクトです。 モータ回転数3600r/minの高速運転が可能 倍速(120Hz)で駆動することができます。 長寿命グリース潤滑 取付方向が自由です。 オイル潤滑に比べ、メンテナンスの手間が省けます。 ◆容   量:2.2kW~11kW ◆減 速 比:5~20 ◆モータ種類:プレミアム効率・インバータ用・屋外 海外規格 12
Page14

パラマックス®減速機 9000シリーズ PARAMAX®9000 Series 構成部品をシステマティックに組み合わせることで、短納期と高品質を両立 強い歯車 アプリケーション 通常の歯車は圧力角が20度であるのに対して、パラマックスの歯車は 豊富なオプションや各種専用設計製品、応用製品のラインアップを取り揃 25度。これにより、歯元の厚みを確保でき、強度がアップ。負荷容量が大 えています。 きく、衝撃荷重に強いギヤボックスの設計を可能としました。 押出機用SEBシリーズ クーリングファン用SFCシリーズ 9000シリーズの歯型(圧力角25°) 一般的な歯型(圧力角20°) 熱容量向上 クレーン用SCCシリーズ 2軸ごみクレーン用SHCシリーズ 新設計の冷却ファンと導風カバーを採用することで、冷却効果を大幅 アップ。減速機本体の過熱による潤滑油の劣化を防止し、連続運転な どの厳しい使用条件下での使用にも余裕を持って対応します。 水門ゲート開閉用SGDシリーズ 抄紙機用SPAシリーズ 9000シリーズ 従来品 ◆定格トルク:2.6~552kN・m ◆減 速 比:6.3~500 ◆モータ種類:三相・プレミアム効率・高効率・インバータ用 屋外・安全増防爆・耐圧防爆・海外規格 13
Page15

特定用途向け減速機 Specialized Gearboxes お客様の機械に合わせた専用設計。最適なカスタマイズができる大型ギヤボックスです。 ライフラインを支える 素材を砕く 素材を搾る 発電機・圧縮機 セメントミル シュガーミル 水を操る 素材を練る 河川ポンプ 混練機 14
Page16

精密制御用サ*イ1 クロ®減速機 FINE CYCLO® High Precision Gearboxes 高精度位置決め用コンポーネントタイプのサイクロ®減速機です。 主軸受が無いタイプをラインアップ 低騒音・シンプルなベーシックタイプ ケーブルが通せる大きな中空軸タイプ 優れた回転精度を持つ、高性能タイプ Aシリーズ DAシリーズ Cシリーズ UAシリーズ ●コンパクトで組み付けが簡単 ●組み付けが簡単 ●大きな中空高速軸 ●高精度・高性能 FCタイプは主軸受が無い 高速軸を軸受で支持して 穴径が大きいため、ケーブ 当社独自の新2枚差歯形に コンパクト設計で、機械装 いるため、組み付けが簡単 ルやシャフトなどを通すこ より、剛性・振動のレベル・ 置駆動部に直接組み込む です。 とができます。 低速回転時の効率などが、 ことができます。高速軸を ●軸方向にコンパクト ●組み付けが簡単 特に優れています。 軸受で支持しているため、 入力側・出力側共にオイルモータ軸を減速機内部まで 軌跡精度を要求される用途 組み付けが簡単です。また シール構造の上、高速軸を入れることができるため、 に最適です。 モータ軸を減速機内部まで 軸受で支持しているため、全長が短くなります。 ●低ロストモーション 入れることができるため、 組み付けが簡単です。 全長が短くなります。 ●サーボモータ用 ●潤滑用グリース封入 業界トップレベルのロスト 機械装置組付例 アダプター付も対応 潤滑用グリースを封入して モーション0.5arc minを実現。 ●潤滑用グリース封入 各サーボモータメーカーの 出荷しますので、グリース ●軽量・コンパクト・高減速比 潤滑用グリースを封入して 主 要 モ ータ(キ ーレス 軸、 の準備が不要です。 2段減速機構によって、コン 出荷しますので、グリース の準備が不要です。 ◆ロストモーション:1.0arc min キー付軸)用アダプター付 ◆ロストモーション:1.0arc min ●シンプル ◆ロストモーション:1.0arc min パクト性と高減速比を両立 ◆ロストモーション 0.5arc min(UA25 ~ UA80) ◆許容ピークトルク:336 ~ 7613N・m も製作できます。 ◆許容ピークトルク:613 ~ 4000N・m 密閉型1段減速機構による、 ◆許容ピークトルク:540 ~ 6278N・m しています。 0.75arc min(UA15) シンプルで使いやすい構造 ◆許容ピークトルク:625 ~ 12500N・m ◆減 速 比:29 ~ 119 ◆減 速 比:29 ~ 119 です。 ◆減 速 比:59 ~ 119 ◆減 速 比:81 ~ 283 精密制御用Eサイクロ減速機 E CYCLO High Precision Gearboxes 波動歯車装置の機構とサイクロ減速機の歯形が融合した、小型精密制御用減速機 ECYシリーズ ●コンパクト・高トルク ●組み付けが簡単な、大きな中空高速軸 許容ピークトルクが一般的な波動歯車装置(同等サイズ)の約1.5 オイルシール構造・潤滑用グリース封入・高速軸軸受支持により、 倍(代表値)あるため、装置の小型化が可能となります。 組み付けが簡単です。また高速軸の穴径が大きいため、ケーブル ●高剛性 やシャフトなどを通すことができます。 バネ定数が一般的な波動歯車装置(同等サイズ)の約2倍(代表 ●ラチェッティングしにくい ◆ロストモーション:1.0arc min 値)あるため、装置の強度アップや振動低減等が可能です。 ラチェッティングしにくいため、過負荷に対する安全性が高いです。 ◆許容ピークトルク:34 ~ 157N・m ◆減 速 比:50 ~ 100 15
Page17

精密制御用サ*イ1 クロ®減速機 FINE CYCLO® High Precision Gearboxes 高精度位置決め用コンポーネントタイプのサイクロ®減速機です。 主軸受が無いタイプをラインアップ 低騒音・シンプルなベーシックタイプ ケーブルが通せる大きな中空軸タイプ 優れた回転精度を持つ、高性能タイプ Aシリーズ DAシリーズ Cシリーズ UAシリーズ ●コンパクトで組み付けが簡単 ●組み付けが簡単 ●大きな中空高速軸 ●高精度・高性能 FCタイプは主軸受が無い 高速軸を軸受で支持して 穴径が大きいため、ケーブ 当社独自の新2枚差歯形に コンパクト設計で、機械装 いるため、組み付けが簡単 ルやシャフトなどを通すこ より、剛性・振動のレベル・ 置駆動部に直接組み込む です。 とができます。 低速回転時の効率などが、 ことができます。高速軸を ●軸方向にコンパクト ●組み付けが簡単 特に優れています。 軸受で支持しているため、 入力側・出力側共にオイルモータ軸を減速機内部まで 軌跡精度を要求される用途 組み付けが簡単です。また シール構造の上、高速軸を入れることができるため、 に最適です。 モータ軸を減速機内部まで 軸受で支持しているため、全長が短くなります。 ●低ロストモーション 入れることができるため、 組み付けが簡単です。 全長が短くなります。 ●サーボモータ用 ●潤滑用グリース封入 業界トップレベルのロスト 機械装置組付例 アダプター付も対応 潤滑用グリースを封入して モーション0.5arc minを実現。 ●潤滑用グリース封入 各サーボモータメーカーの 出荷しますので、グリース ●軽量・コンパクト・高減速比 潤滑用グリースを封入して 主 要 モ ータ(キ ーレス 軸、 の準備が不要です。 2段減速機構によって、コン 出荷しますので、グリース の準備が不要です。 ◆ロストモーション:1.0arc min キー付軸)用アダプター付 ◆ロストモーション:1.0arc min ●シンプル ◆ロストモーション:1.0arc min パクト性と高減速比を両立 ◆ロストモーション 0.5arc min(UA25 ~ UA80) ◆許容ピークトルク:336 ~ 7613N・m も製作できます。 ◆許容ピークトルク:613 ~ 4000N・m 密閉型1段減速機構による、 ◆許容ピークトルク:540 ~ 6278N・m しています。 0.75arc min(UA15) シンプルで使いやすい構造 ◆許容ピークトルク:625 ~ 12500N・m ◆減 速 比:29 ~ 119 ◆減 速 比:29 ~ 119 です。 ◆減 速 比:59 ~ 119 ◆減 速 比:81 ~ 283 精密制御用Eサイクロ減速機 E CYCLO High Precision Gearboxes 波動歯車装置の機構とサイクロ減速機の歯形が融合した、小型精密制御用減速機 ECYシリーズ ●コンパクト・高トルク ●組み付けが簡単な、大きな中空高速軸 許容ピークトルクが一般的な波動歯車装置(同等サイズ)の約1.5 オイルシール構造・潤滑用グリース封入・高速軸軸受支持により、 倍(代表値)あるため、装置の小型化が可能となります。 組み付けが簡単です。また高速軸の穴径が大きいため、ケーブル ●高剛性 やシャフトなどを通すことができます。 バネ定数が一般的な波動歯車装置(同等サイズ)の約2倍(代表 ●ラチェッティングしにくい ◆ロストモーション:1.0arc min 値)あるため、装置の強度アップや振動低減等が可能です。 ラチェッティングしにくいため、過負荷に対する安全性が高いです。 ◆許容ピークトルク:34 ~ 157N・m ◆減 速 比:50 ~ 100 16
Page18

サーボモータ用遊星歯車減速機 IBシリーズ PEタイプ Planetary Gear Reducer for Servo Motors IB Series PE Type コストパフォーマンスに優れた、サーボモータ用遊星歯車減速機 低価格・短納期 PE タイプ エコノミータイプ 短納期対応 コストパフォーマンスに優れたエコノミータイプ(当社従来品比)。 当社受注後 最短3日間で出荷。お客様の短納期のご要求にお応えします。 減速比の拡充 高速入力 減速比3を追加しました(当社従来品比)。 入力回転数6000r/minが可能です。 各サ-ボモ-タメーカに対応 モータアダプターは、各サーボモータメーカーの主要モータに対応してい ます。 ◆バ ッ ク ラ ッ シ: 15分 ◆許容ピークトルク: 7.2~270N・m ◆モ ー タ 容 量: 50W~5.0kW ◆減  速  比: 3~81 17
Page19

サーボモータ用遊星歯車減速機 IBシリーズ P1タイプP2タイプPK1タイプ P1 Type Planetary Gear Reducer for Servo Motors IB Series P2 TypePK1 Type コンパクト・高剛性・低バックラッシで位置決めに最適 主軸受(アンギュラ玉軸受) 出力軸 主遊星歯車 主太陽歯車 ピニオン 高剛性・コンパクト P1 タイプ カップリング 主軸受 (アンギュラ玉軸受) ベベルギヤ 主太陽歯車 出力軸 直交軸 主遊星歯車 PK1 タイプ大容量ヘリカルギヤ P2 タイプ 業界トップクラスのコンパクト性 選べるタイプ 内歯車付きケースのためコンパクト・高剛性。 同心軸のP1・P2タイプ、直交軸のPK1タイプがあります。 直交軸のPK1タイプは、入力側にスパイラルベベルギヤを採用。出力軸 どちらも中実軸(キーレス、キー付)とフランジ軸が選べます。 方向の寸法を短くしています。 高精度・高剛性 出力軸支持の大径精密アンギュラ玉軸受を採用していますので、コンパ クトなケーシングで大きなラジアル荷重が受けられます。 中実軸 中実軸 フランジ軸 (キーレス) (キー付) 各サ-ボモ-タメーカに対応 P1タイプ P2タイプ PK1タイプ モータアダプターは、各サーボモータメーカの主要モータに対応してい ◆バックラッシ 3分/15分 3分 6分/15分 ます。 ◆許容ピークトルク 35~380N・m 650~3000N・m 35~380N・m ◆モータ容量 50W~5.0kW 0.5~37kW 0.2~5.0kW ◆減 速 比 3.7~81 4~100 6~243 18
Page20

インバータ Inverter ギヤモータに最適なインバータです。 シリーズ 特 長 CAIシリーズ コンパクトで使いやすいインバータ ●コンパクトでも高機能  手のひらサイズのコンパクトボディに、外部制御機能・通信機能を搭載。  電源は単相100V/200V共用です。 ●簡単操作  前面パネルで運転・停止、正転・逆転、アナログボリュームによる速度調整を行うことが  できます。 ◆適用モータ:25W~0.1kW SF-520シリーズ 簡単操作のシンプルインバータ ●簡単操作・設定  8つのパネルキーで、簡単操作を実現しました。  セットアップモードでパラメータを簡単に設定可能です。  ベリファイ機能により、出荷設定値から変更したパラメータを簡単に確認できます。 ●大きな制動トルク  回生制動回路を内蔵。回生抵抗を接続するだけで大きな制動トルクが得られます。 ◆適用モータ:0.1kW~2.2kW HF-520/HF-X20シリーズ 高トルク&高機能のセンサレスベクトルインバータ ●ギヤモータに適したパワフルなインバータ  センサレスベクトル制御により、始動トルク200%以上を実現。  過励磁制動機能により、ギヤモータの減速時間を短くすることができます。 ●用途別パラメータの設定が可能  コンベヤ、昇降装置などの用途を選択をするだけで、自動的に最適なパラメータが設定できる  ため、試運転時間の短縮が図れます。 ●耐圧防爆(d2G4)仕様もラインアップ(HF-X20シリーズ) ◆適用モータ:HF-520/0.2kW~7.5kW HF-X20/0.2kW~3.7kW HF-430αシリーズ ノイズフィルタ内蔵、高性能センサレスベクトルインバータ ●ギヤモータに適したパワフルなインバータ  センサレスベクトル制御により、始動トルク200%以上を実現。 ●ノイズフィルタ内蔵によりノイズ低減  EMCノイズフィルタを標準搭載し、インバータからの発生ノイズが低減。 ●使いやすい簡単操作機能  設定変更したパラメータのみの表示が可能。 ●耐圧防爆(d2G4)仕様もラインアップ ◆適用モータ:5.5kW~55kW 19
