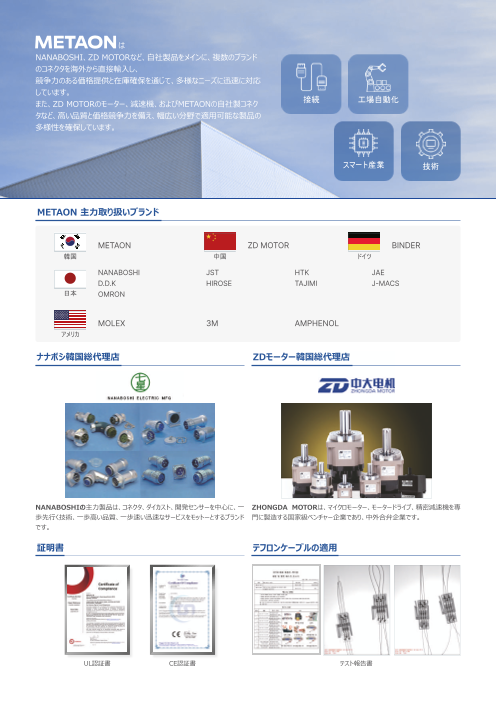

METAONは
NANABOSHI、ZD MOTORなど、自社製品をメインに、複数のブランド
のコネクタを海外から直接輸入し、
競争力のある価格提供と在庫確保を通じて、多様なニーズに迅速に対応
しています。
また、ZD MOTORのモーター、減速機、およびMETAONの自社製コネク 接続 工場自動化
タなど、高い品質と価格競争力を備え、幅広い分野で適用可能な製品の
多様性を確保しています。
スマート産業 技術
METAON 主力取り扱いブランド
METAON ZD MOTOR BINDER
韓国 中国 ドイツ
NANABOSHI JST HTK JAE
D.D.K HIROSE TAJIMI J-MACS
日本 OMRON
MOLEX 3M AMPHENOL
アメリカ
ナナボシ韓国総代理店 ZDモーター韓国総代理店
NANABOSHIの主力製品は、コネクタ、ダイカスト、開発センサーを中心に、一 ZHONGDA MOTORは、マイクロモーター、モータードライブ、精密減速機を専
歩先行く技術、一歩高い品質、一歩速い迅速なサービスをモットーとするブランド 門に製造する国家級ベンチャー企業であり、中外合弁企業です。
です。
証明書 テフロンケーブルの適用
UL認証書 CE認証書 テスト報告書

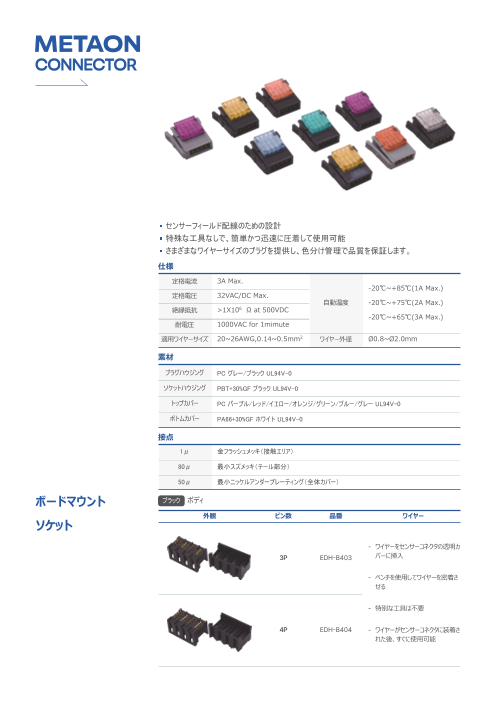

METAON
CONNECTOR
センサーフィールド配線のための設計
特殊な工具なしで、簡単かつ迅速に圧着して使用可能
さまざまなワイヤーサイズのプラグを提供し、色分け管理で品質を保証します。
仕様
定格電流 3A Max.
-20℃~+85℃(1A Max.)
定格電圧 32VAC/DC Max.
自動温度 -20℃~+75℃(2A Max.)
絶縁抵抗 >1X106 Ω at 500VDC
-20℃~+65℃(3A Max.)
耐電圧 1000VAC for 1mimute
適用ワイヤーサイズ 20~26AWG,0.14~0.5mm2 ワイヤー外径 Ø0.8~Ø2.0mm
素材
プラグハウジング PC グレー/ブラック UL94V-0
ソケットハウジング PBT+30%GF ブラック UL94V-0
トップカバー PC パープル/レッド/イエロー/オレンジ/グリーン/ブルー/グレー UL94V-0
ボトムカバー PA66+30%GF ホワイト UL94V-0
接点
1μ 金フラッシュメッキ（接触エリア）
80μ 最小スズメッキ（テール部分）
50μ 最小ニッケルアンダープレーティング（全体カバー）
ボードマウント ブラック ボディ
外観 ピン数 品番 ワイヤー
ソケット
- ワイヤーをセンサーコネクタの透明カ
3P EDH-B403 バーに挿入
- ペンチを使用してワイヤーを密着さ
せる
- 特別な工具は不要
4P EDH-B404 - ワイヤーがセンサーコネクタに装着さ
れた後、すぐに使用可能
プラグ グレー ボディ
オス端子 外観 ピン数トップカバーの色 品番 ワイヤー外径(mm) 適用ワイヤーサイズ
3P EDH-03P-VTG Ø0.6 ~ Ø0.8
4P EDH-04P-VTG Ø0.6 ~ Ø0.8 AWG28~26
3P EDH-03P-RDG Ø0.8 ~ Ø1.0 0.08 ~ 0.13 mm2
4P EDH-04P-RDG Ø0.8 ~ Ø1.0
ブラック ボディ
外観 ピン数トップカバーの色 品番 ワイヤー外径(mm) 適用ワイヤーサイズ
3P EDH-03P-VT Ø0.8 ~ Ø1.0
4P EDH-04P-VT Ø0.8 ~ Ø1.0
3P EDH-03P-RD Ø0.8 ~ Ø1.0
4P EDH-04P-RD Ø0.8 ~ Ø1.0 AWG26~24
3P EDH-03P-YW 0.13 ~ 0.21 mm2
Ø0.8 ~ Ø1.0
4P EDH-04P-YW Ø0.8 ~ Ø1.0
3P EDH-03P-OG Ø1.2 ~ Ø1.6
4P EDH-04P-OG Ø1.2 ~ Ø1.6
3P EDH-03P-GN Ø1.0 ~ Ø1.2
4P EDH-04P-GN Ø1.0 ~ Ø1.2
3P EDH-03P-BL Ø1.2 ~ Ø1.6 AWG22~20
0.32 ~ 0.50 mm2
4P EDH-04P-BL Ø1.2 ~ Ø1.6
3P EDH-03P-GY Ø1.6 ~ Ø2.0
4P EDH-04P-GY Ø1.6 ~ Ø2.0
ソケット ブラック ボディ
メス端子 外観 ピン数トップカバーの色 品番 ワイヤー外径(mm) 適用ワイヤーサイズ
3P EDH -03S-VT Ø0.8 ~ Ø1.0
4P EDH-04S-VT Ø0.8 ~ Ø1.0
3P EDH-03S-RD Ø0.8 ~ Ø1.0
4P EDH-04S-RD Ø0.8 ~ Ø1.0 AWG26~24
3P EDH-03S-YW 0.13 ~ 0.21 mm2
Ø1.0 ~ Ø1.2
4P EDH-04S-YW Ø1.0 ~ Ø1.2
3P EDH-03S-OG Ø1.2 ~ Ø1.6
4P EDH-04S-OG Ø1.2 ~ Ø1.6
3P EDH-03S-GN Ø1.0 ~ Ø1.2
4P EDH-04S-GN Ø1.0 ~ Ø1.2
3P EDH-03S-BL Ø1.2 ~ Ø1.6 AWG22~20
0.32 ~ 0.50 mm2
4P EDH-04S-BL Ø1.2 ~ Ø1.6
3P EDH-03S-GY Ø1.6 ~ Ø2.0
4P EDH-04S-GY Ø1.6 ~ Ø2.0
図面 プラグ (オス端子)
前面 背面 側面
14.90
Pitch 2.00
4 3 2 1
3P
Ø1.0
-Ø1.2
12.90
Pitch 2.00
3 2 1
4P
Ø0.8
-Ø1.0
ソケット (メス端子)
前面 背面 側面
Pitch 2.00
3 2 1
3P
Ø1.2
-Ø1.6
11.50 2.30
Pitch 2.00
4 3 2 1
4P
Ø1.6
-Ø2.0
13.50 2.30
ボードマウントソケット
前面 背面 側面
25.90
1 2 3
3P
6.12
2.00 6.47(x3)
4.00 3.23
25.90
1 2 3 4
4P
6.12
2.00 6.47(x3)
4.00 3.23
23.40 23.40 15.60 15.60
3.20
3.20
12.95 12.95
