ChangZhou FHD Electronics (中国)　超音波センサー　カタログ

製品カタログ
二松電気株式会社
お問い合わせ
電話でお問い合わせ

中国の音響部品メーカー 常州FHDエレクトロニクス の High - Quality Ultrasonic Sensors カタログ

ChangZhou FHD Electronics (常州FHDエレクトロニクス) は、2010年に設立された中国江蘇省常州市の音響部品の専門メーカーです。主な製品は、ブザー、スピーカー、センサー、マイクロフォン、圧電トランスデューサー、圧電セラミック素子 などです。FHDの超音波センサーのご紹介です。FHDの超音波センサーは、開放型、密閉型、高周波センサーなど、様々なタイプがあり、それぞれが特定のアプリケーション要件に合わせてカスタマイズされています。多機能超音波センサーモジュールも提供しており、様々な用途に対応しています。FHDの製品は全て、IATF 16949やISO 9001といった国際品質基準を満たしてます。

◇業界別アプリケーション
1. 自動車：ドライバーの安全な駐車を支援する駐車支援システムに使用されています。
2. インテリジェントセキュリティ：侵入検知や自動ドアセンサー制御に使用されています。
3. スマートホーム：スマート照明やスマート家電の調整に使用され、省エネと利便性を実現します。
4. 産業製造：製品の位置、サイズ、形状の検出、液面監視、ロボットアームの動作誘導に使用されています。
5. 医療：小型医療機器における非接触型距離検出と位置制御に使用されています。
6. 環境モニタリング：水位変化の測定や空気中の粒子状物質濃度の検出に使用されています。

◇メーカーサイト
http://en.czfhd.com/product/60.html

このカタログについて

ドキュメント名 ChangZhou FHD Electronics (中国)　超音波センサー　カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 2.4Mb
登録カテゴリ
取り扱い企業 二松電気株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
Lincoln Technology Solutions（USA） LCD269-238 23.8インチ 4K UHD 高輝度 液晶ディスプレイ 医療機器 産業用 eDP
製品カタログ

二松電気株式会社

この企業の関連カタログの表紙
Shintonic（中国）BNCシリーズ 同軸コネクタ 50Ω 75Ω バヨネット式 産業用 通信 測定器 マシンビジョン IATF16949 UL RoHS
製品カタログ

二松電気株式会社

この企業の関連カタログの表紙
Shintonic（中国）MMCXシリーズ 超小型RF同軸コネクタ 6GHz対応 産業用 通信 医療 IATF16949 UL RoHS
製品カタログ

二松電気株式会社

このカタログの内容

Page1

超声波传感器 ULTRASONIC SENSOR 选型指南 SELECTION GUIDE 常州富鸿达电子有限公司 CHANGZHOU FHD ELECTRONICS CO.,LTD

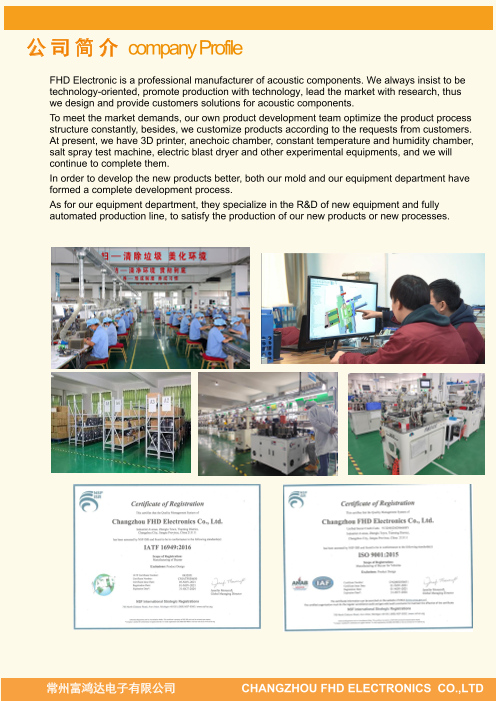

Page2

公司简介 company Profile FHD Electronic is a professional manufacturer of acoustic components. We always insist to be technology-oriented, promote production with technology, lead the market with research, thus we design and provide customers solutions for acoustic components. To meet the market demands, our own product development team optimize the product process structure constantly, besides, we customize products according to the requests from customers. At present, we have 3D printer, anechoic chamber, constant temperature and humidity chamber, salt spray test machine, electric blast dryer and other experimental equipments, and we will continue to complete them. In order to develop the new products better, both our mold and our equipment department have formed a complete development process. As for our equipment department, they specialize in the R&D of new equipment and fully automated production line, to satisfy the production of our new products or new processes. 常州富鸿达电子有限公司 CHANGZHOU FHD ELECTRONICS CO.,LTD

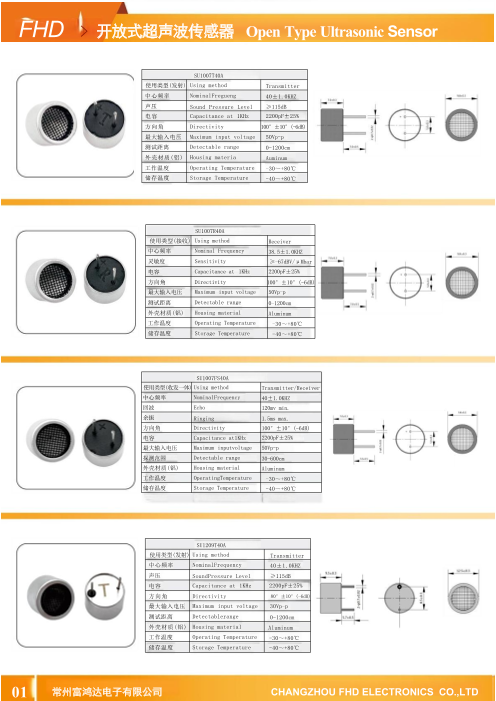

Page3

FHD > 开放式超声波传感器 Open Type Ultrasonic Sensor SU1007T40A 使用类型(发射) Using method Transmitter 中心频率 NominalFregueng 40±1.0KHZ 声压 Sound Pressure Level ≥115dB 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 100°±10°(-6dB) 最大输入电压 Maximum input voltage 50Vp-p 测试距离 Detectable range 0-1200cm 外壳材质(铝) Housing materia Auminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1007R40A 使用类型(接收) Using method Receiver 中心频率 Nominal Frequency 38.5±1.0KHZ 灵敏度 Sensitivity ≥-67dBV/μMbar 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 100°±10°(-6dB) 最大输入电压 Maximum input voltage 50Vp-p 测试距离 Detectable range 0-1200cm 外壳材质(铝) Housing material Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1007FS40A 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 NominalFrequency 40±1.0KHZ 回波 Echo 120mv min. 余振 Ringing 1.5ms max. 方向角 Directivity 100°±10°(-6dB) 电容 Capacitance at1KHz 2200pF±25% 最大输入电压 Maximum inputvoltage 50Vp-p 探测范围 Detectable range 30-600cm 外壳材质(铝) Housing material Aluminum 工作温度 OperatingTemperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1209T40A 使用类型(发射) Using method Transmitter 中心频率 NominalFrequency 40±1.0KHZ 声压 SoundPressure Level ≥115dB 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 80°±10°(-6dB) 最大输入电压 Maximum input voltage 30Vp-p 测试距离 Detectablerange 0-1200cm 外壳材质(铝) Housing material Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ 01 常州富鸿达电子有限公司 CHANGZHOU FHD ELECTRONICS CO.,LTD
Page4

Open Type Ultrasonic Sensor 开放式超声波传感器 GANoM 当H SU1209R40A 使用类型(接收) Using method Receiver 中心频率 NominalFrequency 38.5±1.0KHZ 灵敏度 Sensitivity ≥-70dBV/μMbar 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximuminputvoltage 40Vp-p 测试距离 Detectable range 0-1200cm 外壳材质(铝) Housing material Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1612T23A 使用类型(发射) Using method Transmitter 中心频率 NominalFrequency 23±1.0KHZ 声压 Sound Pressure Level ≥115dB 电容 Capacitance at 1KHz 2900pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximuminputvoltage 60Vp-p 测试距离 Detectablerange 0-1300cm 外壳材质(铝) Housing materal Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1612T25A 使用类型(发射) Using method Transmitter 中心频率 Nominal Frequency 25±1.0KHZ 声压 Sound Pressure Level ≥115dB 电容 Capacitance at 1KHz 2700pF±25% 方向角 Directivity 60°±15°(-6dB) 最大输入电压 Maximum inputvoltage 60Vp-p 测试距离 Detectable range 0-1300cm 外壳材质(铝) Housing material Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1612T40A 使用类型(发射) Using method Transmitter 中心频率 NominalFrequency 40±1.0KHZ 声压 Sound Pressure Level ≥115dR 电容 Capacitance at 1KHz 2700pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum input voltage 60Vp-p 测试距离 Detectable range 0-1200cm 外壳材质(铝) Housing material Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ CHANGZHOU FHD ELECTRONICS CO.,LTD 常州富鸿达电子有限公司 02
Page5

FHD 》开放式超声波传感器 Open Type Ultrasonic Sensor SU1612R40A 使用类型(接收) Using method Receiver 中心频率 Nominal Frequency 38.5±1.0KHZ 灵敏度 Sensitivity ≥-68dBV/μMbar 电容 Capacitance at 1KHz 2700pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum input voltage 60Vp-P 测试距离 Detectable range 0-1200cm 外壳材质(铝) Housing material Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1612FS40A 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 NominalFrequency 40±1.5KHZ 灵敏度 Sensitivity ≥-68dBV/μMbar 声压 Sound Pressure Leve ≥115dB 方向角 Directivity 80°±15°(-6dB) 电容 Capacitance at 1KHz 2200pF±25% 余振 Ringing Max1.6ms 最大输入电压 Maximuminputvoltage 60Vp-p 探测范围 Detectable range 30-600cm 外壳材质(铝) Housing materia Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1610T40A 使用类型(发射) Using method Transmitter 中心频率 Nominal Frequency 40±1.0KHZ 声压 Sound Pressure Level ≥115dB 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum input voltage 60Vp-p 测试距离 Detectable range 0-1200cm 外壳材质(铝) Housing material Aluminum 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU2414T25A 使用类型(发射) Using method Transmitter 中心频率 Nominal Frequency 25±1.0KHZ 声压 Sound Pressure Level ≥115dB 电容 Capacitance at 1KHz 2400pF±25% 方向角 Directivity 60°±15°(-6dB) 最大输入电压 Maximum inputvoltage 60Vp-p 测试距离 Detectable range 0-1500cm 外壳材质(铝) Housing materia Aluminum 工作温度 OperatingTemperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ 常州富鸿达电子有限公司 CHANGZHOU FHD ELECTRONICS CO.,LTD
Page6

FHD > 开放式超声波传感器 Open Type Ultrasonic Sensor SU1007T40P 使用类型(发射) Using method Transmitter 中心频率 Nominal Frequency 40±1.0KHZ 声压 Sound Pressure Level ≥115dR 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum input voltage 40Vp-p 测试距离 Detectablerange 0-1200cm 外壳材质(铝) Housing material Plastic 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1007R40P 使用类型(接收) Using method Receiver 中心频率 Nominal Frequency 38.5±1.0KHZ 灵敏度 Sensitivity ≥-75dBV/μMbar 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum input voltage 40Vp-p 测试距离 Detectablerange 0-1200cm 外壳材质(塑) Housing material Plastic 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1007FS40P 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 NominalFrequency 40±1.0KHZ 灵敏度 Sensitivity ≥-75dBV/pMbar 声压 Sound Pressure Level ≥115dB 方向角 Directivity 80°±15°(-6dB) 电容 Capacitance at 1KHz 2200pF±25% 响应时间 Responsetimefor receiver Max1.6ms 最大输入电压 Maximuminput voltage 40Vp-p 探测范围 Detectable range 30-600cm 外壳材质(塑) Housing material Plastic 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1612T25P 使用类型(发射) Using method Transmitter 中心频率 Nominal Frequency 25±1.0KHZ 声压 Sound Pressure Level ≥115dB 电容 Capacitance at 1KHz 2600pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum inputvoltage 60Vp-p 测试距离 Detectable range 0-1300cm 外壳材质(铝) Housing material Plastic 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ 04 常州富鸿达电子有限公司 CHANGZHOU FHD ELECTRONICS CO.,LTD
Page7

Open Type Ultrasonic Sensor 开放式超声波传感器 SU1612R25P 使用类型(接收) Using method Receiver 中心频率 Nominal Frequency 25±1.0KHZ 灵敏度 Sensitivity ≥-65dBV/μMbar 电容 Capacitance at 1KHz 2600pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum inputvoltage 60Vp-p 测试距离 Detectable range 0-1300cm 外壳材质(塑) Housing materia Plastio 工作温度 Operating Temperature -30～+80℃ 储存温度 Storage Temperature -40～+80℃ SU1612T40P 使用类型(发射) Using method Transmitter 中心频率 NominalFrequency 40±1.0KHZ 声压 Sound PressureLevel ≥115dB 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum input voltage 60Vp-p 测试距离 Detectable range 0-1200cm 外壳材质(铝) Housing material Plastic 工作温度 OperatingTemperature -20～+80℃ 储存温度 Storage Temperature -20~+80℃ SU1612R40P 使用类型(接收) Using method Receiver 中心频率 Nominal Frequency 38.5±1.0KHZ 灵敏度 Sensitivity ≥-68dBV/uMbar 电容 Capacitance at 1KHz 2200pF±25% 方向角 Directivity 80°±15°(-6dB) 最大输入电压 Maximum input voltage 60Vp-p 测试距离 Detectable range 0-1200cm 外壳材质(塑) Housing material Plastic 工作温度 Operating Temperature -20～+80℃ 储存温度 Storage Temperature -20~+80℃ SU1612FS40P 使用类型(收发一体)Using method Transmitter/Receiver 中心频率 NominalFrequency 40±1.5KHZ 灵敏度 Sensitivity ≥-68dBV/μMbar 声压 Sound Pressure Level ≥115dB 方向角 Directivit 80°±15°(-6dB) 电容 Capacitance at 1KHz 2200pF±25% 响应时间 Responsetime forreceiverMax1.6ms 最大输入电压 Maximum inputvoltage 60Vp-p 探测范围 Detectable range 30-600cm 外壳材质(塑) Housing material Plastic 工作温度 Operating Temperature -20～+80℃ 储存温度 Storage Temperature -20～+80℃ CHANGZHOU FHD ELECTRONICS CO.,LTD 常州富鸿达电子有限公司 0065
Page8

FHD 》 密封式超声波传感器 Enclosed Type Ultrasonic Sensor SU1007FS40AM 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 Center freguency 40±1.5KHz 声压 Transmitting Sound Pressure ≥90dB 电容 Capacitance(at 1.0KHz) 2000±20%pF 方向角 Directivity 60±15°(-6dB) 最大输入电压 Max InputVoltage 150Vp-p 可检测范围 Detectable range 50cm-200cm 余震时间 Ringtime ≤1.8ms 阻抗 Impedance ≤3000Q 工作温度 Operating Temperature- -40~+80℃ 储存温度 Storage Temperature 40~+85℃ 外壳材质(铝) Housing material Aluminum SU1208FS40AM 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 Center frequency 40±1.5KHz 电容 Capacitance at 1KHz 1800pF±15% 声压 SPL(30cm/10vms Sine Wave) ≥94dB 测试距离 Distance ≥0.75m 余震 Aftershock ≤1.4ms 方向角 Horizontalangle 60±15° 工作温度 Operating Temperature -40~+85℃ 外壳材质(铝) Housing materia Aluminum 安装方式(针脚) Termina Pin SU1409FS40AM 使用类型(收发一体) Usingmethod Transmitter/Receiver 中心频率 Center frequency 40±1.5KHz 声压 Sound PressureLevel ≥100dB 电容 Capacitance(at 1.0KHz) 2200±20%pF 水平鱼 Horizontalangle 120±15°(-6dB) 垂直鱼 Vertical angle 65±15°(-6dB) 最大输入电压 Max.Input Voltage 150Vp-p(40KHz) 可探测范围 Detectable range 40cm~650cm 余震时间 Ring time ≤1.8ms PIN:Brass,Surface tinning 阻抗 Impedance ≤3000Q 工作温度-40~+80℃ Operating Temperature -40~+80℃ 储存温度-40~+85℃ Storage Temperature -40~+85℃ SU1412FS58AQ 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 Center frequency 58±1.5KHz 电容 Capacitanceat 1KHz 2000pF±20% 声压 SPL(10cm/10Wrms sine Wave) ≥90dB 测试距离 Distance ≥0.7m 余震 Aftershock ≤2.0ms 灵敏度 Receiving sensitivity ≥-70dB/v/ubar 方向角 Horizontal angle 120±15 阻抗 Impedance ≤3500Q 工作温度 Operating Temperature 40~+80℃ 外壳材质(铝) Housing material Aluminum 安装方式(针脚) Termina Pin 06 常州富鸿达电子有限公司 CHANGZHOU FHD ELECTRONICS CO.,LTD
Page9

FHD > 密封式超声波传感器 Enclosed Type Ultrasonic Sensor SU1409FS48AM 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 Center frequency 48±1.5KHz 声压 Sound PressureLeve ≥90dB 电容 Capacitance(at1.0KHz) 2200±20%pF 水平角 Horizontal angle 110±15°(-6dB) 垂直角 Verticalangle 60±15°(-6dB) UL1571 AWC 30# 最大输入电压 Max.Input Voltage 150Vp-p Red,Black Rod Blac 可探测范围 Detectable range 30cm~600cm JAM: 508310-2MA 12±0.1 余震时间 Ring time LB20-02F ≤1.8ms φ14±0 1 y 阻抗 Impedance ≤3000Q Unit,mm 工作温度 Operating Temperature -40~+80℃ 储存温度 Storage Temperature -40~+85℃ SU1509FS48AM 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 Centerfrequency 48±1.5KHz 声压 Sound Pressure Level ≥90dB 电容 Capacitance(at 1.0KHz) 2000±20%pF 水平角 Horizontal angle 110±15°(-6dB) 垂直角 Vertical angle 60±15°(-6dB) 最大输入电压 Max.Input Voltage 150Vp-p 可探测范围 Detectable range 30cm~600cm 余震时间 Ring time ≤1.4ms 阻抗 Impedance ≤3000Q 工作温度 Operating Temperature -40~+80℃ 储存温度 Storage Temperature -40~+85℃ SU1610FS40AM 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 Center frequency 40±1.5KHz 声压 TransmittingSound Pressure ≥100dB 电容 Capacitance(at 1.0KHz) 2000±20%pF 方向角 Directivity 80±15°(-6dB) 最大输入电压 Max.Input Voltage 150Vp-p 可检测范围 Detectable range 30cm~650cm 余震时间 Ring time ≤2.0ms 阻抗 Impedance ≤30000 工作温度 Operating Temperature- -40~+80℃ 储存温度 Storage Temperature -40~+85℃ 外壳材质(铝) Housing material Aluminum 07 常州富鸿达电子有限公司 CHANGZHOU FHD ELECTRONICS CO.,LTD
Page10

High Frequency Ultrasonic Sensor 高频超声波传感器〈 SU2011FS1000AW 使用类型(收发一体) Using method Transmitter/Receiver 中心频率 Center frequency 1.0±0.1MHz 电容 Capacitance at 1KHz 1200pF±20% 接收灵敏度 Receiving Sensitivity 550±100 光束角 Beam Angle 5~10° 耐压 Voltage wishtand >2.6Mpa 阻抗 Impedance 200-450 工作温度 Working Temperature <70℃ 工作电压 Working Voltage 3V 外壳材质(高分子) Housing meterial Macromolecule material 安装尺寸 Mounting dimensions φ21mm SU1309FS300A 使用类型(收发一体) Usingmethod Transmitter/Receiver 中心频率 Center frequency 300±15kHz 电容 Capacitanceat1KHz 400pF±30% 接收灵敏度 Receiving Sensitivity ≥200mv 光束角 Beam Angle 7±2° 余震 Aftershock ≤5cm(200V,400KHz) 测距范围 Distance of ditection 0.05~0.5m 工作温度 WorkingTemperature -40~80°C 外壳材质(铝) Housing meterial Aluminum CHANGZHOU FHD ELECTRONICS CO.,LTD 常州富鸿达电子有限公司 1038
Page11

OF 》 超声波传感器模块 Ultrasonic Sensor Module SU-0S-IA 浓度测量 Concentrationmeasurement 21%~95.6% 浓度分辨率 Concentration resolution 0.1% 浓度检测精度 Concentration detection accuracy ±1.5%FS@(5~55°℃) 流量检测范围 Flow detection range 0-10L/min 流量检测精度 Flow detection accuracy ±0.2L/min@(5~55℃) 数字输出 Digital output USART 工作电压 Operating Voltage 5Vor 12V 通讯方式(盲/查询 Communication method Blind/Inquiries idefault blindl 检测周期 Detection cycle 500ms 工作温度 Operating temperature 5~55℃ 相对湿度 Relative humidity 0~99%(non-condensing) 储存温度 Storage temperature 40~85℃ 0195 常州富鸿达电子有限公司 CHANGZHOU FHD ELECTRONICS CO.,LTD
