超小型三軸ICP®加速度計

製品カタログ

0.8グラム!PCB社最小三軸ICP加速度計

本製品は重さ0.8グラムと他社製品と比べても三軸加速度計では非常に軽量で、さらに大きさは6.4mm角と超小型です。取り付け場所の制約が少なくなり、小さな構造物の加速度も計測できるようになります。また例えば、落下試験や電子基板の信頼性試験などに適しています。

このカタログについて

ドキュメント名 超小型三軸ICP®加速度計
ドキュメント種別 製品カタログ
ファイルサイズ 795.7Kb
登録カテゴリ
取り扱い企業 株式会社東陽テクニカ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

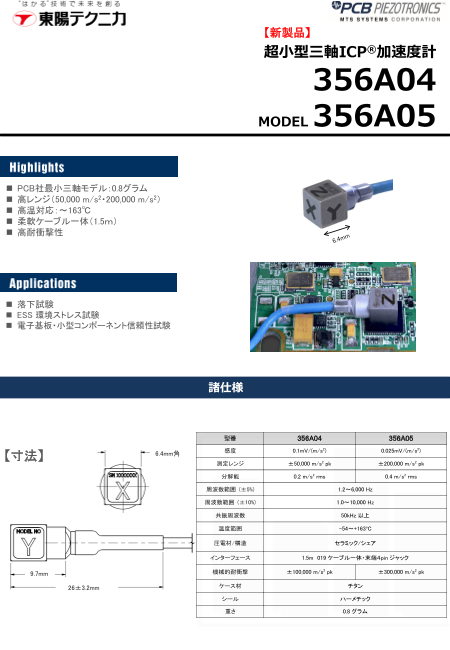

Page1

スライド番号 1

【新製品】 超小型三軸ICP®加速度計 356A04 MODEL 356A05  PCB社最小三軸モデル:0.8グラム  高レンジ(50,000 m/s2・200,000 m/s2)  高温対応:~163℃  柔軟ケーブル一体(1.5m)  高耐衝撃性  落下試験  ESS 環境ストレス試験  電子基板・小型コンポーネント信頼性試験 諸仕様 型番 356A04 356A05 6.4mm角 感度 0.1mV/(m/s 2) 0.025mV/(m/s2) 【寸法】 測定レンジ ±50,000 m/s2 pk ±200,000 m/s2 pk 分解能 0.2 m/s2 rms 0.4 m/s2 rms 周波数範囲 (±5%) 1.2~6,000 Hz 周波数範囲 (±10%) 1.0~10,000 Hz 共振周波数 50kHz 以上 温度範囲 -54~+163oC 圧電材/構造 セラミック/シェア インターフェース 1.5m 019 ケーブル一体・末端4pin ジャック 機械的耐衝撃 ±100,000 m/s2 pk ±300,000 m/s29.7mm pk 26±3.2mm ケース材 チタン シール ハーメチック 重さ 0.8 グラム
Page2

スライド番号 2

Shock Accelerometers 衝撃加速度計ラインナップ 1軸ICP®フィルタ内蔵 350B01 350D02 350C23 350C24 350C03 350C04 •ICP®10万Gレンジ •ICP®5万Gレンジ •ICP®1万G/5千Gレンジ •ICP®1万G/5千Gレンジ •感度:0.005mV/m/s2 •感度:0.01mV/m/s2 •感度:0.05/0.1mV/m/s2 •感度:0.05/0.1mV/m/s2 •測定範囲:±1,000,000m/s2 •測定範囲:±500,000m/s2 •周波数(±1dB):0.4~10,000Hz •周波数(±1dB):0.4~10,000Hz •周波数(±1dB):4~10,000Hz •周波数(±1dB):4~10,000Hz •電気フィルタ:21kHz •電気フィルタ:21kHz •電気フィルタ:21kHz •電気フィルタ:17kHz •メカニカルフィルタ:35kHz •メカニカルフィルタ:35kHz •メカニカルフィルタ:35kHz •メカニカルフィルタ:35kHz •重さ:5.4グラム •重さ:5.4グラム •重さ:5.5グラム •重さ:4.5グラム 1軸ICP®小型高衝撃 3軸ICP® 26mm 【新製品】 352A91 352A92 352B01 350B43(1万Gレンジ)350B44(5千Gレンジ) 356B20 •ICP®5千G/2万Gレンジ •ICP®5千Gレンジ小型1軸 •ICP®フィルタ内蔵 •ICP®5千Gレンジ小型3軸 •感度:0.1/0.025mV/m/s2 •感度:1.0mV/m/s2 •周波数(±1dB):0.4~10,000Hz •感度:1.0mV/m/s2 •周波数(±10%):1~20,000Hz •周波数(±0.5%):2~10,000Hz •電気フィルタ:21kHz •周波数(±0.5%):2~10,000Hz •共振周波数:100kHz •電気フィルタ:なし •メカニカルフィルタ:35kHz •電気フィルタ:なし •フィルタ:なし •メカニカルフィルタ:なし •重さ:27グラム •メカニカルフィルタ:なし •重さ:0.17グラム •重さ:0.7グラム •1.5mテフロンケーブル一体 •重さ:4グラム 株式会社 東陽テクニカ 機械計測センサ部 大 阪 支 店 〒532-0003 大阪府大阪市淀川区宮原1-6-1(新大阪ブリックビル) TEL.06-6399-9771 〒103-8284 東京都中央区八重洲1-1-6 名古屋営業所 〒465-0008 愛知県名古屋市中区栄2-3-1(名古屋広小路ビル) TEL.052-253-6271 TEL. 03(3245)1240 E-mail: pcb@toyo.co.jp 宇都宮営業所 〒321-0953 栃木県宇都宮市東宿郷2-4-3(宇都宮大塚ビル) TEL.028-678-9117
