タービン・圧縮機の状態監視用システムのメンテナンスに 「軸振動センサ校正器」

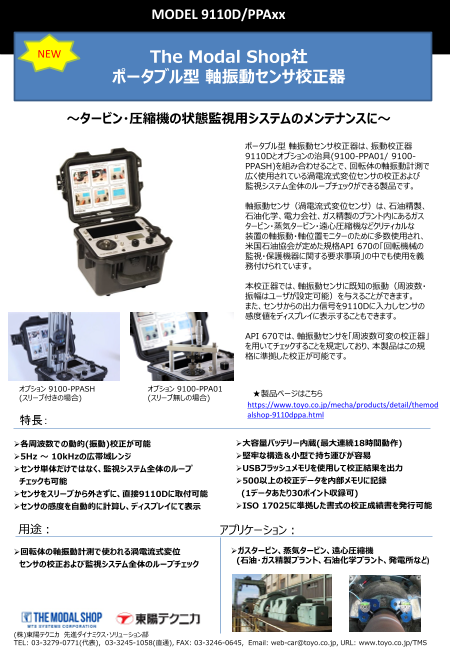

MODEL 9110D/PPAxx NEW The Modal Shop社 ポータブル型 軸振動センサ校正器 ～タービン・圧縮機の状態監視用システムのメンテナンスに～ ポータブル型 軸振動センサ校正器は、振動校正器 9110Dとオプションの治具(9100-PPA01/ 9100- PPASH)を組み合わせることで、回転体の軸振動計測で 広く使用されている渦電流式変位センサの校正および 監視システム全体のループチェックができる製品です。 軸振動センサ（渦電流式変位センサ）は、石油精製、 石油化学、電力会社、ガス精製のプラント内にあるガス タービン・蒸気タービン・遠心圧縮機などクリティカルな 装置の軸振動・軸位置モニターのために多数使用され、 米国石油協会が定めた規格API 670の「回転機械の 監視・保護機器に関する要求事項」の中でも使用を義 務付けられています。 本校正器では、軸振動センサに既知の振動（周波数・ 振幅はユーザが設定可能）を与えることができます。 また、センサからの出力信号を9110Dに入力しセンサの 感度値をディスプレイに表示することもできます。 API 670では、軸振動センサを「周波数可変の校正器」 を用いてチェックすることを規定しており、本製品はこの規 格に準拠した校正が可能です。 オプション 9100-PPASH オプション 9100-PPA01 (スリーブ付きの場合) (スリーブ無しの場合) ★製品ページはこちら https://www.toyo.co.jp/mecha/products/detail/themod alshop-9110dppa.html 特長： 各周波数での動的(振動)校正が可能 大容量バッテリー内蔵(最大連続18時間動作) 5Hz ～ 10kHzの広帯域レンジ 堅牢な構造＆小型で持ち運びが容易 センサ単体だけではなく、監視システム全体のループ USBフラッシュメモリを使用して校正結果を出力 チェックも可能 500以上の校正データを内部メモリに記録 センサをスリーブから外さずに、直接9110Dに取付可能 (1データあたり30ポイント収録可) センサの感度を自動的に計算し、ディスプレイにて表示 ISO 17025に準拠した書式の校正成績書を発行可能 用途： アプリケーション： 回転体の軸振動計測で使われる渦電流式変位 ガスタービン、蒸気タービン、遠心圧縮機 センサの校正および監視システム全体のループチェック (石油・ガス精製プラント、石油化学プラント、発電所など) (株)東陽テクニカ 機械計測部 TEL: 03-3279-0771(代表), 03-3245-1058(直通), FAX: 03-3246-0645, Email: web-car@toyo.co.jp, URL: www.toyo.co.jp/TMS

MODEL 9110D/PPAxx 仕様： 一般仕様： 周波数範囲（動作時、100グラム負荷） 5 Hz ～ 10 kHz 196 m/s2 pk (20g pk) 最大振幅レンジ（50 Hz、10グラム負荷） 500 mm/s pk 3.8 mm pk-pk 最大負荷 800 グラム システム精度： 加速度（10Hz ～ 10kHz） ±3 % 加速度（5 Hz ～ 10Hz） ±5 % 速度（10 Hz ～ 1000 Hz） ±3 % 変位（30 Hz ～ 150 Hz） ±3 % 振幅線形性（100グラム負荷、100 Hz） <1 % （10 g pkまで） 歪み（100グラム負荷、30 Hz ～ 2 kHz） <5 % THD （5 g pkまで） 表示単位： 加速度 g pk, g RMS, m/s2 pk, m/s2 RMS 速度 mm/s pk, mm/s RMS 変位 µm pk-pk 周波数 Hz 被校正センサ感度値 mV/EU, mA/EU, μA/EU 入力 / 出力： 被校正センサ入力 電圧, ICP, 変調電流, 電荷型 外部入力（最大） 1 V AC RMS モニター用レファレンス出力（典型値） 10 mV/g 電源仕様： 内部バッテリー 12 VDC, 4 Ah ACパワー 100 - 240 V, 50 - 60 Hz 動作バッテリー時間 100グラム負荷、100 Hz、1 gpk の場合 18時間 100グラム負荷、100 Hz、10 gpk の場合 1時間 メモリ： サイズ 500までの校正データ 一つの校正データ当たりのポイント数 30ポイントまで センサ情報 型番、製造番号(SN)、軸(X,Y,Z)、ユーザ ノート USBポート USBメモリへの出力(FAT32) 出力ファイルフォーマット CSVファイル 形状等： 形状（H * W * D) 22 cm * 30.5 cm * 28 cm 重さ 8.2 kg センサマウント部のネジサイズ 1/4-28 動作温度 0 ～ 50 ℃ 付属アクセサリ： 081B20 1/4-28 to 1/4-28 取付ねじ 9110-USB USBメモリ（校正成績書発行用ワークシート付き） 081A08 10-32 to 1/4-28 取付ねじ QuickStart Guide 簡単取扱説明書 M081A63 M8x1.25 to 1/4-28 取付ねじ 推奨アクセサリ： PVC-MNT01 渦電流式変位センサ用アダプタキット M8x1.25 スルーホールマウントパッド 9100-PPASH （スレーブ付きセンサ用） 081M165 M8x1 to 1/4-28 取付ねじ 9155-MNT93 1/2-20 to 1/4-28 取付ねじ PVC-MNT02 M8x1 スルーホールマウントパッド 9100-MNT43 1/4NPT(メス) to 1/4-28(オス) 取付ねじ PVC-HTMNT01 9100-PPA01 渦電流式変位センサ用アダプタキット マウントプレート,高温振動センサ用 （センサ単体用） PVC-HTMNT02 マウントプレート,高温振動センサ用 9100-HTCHRGKIT 高温電荷型加速度計校正用アクセサリキット 9100-CAL01 NISTトレーサブル校正証明書 (A2LA,ISO17025) (株)東陽テクニカ 機械計測部 TEL: 03-3279-0771(代表), 03-3245-1058(直通), FAX: 03-3246-0645, Email: web-car@toyo.co.jp, URL: www.toyo.co.jp/TMS
