状態監視用振動センサ

製品カタログ

代表的な状態監視用振動センサである4-20mA出力の振動センサや 関連機器をご紹介いたします。予知保全・状態監視のため、回転機械に設置し機械設備を常時監視します。IoT対応機器やPLC、DCSに接続 することで、機械設備の稼働状況や故障予兆管理に使用されています。

このカタログについて

ドキュメント名 状態監視用振動センサ
ドキュメント種別 製品カタログ
ファイルサイズ 1.2Mb
登録カテゴリ
取り扱い企業 株式会社東陽テクニカ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

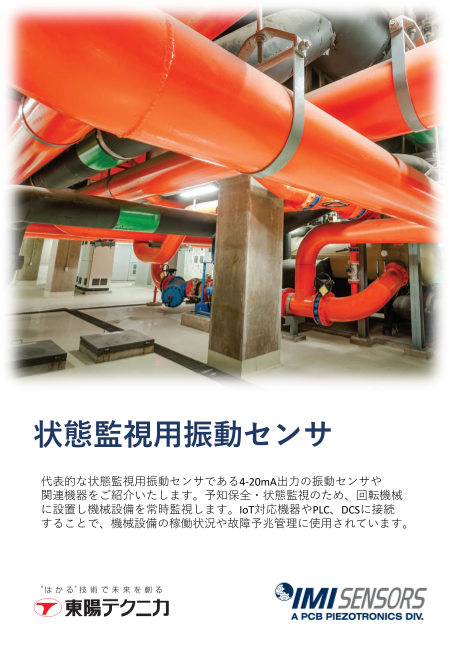

Page1

スライド番号 1

状態監視用振動センサ 代表的な状態監視用振動センサである4-20mA出力の振動センサや 関連機器をご紹介いたします。予知保全・状態監視のため、回転機械 に設置し機械設備を常時監視します。IoT対応機器やPLC、DCSに接続 することで、機械設備の稼働状況や故障予兆管理に使用されています。
Page2

スライド番号 2

4-20mA出力振動センサは重要な機械設備を保全するための常時監視に最適なセンサです。 ほとんどのPLCやDCSが対応している4-20mAループ電源で使用することができます。 監視対象の機械設備(代表例): • 重要なポンプ、モータ • 空冷設備、ファン • 低速ローラー • コンプレッサー 4-20mA 出力 振動センサ ラインナップ 2ピン MIL コネクタタイプ 一体ケーブルタイプ 一体金属ケーブルタイプ 端子台/導管タイプ 4-20mA 出力:Peak 速度 (3~1,000Hz) 0~12.7mm/sec peak (0~0.5ips peak) 640B00 642A00 640B10 642A10 640B60 642A60 EX640B70 0~25.4mm/sec peak (0~1ips peak) 640B01 642A01 640B11 642A11 640B61 642A61 EX640B71 0~50.8mm/sec peak (0~2ips peak) 640B02 642A02 640B12 642A12 640B62 642A62 EX640B72 4-20mA 出力:RMS 速度 (10~1,000Hz) 0~12.7mm/sec peak (0~0.5ips peak) 641B00 643A00 641B10 643A10 641B60 643A60 EX641B70 0~25.4mm/sec peak (0~1ips peak) 641B01 643A01 641B11 643A11 641B61 643A61 EX641B71 0~50.8mm/sec peak (0~2ips peak) 641B02 643A02 641B12 643A12 641B62 643A62 EX641B72 4-20mA 出力:RMS 加速度 (0~49m/s2(0~5g)) 3 ~ 1,000Hz (180 ~ 60,000cpm) 645B00 647A00 645B10 647A10 645B60 647A60 EX645B70 3 ~ 5,000Hz (180 ~ 300,000cpm) 645B01 647A01 645B11 647A11 645B61 647A61 EX645B71 3 ~ 10,000Hz (180 ~ 600,000cpm) 645B02 647A02 645B12 647A12 645B62 647A62 EX645B72 4-20mA 出力:RMS 加速度 (0~98m/s2(0~10g)) 3 ~ 1,000Hz (180 ~ 60,000cpm) 646B00 648A00 646B10 648A10 646B60 648A60 EX646B70 3 ~ 5,000Hz (180 ~ 300,000cpm) 646B01 648A01 646B11 648A11 646B61 648A61 EX646B71 3 ~ 10,000Hz (180 ~ 600,000cpm) 646B02 648A02 646B12 648A12 646B62 648A62 EX646B72 追加オプション(センサ型式の下記のオプションを付けます 例:RV642A01) 高温対応 HT HT HT HT HT HT N/A 生振動波形出力の追加 RV RV RV RV RV RV RV 温度出力の追加 TO TO TO TO TO TO TO 防爆対応(海外) EX EX EX EX EX EX 対応済 追加オプションについて: • 高温対応(HT) :125℃以下の高温環境で使用可能(通常モデルは85℃まで) • 生振動波形出力(RV):10.2mV/m/s2のアナログ加速度出力を追加 (コネクタが3ピンになります(一体ケーブルの場合は3線)) • 温度出力(TO) :4-20mAの温度出力を追加 (コネクタが4ピンになります(一体ケーブルの場合は4線)) • 海外防爆対応(EX) :海外防爆 ATEX, CSA/ETLまたは IECExに対応します
Page3

スライド番号 3

プログラム式振動センサ レシプロコンプレッサ用振動センサ 型式 (EX)649A01 • レシプロコンプレッサの故障やゆるみを検知 • インパクト監視機能を改良 • 早期故障検知のための警告及び危険レベルデータを連続的に出力 プログラム式4-20mA出力センサ 型式 649A04 • 加速度または速度または変位で出力 • ローパスフィルタ及びハイパスフィルタを設定可能 • 測定レンジを設定可能 変換トランスミッタ 4-20mA変換トランスミッタ ベアリング故障検知用トランスミッタ 型式 682C03 型式 682C05 • ICPセンサ用電源供給対応 • ベアリングまたはギアの早期故障検知 • ローパス及びハイパスフィルタを変更可能 • 剥離や欠けに起因したインパルスを検知 • オーバーオール値出力(RMS, Peak) • 2つの4-20mA信号を出力 (ピークホールド値とオーバーオール値) 表示/警報器 ユニバーサルトランスミッタ 型式 683A 型式 682A06 • ICPセンサまたは4-20mAセンサと使用 • 4-20mAセンサへの電源機能 • レベルをLED表示 • ICPセンサと使用する場合は、682C03を併用 • 最大4つのリレー接点出力 • 2つのリレー接点出力
