小型堅牢なアンプ内蔵タイプの「動電式加振器」

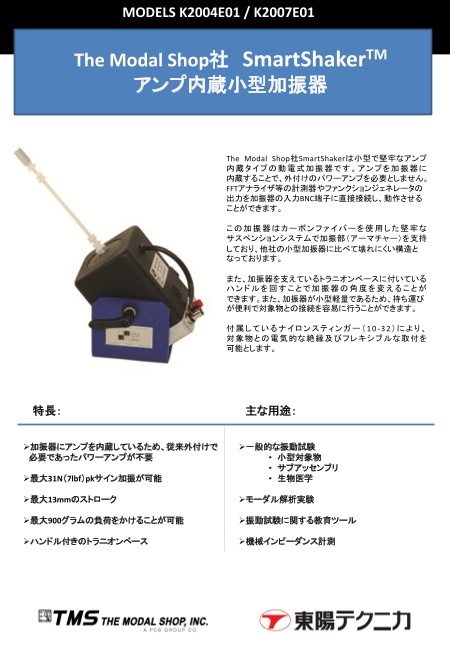

MODELS K2004E01 / K2007E01 The Modal Shop社 SmartShakerTM アンプ内蔵小型加振器 The Modal Shop社SmartShakerは小型で堅牢なアンプ 内蔵タイプの動電式加振器です。アンプを加振器に 内蔵することで、外付けのパワーアンプを必要としません。 FFTアナライザ等の計測器やファンクションジェネレータの 出力を加振器の入力BNC端子に直接接続し、動作させる ことができます。 この加振器はカーボンファイバーを使用した堅牢な サスペンションシステムで加振部（アーマチャー）を支持 しており、他社の小型加振器に比べて壊れにくい構造と なっております。 また、加振器を支えているトラニオンベースに付いている ハンドルを回すことで加振器の角度を変えることが できます。また、加振器が小型軽量であるため、持ち運び が便利で対象物との接続を容易に行うことができます。 付属しているナイロンスティンガー（1 0 - 3 2）により、 対象物との電気的な絶縁及びフレキシブルな取付を 可能とします。 特長： 主な用途： 加振器にアンプを内蔵しているため、従来外付けで 一般的な振動試験 必要であったパワーアンプが不要 • 小型対象物 • サブアッセンブリ 最大31N（7lbf）pkサイン加振が可能 • 生物医学 最大13mmのストローク モーダル解析実験 最大900グラムの負荷をかけることが可能 振動試験に関する教育ツール ハンドル付きのトラニオンベース 機械インピーダンス計測

MODELS K2004E01 / K2007E01 製品仕様： K2004E01 K2007E01 加振器性能： 最大加振力（サイン、pk） 自然空冷時 20N (4.5lbf) 31N (7lbf) 最大加振力（ランダム、RMS） 自然空冷時 13.3N (3lbf) 22N (5lbf) 最大衝撃力(pk) 40N (9lbf) 67N (15lbf) ストローク 連続 (pk-pk) 5 mm 13 mm メカニカルストップ 9 mm 14 mm 周波数範囲［1］ DC ～ 11 kHz DC ～ 9 kHz 加速度レベル［1］ 無負荷 64 g pk 70 g pk 45グラム負荷 26 g pk 35 g pk 450グラム負荷 4.2 g pk 6.4 g pk 900グラム負荷（最大負荷） 2.2 g pk 3.3 g pk 最大電流 5 A 8 A DC抵抗 1.5 Ω 0.37 Ω アンプ性能： 効率 92 % 入力電圧（RMS) 0 – 1 VAC ［2］ 歪み（典型値） < 0.02 % ゲイン設定［3］ ミュート、10dB、18dB、24dB 警告インジケーター［3］ クリッピングまたは高温時 非常停止［3］ 高温または高電流 物理的仕様： アーマチャー重量 32グラム 45グラム サスペンション剛性 2.63 N/mm 形状（高さ×横幅×奥行） 135 × 171 × 89 mm 重さ 3.1 キログラム 入力コネクタ（信号入力） BNC ジャック 取付ネジ穴 10-32 ［1］負荷によります。詳しくはお問い合わせください。 ［2］典型値（最大出力、ゲインによります） ［3］LEDによる点灯 付属アクセサリ： 電源ACアダプタ、60W、19VDC出力、100-240VAC入力 2110G06 ナイロンスティンガー（10-32取付ネジ） 3本 プラスチック収納ケース マニュアル（日本語、英語） 関連製品： 288D01 インピーダンスヘッド（222Nレンジ、500m/s２レンジ） 208C01 ロードセル（45Nレンジ） 208C02 ロードセル（450Nレンジ） 2025E モーダル加振器（111 N pk(25 lbf) サイン加振（強制空冷時）、18mm ストローク） 貫通タイプ（スティンガーの長さ調節が可能であり、対象物との取付けが容易） スティンガーキット（2150G12、2155G12、K2160G）、トラニオンベース（台座）を含む 2060E モーダル加振器（267 N pk(60 lbf) サイン加振（強制空冷時）、36mm ストローク） 貫通タイプ（スティンガーの長さ調節が可能であり、対象物との取付けが容易） スティンガーキット（2150G12、2155G12、K2160G）、トラニオンベース（台座）を含む 2100E11 モーダル加振器（440 N pk(100 lbf) サイン加振（強制空冷時）、25.4mm ストローク） 貫通タイプ（スティンガーの長さ調節が可能であり、対象物との取付けが容易） スティンガーキット（2150G12、2155G12、K2160G）、トラニオンベース（台座）を含む 2075E 多目的動電式加振器（334N pk(75 lbf) サイン加振（強制空冷時）、25.4mm ストローク、3.1kg 許容負荷） 貫通タイプ（スティンガーの長さ調節が可能であり、対象物との取付けが容易） 直径 82.5mm(3.25 inch)の加振ステージ トラニオンベース（台座）、スティンガーを含む (株)東陽テクニカ 機械計測部 TEL: 03-3279-0771(代表), 03-3245-1058(直通), FAX: 03-3246-0645, Email: web-car@toyo.co.jp, URL: www.toyo.co.jp/TMS
