USB 端子に接続可能な加速度計　「Digiducer™」

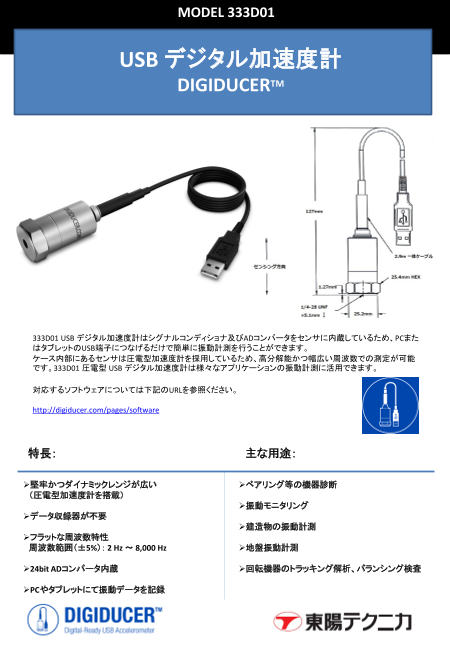

MODEL 333D01 USB デジタル加速度計 DIGIDUCERTM 333D01 USB デジタル加速度計はシグナルコンディショナ及びADコンバータをセンサに内蔵しているため、PCまた はタブレットのUSB端子につなげるだけで簡単に振動計測を行うことができます。 ケース内部にあるセンサは圧電型加速度計を採用しているため、高分解能かつ幅広い周波数での測定が可能 です。333D01 圧電型 USB デジタル加速度計は様々なアプリケーションの振動計測に活用できます。 対応するソフトウェアについては下記のURLを参照ください。 http://digiducer.com/pages/software 特 長： 主な用途： 堅牢かつダイナミックレンジが広い ベアリング等の機器診断 （圧電型加速度計を搭載） 振動モニタリング データ収録器が不要 建造物の振動計測 フラットな周波数特性 周波数範囲（±5%）： 2 Hz ～ 8,000 Hz 地盤振動計測 24bit ADコンバータ内蔵 回転機器のトラッキング解析、バランシング検査 PCやタブレットにて振動データを記録

MODEL 333D01 製品仕様： 333D01 主な性能： チャンネル A: 0.44 % FSV/(m/s2) 感度［1］ チャンネル B: 0.86 % FSV/(m/s2) チャンネル A: ±196m/s2 pk (±20g pk) 測定レンジ［2］ チャンネル B: ±98m/s2 pk (±10g pk) ADコンバータ 帯域 (-3dB) 0.155 Hz ～ 22,900 Hz 周波数範囲(±5%) 2 Hz ～ 8,000 Hz 周波数範囲(±10%) ［2］ 1.5 Hz ～11,000 Hz 周波数範囲(±3dB) ［2］ 0.9 Hz ～ 15,000 Hz 共振周波数 25,000Hz 以上 取付共振［2］ 17,400Hz 取付共振の利得［2］ 200% 広帯域分解能(1Hz ～ 10,000Hz) 0.0245 m/s2 pk 非線形性 2 % 以下 横軸感度［2］ 5 % 以下 環境性能： 耐衝撃性 68,647 m/s2 pk (7,000 g pk) 温度範囲 -10 ～ +70 ℃ 温度係数 0.18 % / ℃ 電気的仕様： 通信規格 USB 2.0 Full Speed 消費電力［2］ 45 mA 以下 内部 ACコンバータ 24 bit 24 bit @ 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz サンプルレート 16 bit @ 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz 物理的仕様： サイズ（六角） 25.4 mm サイズ（高さ） 66.0 mm 重さ 131 グラム 取付ネジ 1/4 – 28 UNF 取付トルク 2.7 Nm ～ 6.8 Nm 受感素子 圧電 セラミック 受感部構造 シェア型 センサ筐体材質 ステンレススチール シール 溶接密封 コネクタタイプ USB Type A Male ケーブル長さ 2.9 m ［1］FSV = Full Scale Value ［2］典型値 周波数特性カーブ（典型値） (株)東陽テクニカ 機械計測部 TEL: 03-3279-0771(代表), 03-3245-1058(直通), FAX: 03-3246-0645, Email: web-car@toyo.co.jp, URL: www.toyo.co.jp/TMS
