振動・衝撃計測用途に!「加速度計・インパクトハンマー」

製品カタログ

【東陽テクニカ】振動・衝撃計測向けに圧電型やMEMSタイプの様々なラインナップの加速度計をご用意しております。即納品も多数あり。

・センサ・オプション
・一軸ICP® 加速度計
超小型、小型、汎用型セラミック、ボタン型、貫通型、 モーダル解析 / アレイ加速度計、
TEDS、高周波対応、小型加速度計、汎用型水晶、耐環境型水晶シェア
・三軸ICP® 加速度計
超小型、小型、汎用型三軸、構造解析用高感度、低温度係数、特殊用途、接地絶縁型
・衝撃加速度計
・高感度加速度計
・電荷出力型加速度計
小型一軸、汎用型、三軸、超高温対応
・インパクトハンマー
・特殊用途ICP® センサ
動ストレインセンサ、インピーダンスヘッド、ICP® タコメータ
・DC 応答加速度計
・MEMS 方式 衝撃加速度計
・取り付けアクセサリ
・加速度計校正用機器およびサービス

◆詳細は、カタログをダウンロードしてご覧ください。

関連メディア

このカタログについて

ドキュメント名 振動・衝撃計測用途に!「加速度計・インパクトハンマー」
ドキュメント種別 製品カタログ
ファイルサイズ 23.8Mb
登録カテゴリ
取り扱い企業 株式会社東陽テクニカ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
モビリティ・テスティング
製品カタログ

株式会社東陽テクニカ

この企業の関連カタログの表紙
マルチビーム方式 LiDARで周辺環境 / 路面形状を計測
製品カタログ

株式会社東陽テクニカ

この企業の関連カタログの表紙
モータトルク計測機器選定・設計(基本編)
ハンドブック

株式会社東陽テクニカ

このカタログの内容

Page1

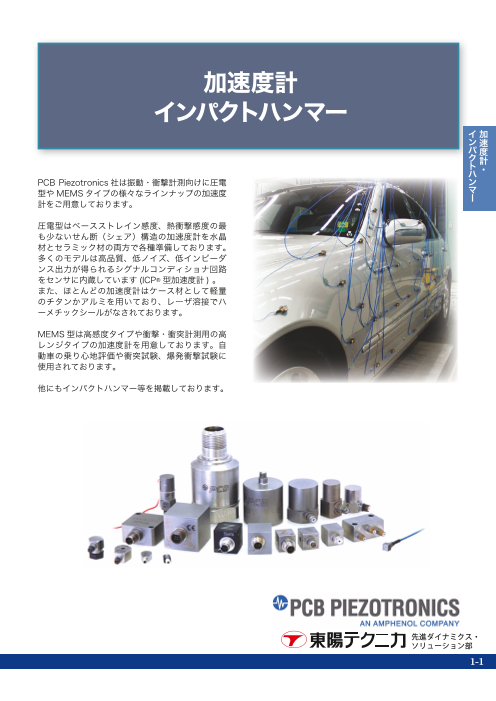

加速度計 インパクトハンマー イ加 ン速 パ ク度 ト計 ハ・ PCB Piezotronics 社は振動・衝撃計測向けに圧電 ン 型やMEMSタイプの様々なラインナップの加速度 マ 計をご用意しております。 ー 圧電型はベースストレイン感度、熱衝撃感度の最 も少ないせん断(シェア)構造の加速度計を水晶 材とセラミック材の両方で各種準備しております。 多くのモデルは高品質、低ノイズ、低インピーダ ンス出力が得られるシグナルコンディショナ回路 をセンサに内蔵しています (ICP® 型加速度計 ) 。 また、ほとんどの加速度計はケース材として軽量 のチタンかアルミを用いており、レーザ溶接でハ ーメチックシールがなされております。 MEMS型は高感度タイプや衝撃・衝突計測用の高 レンジタイプの加速度計を用意しております。自 動車の乗り心地評価や衝突試験、爆発衝撃試験に 使用されております。 他にもインパクトハンマー等を掲載しております。 機械計測部 TEL 03(3279)0771( 代表 ) 03(3245)1058( 直通 ) FAX 03(3246)0645 E-mail:web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-1
Page2

典型的な加速度計の測定システム このカタログでご紹介する加速度計は大きく分けて 計測 /記録器、そしてそれらを効率的に連結するケーブ ICP®(アンプ内蔵型)、電荷出力型及び容量型の3つの ル類からなります。これらのコンポーネントが適切に用 タイプに分類されます。各々のタイプにはそれぞれアプ いられるようにしてください。まず用途に見合う加速度 リケーションに対応した特長と利点があります。代表的 計を決められたなら、下記の典型的なシステム構成例を な測定システムは加速度計、シグナルコンディショナ、 参考にして必要な器材をお選びください。 ICP® 加速度計 - これらの圧電型センサはシグナルコン PCB社ではこれらの電源を組み込んだシグナルコンデ ディショニング回路を内蔵しており (外部にチャージア ィショナを各種用意しております。これらにはケーブル ンプ等の電荷信号変換器は必要ありません)、一般に2~ ~センサの状態をモニタできる LEDやバイアス電圧モ 20mAの定電流、18~30VのDC電源で駆動されます。 ニタ機能もありトラブルシューティングも容易です。 標準の同軸 出力 ケーブル ケーブル ICP® ICP® センサ 加速度計 用シグナルコ 計測・記録機器 ンディショナ 近年多くの FFT アナライザ等の計測・記録機器は ICP® センサを駆動できる電源回路を内蔵しています。これら の機器には ICP® センサを直接接続することが可能です。 標準の同軸 ケーブル ICP® ICP® 電源内蔵型 加速度計 計測・記録機器 DC応答加速度計 - これらのセンサにはシグナルコンデ 圧源で駆動します。PCB社ではDC応答加速度計用にオ ィショニング回路が内蔵されています。6~ 30VDC電 フセット電圧調整機能を持つ電源を用意しております。 出力 4芯センサ ケーブル ケーブル DC応答 DC応答 加速度計 センサ用 計測・記録機器 電源 1-2 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page3

典型的な加速度計の測定システム イ加 電荷出力型加速度計 - これらの圧電型センサはコンデ 電圧信号への変換は通常、研究室仕様のチャージアンプ ン速 ィショニング回路を内蔵していませんので、計測・記録 で行われます。このタイプのチャージアンプには感度の パ度 機器の前段で高インピーダンス電荷信号を低インピーダ 設定、フィルタ、ゲインといった機能が付加されていま ク計 ンス電圧信号に変換するコンディショナが必要です。 す。センサからチャージアンプまでの高インピーダンス ト・ 部分には特別なローノイズケーブルを使う必要がありま ハ ン す。 マ ー ローノイズ センサ 出力 ケーブル ケーブル 電荷出力型 加速度計 チャージアンプ 計測機器 固定ゲインのチャージコンバータを使って簡単に既存 の ICP® シグナルコンディショナを使うこともできま す。 ローノイズ センサ 通常の 出力 ケーブル 同軸ケーブル ケーブル 電荷出力型 イン ・ライン 加速度計 チャージ ICP® シグナル 計測機器 コンバータ コンディショナ ICP® センサシステム同様、ICP® 電源を備えた計測器 であれば外部の ICP® コンディショナを使わずにチャ ージコンバータを駆動することができます。 ローノイズ 通常の センサ 同軸ケーブル ケーブル 電荷出力型 イン ・ライン 加速度計 チャージ ICP® 電源内蔵 コンバータ 計測機器 スペアケーブル - センサケーブルは衝撃や振動に繰 トレインリリーフに注意を払ってください。ケーブ り返しさらされることで疲労してきます。ケーブル ルの断線に備えて常にスペアケーブルを用意される を長持ちさせるためにケーブル及びコネクタ部のス ことをお勧めします。 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-3
Page4

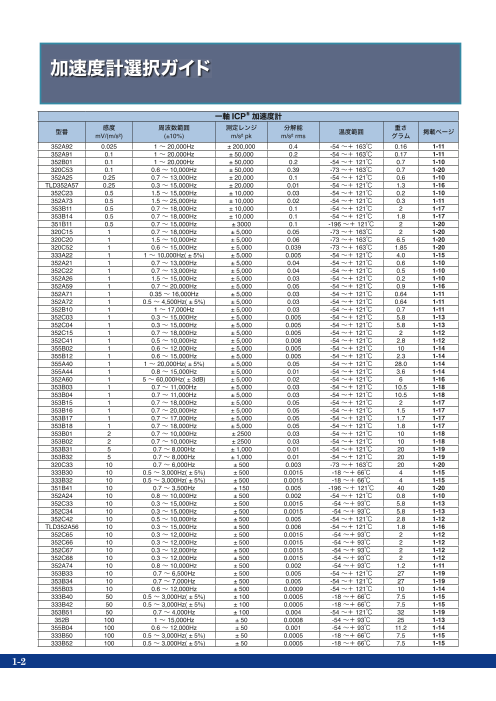

加速度計選択ガイド 一軸 ICP® 加速度計 型番 感度 周波数範囲 測定レンジ 分解能 重さ mV/(m/s²) (±10%) m/s² pk m/s² rms 温度範囲 グラム 掲載ページ 352A92 0.025 1~ 20,000Hz ±200,000 0.4 -54 ~+ 163℃ 0.16 1-12 352B01 0.1 1~ 20,000Hz ±50,000 0.2 -54~+ 121℃ 0.7 1-13 352A25 0.25 0.7~ 13,000Hz ±20,000 0.1 -54~+ 121℃ 0.6 1-13 352C23 0.5 1.5~ 15,000Hz ±10,000 0.03 -54~+ 121℃ 0.2 1-12 352A73 0.5 1.5~ 25,000Hz ±10,000 0.02 -54~+ 121℃ 0.3 1-12 353B11 0.5 0.7~ 18,000Hz ±10,000 0.1 -54~+ 121℃ 2 1-20 353B12 0.5 0.7~ 20,000Hz ±10,000 0.1 -54~+ 121℃ 1.5 1-20 353B13 0.5 0.7~ 20,000Hz ±10,000 0.1 -54~+ 121℃ 1.7 1-20 353B14 0.5 0.7~ 18,000Hz ±10,000 0.1 -54~+ 121℃ 1.8 1-20 351B11 0.5 0.7~ 15,000Hz ±3000 0.1 -196~+ 121℃ 2 1-23 352C22 1 0.7~ 13,000Hz ±5,000 0.04 -54~+ 121℃ 0.5 1-12 352A21 1 0.7~ 13,000Hz ±5,000 0.04 -54~+ 121℃ 0.6 1-12 352A26 1 1.5~ 15,000Hz ±5,000 0.03 -54~+ 121℃ 0.2 1-12 352A72 1 0.5~ 4,500Hz(±5%) ±5,000 0.03 -54~+ 121℃ 0.64 1-13 352B10 1 1~ 17,000Hz ±5,000 0.03 -54~+ 121℃ 0.7 1-13 352C15 1 0.7~ 18,000Hz ±5,000 0.005 -54~+ 121℃ 2 1-14 352C03 1 0.3~ 15,000Hz ±5,000 0.005 -54~+ 121℃ 5.8 1-15 352C04 1 0.3~ 15,000Hz ±5,000 0.005 -54~+ 121℃ 5.8 1-15 352C41 1 0.5~ 10,000Hz ±5,000 0.008 -54~+ 121℃ 2.8 1-16 352C43 1 0.5~ 10,000Hz ±5,000 0.008 -54~+ 121℃ 3 1-16 355B02 1 0.6~ 12,000Hz ±5,000 0.005 -54~+ 121℃ 10 1-17 355B12 1 0.6~ 15,000Hz ±5,000 0.005 -54~+ 121℃ 2.3 1-17 352A60 1 5~ 60,000Hz(±3dB) ±5,000 0.02 -54~+ 121℃ 6 1-19 353B15 1 0.7~ 18,000Hz ±5,000 0.05 -54~+ 121℃ 2 1-20 353B16 1 0.7~ 20,000Hz ±5,000 0.05 -54~+ 121℃ 1.5 1-20 353B17 1 0.7~ 17,000Hz ±5,000 0.05 -54~+ 121℃ 1.7 1-20 353B18 1 0.7~ 18,000Hz ±5,000 0.05 -54~+ 121℃ 1.8 1-20 353B03 1 0.7~ 11,000Hz ±5,000 0.03 -54~+ 121℃ 10.5 1-21 353B04 1 0.7~ 11,000Hz ±5,000 0.03 -54~+ 121℃ 10.5 1-21 320C15 1 0.7~ 18,000Hz ±5,000 0.05 -73~+ 163℃ 2 1-23 320C20 1 1.5~ 10,000Hz ±5,000 0.06 -73~+ 163℃ 6.5 1-23 320C52 1 0.6~ 15,000Hz ±5,000 0.039 -73~+ 163℃ 1.85 1-17 353B01 2 0.7~ 10,000Hz ±2500 0.03 -54~+ 121℃ 10 1-21 353B02 2 0.7~ 10,000Hz ±2500 0.03 -54~+ 121℃ 10 1-21 353B31 5 0.7~ 8,000Hz ±1,000 0.01 -54~+ 121℃ 20 1-22 353B32 5 0.7~ 8,000Hz ±1,000 0.01 -54~+ 121℃ 20 1-22 352A24 10 0.8~ 10,000Hz ±500 0.002 -54~+ 121℃ 0.8 1-13 352C65 10 0.3~ 12,000Hz ±500 0.0015 -54~+ 93℃ 2 1-14 352C66 10 0.3~ 12,000Hz ±500 0.0015 -54~+ 93℃ 2 1-14 352C67 10 0.3~ 12,000Hz ±500 0.0015 -54~+ 93℃ 2 1-14 352C68 10 0.3~ 12,000Hz ±500 0.0015 -54~+ 93℃ 2 1-14 352C33 10 0.3~ 15,000Hz ±500 0.0015 -54~+ 93℃ 5.8 1-15 352C34 10 0.3~ 15,000Hz ±500 0.0015 -54~+ 93℃ 5.8 1-15 352C42 10 0.5~ 10,000Hz ±500 0.005 -54~+ 121℃ 2.8 1-16 355B03 10 0.6~ 12,000Hz ±500 0.0009 -54~+ 121℃ 10 1-17 333B30 10 0.5~ 3,000Hz(±5%) ±500 0.0015 -18~+ 66℃ 4 1-18 333B32 10 0.5~ 3,000Hz(±5%) ±500 0.0015 -18~+ 66℃ 4 1-18 TLD352A56 10 0.3~ 15,000Hz ±500 0.006 -54~+ 121℃ 1.8 1-19 353B33 10 0.7~ 6,500Hz ±500 0.005 -54~+ 121℃ 27 1-22 353B34 10 0.7~ 7,000Hz ±500 0.005 -54~+ 121℃ 27 1-22 320C33 10 0.7~ 6,000Hz ±500 0.003 -73~+ 163℃ 20 1-23 351B41 10 0.7~ 3,500Hz ±150 0.005 -196~+ 121℃ 40 1-23 333B40 50 0.5~ 3,000Hz(±5%) ±100 0.0005 -18~+ 66℃ 7.5 1-18 353B51 50 0.7~ 4,000Hz ±100 0.004 -54~+ 121℃ 32 1-22 352B 100 1~ 15,000Hz ±50 0.0008 -54~+ 93℃ 25 1-15 355B04 100 0.6~ 12,000Hz ±50 0.001 -54~+ 93℃ 11.2 1-17 333B50 100 0.5~ 3,000Hz(±5%) ±50 0.0005 -18~+ 66℃ 7.5 1-18 333B52 100 0.5~ 3,000Hz(±5%) ±50 0.0005 -18~+ 66℃ 7.5 1-18 1-4 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page5

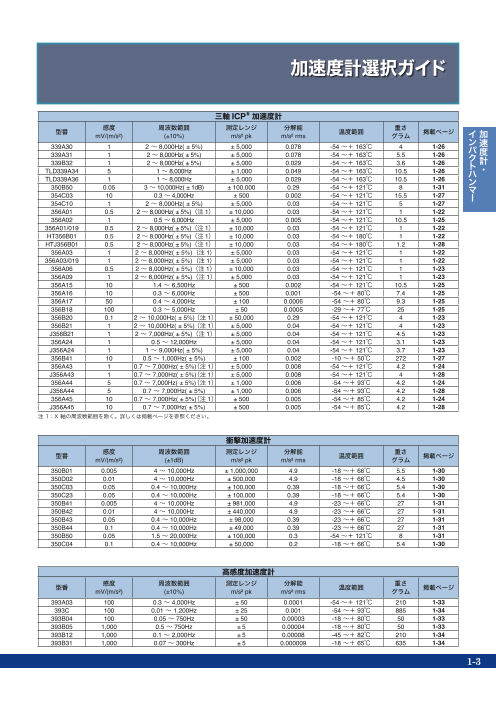

加速度計選択ガイド 三軸 ICP® 加速度計 型番 感度 周波数範囲 測定レンジ 分解能 重さ イ加 mV/(m/s²) (±10%) m/s² pk m/s² rms 温度範囲 グラム 掲載ページ ン速 パ 350B50 0.05 3 ~ 10,000Hz(±1dB) ±100,000 0.29 -54 ~+ 121℃ 8 1-34 ク度 356B20 0.1 2 ~ 10,000Hz(±5%)(注1) ±50,000 0.29 -54 ~+ 121℃ 4 1-26 ト計 356A01 0.5 2 ~ 8,000Hz(±5%)(注1) ±10,000 0.03 -54 ~+ 121℃ 1 1-25 ハ・ HT356B01 0.5 2 ~ 8,000Hz(±5%)(注1) ±10,000 0.03 -54 ~+ 180℃ 1 1-25 ン HTJ356B01 0.5 2 ~ 8,000Hz(±5%)(注1) ±10,000 0.03 -54 ~+ 180℃ 1.2 1-31 マ 356A01/019 0.5 2 ~ 8,000Hz(±5%)(注1) ±10,000 0.03 -54 ~+ 121℃ 1 1-25 ー 356A13 0.5 2 ~ 8,000Hz(±5%)(注1) ±10,000 0.03 -54 ~+ 121℃ 1 1-25 356A43 1 0.7 ~ 7,000Hz(±5%)(注1) ±5,000 0.008 -54 ~+ 121℃ 4.2 1-26 J356B21 1 2 ~ 7,000Hz(±5%)(注1) ±5,000 0.04 -54 ~+ 121℃ 4.5 1-31 354C10 1 2 ~ 8,000Hz(±5%) ±5,000 0.03 -54 ~+ 121℃ 5 1-30 356A03 1 2 ~ 8,000Hz(±5%)(注1) ±5,000 0.03 -54 ~+ 121℃ 1 1-25 356A03/019 1 2 ~ 8,000Hz(±5%)(注1) ±5,000 0.03 -54 ~+ 121℃ 1 1-25 356B21 1 2 ~ 10,000Hz(±5%)(注1) ±5,000 0.04 -54 ~+ 121℃ 4 1-26 J356A24 1 1 ~ 9,000Hz(±5%) ±5,000 0.04 -54 ~+ 121℃ 3.7 1-31 356A24 1 0.5 ~ 12,000Hz ±5,000 0.04 -54 ~+ 121℃ 3.1 1-26 TLD356A31 1 1 ~ 10,000Hz(±5%)(注1) ±5,000 0.02 -54 ~+ 121℃ 4.5 1-27 356A02 1 0.5 ~ 6,000Hz ±5,000 0.005 -54 ~+ 121℃ 10.5 1-27 339A30 1 2 ~ 8,000Hz(±5%) ±5,000 0.078 -54 ~+ 163℃ 4 1-29 TLD339A36 1 1 ~ 8,000Hz ±5,000 0.029 -54 ~+ 163℃ 10.5 1-29 339A31 1 2 ~ 8,000Hz(±5%) ±5,000 0.078 -54 ~+ 163℃ 5.5 1-29 339B32 1 2 ~ 8,000Hz(±5%) ±5,000 0.029 -54 ~+ 163℃ 3.6 1-29 356A44 5 0.7 ~ 7,000Hz(±5%)(注1) ±1,000 0.006 -54 ~+ 93℃ 4.2 1-26 J356A44 5 0.7 ~ 7,000Hz(±5%) ±1,000 0.006 -54 ~+ 93℃ 4.2 1-31 TLD339A34 5 1 ~ 8,000Hz ±1,000 0.049 -54 ~+ 163℃ 10.5 1-29 354C03 10 0.3 ~ 4,000Hz ±500 0.002 -54 ~+ 121℃ 15.5 1-30 356A32 10 0.7 ~ 5,000Hz ±500 0.003 -54 ~+ 121℃ 5.4 1-27 356A45 10 0.7 ~ 7,000Hz(±5%)(注1) ±500 0.005 -54 ~+ 85℃ 4.2 1-26 356A15 10 1.4 ~ 6,500Hz ±500 0.002 -54 ~+ 121℃ 10.5 1-27 356A16 10 0.3 ~ 6,000Hz ±500 0.001 -54 ~+ 80℃ 7.4 1-28 356B41 10 0.5 ~ 1,000Hz(±5%) ±100 0.002 -10 ~+ 50℃ 272 1-30 J356A45 10 0.7 ~ 7,000Hz(±5%) ±500 0.005 -54 ~+ 85℃ 4.2 1-31 356A17 50 0.4 ~ 4,000Hz ±100 0.0006 -54 ~+ 80℃ 9.3 1-28 356B18 100 0.3 ~ 5,000Hz ±50 0.0005 -29 ~+ 77℃ 25 1-28 注 1:X 軸の周波数範囲を除く。詳しくは掲載ページを参照ください。 衝撃加速度計 型番 感度 周波数範囲 測定レンジ 分解能 重さ mV/(m/s²) (±1dB) m/s² pk m/s² rms 温度範囲 グラム 掲載ページ 350B01 0.005 4 ~ 10,000Hz ±1,000,000 4.9 -18 ~+ 66℃ 5.5 1-33 350D02 0.01 4 ~ 10,000Hz ±500,000 4.9 -18 ~+ 66℃ 4.5 1-33 350C03 0.05 0.4 ~ 10,000Hz ±100,000 0.39 -18 ~+ 66℃ 5.4 1-34 350C23 0.05 0.4 ~ 10,000Hz ±100,000 0.39 -18 ~+ 66℃ 5.4 1-33 350A43 0.05 0.4 ~ 10,000Hz ±100,000 0.39 -18 ~+ 66℃ 62.5 1-30 350B50 0.05 1.5~ 20,000Hz ±100,000 0.3 -54 ~+ 121℃ 8 1-34 350C04 0.1 0.4 ~ 10,000Hz ±50,000 0.2 -18 ~+ 66℃ 5.4 1-34 高感度加速度計 型番 感度 周波数範囲 測定レンジ 分解能 重さ mV/(m/s²) (±10%) m/s² pk m/s² rms 温度範囲 グラム 掲載ページ 393A03 100 0.3 ~ 4,000Hz ±50 0.0001 -54 ~+ 121℃ 210 1-36 393C 100 0.01 ~ 1,200Hz ±25 0.001 -54 ~+ 93℃ 885 1-37 393B04 100 0.05 ~ 750Hz ±50 0.00003 -18 ~+ 80℃ 50 1-36 393B05 1,000 0.5 ~ 750Hz ±5 0.00004 -18 ~+ 80℃ 50 1-36 393B12 1,000 0.1 ~ 2,000Hz ±5 0.00008 -45 ~+ 82℃ 210 1-37 393B31 1,000 0.07 ~ 300Hz ±5 0.000009 -18 ~+ 65℃ 635 1-37 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-5
Page6

加速度計選択ガイド 電荷出力型加速度計 型番 感度 周波数範囲 測定レンジ 分解能 重さ pC/(m/s²) (±10%) m/s² pk m/s² rms 温度範囲 グラム 掲載ページ 357A08 0.036 ~ 20,000Hz ±10,000 -73~+ 177℃ 0.16 1-39 357A63 0.05 10,000Hz ±50,000 -54~+ 482℃ 8.7 1-42 357A09 0.17 ~ 13,000Hz ±20,000 -73~+ 177℃ 0.6 1-39 356A70 0.27 ~ 7,000Hz ±5,000 -70~+ 254℃ 7.9 1-41 340A50 0.27 ~ 10,000Hz ±10,000 -70~+ 260℃ 11 1-41 357B11 0.3 ~ 16,000Hz ±23,000 -71~+ 260℃ 2 1-39 357B14 0.3 ~ 16,000Hz ±23,000 -71~+ 260℃ 2 1-39 357B06 0.5 ~ 15,000Hz ±5,000 使用するチャー -54~+ 260℃ 2.3 1-40 357E90 0.5 ~ 2,500Hz(±5%) ±10,000 ジアンプに依存 -55~+ 649℃ 50 1-42 357B61 1 ~ 5,000Hz(±5%) ±10,000 -54~+ 482℃ 30 1-42 357B03 1 ~ 12,000Hz ±20,000 -71~+ 260℃ 11 1-40 357B04 1 ~ 12,000Hz ±20,000 -71~+ 260℃ 11 1-40 356A71 1 ~ 7,000Hz ±5,000 -70~+ 254℃ 22.7 1-41 357B22 3 ~ 7,500Hz ±15,000 -71~+ 260℃ 21 1-40 357C72 5 ~ 2,500Hz(±5%) ±5,000 -54~+ 482℃ 90 1-42 357B33 10 ~ 3,500Hz ±1,500 -71~+ 260℃ 45 1-40 DC 応答加速度計 型番 感度 周波数範囲 測定レンジ 分解能 重さ mV/(m/s²) (±10%) m/s² pk m/s² rms 温度範囲 グラム 掲載ページ 一軸タイプ 3711B11200G 1 0~ 1,250Hz ±2000 0.21 -54~+ 121℃ 16.3 3-2,3-3 3711B12200G 1 0~ 1,250Hz ±2000 0.21 -54~+ 121℃ 65 3-2,3-3 3711B1150G 4.1 0~ 1,500Hz ±500 0.06 -54~+ 121℃ 16.3 3-2,3-3 3711B1250G 4.1 0~ 1,500Hz ±500 0.06 -54~+ 121℃ 65 3-2,3-3 3711B1130G 6.8 0~ 1,500Hz ±300 0.03 -54~+ 121℃ 16.3 3-2,3-3 3711B1230G 6.8 0~ 1,500Hz ±300 0.03 -54~+ 121℃ 65 3-2,3-3 3711B1110G 20 0~ 1,500Hz ±100 0.01 -54~+ 121℃ 16.3 3-2,3-3 3711B1210G 20 0~ 1,500Hz ±100 0.01 -54~+ 121℃ 65 3-2,3-3 3711B112G 100 0~ 350Hz ±20 0.0025 -54~+ 121℃ 16.3 3-2,3-3 3711B122G 100 0~ 350Hz ±20 0.0025 -54~+ 121℃ 65 3-2,3-3 三軸タイプ 3713B11200G 1 0~ 1,250Hz ±2000 0.21 -54~+ 121℃ 17.3 3-2,3-3 3713B12200G 1 0~ 1,250Hz ±2000 0.21 -54~+ 121℃ 119 3-2,3-3 3713B1150G 4.1 0~ 1,500Hz ±500 0.06 -54~+ 121℃ 17.3 3-2,3-3 3713B1250G 4.1 0~ 1,500Hz ±500 0.06 -54~+ 121℃ 119 3-2,3-3 3713B1130G 6.8 0~ 1,500Hz ±300 0.03 -54~+ 121℃ 17.3 3-2,3-3 3713B1230G 6.8 0~ 1,500Hz ±300 0.03 -54~+ 121℃ 119 3-2,3-3 3713B1110G 20 0~ 1,500Hz ±100 0.01 -54~+ 121℃ 17.3 3-2,3-3 3713B1210G 20 0~ 1,500Hz ±100 0.01 -54~+ 121℃ 119 3-2,3-3 3713B112G 100 0~ 350Hz ±20 0.0025 -54~+ 121℃ 17.3 3-2,3-3 3713B122G 100 0~ 350Hz ±20 0.0025 -54~+ 121℃ 119 3-2,3-3 1-6 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page7

センサ ・オプション オプションの指定方法 イ加 ン速 目的とするアプリケーションに的確に対応するために加速 例:J353B01 パ ク度 度計に様々なオプションを組み込むことができます。特定 計 複数のオプションの指定例:JM353B01 ト のモデルでオプションを指定するには、まず仕様表に記載 ハ・ されたオプション接頭記号一覧から目的とするオプション 希望するオプションが本来の仕様や性能に影響を与えるこ ン がそのモデルで設定されているか確認してください。その とがあります。オプションの組み合わせや変更となる仕様 マ ー 上でオプションを指定する場合は対応する接頭記号を型番 についてはお問い合わせください。 の前につけてください。 オプション " A "―接着マウント型(例:A353B18) 多くのアプリケーションでは、被測定物にネジ穴加工等をせ 場合があります。小型の加速度計では本オプションを指定す ずに直接取り付ける必要があります。この場合、ペトロワッ ることで、一体型スタッドを除去し、加速度計ベース面で直 クス、ホットグルーその他の接着剤が取り付けに使われます。 接接着できるようフラットに仕上げます。高周波応答性は適 多くの加速度計は接着用に接着マウントベースが付属されま 切なスタッド止めの場合よりも低下し、より良い高周波応答 すが、小型のマウントスタッド一体型加速度計では取り付け 性を得るには高硬度の接着剤が必要なことにご注意くださ スペースの制約から接着マウントベース分の高さが不都合な い。 一体型スタッド付きの標準的な加速度計 オプション "A" 指定時の センサ直接の接着 (スタッド除去 ) オプション "B"―低出力バイアス電圧型(例:B353B01) 内蔵マイクロエレクトロニクス回路の設定を変え出力バイ 出力振幅レンジを ±3Vに制限します。例えば 10mV/(m/ アス電圧を約 4 .5 ~ 6 .5VDCに下げます。この変更で最小 s2) の加速度計ならば ±300m/s2 の振幅レンジに制限され  駆動電圧 9VDCから加速度計を動作可能にします。加速度  ます。 計への供給電圧が低電圧に制限されたOEMシステムに組み 込む場合等に有効です。また通常推奨されているセンサ駆 動電圧より低い駆動電圧しか持たない測定器やデータ収録 器にも対応可能です。低バイアスオプションは加速度計の 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-7
Page8

センサ ・オプション オプション "HT"―高温対応型(例:HT356A02) センサ内蔵のアンプ回路を、標準仕様で決められた温度範 許容できる温度範囲とそれによって制限される低周波限界 囲よりも高温に対応できるように変更します。これにより をお問い合わせください。 一般に低周波限界はいくらか制限を受けます。ご発注前に オプション "J"―接地絶縁型(例:J353B01) 接地絶縁オプションによって加速度計と被測定体設置面の間 す。接地絶縁ベースを加速度計に付けることによってわずか に 108Ω以上の絶縁が確保されます。センサの底面に特殊 に上限周波数範囲が低下します。 な絶縁ベースを一体加工でとりつけます。一般に接地絶縁は モータ等大きな電気ノイズを発生する供試体に用いられま 一般的な 小型加速度計の 一体型接地絶縁 一体型接地絶縁 ベース ベース オプション "M"―メトリック ・ ネジ型(例:M353B15) センサの取り付けにメトリックネジを指定することができま す。センサに一体型スタッドを備えたモデルでは、本オプシ ョンによって一体スタッドがメトリックネジに加工されて出 荷されます。貫通孔をもったセンサではこのオプションによ って適切なサイズのメトリックネジの取り付けボルトが付属 (標準) されます。メトリックネジを用いることによる仕様の制限は M3×0.5(オプション“M”) ありません。 メトリックネジ オプション "N"―負極性出力型(例:N333A31) モーダル解析のように多点同時のデータ収集を行う場合に に直接接着する場合には負極性出力型をお勧めします。こ は、センサの設置方向に対応して位相極性の整合性を取る のオプションで負極性出力の ICP® センサが何ら他の仕様に ためにセンサの極性を反転させる必要がある場合がありま 影響を与えることなく供給されます。 す。いくつかのアレイタイプ加速度計ではコネクタをマウ ントベースに装着して設置したり、これとは逆方向にして センサを直接接着したりします。これらのセンサを逆方向 1-8 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page9

センサ ・オプション オプション "P"―正極性型(例:P357B03) イ加 ン速 パ 多チャンネル同時収集のアプリケーション等で出力信号の ない場合には正極性出力のセンサが必要になる場合があり ク度計 位相が重要な場合には、使われるシグナルコンディショナ ます。本オプションで他の仕様に影響を与えることなく正 ト・ の反転位相特性に対応してセンサの出力極性の反転が必要 極性の電荷出力センサが供給されます。 ハ な場合があります。多くのチャージアンプは反転アンプと ン マ して動作し、これらは一般的に負極性出力の電荷出力セン ー サに使われます。シグナルコンディショナが反転アンプで オプション "Q"―低周波対応型(例:Q353B01) センサ内蔵アンプを変更することで 1Hz 以下の信号の測定 5mV/(m/s2) 以下の感度の低いセンサで本オプションを適 に対応します。内蔵アンプの放電時定数を 10秒に延ばす 用する場合には、梱包や落下試験等の衝撃試験にのみお奨 ことで 0 .1Hz(-5% ) 及び 0 .07Hz(-10% ) の低周波限界と めします。 なります。これらの低周波測定を正確に行うにはDCカッ プルのシグナルコンディショナが必要です。実用的には、 オプション "W"―防滴接続(例:W353B01/002C10) 防滴接続オプションでケーブルは工場で装着され、O- リン 例 2:W353 B 01/M002C03 ケーブル長をメートルで グと熱収縮チューブでコネクタは密封処理されます。これ 指定する場合はケーブルタイプの前に "M" をつけてくださ はセンサとケーブルを確実に接合 ・密封するとともに、ス い。この例はケーブル長は3mの指定例です。 トレインリリーフ、接合部の保護にも役立ちます。このシ ーリングは汚れや液体から接続部を保護し、短時間の水中 使用にも供せます。 センサ型番の前に "W" の接頭記号をつけて、続けて "/" の 後にケーブルタイプ、長さ、末端コネクタを指定してくだ さい。(ケーブルとコネクオタプのシ詳細ョにンつ"いWて"は―1防1-1滴ペ接ー続ジ(例:W353B01/002C10) からのケーブル /アクセサリを参照ください。) 例 1:W353B01/002C10 353B01 型加速度計に 10フ ィートの 002C10 同軸ケーブルを装着、末端コネクタは BNCプラグ。 防滴型ケーブル 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-9
Page10

センサ ・オプション オプション "TLD"―トランスデューサ ・ エレクトロニック ・ データシート(TEDS) (例:TLD333B32)- Ver.1.0 フォーマット TEDSオプションでメモリ内蔵の加速度計が供給されます。 ・ アンド ・ プレイ能は国際規格 IEEE このメモリには、センサ型番、製造番号、感度、校正日と 1451 .4 に準拠したものです。 いった様々な情報が記録されます。TEDS 対応のシグナル この技術によりセットアップ時間の短縮、 コンディショナからのコマンドでセンサはアドレスされセ 人的エラーが排除され、試験の効率 ・精度 ンサ内のメモリの情報がダウンロードされます。これらの 向上に貢献します。多点モーダル解析やルートデータ収集 情報はデータ収録システムで利用され、コーディネートマ ッピングやデータ記録の自動化に使われます。このプラグ に最適の技術です。本オプションを適用可能なモデルは上 記のマークで示されています。 1-10 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page11

圧電型 一軸 ICP® 加速度計 イ加 ン速 パ ク度 ト計 ハ・ 日常の振動測定・モニタ ICP®(Integrated Circuit Piezoelectric)加速 ン 度計は、シンプルで安価なシグナルコンディシ マ ョナで簡単に動作し、信号処理装置やデータ収 ー 製品検査 録装置に接続することができます。信号の出力 インピーダンスが低いため、高価なローノイズ ケーブルやチャージアンプが不要であり、ノイ 構造試験 ズが非常に少なく、取り扱いが非常に簡単です。 ほとんどの加速度計はベースストレイン感度、熱 劣悪な環境での試験 衝撃感度の少ないシェア型構造を採用し、圧電 材としてセラミック材と水晶材の両方を準備し インパルス応答測定 ております。 ケース材には軽量のチタンかアルミを用いてお 振動制御 り、一部のモデルを除き、レーザ溶接でハーメ チックシールがなされているため、湿気や油の ような不純物がセンサ内へ侵入することを防ぎ ます。 0 .2 グラムという超軽量化を実現したモデルか ら、超高感度モデル、また1,000,000m/s² まで 計測できるモデルなど、各種取り揃えており、用 途に合わせお選び頂けます。 機械計測部 TEL 03(3279)0771( 代表 ) 03(3245)1058( 直通 ) FAX 03(3246)0645 E-mail:web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-11
Page12

高分解能 ICP® 加速度計(セラミック/ 超小型) 高分解能 ICP® 加速度計は高感度圧電セラミック素子の採用により、同サイズの水晶を用いた加速度計に比べて小型・軽量化 を実現しています。また、高周波特性に優れ、高いS/N比と分解能を持つため微小振動の測定に最適です。 特長: *超小型 /超軽量  *すぐれた高周波特性  *マスローディングの軽減  *狭い場所にも接着可能 シリーズ 高分解能 ICP® 加速度計(セラミック /超小型) 型番 352C23 352A26 352A73 352A92 352C22 352A21 写真 特長 最小 /最軽量 最小 /最軽量 堅牢チタン 汎用 絶縁 絶縁 /高感度 ケーブル一体 衝撃計測 絶縁 堅牢チタン 製品仕様 感度(注2) 0.5 mV/(m/s²) 1mV(m/s²) 0.5 mV/(m/s²) 0.025mV(m/s²) 1 mV/(m/s²) 1 mV/(m/s²) 測定レンジ(注2) ±10,000 m/s² pk ±5000 m/s² pk ±10,000 m/s² pk ±200,000 m/s² pk ±5,000 m/s² pk ±5,000 m/s² pk 分解能 0.03 m/s² rms 0.03m/s2 rms 0.02 m/s² rms 0.4 m/s2 rms 0.04 m/s² rms 0.04 m/s² rms 周波数範囲(±5%) 2 ~ 10,000 Hz 2 ~ 10,000 Hz 2 ~ 10,000 Hz 1.2 ~ 10,000 Hz 1 ~ 10,000Hz 1 ~ 10,000 Hz 周波数範囲(±10%) 1.5 ~ 15,000 Hz 1.5 ~ 15,000 Hz 1.5 ~ 25,000 Hz 1 ~ 20,000 Hz 0.7 ~ 13,000 Hz 0.7 ~ 13,000 Hz 温度範囲 - 54 ~ +121℃ -54 ~ +121℃ - 54 ~ +121℃ -54 ~ +163℃ - 54 ~ +121℃ - 54 ~ +121℃ 重さ 0.2グラム 0.2 グラム 0.3グラム 0.16 グラム 0.5グラム 0.6グラム 共振周波数 70 kHz以上 70KHz 以上 70 kHz以上 100 KHz 以上 50 kHz以上 50 kHz 以上 機械的耐衝撃(注2) ±100,000 m/s² pk ±50,000 m/s² pk ±100,000 m/s² pk ±300,000 m/s² pk ±100,000 m/s² pk ±100,000 m/s² pk 振幅直線性 1%以下 1% 以下 1%以下 1% 以下 1%以下 1%以下 シール エポキシ エポキシ 密封溶接 エポキシ エポキシ エポキシ コネクタ 3-56ジャック 3-56 ジャック ケーブル一体 ケーブル一体 (10-32プラグ) (10-32 プラグ ) 3-56ジャック 3-56ジャック (注1) ケース材 アルミ アルミ チタン チタン アルミ チタン 取付 接着 接着 接着 接着 接着 接着 標準付属アクセサリ 付属ケーブル 030A10(注 1) 030A10 N/A N/A 030A10(注 1) 030A10(注 1) ペトロワックス 080A24(試供品) 080A24(試供品 ) 080A24(試供品) 080A24(試供品 ) 080A24(試供品) 080A24(試供品) 取り外しツール 039A26 039A26 039A26 039A37 039A27 039A27 推奨アクセサリ コネクタアダプタ 070A02(BNC変換) 070A02 (BNC 変換 ) 070A02(BNC変換) 070A02(BNC 変換 ) 070A02(BNC変換) 070A02(BNC変換) オプション N/A N/A N/A N/A N/A HT 注1:付属ケーブル及び一体ケーブルの末端コネクタは10 - 32 プラグです。    BNC( ジャック )コネクタを持つ計測機器に接続するためにはコネクタアダプタ「070A02」が別途必要です。 注2:1g=10m/s² にて算出 3.96 FLEXANE POTTING 6.75 089より線ケーブル 352A26 32AWG(30cm) 2.8 1.5mケーブル 端末4ピンコネクタ 352C22, 352A21 352C23 018同軸ケーブル 352A92 352A73 末端10-32プラグ 6.4 (3m) 3.43 0.9mケーブル 9.6 端末10-32コネクタ 1-12 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page13

高分解能 ICP® 加速度計(セラミック/ 超小型) 超小型 /小型のセラミック加速度計はマスローディングが小さく、 イ加 軽量構造体の振動計測に最適です。特にケーブル一体型モデルは超 ン速 軽量・極細ケーブルを採用しているため、拘束影響も最小にできます。 パ ク度 ト計 用途: ハ・ *プリント基板  *小型コンポーネント ン *ブラケット  *薄型パネル マ ー シリーズ 高分解能 ICP® 加速度計(セラミック /超小型) 型番 352A24 352A25 352A72 352B01 352B10 写真 特長 高感度 堅牢チタン 堅牢チタン 堅牢チタン 絶縁 高レンジ ローパスフィルタ内蔵 高レンジ 堅牢チタン 製品仕様 感度(注2) 10mV/(m/s²) 0.25mV/(m/s²) 1mV/(m/s²) 0.1mV/(m/s²) 1mV/(m/s²) 測定レンジ(注2) ±500 m/s² pk ±20,000 m/s² pk ±5,000 m/s² pk ±50,000 m/s² pk ±5,000 m/s² pk 分解能 0.002 m/s² rms 0.1 m/s² rms 0.03 m/s² rms 0.2 m/s² rms 0.03 m/s² rms 周波数範囲(±5%) 1 ~ 8,000 Hz 1 ~ 10,000 Hz 0.5 ~ 4,500 Hz 2 ~ 10,000 Hz 2 ~ 10,000 Hz 周波数範囲(±10%) 0.8 ~ 10,000 Hz 0.7 ~ 13,000 Hz N/A 1 ~ 20,000 Hz 1 ~ 17,000 Hz 温度範囲 - 54 ~ +121℃ - 54 ~ +121℃ - 54 ~ +121℃ - 54 ~ +121℃ - 54 ~ +121℃ 重さ 0.8グラム 0.6グラム 0.64グラム 0.7グラム 0.7グラム 共振周波数 30 kHz以上 80 kHz以上 65 kHz以上 65 kHz以上 65 kHz以上 機械的耐衝撃(注2) ±50,000 m/s² pk ±100,000 m/s² pk ±100,000 m/s² pk ±100,000 m/s² pk ±100,000 m/s² pk 振幅直線性 1%以下 1%以下 1%以下 1%以下 1%以下 シール エポキシ エポキシ 密封溶接 溶接密封 溶接密封 コネクタ 3-56ジャック 3-56ジャック ケーブル一体 ケーブル一体 ケーブル一体 (10-32プラグ)(注1) (10-32プラグ)(注1) (10-32プラグ)(注 1) ケース材 アルミ チタン チタン チタン チタン 取付 接着 接着 接着 接着 接着 標準付属アクセサリ 付属ケーブル 030A10(注 1) 030A10(注 1) N/A N/A N/A ペトロワックス 080A24(試供品) 080A24(試供品) 080A24(試供品) 080A24(試供品) 080A24(試供品) 取り外しツール 039A28 039A27 039A32 N/A N/A 推奨アクセサリ コネクタアダプタ 070A02(BNC変換) 070A02(BNC変換) 070A02(BNC変換) 070A02(BNC変換) 070A02(BNC変換) オプション RH HT N/A HT HT, W 注1:付属ケーブル及び一体ケーブルの末端コネクタは10 - 32 プラグです。    BNC( ジャック )コネクタを持つ計測機器に接続するためにはコネクタアダプタ「070A02」が別途必要です。 注2:1g=10m/s² にて算出 6.4 熱収縮チューブ 7.1 FLEXANE POTTING 8.1 10.4 089より線ケーブル 3Mケーブル 32AWG(30cm) 末端10-32コネクタ 9.9 3.6 6.1 4.8 018同軸ケーブル 末端10-32プラグ (3m) 352A24 352A25 352A72 352B01, 352B10 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-13
Page14

高分解能 ICP® 加速度計(セラミック/小型) 小型セラミックス加速度計は高周波応答特性に優れています。重さも2グラム程度ですので、高周波対応と小型・軽量が共に 求められるアプリケーションに最適です。 用途: *NVH研究・試験  *プリント基板  *ブラケット  *薄板パネル  *ベアリング シリーズ 高分解能 ICP® 加速度計(セラミック /小型) 型番 352C15 352C65 352C66 352C67 352C68 写真 特長 高レンジ 高感度 高感度 高感度 高感度 サイドコネクタ サイドコネクタ トップコネクタ ケーブル一体 トップコネクタ 製品仕様 感度(注2) 1 mV/(m/s²) 10mV/(m/s²) 10mV/(m/s²) 10mV/(m/s²) 10mV/(m/s²) 測定レンジ(注2) ±5,000 m/s² pk ±500 m/s² pk ±500 m/s² pk ±500 m/s² pk ±500 m/s² pk 分解能 0.005 m/s² rms 0.0015 m/s² rms 0.0015 m/s² rms 0.0015 m/s² rms 0.0015 m/s² rms 周波数範囲 (±5%) 1 ~ 12,000 Hz 0.5 ~ 10,000 Hz 0.5 ~ 10,000 Hz 0.5 ~ 10,000 Hz 0.5 ~ 10,000 Hz 周波数範囲 (±10%) 0.7 ~ 18,000 Hz 0.3 ~ 12,000 Hz 0.3 ~ 12,000 Hz 0.3 ~ 12,000 Hz 0.3 ~ 12,000 Hz 温度範囲 - 54 ~ +121℃ - 54 ~ +93℃ - 54 ~ +93℃ - 54 ~ +93℃ - 54 ~ +93℃ 重さ 2グラム 2グラム 2グラム 2グラム 2グラム 共振周波数 50 kHz以上 35 kHz以上 35 kHz以上 35 kHz以上 35 kHz以上 機械的耐衝撃(注2) ±100,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk 振幅直線性 1%以下 1%以下 1%以下 1%以下 1%以下 シール 密封溶接 密封溶接 密封溶接 密封溶接 密封溶接 コネクタ 5-44ジャック 5-44ジャック 5-44ジャック ケーブル一体 (10-32プラグ ) 10-32ジャック ケース材 チタン チタン チタン チタン チタン 取付 5-40オス 5-40オス 5-40オス 5-40オス 5-40オス 標準付属アクセサリ 付属ケーブル N/A N/A N/A N/A N/A ワックス 080A24(試供品) 080A24(試供品) 080A24(試供品) 080A24(試供品) 080A24(試供品) マウントベース 080A15 080A15 080A15 080A15 080A15 推奨アクセサリ 推奨ケーブル(注1) 002P10, 018C10 002P10, 018C10 002P10, 018C10 N/A 002C10 磁石マウントベース 080A30 080A30 080A30 080A30 080A30 三軸アダプタ 080B16 080B16 080B16 080B16 080B16 コネクタアダプタ N/A N/A N/A 070A02(BNC変換) N/A オプション A, J, M, W A, HT, J, M, W A, HT, J, M, W A, HT, J, M, W A, HT, J, M, W 注1:詳細については11-1 ~ 11-13 ページをご参照ください。 注2:1g=10m/s² にて算出 熱収縮チューブ 7.2(9/32")Hex 14.5 3Mケーブル 末端10-32コネクタ (オプション:M3×0.5) (オプション:M3×0.5) (オプション:M3×0.5) (オプション:M3×0.5) 352C15, 352C65 352C66 352C67 352C68 1-14 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page15

高分解能 ICP® 加速度計(セラミック/ 汎用) 汎用加速度計として超高感度から高レンジまで幅広くラインアップ。 イ加 ケーブルコネクタも設置個所に合わせ各方向のモデルがお選びいただけます。 ン速 パ度 用途: ク ト計 *構造解析用振動試験  *多チャンネルモーダル解析  *自動車関連NVH解析 ハ・ *シャシ台上での車体実験  *航空機の地上振動実験 ン マ ー シリーズ 高分解能 ICP® 加速度計(セラミック /汎用) 型番 352C03 352C33 352C04 352C34 352B 写真 特長 高レンジ 高感度 高レンジ 高感度 サイドコネクタ サイドコネクタ トップコネクタ トップコネクタ 超高感度 製品仕様 感度(注2) 1 mV/(m/s²) 10 mV/(m/s²) 1 mV/(m/s²) 10 mV/(m/s²) 100 mV/(m/s²) 測定レンジ(注2) ±5,000 m/s² pk ±500 m/s² pk ±5,000 m/s² pk ±500 m/s² pk ±50 m/s² pk 分解能 0.005 m/s² rms 0.0015 m/s² rms 0.005 m/s² rms 0.0015 m/s² rms 0.0008 m/s² rms 周波数範囲 (±5%) 0.5 ~ 10,000 Hz 0.5 ~ 10,000 Hz 0.5 ~ 10,000 Hz 0.5 ~ 10,000 Hz 2 ~ 10,000 Hz 周波数範囲 (±10%) 0.3 ~ 15,000 Hz 0.3 ~ 15,000 Hz 0.3 ~ 15,000 Hz 0.3 ~ 15,000 Hz 1 ~ 15,000 Hz 温度範囲 - 54 ~ +121℃ - 54 ~ +93℃ - 54 ~ +121℃ - 54 ~ +93℃ - 54 ~ +93℃ 重さ 5.8グラム 5.8グラム 5.8グラム 5.8グラム 25グラム 共振周波数 50 kHz以上 50 kHz以上 50 kHz以上 50 kHz以上 25 kHz以上 機械的耐衝撃(注2) ±50,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk ±10,000 m/s² pk 振幅直線性 1%以下 1%以下 1%以下 1%以下 1%以下 シール 密封溶接 密封溶接 密封溶接 密封溶接 密封溶接 コネクタ 10-32ジャック 10-32ジャック 10-32ジャック 10-32ジャック 10-32ジャック ケース材 チタン チタン チタン チタン チタン 取付 10-32メス 10-32メス 10-32メス 10-32メス 10-32メス 標準付属アクセサリ 付属ケーブル N/A N/A N/A N/A N/A ペトロワックス 080A24(試供品) 080A24(試供品) 080A24(試供品) 080A24(試供品) 080A24(試供品) マウントベース 080A 080A 080A 080A 080A12 マウントスタッド 081B05, M081B05 081B05, M081B05 081B05, M081B05 081B05, M081B05 081B05, M081B05 推奨アクセサリ 推奨ケーブル(注1) 002C10, 003C10 002C10, 003C10 002C10, 003C10 002C10, 003C10 002C10, 003C10 磁石マウントベース 080A27 080A27 080A27 080A27 080A27 三軸アダプタ 080B10 080B10 080B10 080B10 080B11 オプション HT, J, TLD, W HT, J, TLD, W HT, J, TLD, W HT, J, TLD, W J, TLD, W 注1:詳細については11-1 ~ 11-13 ページをご参照ください 注2:1g=10m/s² にて算出 10-32コネクタ 15.7 10-32コネクタ 22.4 27.9 11.1(7/16")Hex 11.1(7/16")Hex 10-32ネジ穴 10-32ネジ穴 352C03, 352C33 352C04, 352C34 352B 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-15
Page16

高分解能 ICP® 加速度計(セラミック/ ボタン型) シリーズ 高分解能 ICP® 加速度計(セラミック /ボタン型) 型番 352C41 352C42 352C43 写真 特長 高レンジ 高感度 高レンジ 接地絶縁 製品仕様 感度(注2) 1 mV/(m/s²) 10 mV/(m/s²) 1 mV/(m/s²) 測定レンジ(注2) ±5,000 m/s² pk ±500 m/s² pk ±5,000 m/s² pk 分解能 0.008 m/s² rms 0.005 m/s² rms 0.008 m/s² rms 周波数範囲 (±5%) 1 ~ 9,000 Hz 1 ~ 9,000 Hz 1 ~ 8,000 Hz 周波数範囲 (±10%) 0.5 ~ 10,000 Hz 0.5 ~ 10,000 Hz 0.5 ~ 10,000 Hz 温度範囲 - 54 ~ +121℃ - 54 ~ +121℃ - 54 ~ +121℃ 重さ 2.8グラム 2.8グラム 3.0グラム 共振周波数 30 kHz以上 30 kHz以上 30 kHz以上 機械的耐衝撃(注2) ±50,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk 振幅直線性 1%以下 1%以下 1%以下 シール 密封溶接 密封溶接 密封溶接 コネクタ 10-32ジャック 10-32ジャック 10-32ジャック ケース材 チタン チタン チタン 取付 接着 接着 接着 標準付属アクセサリ 付属ケーブル N/A N/A N/A ペトロワックス 080A24(試供品) 080A24(試供品) 080A24(試供品) 推奨アクセサリ 推奨ケーブル(注1) 002C10, 003C10 002C10, 003C10 002C10, 003C10 オプション N/A N/A N/A 注1:詳細については11-1 ~ 11-13 ページをご参照ください 注2:1g=10m/s² にて算出 352C41, 352C42 352C43 1-16 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page17

高分解能 ICP® 加速度計(セラミック/ 貫通型) 貫通型はケーブルコネクタの向きが自由に選べます。 イ加 また、加速度計本体はもちろん標準付属のスタッドも絶縁されています。 ン速 パ度 シリーズ 高分解能 ICP® 加速度計(セラミック /貫通型) ク計 型番 355B12 355B02 355B03 355B04 ト ハ・ ン マ ー 写真 特長 小型 高レンジ 高感度 超高感度 製品仕様 感度(注2) 1 mV/(m/s²) 1 mV/(m/s²) 10 mV/(m/s²) 100mV/(m/s²) 測定レンジ(注2) ±5,000 m/s² pk ±5,000 m/s² pk ±500 m/s² pk ±50 m/s² pk 分解能 0.005 m/s² rms 0.005 m/s² rms 0.0009 m/s² rms 0.001 m/s² rms 周波数範囲 (±5%) 1 ~ 10,000 Hz 1 ~ 10,000 Hz 1 ~ 10,000 Hz 1 ~ 8,000 Hz 周波数範囲 (±10%) 0.6 ~ 15,000 Hz 0.6 ~ 12,000 Hz 0.6 ~ 12,000 Hz 0.6 ~ 12,000 Hz 温度範囲 - 54 ~ +121℃ - 54 ~ +121℃ - 54 ~ +121℃ - 54 ~ +93℃ 重さ 2.3グラム 10グラム 10グラム 11.2グラム 共振周波数 50 kHz以上 35 kHz以上 35 kHz以上 30 kHz以上 機械的耐衝撃(注2) ±100,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk 振幅直線性 1%以下 1%以下 1%以下 1%以下 シール 密封溶接 密封溶接 密封溶接 密封溶接 コネクタ 5-44ジャック 10-32ジャック 10-32ジャック 10-32ジャック ケース材 チタン チタン チタン チタン 取付 貫通 貫通 貫通 貫通 標準付属アクセサリ 付属ケーブル N/A N/A N/A N/A ペトロワックス N/A 080A24(試供品) 080A24(試供品) 080A24(試供品) マウントスタッド(ボルト) 081B36(2-56オス) 081B45(6-32オス) 081B45(6-32オス) 081B45(6-32オス) 推奨アクセサリ 推奨ケーブル(注1) 002P10, 018C10 002C10, 003C10 002C10, 003C10 002C10, 003C10 オプション M M, W M, W M, W 注1:詳細については11-1 ~ 11-13 ページをご参照ください 注2:1g=10m/s² にて算出 φ2.5貫通穴 9.7 5-44コネクタ 5.8 16.5 355B12 355B02, 355B03, 355B04 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-17
Page18

高分解能 ICP® 加速度計(モーダル解析 / アレイ用) モーダル解析 /アレイ用 ICP® 加速度計は高感度セラミック圧電素子の採用で、 微小振動も確実に捉えます。質量負荷の影響を最小するためケース材も超軽量さ れています。 また、“TEDS” オプションによりセンサの固有情報(型番、感度、設置ロケーシ ョン、方向等)を登録しておくことで、試験時にその情報を自動取り込みするス マートセンシングが可能となります。 用途: *モーダル解析  *構造解析  *NVH  *実車走行試験 シリーズ 高分解能 ICP® 加速度計(モーダル解析 /アレイ用) 型番 333B30 333B32 333B40 333B50 333B52 写真 特長 高感度 高感度 高感度 超高感度 超高感度 スタッド 接着 スタッド スタッド 接着 製品仕様 感度(注2) 10 mV/(m/s²) 10 mV/(m/s²) 50 mV/(m/s²) 100mV/(m/s²) 100 mV/(m/s²) 測定レンジ(注2) ±500 m/s² pk ±500 m/s² pk ±100 m/s² pk ±50 m/s² pk ±50 m/s² pk 分解能 0.0015 m/s² rms 0.0015 m/s² rms 0.0005 m/s² rms 0.0005 m/s² rms 0.0005 m/s² rms 周波数範囲 (±5%) 0.5 ~ 3,000 Hz 0.5 ~ 3,000 Hz 0.5 ~ 3,000 Hz 0.5 ~ 3,000 Hz 0.5 ~ 3,000 Hz 温度範囲 - 18 ~ +66℃ - 18 ~ +66℃ - 18 ~ +66℃ - 18 ~ +66℃ - 18 ~ +66℃ 重さ 4グラム 4グラム 7.5 グラム 7.5グラム 7.5グラム 共振周波数 40 kHz以上 40 kHz以上 20 kHz 以上 20 kHz以上 20 kHz以上 機械的耐衝撃(注2) ±50,000 m/s² pk ±50,000 m/s² pk ±50,000 m/s² pk ±40,000 m/s² pk ±40,000 m/s² pk 振幅直線性 1%以下 1%以下 1%以下 1%以下 1%以下 シール 密封溶接 密封溶接 密封溶接 密封溶接 密封溶接 コネクタ 10-32ジャック 10-32ジャック 10-32ジャック 10-32ジャック 10-32ジャック ケース材 チタン チタン チタン チタン チタン 取付 5-40メス 接着 5-40メス 5-40メス 接着 標準付属アクセサリ 付属ケーブル N/A N/A N/A N/A N/A ペトロワックス 080A24(試供品) 080A24(試供品) 080A24 (試供品 ) 080A24(試供品) 080A24(試供品) マウントベース 080A25 N/A 080A25 080A25 N/A マウントスタッド 081A27, M081A27 N/A 081A27, M081A27 081A27, M081A27 N/A 推奨アクセサリ 推奨ケーブル(注1) 002C10, 003C10 002C10, 003C10 002C10, 003C10 002C10, 003C10 002C10, 003C10 磁石マウントベース 080A30 N/A 080A30 080A30 N/A オプション TLD TLD TLD TLD TLD 注1:詳細については11-1 ~ 11-13 ページをご参照ください 注2:1g=10m/s² にて算出 10.2 10.2 11.4 11.4 5-40ネジ孔 5-40ネジ孔 333B30 333B32 333B50,333B40 333B52 1-18 株式会社東陽テクニカ 機械計測部  TEL:03-3245-1240 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page19

高分解能ICP®加速度計( TEDS対応/高周波応答) TLD352A56は小型軽量にもかかわらずTEDSに対応しています。 イ加 352A60は 60kHz までの高周波に対応しています。 ン速 パ ク度 ト計 ハ・ ン マ ー シリーズ 高分解能 ICP® 加速度計(TEDS対応 /高周波応答) 型番 TLD352A56 352A60 写真 特長 小型 /TEDS対応 高周波対応 高感度 フィルタ内蔵 製品仕様 感度(注2) 10 mV/(m/s²) 1 mV/(m/s²) 測定レンジ(注2) ±500 m/s² pk ±5,000 m/s² pk 分解能 0.006 m/s² rms 0.02 m/s² rms 周波数範囲 (±5%) 0.5 ~ 10,000 Hz N/A 周波数範囲 (±10%) 0.3 ~ 15,000 Hz N/A 周波数範囲 (±3dB) N/A 5 ~ 60,000 Hz 温度範囲 - 54 ~ +121℃ - 54 ~ +121℃ 重さ 1.8グラム 6グラム 共振周波数 45 kHz以上 95 kHz以上 機械的耐衝撃(注2) ±50,000 m/s² pk ±50,000 m/s² pk 振幅直線性 1%以下 1%以下 シール 密封溶接 密封溶接 コネクタ 5-44ジャック 5-44ジャック ケース材 チタン ステンレス 取付 接着 10-32オス 標準付属アクセサリ 付属ケーブル N/A N/A ペトロワックス 080A24(試供品) N/A 推奨アクセサリ 推奨ケーブル(注1) 002P10, 018C10 002P10, 018C10 オプション N/A N/A 注1:詳細については11-1 ~ 11-13 ページをご参照ください 注2:1g=10m/s² にて算出 2.8 5-44コネクタ 7.6 5-44コネクタ 14.5 9.5 8.6 20.6 (3/8 HEX) 6.6 4.6 3.3 10-32取り付けネジ TLD352A56 352A60 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1240 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 1-19
Page20

長期安定 ICP® 加速度計(水晶 /小型) 長期安定 ICP® 加速度計(水晶)は温度変化が激しい温度下、過酷な環境下でも安定した信号出力が得られるセンサです。 水晶圧電素子は長期にわたって安定した動作をします。実質上感度の変化、温度変化による信号出力、そしてオーバーロード 後の性能変化といったものがほとんどありません。 用途: *日常の振動測定・モニタ  *製品検査  *構造試験  *劣悪な環境での試験 *インパルス応答測定  *振動制御 シリーズ 長期安定 ICP® 加速度計(水晶 /小型) 型番 353B14 353B15 353B16 353B17 353B18 写真 特長 トップコネクタ 小型 小型 小型 小型 サイドコネクタ トップコネクタ ケーブル一体 トップコネクタ 製品仕様 感度(注2) 0.5 mV(m/s2) 1 mV/(m/s²) 1 mV/(m/s²) 1 mV/(m/s²) 1 mV/(m/s²) 測定レンジ(注2) ±10,000 m/s2 pk ±5,000 m/s² pk ±5,000 m/s² pk ±5,000 m/s² pk ±5,000 m/s² pk 分解能 0.1 m/s2 rms 0.05 m/s² rms 0.05 m/s² rms 0.05 m/s² rms 0.05 m/s² rms 周波数範囲 (±5%) 1 ~ 10,000Hz 1 ~ 10,000 Hz 1 ~ 10,000 Hz 1 ~ 10,000 Hz 1 ~ 10,000 Hz 周波数範囲 (±10%) 0.7 ~ 18,000 Hz 0.7 ~ 18,000 Hz 0.7 ~ 20,000 Hz 0.7 ~ 17,000 Hz 0.7 ~ 18,000 Hz 温度範囲 -54 ~ +121℃ - 54 ~ 121℃ - 54 ~ 121℃ - 54 ~ 121℃ - 54 ~ 121℃ 重さ 1.8 グラム 2.0グラム 1.5グラム 1.7グラム 1.8グラム 共振周波数 70KHz 以上 70 kHz以上 70 kHz以上 70 kHz以上 70 kHz以上 機械的耐衝撃(注2) ±100,000 m/s2 pk ±100,000m/s² pk ±100,000m/s² pk ±100,000 m/s² pk ±100,000 m/s² pk 振幅直線性 1% 以下 1%以下 1%以下 1%以下 1%以下 シール 溶接密封 溶接密封 溶接密封 溶接密封 溶接密封 コネクタ 10-32 ジャック 5-44ジャック 5-44ジャック ケーブル一体 (10-32プラグ ) 10-32ジャック ケース材 チタン チタン チタン チタン チタン 取付 5-40 オス 5-40オス 5-40オス 5-40オス 5-40オス 標準付属アクセサリ 付属ケーブル N/A N/A N/A N/A N/A ワックス 080A109 (試供品 ) 080A24(試供品) 080A24(試供品) 080A24(試供品) 080A24(試供品) マウントベース 080A15 080A15 080A15 080A15 080A15 推奨アクセサリ 推奨ケーブル(注1) 002C10 018C10, 002P10 018C10, 002P10 N/A 002C10 磁石マウントベース 080A30 080A30 080A30 080A30 080A30 三軸アダプタ 080B16 080B16 080B16 080B16 080B16 コネクタアダプタ N/A N/A N/A 070A02(BNC変換) N/A オプション A, B, J, M, Q, W A, B, J, M, Q, W A, B, J, M, Q, W A, B, J, M, Q, W A, B, J, M, Q, W 0.5mV/(m/s²) パージョン(注 3) 353B11(10,000 m/s² pkレンジ ) 353B12(10,000 m/s² pkレンジ ) 353B13(10,000 m/s² pkレンジ ) 注1:詳細については11-1 ~ 11-13 ページをご参照ください 注 3:詳細仕様についてはお問い合わせください。 注2:1g=10m/s² にて算出 熱収縮チューブ 7.2(9/32")Hex 14.7 12.5 3Mケーブル 末端10-32コネクタ (オプション:M3×0.5) (オプション:M3×0.5) 353B15, 353B11 353B16, 353B12 353B17, 353B13 353B18, 353B14 1-20 株式会社東陽テクニカ 機械計測部 TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens
