精密音響計測用マイクロホンご案内しています「計測用マイクロホン」

精密音響計測・アレイ計測 計測用マイクロホン 音響パワー 試験建築音響工学 計 測 エンジン騒音解析 用 マ イ ク 音響室試験 ロ ホ ン 環境騒音解析 取扱い製品： ・精密プリポラライズドマイクロホンアセンブリ ・精密プリポラライズドマイクロホンカートリッジ 音圧マッピング ・精密プリポラライズドマイクロホン用ICP® プリアンプ ・ICP® アレイマイクロホン ・音響校正器 ・ICP® サーフェイス薄型マイクロホン 機械計測部 TEL 03(3279)0771( 代表 )　03(3245)1058( 直通 )　FAX 03(3246)0645　E-mail:web-car@toyo.co.jp　URL:www.toyo.co.jp/sens 7-1

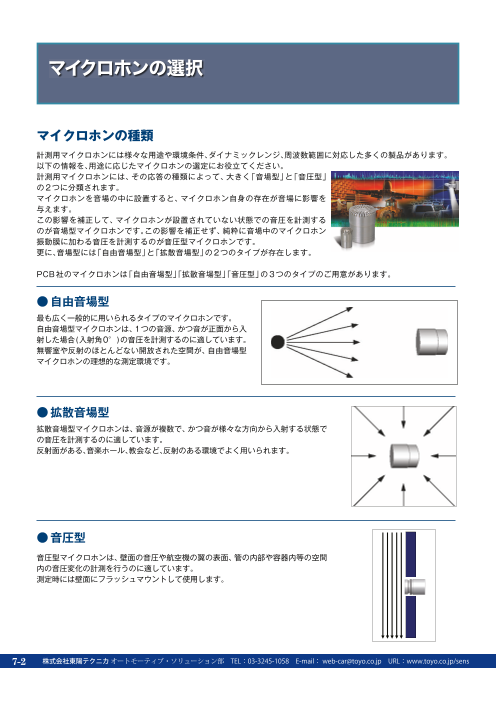

マイクロホンの選択 マイクロホンの種類 計測用マイクロホンには様々な用途や環境条件、ダイナミックレンジ、周波数範囲に対応した多くの製品があります。 以下の情報を、用途に応じたマイクロホンの選定にお役立てください。 計測用マイクロホンには、その応答の種類によって、大きく「音場型」と「音圧型」 の2つに分類されます。 マイクロホンを音場の中に設置すると、マイクロホン自身の存在が音場に影響を 与えます。 この影響を補正して、マイクロホンが設置されていない状態での音圧を計測する のが音場型マイクロホンです。この影響を補正せず、純粋に音場中のマイクロホン 振動膜に加わる音圧を計測するのが音圧型マイクロホンです。 更に、音場型には「自由音場型」と「拡散音場型」の2つのタイプが存在します。 PCB社のマイクロホンは「自由音場型」「拡散音場型」「音圧型」の3つのタイプのご用意があります。 ●自由音場型 最も広く一般的に用いられるタイプのマイクロホンです。 自由音場型マイクロホンは、1つの音源、かつ音が正面から入 射した場合(入射角0°)の音圧を計測するのに適しています。 無響室や反射のほとんどない開放された空間が、自由音場型 マイクロホンの理想的な測定環境です。 ● 拡散音場型 拡散音場型マイクロホンは、音源が複数で、かつ音が様々な方向から入射する状態で の音圧を計測するのに適しています。 反射面がある、音楽ホール、教会など、反射のある環境でよく用いられます。 ●音圧型 音圧型マイクロホンは、壁面の音圧や航空機の翼の表面、管の内部や容器内等の空間 内の音圧変化の計測を行うのに適しています。 測定時には壁面にフラッシュマウントして使用します。 7-2 株式会社東陽テクニカ 機械計測部　TEL：03-3245-1058　E-mail： web-car@toyo.co.jp　URL：www.toyo.co.jp/sens

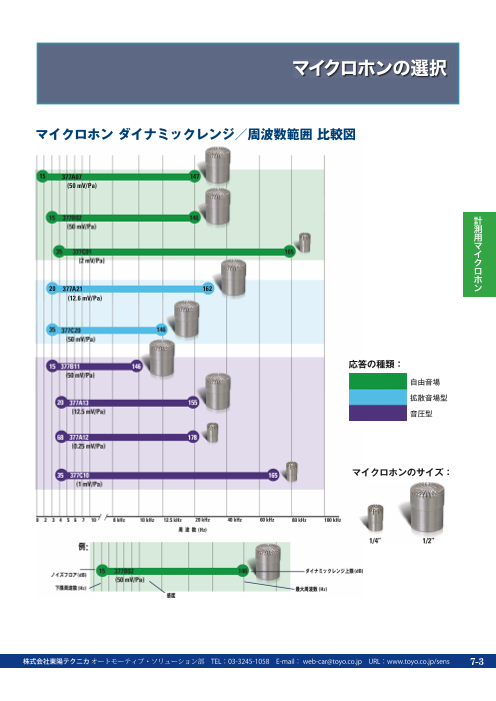

マイクロホンの選択 マイクロホン ダイナミックレンジ／周波数範囲 比較図 15 377A07 147 (50 mV/Pa) 計 測 用 マ イ ク ロ ホ 20 377A21 162 ン (12.6 mV/Pa) 応答の種類： 自由音場 拡散音場型 音圧型 マイクロホンのサイズ： 株式会社東陽テクニカ 機械計測部　TEL：03-3245-1058　E-mail： web-car@toyo.co.jp　URL：www.toyo.co.jp/sens 7-3

精密プリポラライズドマイクロホン PCB 社では、プリポラライズド（自己分極）型の精密コンデンサマイクロホンを多数取り揃えています。プリポラライズド型は ICP® マイクロホンプリアンプを使用し、従来型コンデンサマイクロホンに比べ格段にシステムコストを抑える事が可能です。 それに伴い外部分極電源が不要となるため、汎用的な ICP® 電源内蔵 FFT アナライザへ直接接続する事ができます。 TEDS 精密プリポラライズドマイクロホンアセンブリ 精密プリポラライズドマイクロホンアセンブリは、精密プリポラライズドマイクロホンカートリッジと ICP® プリアンプをセットに したものです。個別にご購入頂くよりも、お求め安くなっています。なお、TEDSデータシートは工場出荷時に入力されます。 以下は代表的な製品群です。詳細な仕様は右ページをご確認ください。 1/2 インチマイクロホン 378B02型（標準在庫モデル） ● 自由音場型 ●感度 50mV/Pa ●周波数応答 3.75Hz～20kHz ●ダイナミックレンジ 137dB ●377B02型+426E01型 HT378B02型（標準在庫モデル） 378A07型 378C20型 ● 高温対応（～120℃） ● 低周波対応 ● 拡散音場型 ●自由音場型 ● 自由音場型 ● 感度 50mV/Pa ●感度 50mV/Pa ● 感度 5.8 mV/Pa ● 周波数応答 3.15Hz～12.5kHz ●周波数応答 3.5Hz～20kHz ● 周波数応答 0.13Hz～20kHz ● ダイナミックレンジ 137dB ●ダイナミックレンジ 138.5dB ● ダイナミックレンジ 136dB ● 377C02型+426E01型 ●377B02型+HT426E01型 ● 377A07型+426E01型 1/4 インチマイクロホン 378C01型 378C10型 ● 自由音場型 ● 音圧型 ●感度 2mV/Pa ● 感度 1.0mV/Pa ●周波数応答 5Hz～80kHz ● 周波数応答 5Hz～70kHz ●ダイナミックレンジ 165dB ● ダイナミックレンジ 173dB ●377C01型+426B03型 ● 377C10型+426B03型 精密プリポラライズドマイクロホンカートリッジ 自由音場、ランダム、音圧型の各レスポンスに対応したタイプがあり、各種標準サイズのカートリッジを取り揃えています。ICP® プリアンプと組み合わせてご使用ください。以下は代表的な製品群です。詳細な仕様は右ページをご確認ください。 377B02型 377C01型 ● 1/2インチ ● 1/4インチ ● 自由音場型 ● 自由音場型 ● 感度 50 mV/Pa ● 感度 2 mV/Pa ● 周波数応答 3.15 Hz～20 kHz ● 周波数応答 4 Hz～80 kHz ● ダイナミックレンジ 147dB ● ダイナミックレンジ 168 dB ICP® プリアンプ ICP® プリアンプは汎用的な ICP® 電源で駆動し、プリポラライズド精密マイクロホンに用いられます。高温（～ 120℃）対応プリ アンプ HT426E01、Aフィルタ／ハイパスフィルタ一体型プリアンプ 426A11など、幅広いラインナップを揃えています。付加機 能付きプリアンプについては次ページをご覧ください。 426E01型 426B03型 1/2インチICP®プリアンプ、BNCコネクタ 1/4インチICP®プリアンプ 10-32コネクタ HT426E01型 1/2インチICP®プリアンプ、BNCコネクタ高温モデル（～120℃） 7-4 株式会社東陽テクニカ 機械計測部　TEL：03-3245-1058　E-mail： web-car@toyo.co.jp　URL：www.toyo.co.jp/sens

̂ µÓæÙåå ¶ÅÚ «é×ï
5&%4 0
^µ
ÓæÙåå ¶Å
Ú «é×ï
ž·ïÒæ ×; Ô  j¢5&%4
WFS
£ $ # # )5# " " " ›Õ ô *þ~ôèï´0 ýyy  ª jO• ô90 z ª jO• ýyô *þ~ôèï´0 ýyé”Ê ¶ ýyÿ *þ0 Ú 1/4  ï½ 1/2  ï½ 1/2  ï½ 1/2  ï½ 1/2  ï½ 1/2  ï½ 1/2  ï½ òSsÏ¢250 Hz£ 2.0 mV/Pa 50 mV/Pa 50 mV/Pa 50 mV/Pa 12.6 mV/Pa 450 mV/Pa 5.8mV/Pa *þ : t¢±1 dB£ 7 Hz ™ 12.5 kHz 7Hz~10KHz 7 Hz ™ 10 kHz 6 Hz ™ 10 kHz 5 Hz ™ 16 kHz N/A 0.25Hz ™ 10kHz *þ : t¢±2 dB£ 5 Hz ™ 80 kHz 3.75Hz~20KHz 3.75 Hz ™ 20 kHz 3.5 Hz ™ 20 kHz 3.15 Hz ™ 31.5 kHz 10Hz~16KHz 0.13Hz ™ 20kHz <v *þ :¢— 3 dB£ 0.75 ™ 4 Hz 1 ™ 3.0 Hz 1 ™ 3 Hz 1 ™ 2.75 Hz 1 ™ 2.4 Hz 2 ™ 5 Hz » 0.1Hz ·¿Ä ¼ ÆÛ¿«èḯ Ív¦1 § 165 dB 135dB 137 dB 138.5 dB 150 dB 80dB 136dB ·¿Ä Ê ¶Ñ馞¦§1 2§ 42 dBA 16.5dBA 15.5 dBA 16 dBA 22 dBA 5.5dBA 20dBA 9S c“ — 40 ™+70 Æ — 40 ™+70 Æ — 40 ™+80 Æ — 40 ™+125 Æ — 40 ™+80 Æ — 40 ™+80 Æ — 40 ™+80Æ Õ^ 52.6 mm 47.0 mm 91.9 mm 98.6 mm 88.3 mm 102.1 mm 109mm ¯É«» 10-32 10-32 BNC BNC BNC BNC* BNC ^µ
ÓæÙåå ¶Å
Ú «é×ï
§”Äæ¿´ $ # # # # " ¼ ÆÛ¿«èḯ Ív¦3 ¦ §  4§ 168 dB 147 dB 147 dB 147 dB 147 dB µ 147dB Ê ¶Ñ鞦4§ 35 dBA 15 dBA 15 dBA 15 dBA 15 dBA µ 15dBA 9S c“ — 40 ™+120 Æ — 40 ™+150 Æ — 40 ™+150 Æ — 40 ™+150 Æ — 40 ™+150 Æ µ — 40 ™+120Æ 9S :¦4§ 0.006 dB/Æ 0.009 dB/Æ 0.009 dB/Æ 0.009 dB/Æ 0.009 dB/Æ µ 0.009dB/Æ êS覹¦§4 5§ ±0.001 dB/%RH ±0.001 dB/%RH ±0.001 dB/%RH ±0.001 dB/%RH ±0.001 dB/%RH µ ±0.001dB/Ë RH >y :¦4§ — 0.006 dB/kPa — 0.0013 dB/kPa — 0.0013 dB/kPa — 0.0013 dB/kPa — 0.0013 dB/kPa µ -0.01dB/kPa àM² üˆè¦¹¦§1 ¦ §4 6§ 60 dB 63 dB 63 dB 63 dB 63 dB µ 63dB 0¦” 4§ 4.5 pF 12 pF 12 pF 12 pF 12 pF µ 12pF *$1šÓæžïÓ # " & )5& & & ®¦ ï¦§4 7§ — 0.19 dB — 0.2 dB — 0.05 dB — 0.06 dB — 0.05 dB µ — 0.05dB *þ : t¢±0.1 dB£ 5 Hz ™ 126 kHz 10 Hz ™ 126 kHz 6.3 Hz ™ 125 kHz 6.3 Hz ™ 126 kHz 6.3 Hz ™ 125 kHz µ 6.3Hz ™ 125kHz ?>Ê ¶¦4¢§ Flat 20 Hz™20 kHz£ 3.4 V 3.5  V 3 V 9.3 V 3 V µ 3 V ?>Ê ¢¶¦§4 A-weight£ 1.9 V 2.1 V 1.7 V 3.1 V 1.7 V µ 1.7V 7G Z—?y ±8 Vpk ±8 Vpk ±7 Vpk ±7 Vpk ±7 Vpk µ ±7Vpk 9S c“ — 40 ™+70 Æ — 40 ™+70 Æ — 40 ™+80 Æ — 40 ™+125 Æ — 40 ™+80 Æ µ — 40 ™+80Æ ­I?y 20 ™ 32 VDC 20 ™ 32 VDC 20 ™ 32 VDC 20 ™ 32 VDC 20 ™ 32 VDC µ 20 ™ 32VDC ?v 2 ™ 20 mA 2 ™ 20 mA 2 ™ 20 mA 2 ™ 10 mA 2 ™ 20 mA µ 2 ™ 20mA «™¦• 1§re 20  Pa ¦ 2§4.9 Vrms, minimum 7 Vpk¢ 1/4z wˆ 5.8 Vrms, 8 V¦ p£k 3§3 % Distortion Limit ¦ 4§Typical ¦ 5§AÐsV\q ¦ 6§1 m/s2 C üÌ ¦ 7§æÑ•èïµÚ «–; * æˆ?v 4mA ›  *$1 šÓæžïÓ

 ïå ïÑŸç» # yy ïå ï
" ¢£ ÂŸï¬ÑŸç» ÓæÙå堶Š^µÚ «é×ï•žè Ú «é×ïwÓæžïÓtÚ € €` " › Qw;¹-UDópb{ *$1š Ú «é×ïÓæžïÓq‰a?v?opæˆ`‡b{ «£N" Ž Íwæˆ?vU žApb{?‘Üsr° æw *$1 š ?ox N" {w‹wU K“‡bwp]«™Xi^M{ ‡hzÓæžïÓ & w™ˆ•xÚ € €`z­”Òçsr›t €`sMp Xi^M{ 7-5

精密プリポラライズドマイクロホン TEDS対応 精密 プリポラライズド マイクロホン アセンブリ 拡散音場型 音圧型 型番（TEDS ver 1.0） 378C20 378A21 378A12 378A14 378C10 378B11 特長 標準仕様 新　高周波・高レンジ 新　高レンジ 新　高周波 新　高周波 標準仕様 直径 1/2 インチ 1/2 インチ 1/4 インチ 1/4 インチ 1/4 インチ 1/2 インチ 閉感度回路（250 Hz） 50 mV/Pa 12.6 mV/Pa 0.25mV/Pa 1.0mV/Pa 1.0 mV/Pa 50 mV/Pa 周波数応答（±1 dB） 7 Hz ～ 6.3 kHz N/A N/A N/A N/A 7 Hz ～ 7.5 kHz 周波数応答（±2 dB） 3.75 Hz ～ 16 kHz 4 Hz ～ 25 kHz 5Hz~20KHz 4Hz~70KHz 4 Hz ～ 70 kHz 3.75 Hz ～ 10 kHz 下限周波数（− 3 dB） 1 ～ 3 Hz 1 ～ 2.4 Hz 0.75 ~ 4.0Hz 0.75 ~ 4.0Hz 0.75 ~ 4.0Hz 1 ～ 3 Hz セット ダイナミックレンジ上限［1］ 137 dB 150 dB 182dB 173dB 173 dB 137 dB セット ノイズフロア［1］［2］ 16 dBA 22 dBA 60dBA 50dBA 50 dBA 16 dBA 温度範囲 − 40 ～+80 ℃ − 40 ～+80 ℃ -40℃～＋70℃ -40℃～＋70℃ − 40 ～+70 ℃ − 40 ～+80 ℃ 長さ 91.9 mm 88.3 mm 52.6 mm 52.6 mm 52.6 mm 91.9 mm コネクタ BNC BNC 10-32 10-32 10-32 BNC 精密 プリポラライズド マイクロホン カートリッジ 377C20 377A21 377A12 377A14 377C10 377B11 ダイナミックレンジ上限［3］［4］ 146 dB 162 dB 182 dB 178 dB 178 dB 146 dB ノイズフロア［4］ 14 dBA 20 dBA 60 dBA 35 dBA 35 dBA 14 dBA 温度範囲 − 40 ～+120 ℃ − 40 ～+120 ℃ − 40 ～+120 ℃ − 40 ～+120 ℃ − 40 ～+120 ℃ − 40 ～+120 ℃ 温度係数［4］ 0.009 dB/℃ 0.006 dB/℃ 0.007 dB/℃ 0.007 dB/℃ 0.007 dB/℃ 0.009 dB/℃ 湿度影響［4］［5］ ±0.001 dB/%RH ±.002 dB/%RH ±0.001 dB/%RH ±0.0012 dB/%RH ±0.0012 dB/%RH ±0.001 dB/%RH 気圧係数［4］ − 0.01 dB/kPa -0.004 dB/kPa − 0.001 dB/kPa − 0.003 dB/kPa − 0.003 dB/kPa − 0.01 dB/kPa 軸方向 振動影響［1］［4］［6］ 63 dB 67 dB 72 dB 66 dB 66 dB 63 dB 容量［4］ 11 pF 14 pF 4.6 pF 5 pF 5 pF 11 pF ICP®プリアンプ HT426E01 426E01 426B03 426A05 426B03 426E01 ゲイン［4］［7］ − 0.06 dB − 0.05dB − 0.19 dB − 0.19 dB − 0.19 dB − 0.05 dB 周波数応答（±0.1 dB） 6.3 Hz ～ 126 kHz 6.3Hz ～ 125kHz 5 Hz ～ 126 kHz 5 Hz ～ 126 kHz 5 Hz ～ 126 kHz 6.3 Hz ～ 125 kHz 電気ノイズ［4］（Flat 20 Hz～20 kHz） 9.3 μV 3μV 3.4 μV 3.4 μV 3.4 μV 3 μV 電気ノイズ［4］（A-weight） 3.1 μV 1.7μV 1.9 μV 1.9 μV 1.9 μV 1.7 μV 最大出力電圧 ±7 Vpk ±7Vpk ±8 Vpk ±8 Vpk ±8 Vpk ±7 Vpk 温度範囲 − 40 ～+120 ℃ − 40 ～+80℃ − 40 ～+70 ℃ − 40 ～+70 ℃ − 40 ～+70 ℃ − 40 ～+80 ℃ 励起電圧 20 ～ 32 VDC 20 ～ 32VDC 20 ～ 32 VDC 20 ～ 32 VDC 20 ～ 32 VDC 20 ～ 32 VDC 定電流 2 ～ 10 mA 2 ～ 20mA 2 ～ 20 mA 2 ～ 20 mA 2 ～ 20 mA 2 ～ 20 mA 注意：［1］re 20 μPa［ 2］4.9 Vrms, minimum 7 Vpk（1/4” のみ 5.8 Vrms, 8 Vpk）［3］3 % Distortion Limit［ 4］Typica［l 5］結露なきこと［ 6］1 m/s2 加振時［ 7］リファレンスマイク使用 フィルタ付き ICP® プリアンプ 426A10型 426A11型 ● 1/2インチICP®プリアンプ ● 1/2インチICP®プリアンプ、BNCコネクタ ● BNCコネクタ ● Aフィルタ、ハイパスフィルタ、ゲイン切り替え付 ● 20Hzハイパスフィルタ付 注）4mA以上の駆動電流が必要となります。電池式など一部の ICP®電源は2mA固定のものがありますのでご注意ください。 短尺 ICP® プリアンプ 426A07型 426A13型 ● 1/4インチ ICP® プリアンプ ● 1/2インチ ICP® プリアンプ ●長さ：29.5 mm ●長さ：35.7 mm 7-6 株式会社東陽テクニカ 機械計測部　TEL：03-3245-1058　E-mail： web-car@toyo.co.jp　URL：www.toyo.co.jp/sens

ICP®アレイマイクロホン/防滴・防塵対応マイクロホン ICP® アレイマイクロホン ICP® アレイマイクロホンは ICP® シグナルコンディショナ等で駆動するプリアンプ一体のマイクロホンです。比較的安価なためマイ クロホンアレイなど、多チャンネルでの計測に最適です。なお、TEDSデータシートは工場出荷時に入力されます。 各種乗り物や航空宇宙の分野において、風洞試験は広く使用されています。130A40型サーフェイス薄型マイクロホンは風洞でのノ イズ測定のために開発されました。 新モデル 130A23型は従来の製品よりもダイナミックレンジが広くなり、周波数応答性能が向上したモデルです。 計 測 130F20型 130F21型 130F22型 130A23型 用 1/4インチアレイマイクロホン 1/4インチアレイマイクロホン 1/4インチアレイマイクロホン 1/4インチアレイマイクロホン マ 自由音場、BNCコネクタ 自由音場、10-32コネクタ 自由音場、SMBコネクタ 自由音場、SMBコネクタ イ 高ダイナミックレンジ、 ク 広周波数応答帯域 ロ ICP®アレイマイクロホン ホ 型番（TEDS ver 1.0） 130F20 130F21 130F22 130A23 ン 直径 1/4インチ 1/4インチ 1/4インチ 1/4インチ 応答 自由音場 自由音場 自由音場 自由音場 閉回路感度（250 Hz） 45 mV/Pa 45 mV/Pa 45 mV/Pa 14 mV/Pa 周波数応答（±2 dB） 20 Hz～10 kHz 20 Hz～10 kHz 20 Hz～10 kHz 20 Hz～20 kHz 周波数応答（±4 dB） 10 Hz～20 kHz 10 Hz～20 kHz 10 Hz～20 kHz N/A ダイナミックレンジ上限（3 % Distortion Limit） 122 dB 122 dB 122 dB 145 dB ノイズフロア（A-Weighted） 26 dBA 26 dBA 26 dBA 30 dBA 温度範囲 −10～+50 ℃ −10～+50 ℃ −10～+50 ℃ −10～+50 ℃ 温度影響［2］ < 0.7 dB < 0.7 dB < 0.7 dB < 0.7 dB 長さ 66.8 mm（全長） 58.6 mm（全長） 59.0 mm（全長） 59.1 mm（全長） コネクタ BNC 10-32 SMB SMB 注意：［1］Linear 10 Hz～10 kH　［2］Typical 防滴・防塵対応 マイクロホン　「130A24」 130A24防滴・防塵対応マイクロホンは水滴や防塵によるマイクロホンのダイヤフラムの汚損、破損が懸念される環境での使用に最 適です。マイクロホンのグリッドキャップ内部に防水・防塵用フィルタを内蔵しています。フィルタはウインドスクリーンの役割も 果たします。また、フィルタを交換することも可能です。 防水・防塵対応マイクロホン 型番 130A24 直径 1/2インチ 応答 自由音場 感度 10 mV/Pa 周波数応答（±3dB） 20Hz～16kHz ノイズフロア 30 dBA ダイナミックレンジ 上限 150dB 温度範囲 －10～＋50℃ 130A24型 長さ 69.9mm コネクタ BNC TEDS フォーマット Ver. 1.0 株式会社東陽テクニカ 機械計測部　TEL：03-3245-1058　E-mail： web-car@toyo.co.jp　URL：www.toyo.co.jp/sens 7-7

プローブマイクロホン/ サーフェスマイクロホン ICP® プローブマイクロホン 377B26 型 ICP® プローブマイクロホンは、プローブ先端では最大 800℃ま で対応し、通常のマイクロホンが設置困難な狭い場所、厳しい環 境条件での音響計測が可能です。 ICP®プローブマイクロホン 377B26 マイク径 1 mm 開回路感度（250 Hz） 2.15 mV/Pa 周波数応答（±2 dB） 22 Hz～20 kHz ダイナミックレンジ > 164 dB ノイズフロア < 44 dB(A) 励起電圧 20～32 VDC 温度範囲（動作） −40～+70 ℃ 温度範囲（プローブチップ）［1］ −40～+800 ℃ 377B26型 定電流 2～20 mA 材質（ケース、プローブ） ステンレス 直径（グリッド含） 12.7 mm 長さ 111 mm コネクタ BNC 注意：［1］ヒートシンク使用時 ICP® サーフェスマイクロホン 130B40 型 ICP®サーフェスマイクロホン 130B40 型サーフェスマイクロホンは対象物表面に直接セ 型番(TEDS ver 1.0) 130B40 ンサを貼ることができます。厚さ 3 .2mmと薄く、風の流れ 応答 音圧 がある場合はフェアリングを装着します。 閉回路感度 (250Hz) 8.5 mV/Pa 周波数応答 (±3dB) 20 Hz ～ 10 kHz 周波数応答 (±6dB) 20 Hz ～ 20 kHz ダイナミックレンジ上限 (3% Distortion Limit) > 142 dB ノイズフロア (A-Weighted) < 32 dB[1] 温度範囲 -40 ～ +80℃ 径　本体 Φ13.2 mm フェアリング Φ41.0 mm 130B40型 コネクタ 10-32 (プリアンプ一体 ) 7-8 株式会社東陽テクニカ 機械計測部　TEL：03-3245-1058　E-mail： web-car@toyo.co.jp　URL：www.toyo.co.jp/sens

マイクロホンアクセサリ 音響校正器 音響校正器はより信頼性の高い測定結果を得るためには不可欠なツールです。マイクロホンの感度は、測定環境の温度や湿度、気圧 により変化します。これらに起因する誤差を最小限に抑えるには、測定前に校正を行うことをお勧めします。 音響校正器 型番 CAL200 CAL250 マイクロホンサイズ 1/4 in＊, 1/2 in 1/8in＊,3/8in＊,1/4in＊,1/2in,1in 周波数 1 kHz±1 % 251.2 Hz±2 Hz 出力レベル（re 20μPa） 94 dB, 114 dB±0.2 dB 114 dB±0.1 dB ANSI S1.40-1984 ○ ○ IEC 60942 Class1 ○ ○ CAL200型 CAL250型 各種変換アダプタ 計 ＊オプションのアダプタを追加することで対応可能 測 ADP024型 — CAL200用1/4インチアダプタ 用 ADP019型 — CAL250用1/2インチアダプタ（標準付属）　　ADP021型 — CAL250用1/4インチアダプタ マ イ ケーブル 各種計測器へ接続するケーブルです。この他にも様々な長さ /種類の製品もございます。詳しくはお問い合わせください。 ク ロ ホ ン 002C10型 — 3m同軸ケーブル　10-32プラグ / BNCプラグ 003U10型 — 3m同軸ケーブル　SMBプラグ / SMBプラグ 002T10型 — 3m同軸ケーブル　BNCプラグ / BNCプラグ 003V10型 — 3m同軸ケーブル　SMBプラグ / BNCプラグ アダプタ / 取付けアクセサリ マイクロホンとプリアンプの接続やセットアップに用いるアクセサリ類です。 マイク /プリアンプ径変換アダプタ マイク /プリアンプライトアングルアダプタ 079A02型 079B03型 079B25型 1/4”マイク 1/2”マイク 1”マイク 079A41型 079A42型 to 1/2"プリアンプ to 1/4"プリアンプ to 1/4"プリアンプ 1/4”マイク 1/2”マイク マイク用ホルダー 079A29型 079C23型 079B10型 079B32型 マイクスタンド/ 079A11型 1/2、1/4インチマイク用 1/4インチマイク用ホルダー 1/4インチマイク用 マイクホルダー用 1/2インチマイク用ホルダー 共通ホルダー クリップホルダー アダプタ（スイベルヘッド） （スイベルヘッド） その他のアクセサリ 079A06型　1/2インチマイクロホン用 ウィンドスクリーン 079A07型　1/4インチマイクロホン用 ウィンドスクリーン 079A15型 ブームアーム付 079A18型 079C20型　1/4インチマイクロホン用 スタンド フレキシブルクランプ ノーズコーン 079B21型　1/2インチマイクロホン用 ノーズコーン 株式会社東陽テクニカ 機械計測部　TEL：03-3245-1058　E-mail： web-car@toyo.co.jp　URL：www.toyo.co.jp/sens 7-9

マイクロホン校正システム / 校正サービス THE MODAL SHOP 社製 マイクロホン校正システム 9350C型は PCで自動コントロールされたマイクロホン精密校正システムです。1/4、1/2、1インチの各コン デンサマイクロホンカートリッジの校正（開回路感度校正）、マイクロホンカートリッジとプリアンプ一体での 感度校正（閉回路感度校正）及びマイクロホン周波数応答測定を手軽に行うことができます。 また、プリアンプやハンドヘルド校正器（ピストンフォン等）の適応試験も可能です。 9350Cの4つの基本操作メニュー ■ マイクロホンカートリッジ校正 ■ マイクロホンカートリッジとプリアンプの一体校正 校正成績書はソフトウェア ■ プリアンプ適合試験 データベースに自動的に記録 ■ 音源校正 され、発行されます。 特長 ● 簡単で直観的な動作 9350C型　外観 ● CSVファイルにて校正データを データベースに出力 ● モデル名、シリアル番号、 ユーザ管理番号から簡単に 過去のデータを抽出可能 ● 自動的に自由音場及び ランダムの補正カーブ 各タイプのマイクロホンに適用 ● 周波数Pass/Fail基準値の設定可能 ● 自動的なテストパラメータをセットアップ ● ISOに準拠した校正成績書を発行 ● 校正成績書フォーマットはユーザが自由にカスタマイズ可能 校正結果　サンプル 東陽テクニカ マイクロホン校正サービス 弊社では本マイクロホン校正システムを所持しているため、以下の製 品について国内で迅速に校正を行うことができます。また、弊社設備 のご見学についても随時承っております。詳しくはお問い合わせくだ さい。 ■ 378 シリーズ　マイクロホンアセンブリ ■ 377 シリーズ　マイクロホンカートリッジ ■ 426 シリーズ　 ICP® プリアンプ ※130 シリーズ　アレイマイクロホンを除きます 7-10 株式会社東陽テクニカ 機械計測部　TEL：03-3245-1058　E-mail： web-car@toyo.co.jp　URL：www.toyo.co.jp/sens
