IE5達成の高効率モーターで電気料金削減。同出力三相モーターに比べて小型・軽量。
CO2削減、電気代削減やモーター部の小型化、軽量化、低発熱化の課題を解決する、永久磁石内蔵モーター（PMモーター）。
インバータと組み合わせてご利用ください。
このカタログについて
| ドキュメント名 | 【効率クラスIE5】 ブラシレスモーター750W（PMモーター）[B-81] |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | オリエンタルモーター株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

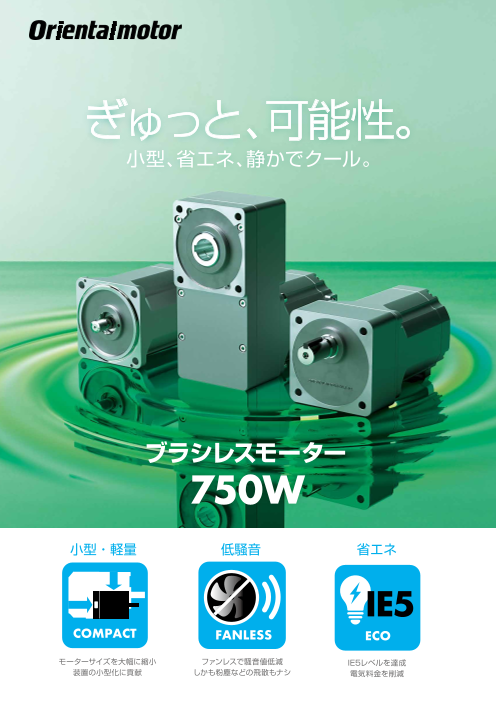

Page1
ぎゅっと、可能性。
小型、省エネ、静かでクール。
ブラシレスモーター
750W
小型・軽量 低騒音 省エネ
IE5
COMPACT FANLESS ECO
モーターサイズを大幅に縮小 ファンレスで騒音値低減 IE5レベルを達成
装置の小型化に貢献 しかも粉塵などの飛散もナシ 電気料金を削減
Page2
ブラシレスモーター750W
ブラシレスモーター750W（1HP）タイプは
ローターに永久磁⽯を使⽤したPMモーターを
採⽤しています。インバータとの組み合わせで
300〜4000r/minの速度制御が可能です。
COMPACT モーターの軽量化により設置時の負担を軽減
ブラシレスモーターは、回転子に永久磁石を使用しているため、高効率で小型・軽量。
装置の小型化、作業者の負担軽減に貢献します。
約220mm 中重量のチェーンコンベア
三相ACモーター 750W
●ファン付
質量：約14kg 質量
10.2kg
減
130mm
●ファンレス ｰ90mm BLSシリー ズ 750W
サイズダウン
質量：約3.8kg
■ 丸シャフトタイプ ■ コンビタイプ ■ コンビタイプ
平行軸ギヤヘッド 104 中空軸フラットギヤヘッド
104
110 218
130 216
202
単位：mm 104 3.8kg 110 5.7〜6.8kg 8.4kg
104
ねじ止めが不要なロックレバー式のため、ケーブルの接続が簡単です。
モーターの設置時やメンテナンス時のケーブル接続の手間を大幅に軽減。
Connect Lock!
Page3
FANLESS ファンレスで低騒音、しかもクリーン
ブラシレスモーターは、高効率で発熱が小さいため、 製粉、破砕機
ファンレス構造になっています。
低騒音で、ファンによるダストの舞い上がりもありません。
【測定条件】 ●無負荷 ●モーター背面から15cmの位置で測定
ファン付き
ファンレス
騒音
20db
減
三相ACモーター750w ブラシレスモーター750w
保護等級IP66のため、高い防塵・防水性があり、
ファンレスだから 水しぶきがかかる可能性がある環境でも IP
使用できます。 66
※丸シャフトタイプについては、取付面を除きます。
IE5
ECO 電気料金はもちろん、CO2排出量も削減
可変速モーターの効率クラス最高ランクIE5*の基準を満たすモーターです。
電気料金削減、さらにCO2排出削減に貢献します。
■ 省エネ効果 （1台の参考値）
ブラシレスモーター750W IE3規定値（82.5％）*
+インバーター インダクションモーター750W 年間削減量
年間電気使用料 約7400kWh/年 約7960kWh/年 560kWh/年 減
年間電気料金 約167,800円/年 約180,600円/年 12,800円/年 減
年間CO2排出量 約3380kg/年 約3640kg/年 260kg/年 減
＊国際規格IEC60034-30-1に基づくインダクションモーター（4極50Hz）の効率規定値（％）です。
【運転条件】 攪拌機 ポンプ
●運転時間：24時間/日 365日
●電気料金係数：22.68円/kWh
●CO2係数：0.457kg/kwh
Page4
ラインアップ
出力軸タイプ 取付角寸法 質量【kg】
【mm】 入力電圧クラス 出力
【w】 減速比 IP グレード
モーター部 ギヤヘッド部
5、10 1.9
110 15、20、30 3.8 2.9
平行軸ギヤヘッド 50 3 ぎゅっと、可能性。
IP65
5、10、15 小型、省エネ、静かでクール。
110 3 相 200V 750 3.8 4.5
20、30、50
中空軸フラットギヤヘッド
IP65
104 ー 3.8 ー
（取付面を除く）
丸シャフトタイプ
種類と価格
コンビタイプ コンビタイプ
平行軸ギヤヘッド 中空軸フラットギヤヘッド
商品 減速比 定価 商品 減速比 定価
5,10 69,000円 5,10 82,000円
BL2M6750CHP-□ S 15,20,30 70,000円 BL2M6750CHP-□ FRS 15,20,30 83,000円
50 72,500円 50 85,500円
●品名の□には、減速比を表す数字が入ります ●品名の□には、減速比を表す数字が入ります
丸シャフトタイプ 接 続 ケ ー ブ ル ブラシレスモーター
（0.5m）
商品 定価 商品 定価
BL2M6750CHP-AS 40,000円 CC005BYFF 3,300円 750W
インバーターとの組み合わせ特性データと最適パラメーターをご用意しています。
ブラシレスモーターと他社のインバーターを組み合わせた際のパラメーターとトルク特製に関する資料をご用意しています。
パラメーター値をモーターに合わせて設定することで最適なトルク特性でお使いいただけます。詳細はWEBをご覧ください。
●モーター外形図についてはは、 当社のWEBサイトをご覧ください。
● は、 日本その他の国におけるオリエンタルモーター株式会社の登録商標または商標です。 お問い合わせ先
お客様ご相談センター
製品に関する技術的なお問い合わせ、購入についてのご相談はこちらまで。
TEL 0120-925-410 E-mail webts@orientalmotor.co.jp
ブラシレスモーター 750W 検索
2025年 2月制作 © 2024-2025 Copyright ORIENTAL MOTOR CO., LTD. B-81-2
