【省エネ・小型・高トルク・防塵防水】ブラシレスモーター BMUシリーズ[B-45]

ブラシレスモーター BMUシリーズ クルクル・ポンで、かんたん速度制御。 30W 原寸大

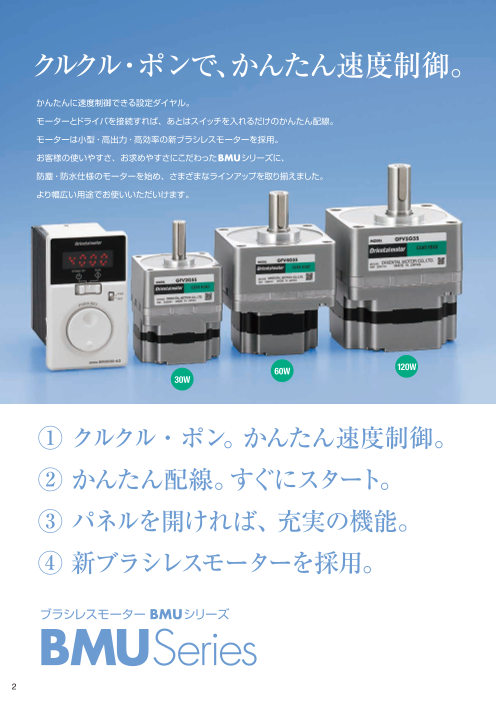

クルクル・ポンで、かんたん速度制御。 かんたんに速度制御できる設定ダイヤル。 モーターとドライバを接続すれば、あとはスイッチを入れるだけのかんたん配線。 モーターは小型・高出力・高効率の新ブラシレスモーターを採用。 お客様の使いやすさ、お求めやすさにこだわった BMUシリーズに、 防塵・防水仕様のモーターを始め、さまざまなラインアップを取り揃えました。 より幅広い用途でお使いいただいけます。 60W 120W 30W ① クルクル・ポン。かんたん速度制御。 ② かんたん配線。すぐにスタート。 ③ パネルを開ければ、充実の機能。 ④ 新ブラシレスモーターを採用。 ブラシレスモーター BMUシリーズ 2

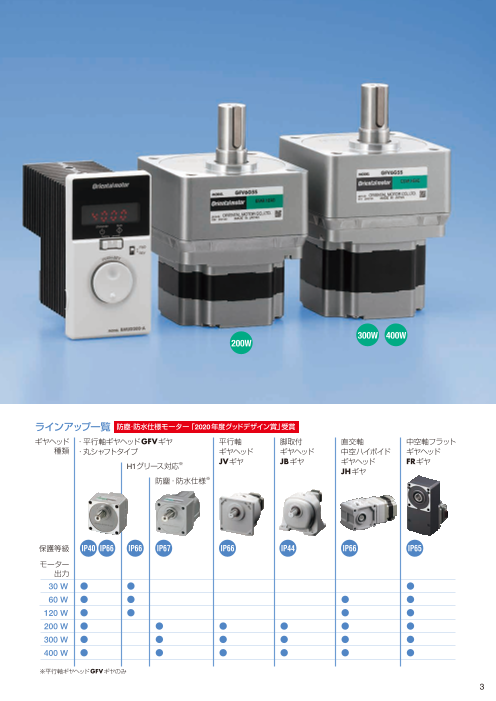

300W 400W 200W ラインアップ一覧 防塵·防水仕様モーター「 2020年度グッドデザイン賞」受賞 ギヤヘッド ・平行軸ギヤヘッドGFVギヤ 平行軸 脚取付 直交軸 中空軸フラット 種類 ・丸シャフトタイプ ギヤヘッド ギヤヘッド 中空ハイポイド ギヤヘッド JBギヤ ギヤヘッド FRギヤ H1グリース対応※ JVギヤ JHギヤ 防塵・防水仕様※ 保護等級 IP40 IP66 IP66 IP67 IP66 IP44 IP66 IP65 モーター 出力 30 W ● ● ● 60 W ● ● ● ● 120 W ● ● ● ● 200 W ● ● ● ● ● ● 300 W ● ● ● ● ● ● 400 W ● ● ● ● ● ● ※平行軸ギヤヘッドGFVギヤのみ 3

　BMUシリーズの主な特徴 ●『クルクル・ポン』と設定ダイヤルでかんたん速度制御。 ●モーターは接続方式で選べる2タイプをご用意。 ●モーターとドライバを接続して、 　スイッチを入れるだけの簡単配線。 ●小型・高出力・高効率のブラシレスモーターを採用。 ●ケーブルタイプとコネクタタイプをラインアップ。 ●最高水準の速度制御をお求めやすい価格でご提供。 接続ケーブル /可動接続ケーブル（別売） ケーブルタイプ　モーター コネクタタイプ　モーター （保護等級 IP40仕様） （保護等級 IP66仕様） 特徴 クルクル・ポン。かんたん速度制御。 ダイヤルをクルクル回して、 ゆっくり回すと、1 r/minずつ ダイヤルをポンと押すと、 ダイヤル操作をロックするこ お好みの回転速度に設定。 変化します。 回転速度が確定します ともできます。 かんたん配線。すぐにスタート。 モーターとドライバは、 電源と I/Oコネクタは、 スイッチひとつで、 モーター回転方向の かんたんに接続できます。 スクリューレスタイプです。 すぐにスタートできます。 切り替えもワンタッチ。 最高回転速度4000 r/min 速度比1：50（✽ 従来比2.5倍） BMUシリーズは、最高速度4000 r/min✽。 ●BMUシリーズ120 Wの場合 速度比1：50（80∼4000 r/min✽）を実現。速度 瞬時最大トルク 変動率も従来の±0.5%から±0.2%へと大幅 拡大領域 0.573 に向上しています。最高水準の速度制御で 短時間運転領域 お客様のニーズにお応えします。 0.45 ✽ 一部ギヤヘッドにより異なります 0.382 定格トルク 0.287 連続運転領域 BMUシリーズ 120 W 従来品 BLUシリーズ 90 W 0 80 1000 2000 3000 4000 回転速度［r/min］ 4 トルク［N・m］

ドライバのフロントパネルを開けば、さまざまな機能を設定できます。 〈フロントパネル開放時に設定できる代表的な機能〉 MODEキー FUNCTIONキー ● モーター起動・停止＊ 操作モードを 操作モードの表示や ● 運転速度の調整＊ 切り替えます。 機能を切り替えます。 ● 運転速度の設定＊ ● 回転方向の切替＊ ● 表示の切替 ● 減速・増速比を設定した場合の運転速度表示 ● 加減速時間の設定 ● ダイヤル操作ロック ● 4速運転の速度設定 ● 回転速度の上限・下限設定 ● 外部運転信号の有効化 ● 外部入力・出力信号の割付 ● 過負荷アラーム検出時間の設定 軸拘束の場合を除く 加減速時間設定器 ● 出力軸簡易保持機能 ✽ フロントパネルを付けたままでも設定できます。 速度表示 負荷率の表示 保護機能 1 r/min単位のモーター回転速度を表示。 モーターの定格トルクを100%として、負荷 過負荷保護機能や過電圧保護機能などの またコンベア減速比を算出し｢減速比｣パラ 率をパーセンテージで表示できます（40～ 各種保護機能を搭載。保護機能がはたらく メーターを設定すると、コンベア搬送速度 200%）。装置立ち上げ時の負荷状態の確 と、表示器へのアラームコード表示に加え、 をm/sで表示できます。コンベア搬送速 認のほか経年変化による負荷状態の確認も アラーム信号を出力します。 度をダイレクトに確認できます。 できます。 負荷率50％の場合の表示 4速運転が可能 加減速時間を設定 停止時に出力軸を保持 運転データNo.0、No.1、No.2、No.3に 加速時間、減速時間の設定は、加減速時間 モーター停止時に、負荷を電気的に保持 データ設定し、M0とM1端子の入力切り 設定器での調整のほかに、デジタル設定が することができます。 替えをおこなうことで、4速運転を実行 できます。 （保持力は定格トルクの約50%） できます。 ご注意 3000 r/min 2000 r/min ● 設定範囲 ドライバへの電源供給がOFFになると、保持力はなく : なります。停電時の落下防止などにはお使いいただ 1000 r/min 0.0～15.0秒（初期値 : 0.5秒） 500 r/min けません。 モーターの動き No.0 No.1 No.2 No.3 50ms以上 運転スイッチ RUN デジタル設定の場合、加速時間、減速時間 STAND-BY ON FWD入力 をそれぞれ独立して設定できます。 OFF ON M0入力 搬送物の起動停止時のショック緩和をきめ OFF ON M1入力 OFF 細かく調整したり、タクトタイムに合わせ ● 4速運転の場合、外部入力信号による回転方向切 て自在に時間設定できます。 り替えは できません。（30、60、120 Wの場合） その他の機能 ●ダイヤル操作のロック ダイヤル操作による意図しない速度の変更 やデータの編集・消去を防止できます。 ●｢フロントパネル操作を無効｣に 　設定可能 外部信号で運転する場合、フロントパネル のスイッチ操作を｢無効｣にできます。 5

ダイレクト接続できるロックレバー式コネクタ（コネクタタイプ） 小型モーター専用のロックレバー式コネクタは、モーターとドライバ間のダイレクト接続を可能にしました。 かんたん接続 モーターとドライバを ねじ止めが不要なロックレバー式のため、ケーブルの接続が簡単です。 ダイレクト接続 中継なしで最大10 mまで接続可能。ケー ● 取り付け方法 ブルの中継処理が不要です。また動力線・ 信号線・アース線が1本のケーブルで済む ため配線作業の軽減が図れます。 中継なし 最大10 m コネクタを差し込む ロックレバーをたおす 接続完了 ケーブル引き出し方向を選択可能 可動ケーブルも用意 モーターのケーブル引き出し方向を装置に合わせて、3種類から選ぶことが可能です。 ケーブルが繰り返し曲げ伸ばしされる場合 には、可動接続ケーブルをご使用ください。 出力軸側引出し 反出力軸側引出し 垂直引出し IP67 防塵・防水仕様モーターの特徴 2020年度グッドデザイン賞 受賞 水やホコリがかかる環境に強く、そのまま水洗いできる防塵・防水構造です。 モーターごと水洗いができる 水やホコリに強い コネクタ部も含めた IP67構造 耐食性アップ 優れた保護構造 パーツの嵌合部分にはシール部品（Oリング）を採用し、モーター内部への浸水を防ぎます。 コネクタ構造はガスケット、Oリングを内 水洗いする用途でお使いいただけます。 蔵し防水性能が向上。コネクタ部分も含め て IP67に適合しています。 ● コネクタ構造 Oリング ガスケット モーターケース ロックレバー Oリング ステーター ローター 6

水洗いが可能な IP67仕様 粉塵や水がかかる環境で使用できます。 水洗いができるので、装置に取り付けたままでよく、保護するカバーも必要ありません。 装置に付けたまま水洗いが可能 粉塵がかかる用途でもOK I P 6 7 〈防水試験条件〉 水面下1m、30分間 一定の条件で水没しても使用が可能 ※ただし水中、水圧が高いところでは 完全な防塵構造 使用しないでください。 経年劣化を考慮した「水洗い防水試験」 当社独自評価 ✽1 モーターを使用している間にシール部品（Oリング）が劣化していき、初期の防水性が確保できなくなる可能性があります。 シール部品の経年劣化を考慮した当社独自の評価基準である「水洗い防水試験」を実施し、モーター内部に水の浸入がないことを確認してい ます。 当社独自の「水洗い防水試験」＊2 ①ヒートショック試験 ： シール部品（Oリング）に5年相当の熱劣化を与える ②振動試験 ： モーターに振動を与える ③放水試験 ： 100kPaの水圧の水をかける ✽ 1 当社独自の条件・方法による試験であり、無故障を保証するものではありません。 ✽ 2 試験条件の詳細については当社WEBサイトをご確認ください。➜ https://www.orientalmotor.co.jp/ja 耐食性アップ 錆びにくい特殊塗装を施し、出力軸やねじにはステンレス材を使用しています。取付面も塗装しているためステンレス装置に組み付けても 錆びにくくなっています。 特殊塗装 コネクタレバー （2重めっき） 腐食（電食）防止 ねじ（ステンレス） 固定ねじ （ステンレス） シャフト、キー （ステンレス） コネクタ台座 コネクタ部 （2重めっき） 傾斜の多いモーター形状 クリーンな環境にマッチ 水洗い時の水を流れやすくするため、傾斜を多く取り入れた形状 高効率モーターなので冷却ファンを搭載していません。そのため、 にしました。どの方向で取り付けても、水が流れやすくなってい 外部の粉塵を巻き上げる心配がありません。 ます。 冷却ファン 7

ギヤヘッドの種類と特徴 ブラシレスモーターの高速回転、高出力に対応した、高強度ギヤヘッドです。 用途・仕様・取付に合わせて、様々なギヤヘッドを選択できます。 平行軸ギヤヘッド フランジ 種 取付 脚取付 類 平行軸ギヤヘッドGFVギヤ 平行軸ギヤヘッドJVギヤ 脚取付ギヤヘッドJBギヤ 食品機械用H1グリース対応 ● フランジ面での取付が可能（JVギヤ） ● 取付金具が不要 装置にすぐに取り付けできる形状です。 取 ● 取付精度向上（GFVギヤ） り 付 出力軸ボス部と取付面の切削加工を施しています。機器との ● 高剛性・一体構造 け 取付精度が向上します。 軸心設計がしやすく、取付面が一体になっている構造です。 の メ リ ● 出力軸先端にタップ穴加工（GFVギヤ・□80mm以上） ッ ギヤヘッドの出力軸先端にはタップ穴加工を施しています。 ト 伝達部品の抜け防止用の補助としてご使用いただけます。 出力軸先端ねじ穴使用例 伝達部品 固定ねじ スペーサ 取付面一体型 ねじ ● 高強度ギヤヘッド（GFVギヤ） ● 高許容トルク 熱処理による歯車の強度アップ、軸受の大径化を図り、高強度 トルクは飽和せず、モータートルクを最大限に活用できます。 を実現。 脚取付ギヤヘッドの場合 同じ取付角寸法のACモーター用ギヤヘッドに比べて、2∼3倍 600 518N・m の高許容トルクですから、装置の小型化に貢献します。 500 438N・m 400 400W ● 高許容トルク 300 200W トルクは飽和せず、モータートルクを最大限に活用できます。 200 100 400 Wの場合 0 300 0 200 400 600 800 1000 1200 減速比 【3000 r/min時】 250 JVギヤ 200 302N・m ● 高強度 150 許容ラジアル荷重 100 特 50 GFVギヤ 徴 54.6N・m 許容ラジアル荷重 … … 3672 N 0 【3000 r/min時】 0 100 200 300 400 500 減速比 許容アキシアル荷重 … … 577 N ● 高減速比（JVギヤ） 許容アキシアル荷重 【減速比1/1200 3000 r/minの場合】 減速比は、1/450までラインアップ。 減速比 ● 5 10 15 20 30 50 100 200 300 450 高減速比 200W 減速比は、1/1200までラインアップ。 400W 減速比 は、平行軸ギヤヘッドGFVギヤ 5 10 20 30 50 100 200 300 450 600 1200✽ ● 長寿命（GFVギヤ） ✽ 200 Wのみ 特殊軸受と高速回転用グリースを採用した長寿命ギヤヘッドです。 定格寿命は10000時間を達成しています。 8 トルク［N·m］ トルク［N·m］

直交軸ギヤヘッド 中空軸フラットギヤヘッド 直交軸中空ハイポイドギヤヘッド JHギヤ 中空軸フラットギヤヘッド FRギヤ ● 省スペース ● 省スペース モーターを直角配置で省スペース化を実現します。 連結部品を使わずに、駆動軸と直接連結できるため、装置の省 スペース化を実現します。 省スペース 省スペース 省スペース ● 省コスト ［平行軸ギヤヘッド］ ［中空軸フラットギヤヘッド］ カップリングやベルト・プーリなどを削減できるため、部品コスト カップリング や組立工数の削減に貢献します。 ス ペ連 部品削減 ー結 ス ギヤヘッド部 モーター部 省スペース 部品削減 ［平行軸ギヤヘッド］ ［中空軸フラットギヤヘッド］ 部品削減 省スペース ベルト・プーリ ● 飽和しない許容トルク ● 飽和しない許容トルク 高減速比でも許容トルクが飽和しません。 高減速比でも許容トルクが飽和しません。 モーターのトルクを最大限に活用できます。 モーターのトルクを最大限に活用できます。 60 80 50 41N・m 中空軸フラットギヤヘッド 40 60 30 20 30 N・m 40 平行軸ギヤヘッド 10 20 0 0 50 100 150 200 減速比 0 直交軸中空ハイポイドギヤ 120W 100 200 平行軸ギヤヘッド 120W 【3000 r/min時】 減速比 【取付角寸法 90mmの場合】 ● 高強度 平行軸ギヤヘッドとの比較 ● 高許容トルク、長寿命 ギヤケース剛性の向上と歯車および軸受の大径化 2倍UP 許容ラジアル荷重　 を図り、高許容トルク、長寿命を実現しました。 981N 定格寿命は、10000時間を達成しています。 許容アキシアル荷重　261N 1.7倍UP 【1/200　3000 r/min時】 9 トルク [N·m] 許容トルク [N･m]

用途に合わせて選べる、高強度・高減速ギヤヘッド 従来の平行軸ギヤヘッドGFVギヤに加え、高減速比や高強度、省スペースなどの特徴を持ったギヤヘッドをラインアップ。出力軸の許容 荷重や最大許容トルクが大幅にアップしました。また、様々な環境の装置にも対応できます。 ギヤヘッド定格寿命10,000時間 高減速比が充実で取り付けやすいギヤ形状 食品機械用H1グリース対応や防塵・防水仕様をご用意 ✽ IP66 IP67 IP66 IP44 防塵 ·防水仕様 フランジ取付 脚取付 平行軸ギヤヘッドGFVギヤ 平行軸ギヤヘッドJVギヤ 脚取付ギヤヘッドJBギヤ ✽ ケーブルタイプは IP40です。 省スペースを図りたい用途に・飽和しない許容トルク IP65 IP66 直交軸中空ハイポイド 中空軸フラットギヤヘッド JHギヤ FRギヤ 食品機械用H1グリース対応（ コネクタタイプ 平行軸ギヤヘッド GFVギヤ） ギヤ部の潤滑に、食品機械用H1グリースを採用しています。 オイルシールの潤滑 歯車の潤滑 H1グリース採用 H1グリース採用 ● 食品機械用H1グリースとは？ NSFに「偶発的に食品に接触する可能性がある用途に使用できる 潤滑剤」のカテゴリーに登録されたグリースです。 NSF（NSF International）とは 米国に本部を置く、公衆衛生及び環境に関わる、基準の開発、製品の認証、監査、教育、 リスク管理などのグローバルサービスを提供する国際的な第三者認証機関です。 ● ギヤヘッドの定格寿命は5,000時間 ステンレスシャフト 軸受けの潤滑 H1グリース採用 10

　ブラシレスモーターの特徴 高効率で小型のモーターと専用回路（ドライバ）を組み合わせた速度制御モーターです。省エネルギー、省資源につながるモーターのため、 カーボンニュートラルの取り組みに貢献します。 モーターのローター部には永久磁石を内蔵し、最適な磁気設計にすることで高効率を実現。 センサ（ホール IC）を搭載しフィードバック制御するため、指令に正確な速度制御が可能です。 ACモーターをインバータ制御したときのように低速での使用トルクが制限されることなく、低速から高速まで一定の定格トルクです。 ● モーター構造 ● モーターの制御 ● 広い速度範囲、一定トルク ステーター 印加電圧を調整し 瞬時最大トルク 常時速度を補正 1.15 ローター モーター 定格トルク 短時間運転領域 ホール IC ド ラ 0.637 イ 0.48 最高回転速度 シャフト バ ホールIC 連続運転領域 4000 r/min モーターの実速度を検出し 0 80 1000 2000 3000 4000 フィードバック 巻線 回転速度 [r/min] IE4相当✽の高効率・省エネモーター IE4の基準値を上回る高効率なモーターです。ACモーター（誘導電動機）をインバータ制御するよりも効率が良く、消費電力・CO2排出量を 削減できます。 ● 省エネ効果 ● 各出力の効率 消費電力、CO2排出量 100 BMUシリーズ IE4効率クラス 200W 100 29%削減 120W 効率86.0% 90 60W 効率82.8% 80 46 効率78.1% 80 15 損失 60 400W 70 効率87.0% 40 30W 60 60 60 出力 効率71.8% 20 50 0 50 100 150 200 400 450 出力［W］ 0 ACモーター BMUシリーズ ✽ 国際規格 IEC 60034-30-1で規定されている効率クラスで、 60W 60W 120W以上の誘導電動機が対象です。 +インバータ ✽ IE4の効率値は50Hz、4極機の定格出力時における値です。 また、ブラシレスモーターの効率値は定格回転速度における 定格トルク時の値です。 小型・軽量で省資源化に貢献 ブラシレスモーター 50.4mm BMUシリーズ 120W ブラシレスモーターは小型・軽量のため装置の省スペース化、 84.6mm 小型化を実現し、省資源に貢献します。 1.2kg 出力1.3倍 62%短縮 質量62%減 ACモーター 90W 3.2kg 135mm 設定通りの速度で運転 速度変動率（対負荷✽）±0.2% モーターからのフィードバック信号を常に監視し、設定速度と比較して ブラシレス モーター 印加電圧を調整しています。そのため、負荷が変化しても、低速から BMUシリーズ 高速まで設定した速度通りに回転します。 速度変動率（対負荷✽）−15%程度 ✽ 定常的に負荷が加わったときの速度の変化率です。 一般的な インバータ 速度変動率 実回転速度−指令回転速度 = ×100（%） ［V/f制御］ 定格回転速度 （参考値） 0 実速度 定格回転速度 11 入力［W］ 効率［%］ トルク [N･m] □90mm □90mm

"ラインアップ タイプ モーター種類 接続ケーブル／可動接続ケーブル種類 ドライバ種類 ケーブルタイプ － 1～ 10 m 出力軸側引出し 30／60／120 W コネクタタイプ 反出力軸側引出し 接続ケーブル 0.5～ 10 m 200／300／400 W 防塵・防水仕様モーター 可動接続ケーブル 垂直引出し 防塵・防水仕様 1.0～ 10 m コネクタタイプ ● ケーブルタイプ 出力軸タイプ／出力軸材質 取付角 定格出力 減速比 保護等級 定格電圧 [mm] [W] [V] 60 30 80 60 単相 100-120 5～ 200 単相 200-240 平行軸ギヤヘッド 90 120 三相 200-240 GFVギヤ IP40 .鉄シャフト 200 110 300 5～ 100 単相 200-240 400 5～ 50 三相 200-240 30 60 60 単相 100-120 単相 200-240 丸シャフトタイプ✽ 120 三相 200-240 .鉄シャフト － IP40 200 90 300 単相 200-240 400 三相 200-240 ✽ 丸シャフトタイプには、シャフト部にフライスカットしたタイプもあります。 12

● コネクタタイプ 出力軸タイプ／出力軸材質 取付角 定格出力 減速比 保護等級 定格電圧 [mm] [W] [V] 60 30 80 60 単相 100-120 5～ 200 単相 200-240 GFVギヤ 90 120 . 三相 200-240 ステンレス シャフト 200 平 110 300 5～ 100 IP66 単相 200-240 行 400 5～ 50 三相 200-240 軸 ギ ヤ 60 30 GFVギヤ 単相 100-120 ヘ ッ 食品機械用H1グリース対応 80 60 5～ 200 単相 200-240 ド .ステンレスシャフト 三相 200-240 90 120 単相 100-120 200 300、 450 単相 200-240 JVギヤ . 三相 200-240 ステンレス ✽1 IP66 シャフト 300 200～ 450 単相 200-240 400 100～ 450 三相 200-240 単相 100-120 200 5～ 1200 単相 200-240 脚取付ギヤヘッド 三相 200-240 JBギヤ ✽1 IP44 .鉄シャフト 300 5～ 600 単相 200-240 400 三相 200-240 60 10～ 200 単相 100-120 直交軸中空ハイポイド 120 単相 200-240 ギヤヘッド 三相 200-240 JHギヤ ✽1 200 IP66 .ステンレスシャフト 300 5～ 200 単相 200-240 400 三相 200-240 30 60 5～ 200 単相 100-120 単相 200-240 中空軸フラットギヤヘッド 120 三相 200-240 FRギヤ ✽1 IP65 .鉄シャフト 200 10～ 100 300 単相 200-240 400 5～ 100 三相 200-240 30 60 60 単相 100-120 単相 200-240 丸シャフトタイプ✽2 120 三相 200-240 .ステンレスシャフト － IP66 200 90 300 単相 200-240 400 三相 200-240 ✽ 1 製品詳細ページ掲載の外形図をご覧ください。 ✽ 2 丸シャフトタイプには、シャフト部にフライスカットしたタイプもあります。 ● 防塵・防水仕様コネクタタイプ 2020年度グッドデザイン賞 受賞 出力軸タイプ／出力軸材質 取付角 定格出力 減速比 保護等級 定格電圧 [mm] [W] [V] 単相 100-120 200 単相 200-240 平行軸ギヤヘッド 5～ 100 三相 200-240 GFVギヤ 110 IP67 .ステンレスシャフト 300 単相 200-240 三相 200-240 400 5～ 50 ● モーターは取付用ねじ添付／取付用ねじなしの2種類をご用意しています。 13

ケーブル "品名の見方 タイプ ● モーター コネクタ タイプ BLM 4 60 S H P - GFV □ ① モーター種類 BLM：ブラシレスモーター ② 取付角寸法 2：60 mm　4：80 mm　5：90 mm 6：104 mm　7：110 mm 防塵・防水仕様 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ③ 出力（W） （例）120：120 W コネクタ ④ タイプ 識別品番 S BLM 5 200 ⑤ モーター接続方式 なし：ケーブルタイプ □ H P K H：コネクタタイプ モーター保護等級 なし：IP40仕様 ① ② ③ ④ ⑤ ⑥ ⑦ ⑥ P：IP66仕様✽ W：IP67仕様 シャフト形状 GFV、GFV2：GFV歯切り A、A2：丸シャフトタイプ ⑦ AC、AC2：丸シャフトタイプ （ フライスカット加工） K：丸シャフトタイプ（キー付） ⑧ 出力軸材質 なし：鉄　S：ステンレス ✽ FRギヤと組み合わせた場合は IP65、JBギヤと組み合わせた場合は IP44です。 ● ギヤヘッド GFV 2 G 50 S □ F ① シャフト形状 GFV：GFV歯切り GFS：GFS歯切り ② 組み合わせモーター 2：60 mm　4：80 mm　5：90 mm ① ② ④ ⑤ ⑥ ⑦ 取付角寸法 6：104 mm　7：110 mm　 ギヤヘッドサイズ 記号（例）C ③ ギヤヘッドサイズの記号は、 ■ 仕様（➜ 24ペ 5 C B 50 B ージ、25ページ、28ページ）をご覧ください。 ④ 減速比 数字：ギヤヘッドの減速比 ② ③ ⑥ ④ ⑤ ⑤ 出力軸材質 なし、B：鉄 S：ステンレス ギヤヘッド種類 なし：平行軸ギヤヘッド FR：中空軸フラットギヤヘッド ⑥ H：JHギヤ B：JBギヤ V：JVギヤ F ⑦ ：食品機械用H1グリース対応 W：防塵・防水仕様用 ● ドライバ BMUD 60-A 2 ① ドライバ種類 BMUD：BMUシリーズドライバ ② 出力 30：30 W　60：60 W　120：120 W 200：200 W　300：300 W　400：400 W ① ② ③ ④ 電源電圧✽ A：単相100-120 V ③ C：単相、三相200-240 V S：三相200-240 V ④ 追番 ✽ 電源仕様は、各製品ページでご確認ください。 ● 接続ケーブル・可動接続ケーブル（ケーブルタイプ用） CC 01 BL 2 R ① ケーブル種類 CC：接続ケーブル ② 長さ 01：1 m　02：2 m　03：3 m 05：5 m　07：7 m　10：10 m ① ② ③ ④ ⑤ ③ 適用機種 BL：ブラシレスモーター ④ 追番 ⑤ なし：接続ケーブル R：可動接続ケーブル ● 接続ケーブル・可動接続ケーブル（コネクタタイプ用） CC 010 KH BL R F ① ケーブル種類 CC：接続ケーブル 長さ 005：0.5 m　010：1 m 015：1.5 m 020 ① ② ③ ④ ⑤ ⑥ ② ：2 m 025：2.5 m　030：3 m 040：4 m 050：5 m 070：7 m 100：10 m ③ モーター接続方法 KH：金属コネクタタイプ ④ 適用機種 BL：ブラシレスモーター ⑤ なし：接続ケーブル R：可動接続ケーブル ケーブル引出し方向 F：出力軸側引出し ⑥ B：反出力軸側引出し V：垂直引出し 14

"システム構成　ケーブルタイプ モーター、ギヤヘッド、ドライバ、接続ケーブルは別手配です。 BMUシリーズ　ケーブルタイプ モーター/ギヤヘッド 接続ケーブル・可動接続ケーブル ドライバ 最大延長距離：10.5 m （モーターケーブル 0.5 m含む） プログラマブル コントローラ✽1 AC電源 モーターとドライバ間は、 モーターケーブルを直接ドライバ （主電源） に接続できます。 接続ケーブル 可動接続ケーブル ケーブル・周辺機器 フレキシブル モーター・ギヤヘッド用 入出力信号用 電源ケーブル 回路製品取付金具✽2 カップリング 取付金具 ケーブル ➜ 76ページ ➜ 77ページ ➜ 77ページ ➜ 77ページ ➜ 76ページ フランジ出力ヘッド ➜ 79ページ モーターカバー 防塵・防滴タイプ モーター出力120Ｗ平行軸ギヤヘッドに ➜ 78ページ フロントカバー✽2 お使いいただけます。 ➜ 77ページ ✽1 お客様にてご用意ください。 ✽2 回路製品取付金具と防塵・防滴タイプフロントカバーは併用できません。 ●システム構成価格例 BMUシリーズ　ケーブルタイプ 周辺機器 モーター 平行軸 ギヤヘッド ドライバ 接続ケーブル （1 m） 取付金具 フレキシブル カップリング 回路製品取付金具 BLM230-GFV2 GFV2G10 BMUD30-A2 CC01BL2 SOL2M4F MCL301010 MAFP05V 10,200円 10,300円 14,700円 2,700円 2,400円 2,900円 1,080円 ● 上記システム構成は一例です。他の組み合わせもございます。 15

ケーブル "種類と価格　ケーブルタイプ タイプ ● モーター コネクタ ◇ 歯切りシャフトタイプ ◇ 丸シャフトタイプ タイプ 防塵・防水仕様 コネクタ 出力 品名 定価 出力 品名 定価 タイプ 30 W BLM230-GFV2 10,200円 30 W BLM230-A2 11,200円 60 W BLM460S-GFV2 11,400円 60 W BLM260-A2 12,500円 120 W BLM5120-GFV2 14,000円 120 W BLM5120-A2 15,400円 200 W BLM6200S-GFV 17,000円 200 W BLM5200-A 18,700円 300 W BLM6300S-GFV 21,000円 300 W BLM5300-A 23,100円 400 W BLM6400S-GFV 21,000円 400 W BLM5400-A 23,100円 ● その他のラインアップ 丸シャフトタイプ 出力軸フライスカット加工 ● 詳細情報は、お客様ご相談センターにお問い合わせください。 ● ギヤヘッド ● ドライバ 適用モーター 出力 電源電圧 品名 定価 出力 品名 減速比 定価 単相100-120 V BMUD30-A2 14,700円 30 W 5、10、15、20 10,300円 単相、三相200-240 V BMUD30-C2 14,700円 30 W GFV2G □ 30、50、100 11,000円 単相100-120 V BMUD60-A2 15,200円 60 W 200 11,800円 単相、三相200-240 V BMUD60-C2 15,200円 5、10、15、20 11,500円 単相100-120 V BMUD120-A2 17,000円 120 W 60 W GFV4G □ 30、50、100 12,200円 単相、三相200-240 V BMUD120-C2 17,000円 200 12,950円 単相100-120 V BMUD200-A 18,900円 200 W 5、10、15、20 14,600円 単相、三相200-240 V BMUD200-C 18,900円 120 W GFV5G □ 30、50、100 15,500円 300 W 単相、三相200-240 V BMUD300-C 19,900円 200 16,400円 単相200-240 V BMUD400-C 19,900円 200 W 5、10、15、20 400 W 19,000円 三相200-240 V BMUD400-S 19,900円 300 W GFV6G □ 30、50 20,000円 400 W 100、200 21,500円 ● 接続ケーブル ● 可動接続ケーブル （ケーブルタイプ用） （ケーブルタイプ用） 長さ 品名 定価 長さ 品名 定価 1 m CC01BL2 2,700円 1 m CC01BL2R 6,600円 2 m CC02BL2 3,500円 2 m CC02BL2R 9,200円 3 m CC03BL2 4,400円 3 m CC03BL2R 11,800円 5 m CC05BL2 8,500円 5 m CC05BL2R 17,100円 7 m CC07BL2 11,200円 7 m CC07BL2R 22,400円 10 m CC10BL2 15,100円 10 m CC10BL2R 30,300円 "付属品（ケーブルタイプ・コネクタタイプ共通） タイプ 平行キー 安全カバー 取付用ねじ コネクタ モーター － － － － GFVギヤ 1本 － 1セット － JVギヤ － － － － JBギヤ － － － － JHギヤ 1本 1個 1セット － FRギヤ 1本 1個 1セット － ドライバ － － － CN1コネクタ（1個） CN4コネクタ（1個） ● 品名中の□には、減速比を表す数字が入ります。 16

"組み合わせ一覧　ケーブルタイプ ④ ③ ①モーター 接続ケーブル ドライバ ②ギヤヘッド 可動接続ケーブル モーター ギヤヘッド ドライバ 接続ケーブル 出力 タイプ 可動接続ケーブル ① ② ③ ④ 平行軸ギヤヘッドGFVギヤ BLM230-GFV2 GFV2G □ BMUD30-A2 30 W 丸シャフトタイプ BLM230-A2 － BMUD30-C2 平行軸ギヤヘッドGFVギヤ BLM460S-GFV2 GFV4G □ BMUD60-A2 60 W 丸シャフトタイプ BLM260-A2 － BMUD60-C2 平行軸ギヤヘッドGFVギヤ BLM5120-GFV2 GFV5G □ BMUD120-A2 120 W 丸シャフトタイプ BLM5120-A2 － BMUD120-C2 CC◇BL2 平行軸ギヤヘッドGFVギヤ BLM6200S-GFV GFV6G □ BMUD200-A CC◇BL2R 200 W 丸シャフトタイプ BLM5200-A － BMUD200-C 平行軸ギヤヘッドGFVギヤ BLM6300S-GFV GFV6G □ 300 W BMUD300-C 丸シャフトタイプ BLM5300-A － 平行軸ギヤヘッドGFVギヤ BLM6400S-GFV GFV6G □ BMUD400-C 400 W 丸シャフトタイプ BLM5400-A － BMUD400-S ● 品名中の□には、減速比を表す数字が入ります。 品名中の◇には、ケーブル長さを表す数字が入ります。 17

ケーブル "システム構成　コネクタタイプ タイプ モーター、ギヤヘッド、ドライバ、接続ケーブルは別手配です。 コネクタ タイプ BMUシリーズ　コネクタタイプ 防塵・防水仕様 コネクタ タイプ モーター/ギヤヘッド 接続ケーブル・可動接続ケーブル ドライバ 最大延長距離：10m プログラマブル コントローラ✽1 AC電源 出力軸側引出し （主電源） 反出力軸側引出し 垂直引出し ケーブル・周辺機器 フレキシブル モーター・ギヤヘッド用 入出力信号用 電源ケーブル 回路製品取付金具✽2 カップリング 取付金具 ケーブル ➜ 76ページ ➜ 77ページ ➜ 77ページ ➜ 77ページ ➜ 76ページ フランジ出力ヘッド ➜ 79ページ トルクアーム モーターカバー 防塵・防滴タイプ モーター出力120Ｗ平行軸ギヤヘッドに ➜ 78ページ ➜ 78ページ フロントカバー✽2 お使いいただけます。 ➜ 77ページ ✽1 お客様にてご用意ください。 ✽2 回路製品取付金具と防塵・防滴タイプフロントカバーは併用できません。 ●システム構成価格例 BMUシリーズ　コネクタタイプ 周辺機器 モーター 平行軸ギヤヘッド ドライバ 接続ケーブル （3m） 取付金具 フレキシブル カップリング 回路製品取付金具 BLM230HP-GFV GFV2G10S BMUD30-A2 CC030KHBLV SOL2M4F MCL301010 MAFP05V 12,200円 12,300円 14,700円 5,800円 2,400円 2,900円 1,080円 ● 上記システム構成は一例です。他の組み合わせもございます。 18

"種類と価格　コネクタタイプ ● モーター ◇ 歯切りシャフトタイプ ◇ 丸シャフトタイプ（キー付） 出力 品名 定価 出力 品名 定価 30 W BLM230HP-GFV 12,200円 60 W BLM460SHPK 16,500円 60 W BLM460SHP-GFV 13,400円 120 W BLM5120HPK 17,600円 120 W BLM5120HP-GFV 16,000円 200 W BLM5200HPK 20,900円 200 W BLM6200SHP-GFV 19,000円 300 W BLM5300HPK 25,300円 300 W BLM6300SHP-GFV 23,000円 400 W BLM5400HPK 25,300円 400 W BLM6400SHP-GFV 23,000円 ● ギヤヘッド ◇ 平行軸ギヤヘッド ◇ JVギヤ 適用モーター 出力 品名 減速比 定価 適用モーター 出力 品名 減速比 定価 5、10、15、20 12,300円 200 W 5KV □S 300、450 63,200円 30 W GFV2G □S 30、50、100 13,000円 300 W 5DV □S 100、200 40,100円 200 13,800円 400 W 5KV □S 300、450 63,200円 5、10、15、20 13,500円 60 W GFV4G □S 30、50、100 14,200円 ◇ JBギヤ 200 14,950円 5、10、15、20 16,600円 120 W GFV5G □S 30、50、100 17,500円 200 18,400円 200 W 5、10、15、20 21,000円 適用モーター 出力 品名 減速比 定価 300 W GFV6G □S 30、50 22,000円 400 W 100、200 23,500円 5AB □B 5、10、20 26,400円 200 W 5CB □B 30、50 30,800円 300 W 5EB □B 100、200 48,400円 ◇ 食品機械用H1グリース対応 400 W 5KB □B 300、450 66,000円 5SB □B 600、1200 73,000円 適用モーター ◇ JHギヤ 出力 品名 減速比 定価 5、10、15、20 17,300円 30 W GFV2G □SF 30、50、100 18,000円 200 18,800円 適用モーター 5、10、15、20 出力 品名 減速比 定価 18,500円 60 W GFV4G □SF 30、50、100 19,200円 10、15、20 27,200円 200 19,950円 60 W 4H □S 30、50、100 28,200円 5、10、15、20 21,600円 200 29,200円 120 W GFV5G □SF 30、50、100 22,500円 10、15、20 27,800円 200 23,400円 120 W 5H □S 30、50、100 28,800円 200 29,800円 5、10、15、20 46,200円 ◇ 中空軸フラットギヤヘッド 200 W 5XH □S 30 47,300円 300 W 50 50,600円 400 W 100 67,100円 5YH □S 200 83,600円 適用モーター 出力 品名 減速比 定価 5、10、15、20 16,500円 30 W GFS2G □FR 30、50、100 17,600円 200 18,700円 5、10、15、20 20,900円 60 W GFS4G □FR 30、50、100 22,000円 200 23,100円 5、10、15、20 25,300円 120 W GFS5G □FR 30、50、100 26,400円 200 27,500円 200 W 10、15、20 29,700円 300 W GFS6G □FR 400 W 30、50、100 30,800円 ● 品名中の□には、減速比を表す数字が入ります。 ● 付属品 ➜ 16ページ 19
