装置の換気・冷却に貢献するファンの周辺機器セット品が新登場
ACプロペラファンにお使いいただけるフィンガーガードと取付用のねじやフィルターのセット品です。
豊富なラインアップにより、設置する環境や用途に合わせてお選びいただけます。
このカタログについて
ドキュメント名 | ACプロペラファン用フィンガーガードセット |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 834.6Kb |
取り扱い企業 | オリエンタルモーター株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

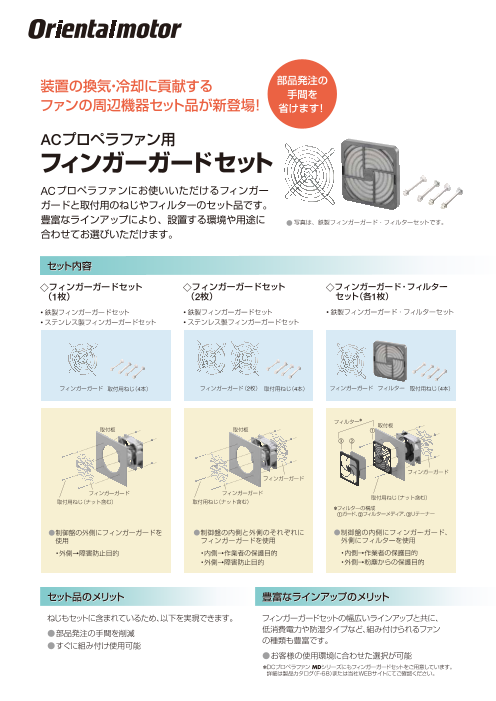

Page1
装置の換気・冷却に貢献する 部品発注の
手間を
ファンの周辺機器セット品が新登場! 省けます!
ACプロペラファン用
フィンガーガードセット
ACプロペラファンにお使いいただけるフィンガー
ガードと取付用のねじやフィルターのセット品です。
豊富なラインアップにより、設置する環境や用途に ● 写真は、鉄製フィンガーガード・フィルターセットです。
合わせてお選びいただけます。
セット内容
◇フィンガーガードセット ◇フィンガーガードセット ◇フィンガーガード・フィルター
(1枚) (2枚) セット(各1枚)
·鉄製フィンガーガードセット ·鉄製フィンガーガードセット ·鉄製フィンガーガード・フィルターセット
·ステンレス製フィンガーガードセット ·ステンレス製フィンガーガードセット
フィンガーガード 取付用ねじ(4本) フィンガーガード(2枚) 取付用ねじ(4本) フィンガーガード フィルター 取付用ねじ(4本)
フィルター✽
取付板
取付板 取付板 ①
③ ②
フィンガーガード
フィンガーガード
フィンガーガード フィンガーガード
取付用ねじ(ナット含む)
取付用ねじ(ナット含む) 取付用ねじ(ナット含む)
✽フィルターの構成
①ガード、②フィルターメディア、③リテーナー
●制御盤の外側にフィンガーガードを ●制御盤の内側と外側のそれぞれに ●制御盤の内側にフィンガーガード、
使用 フィンガーガードを使用 外側にフィルターを使用
•外側→障害防止目的 •内側→作業者の保護目的 •内側→作業者の保護目的
•外側→障害防止目的 •外側→粉塵からの保護目的
セット品のメリット 豊富なラインアップのメリット
ねじもセットに含まれているため、以下を実現できます。 フィンガーガードセットの幅広いラインアップと共に、
●部品発注の手間を削減 低消費電力や防湿タイプなど、組み付けられるファン
●すぐに組み付け使用可能 の種類も豊富です。
●お客様の使用環境に合わせた選択が可能
✽DCプロペラファン MDシリーズにもフィンガーガードセットをご用意しています。
詳細は製品カタログ(F-68)または当社WEBサイトにてご確認ください。
Page2
■種類と価格
外形図などの詳細は、当社WEBサイトの製品詳細ページにてご確認ください。
● フィンガーガードセット
種類 適用ファンのサイズ フィンガーガード セット内容
セット品名 定価
フィンガーガード 枚数 取付用ねじ(サイズ×長さmm)
A-825-G 600円 FG8D 1 M4×40
□80 mm-25 mm厚
A-825-G2 1,000円 FG8D 2 M4×40
A-925U-G 650円 FG9D 1 M3×40
□92 mm-25 mm厚
A-925U-G2 1,100円 FG9D 2 M3×40
A-938-G 650円 FG9D 1 M4×55
□92 mm-38 mm厚
A-938-G2 1,100円 FG9D 2 M4×55
A-1025-G 700円 FG10D 1 M4×40
□104 mm-25 mm厚
A-1025-G2 1,200円 FG10D 2 M4×40
A-1028-G 600円 FG10D 1 M4×50
□104 mm-28 mm厚
A-1028-G2 1,000円 FG10D 2 M4×50
A-1225-G 750円 FG12D 1 M4×40
□119 mm-25 mm厚
A-1225-G2 1,300円 FG12D 2 M4×40
A-1228-G 650円 FG12D 1 M4×50
鉄製 □119 mm-28 mm厚
A-1228-G2 1,100円 FG12D 2 M4×50
フィンガーガード
セット □119 mm(□120 mm) A-1238-G 750円 FG12D 1 M4×55
-38 mm厚 A-1238-G2 1,300円 FG12D 2 M4×55
A-1428-G 800円 FG14D 1 M4×50
□140 mm-28 mm厚
A-1428-G2 1,400円 FG14D 2 M4×50
A-14R-G 800円 FG14D 1 M4×20
□140 mm
A-14R-G2 1,400円 FG14D 2 M4×20( 2セット)
A-16R-G 1,200円 FG16D 1 M5×20
□160 mm
A-16R-G2 2,200円 FG16D 2 M5×20( 2セット)
A-18R-G 1,800円 FG18D 1 M5×20
□180 mm
A-18R-G2 3,400円 FG18D 2 M5×20( 2セット)
A-20R-G 2,300円 FG20D 1 M5×20
□200 mm
A-20R-G2 4,400円 FG20D 2 M5×20( 2セット)
A-25R-G 2,800円 FG25D 1 M5×20 六角穴付ボルト
□250 mm
A-25R-G2 5,400円 FG25D 2 M5×20 六角穴付ボルト( 2セット)
A-825-S 800円 FG8S 1 M4×40
□80 mm-25 mm厚
A-825-S2 1,200円 FG8S 2 M4×40
A-925U-S 850円 FG9S 1 M3×40
□92 mm-25 mm厚
A-925U-S2 1,300円 FG9S 2 M3×40
A-938-S 850円 FG9S 1 M4×55
□92 mm-38 mm厚
A-938-S2 1,300円 FG9S 2 M4×55
A-1025-S 900円 FG10S 1 M4×40
□104 mm-25 mm厚
A-1025-S2 1,400円 FG10S 2 M4×40
A-1028-S 800円 FG10S 1 M4×50
□104 mm-28 mm厚
A-1028-S2 1,200円 FG10S 2 M4×50
A-1225-S 950円 FG12S 1 M4×40
ステンレス製 □119 mm-25 mm厚
A-1225-S2 1,500円 FG12S 2 M4×40
フィンガーガード
セット A-1228-S 850円 FG12S 1 M4×50
□119 mm-28 mm厚
A-1228-S2 1,300円 FG12S 2 M4×50
□119 mm(□120 mm) A-1238-S 950円 FG12S 1 M4×55
-38 mm厚 A-1238-S2 1,500円 FG12S 2 M4×55
A-16R-S 1,400円 FG16S 1 M5×20
□160 mm
A-16R-S2 2,400円 FG16S 2 M5×20( 2セット)
A-18R-S 2,000円 FG18S 1 M5×20
□180 mm
A-18R-S2 3,600円 FG18S 2 M5×20( 2セット)
A-20R-S 2,500円 FG20S 1 M5×20
□200 mm
A-20R-S2 4,600円 FG20S 2 M5×20( 2セット)
A-25R-S 3,000円 FG25S 1 M5×20 六角穴付ボルト
□250 mm
A-25R-S2 5,600円 FG25S 2 M5×20 六角穴付ボルト( 2セット)
● 取付用ねじ(1セット)
金組込ねじ、ナット各4個付属しています。 取付用ねじの材質は、鉄製フィンガーガードセットは鉄製、ステンレス製フィンガーガードセットはステンレス製です。
● 取付用ねじ2セットを含むセット品について
1セットはファンにフィンガーガードやフィルターを取り付ける際に、もう1セットはファンを装置に取り付ける際にお使いください。
2
Page3
● 鉄製フィンガーガード・フィルターセット
適用ファンのサイズ フィンガーガード セット内容
セット品名 定価
鉄製フィンガーガード 枚数 フィルター 枚数 取付用ねじ(サイズ×長さmm)
□80 mm-25 mm厚 A-825-GF 1,400円 FG8D 1 FL8 1 M4×45 皿ねじ
□92 mm-25 mm厚 A-925U-GF 1,500円 FG9D 1 FL9 1 M3×45 皿ねじ
□92 mm-38 mm厚 A-938-GF 1,500円 FG9D 1 FL9 1 M3×55 皿ねじ
□104 mm-25 mm厚 A-1025-GF 1,600円 FG10D 1 FL10 1 M4×40
□104 mm-28 mm厚 A-1028-GF 1,400円 FG10D 1 FL10 1 M4×50
□119 mm-25 mm厚 A-1225-GF 1,650円 FG12D 1 FL12 1 M4×45 皿ねじ
□119 mm-28 mm厚 A-1228-GF 1,450円 FG12D 1 FL12 1 M4×45 皿ねじ
□119 mm(120 mm)-38 mm厚 A-1238-GF 1,650円 FG12D 1 FL12 1 M4×55 皿ねじ
□140 mm-28 mm厚 A-1428-GF 2,300円 FG14D 1 FL14 1 M4×50
□140 mm A-14R-GF 2,300円 FG14D 1 FL14 1 M4×20( 2セット)
□160 mm A-16R-GF 2,800円 FG16D 1 FL16 1 M5×30 皿ねじ、M5×20
□180 mm A-18R-GF 4,500円 FG18D 1 FL18 1 M5×30 皿ねじ、M5×20
● 取付用ねじ(1セット)
座金組込ねじ もしくは皿ねじ、ナット各4個付属しています。取付用ねじの材質は鉄です。
● 取付用ねじ2セットを含むセット品について
1セットはファンにフィンガーガードやフィルターを取り付ける際に、もう1セットはファンを装置に取り付ける際にお使いください。
■組み合わせ一覧
● 組み合わせ可能なACプロペラファンの詳細は、製品カタログ(F-73)または当社WEBサイトにてご確認ください。
組み合わせ可能なACプロペラファン
フィンガーガード
適用ファンのサイズ セット品名 MUシリーズ 防湿タイプ✽1/ MRSシリーズ /
(識別品名) EMUシリーズ MUシリーズ 標準タイプ / MRSシリーズ 可変速タイプ✽2/ MREシリーズ
MSシリーズ MRシリーズ✽3
□ 80 mm-25 mm厚 A-825 − MU825S、MU825 − −
□ 92 mm-25 mm厚 A-925U − MU925S、MU925 − −
□ 92 mm-38 mm厚 A-938 EMU938 − − −
□ 104 mm-25 mm厚 A-1025 − MU1025S、MU1025 − −
□ 104 mm-28 mm厚 A-1028 − − − MRE10
□ 119 mm-25 mm厚 A-1225 − MU1225S、MU1225 − −
□ 119 mm-28 mm厚 A-1228 − − − MRE12
□ 119 mm(□ 120 mm)-38 mm厚 A-1238 EMU1238 MU1238A、MU1238 − −
□ 140 mm-28 mm厚 A-1428 − MU1428、MS14 − −
□ 140 mm A-14R − − MRS14 −
□ 160 mm A-16R − − MRS16、MRS16V MRE16
□ 180 mm A-18R − − MRS18、MR18、MRW18 MRE18
□ 200 mm A-20R − − MRS20 MRE20
□ 250 mm A-25R − − MRS25 MRE25
✽ 1 MUシリーズ防湿タイプには、ステンレス製フィンガーガードセットをご使用ください。
✽ 2 MRSシリーズ 可変速タイプには、フィンガーガード(1枚)を付属してます。1枚セットと組み合わせてください。
✽ 3 MRシリーズ 回転低下アラーム有接点タイプの吐出側には、フィンガーガードやフィルターを取り付けられません。1枚セットと組み合わせてください。
3
Page4
ファンと電源接続用プラグコードを一緒に手配できるセット品のご紹介
ACプロペラファン MUシリーズ 電源接続用プラグコード付属
■品名の見方 ■構成
MU1238A-41B -1
① ②
① MUシリーズ 単体品名
用プラグコード
電源接続用プラグコード -1: 1 m 電源接続
② の長さ(付属品) -2: 2 m 1 m: PCA2B
なし: 付属なし MUシリーズ 2 m: PCA2B2
■種類と価格
● 防湿タイプ
定価 定価
サイズ 品名 プラグコード プラグコード サイズ 品名 プラグコード プラグコード
1 m付属 2 m付属 1 m付属 2 m付属
MU925S-11D-□ 3,500円 3,750円 MU1238A-11D-□ 3,500円 3,750円
□92 mm-25 mm厚 MU925S-41D- □119 mm-38 mm厚
□ 3,600円 3,850円 MU1238A-41D-□ 3,600円 3,850円
MU1025S-11D-□ 3,500円 3,750円 MU1428S-11D-□
□104 mm-25 mm厚 □140 mm-28 mm厚 4,100円 4,350円
MU1025S-41D-□ 3,600円 3,850円 MU1428S-41D-□ 4,200円 4,450円
MU1225S-11D-□
□119 mm-25 mm厚 3,500円 3,750円
MU1225S-41D-□ 3,600円 3,850円
● 標準タイプ
定価 定価
サイズ 品名 プラグコード プラグコード サイズ 品名 プラグコード プラグコード
1 m付属 2 m付属 1 m付属 2 m付属
MU925S-11-□ 3,500円 3,750円 MU1238A-11B-□ 3,500円 3,750円
MU925S-41-□ 3,600円 3,850円 MU1238A-41B-□ 3,600円 3,850円
MU925M-11-□ 3,500円 3,750円 MU1238B-11B-□ 3,500円 3,750円
MU925M-41-□ 3,600円 3,850円 MU1238B-41B-□ 3,600円 3,850円
□92 mm-25 mm厚 MU925S-21-□ 3,500円 3,750円 MU1238L-11B-□ 3,500円 3,750円
MU925S-51-□ 3,600円 3,850円 MU1238L-41B-□ 3,600円 3,850円
MU925M-21-□ 3,500円 3,750円 □119 mm-38 mm厚 MU1238A-21B-□ 3,500円 3,750円
MU925M-51-□ 3,600円 3,850円 MU1238A-51B-□ 3,600円 3,850円
MU1025S-11-□ 3,500円 3,750円 MU1238B-21B-□ 3,500円 3,750円
MU1025S-41-□ 3,600円 3,850円 MU1238B-51B-□ 3,600円 3,850円
□104 mm-25 mm厚
MU1025L-11-□ 3,500円 3,750円 MU1238L-21B-□ 3,500円 3,750円
MU1025S-51-□ 3,600円 3,850円 MU1238L-51B-□ 3,600円 3,850円
MU1225S-11-□ 3,500円 3,750円 MU1428S-11-□ 4,100円 4,350円
MU1225S-41-□ 3,600円 3,850円 □140 mm-28 mm厚 MU1428S-41-□ 4,200円 4,450円
MU1225M-11-□ 3,500円 3,750円 MU1428S-51-□ 4,200円 4,450円
MU1225M-41-□
□119 mm-25 mm厚 3,600円 3,850円
MU1225S-21-□ 3,500円 3,750円
MU1225S-51-□ 3,600円 3,850円
MU1225M-21-□ 3,500円 3,750円
MU1225M-51-□ 3,600円 3,850円
● 品名中の□には、電源接続用プラグコードの長さを表す1(1 m)、2(2 m)のいずれかが入ります。
