ブロワファン（シロッコファン）

ファン&サーマルマネジメント 183 概要・選定 技術資料 制御盤 ファン ユニット 制御盤 ヒーター ユニット ACプロペラ ファン&サーマルマネジメント ファン 低消費電力 ブロワ EMU 小型・防湿 MU/MS 低消費電力 可変速 EMR 大型・大風量 MRS/MR 長寿命 MRE DCプロペラ ファン MDシリーズ Sタイプ アラームなし Aタイプ アラーム付 Eタイプ 長寿命 Vタイプ 可変速 Pタイプ 防水 ブロワ AC入力 AC入力 MBシリーズ MB DC入力 MBDシリーズ DC入力 MBD クロスフロー ファン AC入力 MF DC入力 MFD 温度 スイッチ 周辺機器 取付 掲載ページ 概要 ··········································································· 184 インフォ MBシリーズ ······························································ 188 メーション MBシリーズ 可変速タイプ ······································· 198 MBDシリーズ ··························································· 200 183

184 ブロワ 〈関連情報〉 ●技術資料 ➜ 16ページ ● 法令・規格についての詳細情報は、当社WEBサイトをご確認ください。 ● 静圧を最大限高くし、指向性のある風を送り出します ● 局部冷却、ダクト送風に最適なファンです ● ランナー径：ϕ50mm∼ϕ160mm ● 回転低下アラーム付、パルスセンサ付も揃えています "特徴 高い静圧を利用した換気冷却 一定方向に集中して風を送り出すので、スポット的な冷却に用いられます。 また、静圧が高いため、風の通りにくい装置の冷却や、ダクトを用いた送風や排気にも適しています。 ワークの吸引・吸着を要する用途にもお使いいただけます。 ◇ ワークのスポット冷却 ◇ ダクトを用いた排気 熱処理加工後のワークへの吹付冷却には、静圧が高いブロワが適 静圧が高く、ダクトを使用して空気中の埃を吸引する用途に適し しています。 ています。 風量調節可能 可変抵抗器を用いてファンの速度の変更が可能です。手軽に風量を調節でき、ファンの低騒音化、省エネルギー化に貢献します。 また、ベアリングの劣化を抑え、長寿命化も図れます。 可変抵抗器で 風量調節が可能！ AC電源 MBシリーズ 可変速タイプ オリエンタルモーター 184 ファン&サーマルマネジメント

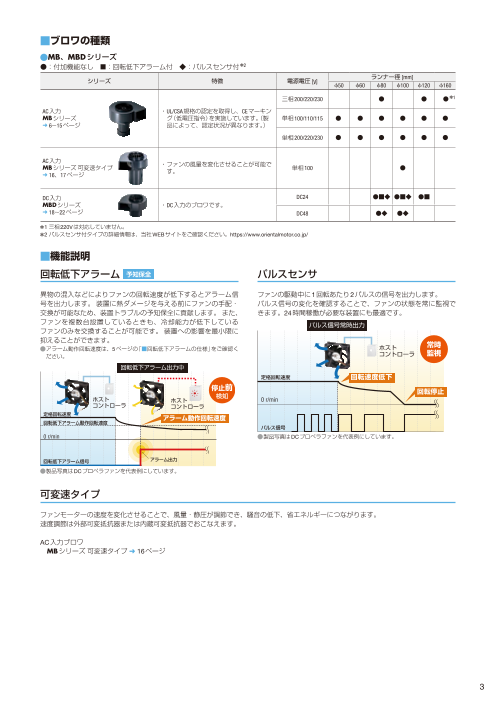

ファン&サーマルマネジメント 185 "ブロワの種類 概要・選定 技術資料 ● MB、MBDシリーズ ●：付加機能なし　■：回転低下アラーム付　◆：パルスセンサ付✽2 制御盤 ランナー径 ファン [mm] シリーズ 特徴 電源電圧 [V] ユニット ϕ50 ϕ60 ϕ80 ϕ100 ϕ120 ϕ160 制御盤 三相200/220/230 ● ● ●✽1 ヒーター ユニット AC入力 · UL/CSA/EN規格の認定を取得し、CEマーキ MBシリーズ ング（低電圧指令）を実施しています。（製 単相100/110/115 ● ● ● ● ● ● ➜ 188∼197ページ 品によって、認定状況が異なります。） ACプロペラ ファン 単相200/220/230 ● ● ● ● ● ● 低消費電力 EMU AC入力 MBシリーズ 可変速タイプ · ファンの風量を変化させることが可能で す。 単相100 ● ➜ 198、199ページ 小型・防湿 MU/MS DC入力 DC24 ●■◆ ●■◆ ●■ 低消費電力 MBDシリーズ · DC入力のブロワです。 可変速 EMR ➜ 200∼204ページ DC48 ●◆ ●◆ ✽ 1 三相220Vは対応していません。 大型・大風量 MRS/MR ✽ 2 パルスセンサ付タイプの詳細情報は、当社WEBサイトをご確認ください。https://www.orientalmotor.co.jp/ "機能説明 長寿命 MRE 回転低下アラーム 予知保全 パルスセンサ DCプロペラ ファン 異物の混入などによりファンの回転速度が低下するとアラーム信 ファンの駆動中に1回転あたり2パルスの信号を出力します。 MDシリーズ 号を出力します。装置に熱ダメージを与える前にファンの手配・ パルス信号の変化を確認することで、ファンの状態を常に監視で Sタイプ 交換が可能なため、装置トラブルの予知保全に貢献します。また、 きます。24時間稼働が必要な装置にも最適です。 アラームなし ファンを複数台設置しているときも、冷却能力が低下している パルス信号常時出力 ファンのみを交換することが可能です。装置への影響を最小限に Aタイプ 抑えることができます。 アラーム付 ● アラーム動作回転速度は、187ページの「■回転低下アラームの仕様」をご確認 ホスト 常時 ください。 コントローラ 監視 Eタイプ 回転低下アラーム出力中 長寿命 定格回転速度 回転速度低下 停止前 Vタイプ 回転停止 可変速 ホスト 検知 ホスト 0 r/min コントローラ コントローラ Pタイプ 定格回転速度 アラーム動作回転速度 防水 回転低下アラーム動作回転速度 パルス信号 0 r/min ● 製品写真はDCプロペラファンを代表例にしています。 ブロワ 回転低下アラーム信号 アラーム出力 AC入力 MB ● 製品写真はDCプロペラファンを代表例にしています。 DC入力 MBD 可変速タイプ クロスフロー ファン ファンモーターの速度を変化させることで、風量・静圧が調節でき、騒音の低下、省エネルギーにつながります。 AC入力 MF 速度調節は外部可変抵抗器または内蔵可変抵抗器でおこなえます。 DC入力 MFD AC入力ブロワ MBシリーズ 可変速タイプ 温度 ➜ 198ページ スイッチ 周辺機器 取付 インフォ メーション 185

186 ブロワ／概要 "システム構成 MBシリーズを使用した場合のシステム構成例です。 ✽お客様にてご用意ください。 MBシリーズ 関連製品 AC電源✽ （主電源） 温度スイッチ フィルター取付例 ➜ 220ページ 周辺機器 取付金具 フィンガーガード フィルター ダクト継ぎ手 取付金具、ダクト継ぎ手の取付例 ➜ 239ページ ➜ 232ページ ➜ 235ページ ➜ 240ページ ●システム構成価格例 ファン 関連製品 周辺機器 温度スイッチ 取付金具 フィルター ダクト継ぎ手 MB1040-B AM2-XA1 PAS4B FLB10 FD10 8,900円 3,200円 750円 1,600円 3,600円 ● 上記システム構成は一例です。他の組み合わせもございます。 "品名の見方 ● MB、MBDシリーズ ● セット品 MB 12 55 □ - B T - MB1255-B - GA ① ② ③ ④ ⑤ ① ② ③ シリーズ名 MB：ACブロワMBシリーズ ① セット品手配記号 ① MBD：DCブロワMBDシリーズ ② ファン単体品名 ランナー直径 5：ϕ50mm　6：ϕ60mm　8：ϕ80mm A ② ：取付金具、取付用ねじ付 10：ϕ100mm　12：ϕ120mm　16：ϕ160mm ③ GA：フィンガーガード、取付金具、取付用ねじ付 ランナー厚み✽1 20：20mm　30：30mm　40：40mm FA：フィルター、取付金具、取付用ねじ付 ③ 55：55mm　65：65mm ④ V：可変速 電圧 T：三相200/220/230V B：単相100V、100/110/115V D：単相200/220/230V 24：DC24V ⑤ 24A：DC24V回転低下アラーム有接点タイプ 24S：DC24Vパルスセンサタイプ✽2 48：DC48V 48S：DC48Vパルスセンサタイプ✽2 ✽ 1 可変速は除く ✽ 2 パルスセンサ付タイプの詳細情報は、当社WEBサイトをご確認ください。 https://www.orientalmotor.co.jp/ オリエンタルモーター 186 ファン&サーマルマネジメント

ファン&サーマルマネジメント 187 "一般仕様 概要・選定 技術資料 項目 仕様 絶縁抵抗 常温常湿において連続運転後、コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。 （MBDシリーズはDC250Vメガー、10MΩ以上。ただし、MBD□-48、48S、MBD□-24A、24SはDC500Vメガー、10MΩ以上） 制御盤 ファン ユニット 絶縁耐圧 常温常湿において連続運転後、コイル・ケース間に50Hz、1.5kVを1分間印加しても異常を認めません。 （MBDシリーズは50Hz　500V、1分間） 温度上昇 常温常湿において連続運転後、温度が一定となったとき、温度計法でモーターケース部表面を測定した値は以下のとおりです。 制御盤 ヒーター MBシリーズ：45˚C以下、MBDシリーズ：15˚C以下 ユニット MBシリーズ 耐熱クラス 　MB1665タイプ　13（0 B） ACプロペラ 　MB1665タイプ以外　UL/CSA規格：10（5 A）、EN規格：12（0 E） ファン MBDシリーズ　12（0 E） 使用周囲温度 MB520、MB630タイプ、MBDシリーズ：−10∼+60˚C 低消費電力 MB840、MB1040、MB1255、MB1665タイプ：−10∼+50˚C　MB10V-B：−10∼+40˚C EMU 使用周囲湿度 85%以下（非結露） 小型・防湿 MU/MS "回転低下アラームの仕様 アラームの出力は、製品ごとに仕様が異なります。 低消費電力 可変速 製品名からアラーム仕様をご確認ください。 EMR ● 回転低下アラーム　有接点タイプ 大型・大風量 ファンモーターの回転速度が「アラーム動作回転速度」以下になると、アラーム信号を出力します。出力方式は有接点タイプです。 MRS/MR アラーム ●対象製品 ◇MBDシリーズ：MBD8-24A、MBD10-24A、MBD12-24A 長寿命 仕様番号 MRE ●アラーム仕様 ●アラーム出力回路接続例 MBD8-24A、MBD10-24A：1500±400r/min アラーム動作回転速度 30mA DC30V以下 DCプロペラ MBD12-24A：1300±400r/min ファン 出力形式 リレー出力 白 以下 R MDシリーズ 正常回転時：接点ON ← D1 出力状態 アラーム出力時：接点 青 OFF Sタイプ 最大印加電圧：DC30V以下 GND 0V アラームなし 最大定格 最大流入電流：30mA以下 ファン お客様の回路 モーター 遅延機能 内蔵・起動遅延時間：最大10秒 （電源投入後10秒以内にアラーム機能が監視を開始） Aタイプ アラーム付 Eタイプ 長寿命 Vタイプ 可変速 Pタイプ 防水 ブロワ AC入力 MB DC入力 MBD クロスフロー ファン AC入力 MF DC入力 MFD 温度 スイッチ 周辺機器 取付 インフォ メーション 187

188 ブロワ／AC入力 MBシリーズ 使用電圧範囲：±10%（各電圧共） ϕ50mm 過熱保護：インピーダンスプロテクト ランナー径ϕ50mm 色：ダークグレー 材質 モーターケース：アルミダイカスト ϕ60mm ケーシング：アルミダイカスト ランナー：アルミニウム ϕ80mm ϕ100mm "仕様 国内 海外 品名 電圧 周波数 電流 入力 回転速度 最大風量 最大静圧 騒音レベル ϕ120mm V Hz A W r/min m3/min Pa dB(A) 国 MB520-B 単相100 50 0.11 8 2600 0.21 37 33 内 単相100 60 0.10 7 3000 0.24 53 37 電 ϕ160mm 圧 MB520-D 単相200 50 0.09 11 2650 0.22 38 33 単相200 60 0.08 10 3200 0.27 58 38 海 MB520-B 単相110 60 0.11 8.5 3200 0.25 55 38 単相115 60 0.11 9 3200 0.25 55 38 外 電 単相220 60 0.09 12 3300 0.27 60 38 圧 MB520-D 単相230 50 0.10 16 2750 0.23 40 33 単相230 60 0.09 13 3300 0.27 60 38 "種類と価格 ● ブロワ単体 ● セット品 品名 定価 品名 定価 セット品には、次のものが含まれています。 MB520-B 4,600円 T-MB520-B-A 5,150円 ブロワ MB520-D 4,800円 T-MB520-D-A 5,350円 製品には、次のものが含まれています。 取付金具 ブロワ、取扱説明書 "風量―静圧特性 "外形図 （単位 mm） 取付用ねじ (M4×10mm) （ブロワ単体時の特性です。） 質量：0.3kg 100 E064 90 57.5 0.5 80 25 4 78 ϕ10 塗装なし 10 保護接地端子 20.5 40 70 M4 3×M3 60 R1 風方向 56 50 36 R 40 1 30 8 回転方向 60Hz 20 8 0.5 リード線 300mm 50Hz UL Style 3266, AWG20 10 22.5˚ 0 0.04 0.08 0.12 0.16 0.20 0.24 0.28 風量 [m3/min] "吐出口・吸込口寸法図 （単位 mm） "接続図 120˚ 20.5 ϕ 40 3× 3.5 56 電源 吐出口 吸込口 PE "温度スイッチ "周辺機器 装置内の温度変化に応じて、ファンの運転・停止を自動制御。 省エネルギー・低騒音などの「環境」に関わる装置の性能アップに 製品 品名 定価 掲載ページ 貢献します。 フィンガーガード FGB5M 700円 232 取付金具 PAS2B 550円 239 ファン用温度スイッチ AM2-XA1 （定価3,200円） ● 掲載ページ ➜ 220ページ オリエンタルモーター 188 ファン&サーマルマネジメント 掲載ページ 特徴 184 ̶システム構成 186 ̶一般仕様 187 静圧 [Pa] 20 ϕ60 40 36 36 35 39 ϕ40 78 4

ファン&サーマルマネジメント 189 MBシリーズ 使用電圧範囲：±10%（各電圧共） 過熱保護：インピーダンスプロテクト 概要・選定 ランナー径ϕ60mm 色：ダークグレー 技術資料 材質 モーターケース：アルミダイカスト 制御盤 ケーシング：アルミダイカスト ファン ユニット ランナー：アルミニウム 制御盤 ヒーター ユニット "仕様 ACプロペラ ファン 国内 海外 品名 電圧 周波数 電流 入力 回転速度 最大風量 最大静圧 騒音レベル V Hz A W r/min m3/min Pa dB(A) 低消費電力 EMU 国 MB630-B 単相100 50 0.11 8.0 2300 0.44 53 37 内 単相100 60 0.11 8.0 1900 0.36 76 33 電 小型・防湿 圧 MB630-D 単相200 50 0.08 12.0 2500 0.49 56 38 単相200 60 0.08 11.0 2600 0.50 83 39 MU/MS 海 MB630-B 単相110 60 0.12 9.5 2300 0.45 77 38 単相115 60 0.12 10.0 2500 0.49 79 40 低消費電力 外 可変速 電 単相220 60 0.08 13.0 2900 0.55 83 42 EMR 圧 MB630-D 単相230 50 0.09 16.0 2600 0.50 56 39 単相230 60 0.08 14.0 2900 0.55 83 43 大型・大風量 MRS/MR "種類と価格 長寿命 MRE ● ブロワ単体 ● セット品 品名 定価 品名 定価 セット品には、次のものが含まれています。 DCプロペラ MB630-B 4,800円 T-MB630-B-A 5,350円 ブロワ ファン MB630-D 5,000円 T-MB630-D-A 5,550円 MDシリーズ 製品には、次のものが含まれています。 取付金具 Sタイプ ブロワ、取扱説明書 アラームなし Aタイプ アラーム付 "風量―静圧特性 "外形図 （単位 mm） 取付用ねじ (M4×10mm) （ブロワ単体時の特性です。） Eタイプ 質量：0.5kg 長寿命 100 E063 90 75 Vタイプ 40 1 6 90 可変速 80 ϕ10 塗装なし 15 35 46 保護接地端子 3×M3 70 M4 R1 6 Pタイプ 60 風方向 7 防水 50 R1 42 40 ブロワ 30 8 回転方向 AC入力 20 9 1 リード線 300mm MB 60Hz DC入力 10 22.5˚ UL Style 3266, AWG20 MBD 50Hz 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 風量 [m3/min] "吐出口・吸込口寸法図 クロスフロー （単位 mm） ファン "接続図 120˚ AC入力 35 MF DC入力 MFD 3×ϕ3.5 48 67 電源 温度 スイッチ 吐出口 吸込口 PE 周辺機器 "温度スイッチ "周辺機器 装置内の温度変化に応じて、ファンの運転・停止を自動制御。 取付 製品 品名 定価 掲載ページ 省エネルギー・低騒音などの「環境」に関わる装置の性能アップに フィンガーガード FGB6M 700円 232 貢献します。 インフォ 取付金具 PAS2B 550円 239 メーション ファン用温度スイッチ AM2-XA1 （定価3,200円） ● 掲載ページ ➜ 220ページ 189 静圧 [Pa] 20 ϕ60 40 36 36 35 35 39 ϕ48 90 10

190 ブロワ／AC入力 MBシリーズ 使用電圧範囲：±10%（各電圧共） ϕ50mm 過熱保護：サーマルプロテクタ内蔵 ランナー径ϕ80mm 色：ダークグレー 材質 モーターケース：アルミダイカスト ϕ60mm ケーシング：アルミダイカスト ランナー：アルミニウム ϕ80mm ϕ100mm "仕様 ϕ120mm 国内 海外 品名 電圧 周波数 電流 入力 回転速度 最大風量 最大静圧 騒音レベル コンデンサ容量 V Hz A W r/min m3/min Pa dB(A) μF ϕ160mm MB840-T 三相200 50 0.12 25 2800 1.6 152 55 三相 − 200 60 0.15 28 3200 1.8 221 58 国 内 電 MB840-B 単相100 50 0.29 28 2800 1.6 152 55 単相 1.5 100 60 0.37 32 3150 1.8 221 58 圧 MB840-D 単相200 50 0.14 28 2800 1.6 152 55 単相 2.5 200 60 0.18 32 3200 1.8 221 58 MB840-T 三相220 60 0.15 30 3350 1.8 226 59 三相 − 230 60 0.15 30 3350 1.8 226 59 海 外 MB840-B 単相110 60 0.37 35 3300 1.8 226 59 電 単相 1.5 115 60 0.37 36 3350 1.8 226 59 圧 単相220 60 0.18 35 3350 1.8 226 59 MB840-D 単相230 50 0.15 35 2850 1.6 157 55 2.5 単相230 60 0.18 36 3350 1.8 226 59 ● MB840-TタイプはUL規格およびCSA規格のみの認定です。 "種類と価格 ● ブロワ単体 ● セット品 品名 定価 ◇ フィンガーガード付 MB840-T 7,800円 品名 定価 セット品には、次のものが含まれています。 MB840-B 7,400円 T-MB840-T-GA 9,250円 ブロワ MB840-D 7,800円 T-MB840-B-GA 8,850円 製品には、次のものが含まれています。 T-MB840-D-GA 9,250円 取付金具 ブロワ、コンデンサ✽、 ● フィンガーガード、取付金具、取付用ねじ付 コンデンサキャップ✽、取扱説明書 ✽ 単相ファンのみ ◇ フィルター付 フィンガーガード 品名 定価 またはフィルター T-MB840-T-FA 10,050円 T-MB840-B-FA 9,650円 T-MB840-D-FA 10,050円 取付用ねじ ● フィルター、取付金具、取付用ねじ付 (M5×20mm) "風量―静圧特性 （ブロワ単体時の特性です。） 400 360 320 280 240 200 160 120 80 50Hz 60Hz 40 0 0.4 0.8 1.2 1.6 2.0 2.4 2.8 風量 [m3/min] オリエンタルモーター 190 ファン&サーマルマネジメント 掲載ページ 特徴 184 ̶システム構成 186 ̶一般仕様 187 静圧 [Pa]

ファン&サーマルマネジメント 191 "外形図 （単位 mm） 概要・選定 質量： 技術資料 1.3kg E062 保護接地端子 制御盤 ファン M4 114 ユニット 50 2 10 122 ϕ10 塗装なし 25 44 60 制御盤 ヒーター ユニット R2 風方向 ACプロペラ ファン R2 64 低消費電力 EMU 回転方向 小型・防湿 MU/MS 5.5 12.5 10 リード線 300mm 低消費電力 UL Style 3266, AWG20 可変速 EMR ● コンデンサ（付属品） "吐出口・吸込口寸法図 （単位 mm） 大型・大風量 A MRS/MR 44 長寿命 6 76 MRE ϕ4.3 20 (0.5) 187シリーズ DCプロペラ ファン MDシリーズ 吐出口 吸込口 Sタイプ アラームなし ◇ コンデンサ外形寸法表 コンデンサ外形寸法（mm） 質量 コンデンサ 品名 コンデンサ品名 Aタイプ A B C （g） キャップ アラーム付 MB840-B CH15FAUL 31 14.5 23.5 35 付属 MB840-D CH25FAUL2 31 17 27 21 付属 Eタイプ 長寿命 "接続図 Vタイプ 可変速 ● MB840-T ● MB840-B、MB840-D 赤 黒 L（1 R） Pタイプ 白 電源 赤 防水 電源 L（2 S） L（ 黒 3 T） 白 ブロワ PE 　コンデンサ PE AC入力 ● コンデンサの接続方法 ➜ 245ページ MB DC入力 MBD "周辺機器 "温度スイッチ クロスフロー 製品 品名 定価 掲載ページ 装置内の温度変化に応じて、ファンの運転・停止を自動制御。 ファン フィンガーガード FGB8 700円 232 省エネルギー・低騒音などの「環境」に関わる装置の性能アップに フィルター FLB8 AC入力 1,500円 235 貢献します。 MF 取付金具 PAS4B 750円 239 DC入力 MFD ダクト継ぎ手 FD8 3,400円 240 ファン用温度スイッチ AM2-XA1 （定価3,200円） ● 掲載ページ 温度 ➜ 220ページ スイッチ 周辺機器 取付 インフォ メーション 191 4 4.5 B C 10 B+10 30 ϕ80 60 54 52.5 59 ϕ76 54 128 14 52.5 22.5˚

192 ブロワ／AC入力 MBシリーズ 使用電圧範囲：±10%（各電圧共） ϕ50mm 過熱保護：サーマルプロテクタ内蔵 ランナー径ϕ100mm 色：ダークグレー 材質 モーターケース：アルミダイカスト ϕ60mm ケーシング：アルミダイカスト ランナー：アルミニウム ϕ80mm ϕ100mm "仕様 国内 周波数 電流 入力 回転速度 最大風量 最大静圧 騒音レベル コンデンサ容量 ϕ120mm 海外 品名 電圧 V Hz A W r/min m3/min Pa dB(A) μF 国 MB1040-B 単相100 50 0.50 45 2750 2.3 206 60 単相 3.0 内 100 60 0.55 55 3050 2.6 284 63 ϕ160mm 電 圧 MB1040-D 単相200 50 0.25 40 2750 2.3 206 61 単相 1.2 200 60 0.30 50 3100 2.6 304 64 5 55 3200 2.6 284 64 海 MB1040-B 単相110 60 0.5 単相 3.0 115 60 0.55 55 3200 2.6 284 64 外 電 単相220 60 0.30 55 3200 2.7 304 65 圧 MB1040-D 単相230 50 0.30 50 2750 2.4 206 61 1.2 単相230 60 0.30 55 3250 2.7 304 65 "種類と価格 ● ブロワ単体 ● セット品 品名 定価 ◇ フィンガーガード付 MB1040-B 8,900円 品名 定価 セット品には、次のものが含まれています。 MB1040-D 9,300円 T-MB1040-B-GA 10,400円 ブロワ 製品には、次のものが含まれています。 T-MB1040-D-GA 10,800円 ブロワ、コンデンサ✽、 ● フィンガーガード、取付金具、取付用ねじ付 取付金具 コンデンサキャップ✽、取扱説明書 ✽ 単相ファンのみ ◇ フィルター付 品名 定価 フィンガーガード T-MB1040-B-FA 11,250円 またはフィルター T-MB1040-D-FA 11,650円 ● フィルター、取付金具、取付用ねじ付 取付用ねじ (M5×20mm) "風量―静圧特性 （ブロワ単体時の特性です。） 400 360 320 280 240 200 160 120 50Hz 60Hz 80 40 0 0.4 0.8 1.2 1.6 2.0 2.4 2.8 風量 [m3/min] オリエンタルモーター 192 ファン&サーマルマネジメント 掲載ページ 特徴 184 ̶システム構成 186 ̶一般仕様 187 静圧 [Pa]

ファン&サーマルマネジメント 193 "外形図 （単位 mm） 概要・選定 質量： 技術資料 2kg E027 保護接地端子 制御盤 ファン M4 134 ユニット 4.5 50 2 10 148 ϕ10 塗装なし 25 44.5 74 制御盤 ヒーター ユニット R2 ACプロペラ 風方向 ファン R 低消費電力 2 74 EMU 回転方向 小型・防湿 MU/MS 12 10 低消費電力 可変速 リード線 300mm EMR UL Style 3266, AWG20 大型・大風量 MRS/MR ● コンデンサ（付属品） "吐出口・吸込口寸法図 （単位 mm） A 44.5 長寿命 MRE 6 ϕ4.3 20 86 (0.5) DCプロペラ 187シリーズ ファン MDシリーズ Sタイプ アラームなし 吐出口 吸込口 ◇ コンデンサ外形寸法表 Aタイプ アラーム付 コンデンサ外形寸法（mm） 質量 コンデンサ 品名 コンデンサ品名 A B C （g） キャップ MB1040-B CH30BFAUL 58 21 31 50 付属 Eタイプ 長寿命 MB1040-D CH12BFAUL 37 18 27 30 付属 Vタイプ "接続図 可変速 黒 Pタイプ 赤 電源 防水 白 ブロワ PE コンデンサ AC入力 MB ● コンデンサの接続方法 ➜ 245ページ DC入力 MBD "周辺機器 "温度スイッチ クロスフロー ファン 製品 品名 定価 掲載ページ 装置内の温度変化に応じて、ファンの運転・停止を自動制御。 フィンガーガード FGB10 750円 232 省エネルギー・低騒音などの「環境」に関わる装置の性能アップに AC入力 MF フィルター FLB10 1,600円 235 貢献します。 DC入力 取付金具 PAS4B 750円 239 MFD ダクト継ぎ手 FD10 3,600円 240 ファン用温度スイッチ AM2-XA1 （定価3,200円） 温度 ● 掲載ページ ➜ 220ページ スイッチ 周辺機器 取付 インフォ メーション 193 4 4.5 B C 10 B+10 30 ϕ79 75 69 69 66 72 ϕ86 66 156 15 22.5˚

194 ブロワ／AC入力 MBシリーズ 使用電圧範囲：±10%（各電圧共） ϕ50mm 過熱保護：サーマルプロテクタ内蔵 ランナー径ϕ120mm 色：ダークグレー 材質 モーターケース：アルミダイカスト ϕ60mm ケーシング：アルミダイカスト ランナー：アルミニウム ϕ80mm ϕ100mm "仕様 ϕ120mm 国内 海外 品名 電圧 周波数 電流 入力 回転速度 最大風量 最大静圧 騒音レベル コンデンサ容量 V Hz A W r/min m3/min Pa dB(A) μF ϕ160mm MB1255-T 三相200 50 0.6 85 2850 4.4 314 67 三相 − 200 60 0.6 120 3280 5.0 451 70 国 内 電 MB1255-B 単相100 50 1.3 110 2850 4.4 309 67 単相 10 100 60 1.6 150 3300 5.1 441 71 圧 MB1255-D 単相200 50 0.6 100 2850 4.4 314 67 単相 2.0 200 60 0.8 145 3200 4.9 451 69 MB1255-T 三相220 60 0.65 125 3300 5.1 451 71 三相 − 230 60 0.65 130 3300 5.2 451 71 海 外 MB1255-B 単相110 60 1.6 150 3300 5.1 441 71 10 電 単相115 60 1.6 150 3300 5.1 441 72 圧 単相220 60 0.8 145 3300 5.1 451 71 MB1255-D 単相230 50 0.6 110 2900 4.5 314 67 2.0 単相230 60 0.8 150 3300 5.2 451 71 ● MB1255-TタイプはUL規格およびCSA規格のみの認定です。 "種類と価格 ● ブロワ単体 ● セット品 品名 定価 ◇ フィンガーガード付 MB1255-T 17,100円 品名 定価 セット品には、次のものが含まれています。 MB1255-B 16,300円 T-MB1255-T-GA 19,000円 ブロワ MB1255-D 17,100円 T-MB1255-B-GA 18,200円 製品には、次のものが含まれています。 T-MB1255-D-GA 19,000円 取付金具 ブロワ、コンデンサ✽、 ● フィンガーガード、取付金具、取付用ねじ付 コンデンサキャップ✽、取扱説明書 ✽ 単相ファンのみ ◇ フィルター付 フィンガーガード 品名 定価 またはフィルター T-MB1255-T-FA 19,900円 T-MB1255-B-FA 19,100円 T-MB1255-D-FA 19,900円 取付用ねじ ● フィルター、取付金具、取付用ねじ付 (M5×20mm) "風量―静圧特性 （ブロワ単体時の特性です。） 500 400 300 200 60Hz 100 50Hz 0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 風量 [m3/min] オリエンタルモーター 194 ファン&サーマルマネジメント 掲載ページ 特徴 184 ̶システム構成 186 ̶一般仕様 187 静圧 [Pa]

ファン&サーマルマネジメント 195 "外形図 （単位 mm） 概要・選定 質量： 技術資料 4kg E060 保護接地端子 制御盤 ファン M4 179 ユニット 6.5 65 2 10 174 ϕ10 塗装なし 25 58 90 制御盤 ヒーター ユニット R1 風方向 ACプロペラ ファン R 低消費電力 1 84 EMU 回転方向 小型・防湿 MU/MS 18 低消費電力 12 可変速 EMR リード線 300mm UL Style 3271, AWG20 大型・大風量 MRS/MR ● コンデンサ（付属品） "吐出口・吸込口寸法図 （単位 mm） A 長寿命 58 MRE 6 ϕ4.3 20 DCプロペラ (0.5) 96 ファン 187シリーズ MDシリーズ Sタイプ アラームなし 吐出口 吸込口 Aタイプ ◇ コンデンサ外形寸法表 アラーム付 コンデンサ外形寸法（mm） 質量 コンデンサ 品名 コンデンサ品名 A B C （g） キャップ Eタイプ 長寿命 MB1255-B CH100CFAUL 48 22.5 31.5 40 付属 MB1255-D CH20BFAUL 48 19 29 40 付属 Vタイプ 可変速 "接続図 Pタイプ ● MB1255-T ● MB1255-B、MB1255-D 防水 赤 黒 L（1 R） 白 電源 赤 電源 L（2 S） ブロワ 黒 白 L（3 T） AC入力 MB DC入力 PE 　コンデンサ PE MBD ● コンデンサの接続方法 ➜ 245ページ クロスフロー ファン "周辺機器 "温度スイッチ AC入力 MF 製品 品名 定価 掲載ページ 装置内の温度変化に応じて、ファンの運転・停止を自動制御。 DC入力 フィンガーガード FGB12 800円 232 省エネルギー・低騒音などの「環境」に関わる装置の性能アップに MFD フィルター FLB12 1,700円 235 貢献します。 取付金具 PAS6A 1,100円 239 温度 ダクト継ぎ手 FD12 3,800円 240 ファン用温度スイッチ AM2-XA1 スイッチ （定価3,200円） ● 掲載ページ ➜ 220ページ 周辺機器 取付 インフォ メーション 195 4 4.5 B C 10 B+10 30 ϕ102 85 78.5 78.5 75.5 84 ϕ96 75.5 176 15 22.5˚

196 ブロワ／AC入力 MBシリーズ 使用電圧範囲：±10%（各電圧共） ϕ50mm 過熱保護：サーマルプロテクタ内蔵 ランナー径ϕ160mm 色：ダークグレー 材質 モーターケース：アルミダイカスト ϕ60mm ケーシング：アルミダイカスト ランナー：アルミニウム ϕ80mm ϕ100mm "仕様 国内 周波数 電流 入力 回転速度 最大風量 最大静圧 騒音レベル コンデンサ容量 海外 品名 電圧 V Hz A W r/min m3/min Pa dB(A) μF ϕ120mm MB1665-T 三相200 50 1.8 280 2750 8.0 490 76 三相 − 200 60 1.8 360 3100 9.0 686 80 国 内 ϕ160mm 電 MB1665-B 単相100 50 2.6 260 2750 8.0 490 76 単相 40 100 60 3.7 360 3100 9.0 686 80 圧 MB1665-D 単相200 50 1.3 245 2700 7.7 490 75 単相 8.0 200 60 1.8 340 3000 8.4 686 76 MB1665-T 三相230 60 1.8 400 3200 9.0 686 80 − 海 MB1665-B 単相110 60 3.7 380 3200 9.0 686 80 40 外 単相115 60 3.7 400 3200 9.0 686 80 電 圧 単相220 60 1.8 360 3150 8.7 686 77 MB1665-D 単相230 50 1.3 270 2750 8.0 490 75 8.0 単相230 60 1.8 370 3150 8.9 686 77 ● ErP指令に対応しておりません。 "種類と価格 ● ブロワ単体 ● セット品 品名 定価 品名 定価 セット品には、次のものが含まれています。 MB1665-T 36,300円 T-MB1665-T-A 38,200円 ブロワ MB1665-B 35,200円 T-MB1665-B-A 37,100円 MB1665-D 36,300円 T-MB1665-D-A 38,200円 取付金具 製品には、次のものが含まれています。 ブロワ、コンデンサ✽、 コンデンサキャップ✽、取扱説明書 ✽ 単相ファンのみ 取付用ねじ (M6×25mm) "風量―静圧特性 （ブロワ単体時の特性です。） 1000 900 800 700 600 500 400 300 60Hz 200 50Hz 100 0 2.0 4.0 6.0 8.0 10.0 12.0 14.0 風量 [m3/min] オリエンタルモーター 196 ファン&サーマルマネジメント 掲載ページ 特徴 184 ̶システム構成 186 ̶一般仕様 187 静圧 [Pa]

ファン&サーマルマネジメント 197 "外形図 （単位 mm） 概要・選定 質量： 技術資料 5kg E059 制御盤 228 保護接地端子 ファン 222 10 83 M4 ユニット 113 20 76 25 制御盤 R ヒーター 1 ユニット ϕ10 塗装なし 風方向 A ACプロペラ 12 ファン 1 低消費電力 R1 EMU 回転方向 小型・防湿 MU/MS リード線 300mm UL Style 3271, AWG20 低消費電力 可変速 A EMR 20.5 13 7 大型・大風量 MRS/MR 長寿命 MRE DCプロペラ ファン ● コンデンサ（付属品） "吐出口・吸込口寸法図 （単位 mm） MDシリーズ A Sタイプ 76 アラームなし Aタイプ 132 ϕ4.3 アラーム付 20 6 (0.5) 187シリーズ Eタイプ 長寿命 R10 Vタイプ 可変速 吸込口 吐出口 ◇ コンデンサ外形寸法表 Pタイプ 防水 コンデンサ外形寸法（mm） 質量 コンデンサ 品名 コンデンサ品名 A B C （g） キャップ MB1665-B CH400CFAUL2 58 41 58 175 付属 ブロワ MB1665-D CH80BFAUL 58 35 50 150 付属 AC入力 MB "接続図 DC入力 MBD ● MB1665-T ● MB1665-B、MB1665-D クロスフロー 赤 黒 ファン L（1 R） 白 電源 赤 電源 L（2 S） AC入力 黒 白 MF L（3 T） DC入力 MFD PE 　コンデンサ PE 温度 スイッチ ● コンデンサの接続方法 ➜ 245ページ "周辺機器 "温度スイッチ 周辺機器 製品 品名 定価 掲載ページ 装置内の温度変化に応じて、ファンの運転・停止を自動制御。 フィンガーガード FGB16M 3,000円 232 省エネルギー・低騒音などの「環境」に関わる装置の性能アップに 取付 取付金具 PAS5A 1,900円 239 貢献します。 ダクト継ぎ手 FD16 6,000円 240 インフォ ファン用温度スイッチ AM2-XA1 メーション （定価3,200円） ● 掲載ページ ➜ 220ページ 197 4 7 B C 10 B+15 22.5˚ 24.5 227 ϕ132 97 23 90.5 93 100 90.5 □90 30 93

198 ブロワ／AC入力 VARIOFLOW 使用電圧範囲：±10% ϕ50mm MBシリーズ　可変速タイプ 過熱保護：サーマルプロテクタ内蔵 色：ダークグレー ランナー径ϕ100mm 材質 モーターケース：アルミダイカスト ϕ60mm ケーシング：アルミダイカスト ランナー：アルミニウム ϕ80mm ϕ100mm "仕様 ϕ120mm 電圧 周波数 電流 入力 最大風量時 回転速度 最大風量 最大静圧 騒音 品名 レベル ϕ160mm V Hz A W r/min m3/min Pa dB(A) MB10V-B 単相100 50 0.50 45 2700 2.2 206 60 単相100 60 0.55 55 3000 2.5 275 63 ● 仕様は可変抵抗器の設定抵抗値が0Ω時（最高速度時）の値です。 "種類と価格 "風量―静圧特性 品名 定価 ● MB10V-B 50Hz ● 60Hz 13,700円 3600 360 3600 360 製品には、次のものが含まれています。 回転速度 3200 320 3200 320 0kΩ ブロワ、可変抵抗器、取扱説明書 回転速度 2800 280 0kΩ 2800 40kΩ 280 40kΩ 100kΩ 60kΩ 80kΩ 2400 240 80kΩ 2400 240 2000 200 140kΩ 100kΩ 0kΩ 120kΩ 2000 200 1600 160 0k 40kΩ Ω 1600 160 40kΩ 60kΩ 1200 120 80kΩ 1200 120 120kΩ 100kΩ 静圧 800 80 静圧 800 80 80kΩ 140kΩ 120kΩ 400 40 400 40 120kΩ 100kΩ 0 0 0 0 0.4 0.8 1.2 1.6 2.0 2.4 2.8 0.4 0.8 1.2 1.6 2.0 2.4 2.8 風量 [m3/min] 風量 [m3/min] 可変抵抗器抵抗値 回転速度 最大風量 最大静圧 騒音レベル 可変抵抗器抵抗値 回転速度 最大風量 最大静圧 騒音レベル kΩ r/min m3/min Pa dB(A) kΩ r/min m3/min Pa dB(A) 0 2700 2.3 206 59 0 3050 2.6 292 62 40 2600 2.2 203 59 40 2850 2.4 286 60 80 2450 2.1 201 57 60 2550 2.2 286 58 100 2250 1.9 196 55 80 2200 1.9 286 55 120 1900 1.6 191 53 100 1650 1.4 272 48 140 1350 1.2 178 47 120 900 0.8 257 37 ● 風量―静圧特性は、各抵抗値におけるばらつきの中心値を示します。 "外形図 （単位 mm） 質量：2kg E043 158 4.5 50 2 10 148 44.5 74 R2 風方向 74 R2 回転方向 電源用リード線 12 300mm UL Style 3266, AWG20 10 可変抵抗器 接続用リード線 300mm UL Style 3266, AWG24 オリエンタルモーター 198 ファン&サーマルマネジメント 掲載ページ 特徴 184 ̶システム構成 186 ̶一般仕様 187 ϕ79 75 69 回転速度 [r/min] 66 72 静圧 [Pa] ϕ86 156 15 回転速度 [r/min] 静圧 [Pa]

ファン&サーマルマネジメント 199 ● 可変抵抗器（付属品） "吐出口・吸込口寸法図 （単位 mm） 概要・選定 200kΩ　1/4W　B特性 技術資料 36min. 44.5 13 15 制御盤 0.2 0.4 4M×6ℓ（止めねじ） 40 ファン 真ちゅうインサート 10 86 ±0.5 ユニット 制御盤 ヒーター ユニット ϕ9.5±0.2 吐出口 吸込口 ACプロペラ ϕ3.2±0.2 ファン 可変抵抗器 ツマミ 絶縁シート（□40） 目盛板（□40） 絶縁シート板 低消費電力 EMU 取付板厚4.5mm以下推奨 （取付穴参考寸法図） 小型・防湿 "接続図 MU/MS ● 可変抵抗器（付属品）で速度を無段階に調節する場合 ● 内蔵可変抵抗器で速度を無段階に調節する場合 低消費電力 可変速 内蔵可変抵抗器が右へ止まるまで（0Ω）、回されていることを確認 青色のリード線2本を短絡させます。モーターケース底面の内蔵 EMR してください。 可変抵抗器を精密ドライバー（−）などで回して風量調節します。 モーターケース後部から出ているリード線（青色2本）に可変抵抗 大型・大風量 器（付属品）を接続してください。 MRS/MR ①～③は可変抵抗器の端子番号を表します。ツマミを右に回すと、 風量―静圧が大きくなります。 青 長寿命 青 MRE 可変抵抗器（付属品）：200kΩ　1/4W　B特性 黒 黄 AC電源 青色 : 可変抵抗器接続用リード線 内蔵可変抵抗器 DCプロペラ ファン MDシリーズ 可変抵抗器 （付属品） Sタイプ 青 3 1 アラームなし 青 2 黒 黄 電源 Aタイプ アラーム付 Eタイプ 長寿命 "周辺機器 "温度スイッチ 製品 品名 定価 掲載ページ 装置内の温度変化に応じて、ファンの運転・停止を自動制御。 Vタイプ 可変速 フィンガーガード FGB10 750円 232 省エネルギー・低騒音などの「環境」に関わる装置の性能アップに フィルター FLB10 1,600円 235 貢献します。 取付金具 PAS4B 750円 239 Pタイプ ダクト継ぎ手 FD10 3,600円 240 防水 ファン用温度スイッチ AM2-XA1 （定価3,200円） ● 掲載ページ ➜ 220 ページ ブロワ AC入力 MB DC入力 MBD クロスフロー ファン AC入力 MF DC入力 MFD 温度 スイッチ 周辺機器 取付 インフォ メーション 199 □40 ϕ24 ϕ3 3 ϕ20 40 12.5 69 66

200 ブロワ／DC入力 MBDシリーズ #アラーム付 ϕ80mm 使用電圧範囲：±10% ランナー径ϕ80mm 焼損保護：焼損防止回路内蔵 色：ダークグレー ϕ100mm 材質 モーターケース：アルミダイカスト ケーシング：アルミダイカスト ランナー：アルミニウム ϕ120mm "仕様 付加機能 品名 電圧 電流 回転速度 最大風量 最大静圧 騒音レベル DC V A r/min m3/min Pa dB(A) MBD8-24 24 0.7 なし 2600 1.45 196 51 MBD8-48 48 0.5 回転低下アラーム有接点タイプ 〈アラーム仕様：D1〉 MBD8-24A 24 0.7 2600 1.45 196 51 ● アラーム仕様について ➜ 187ページ "種類と価格 ● ブロワ単体 ● セット品 品名 定価 ◇ フィンガーガード付 MBD8-24 9,300円 品名 定価 セット品には、次のものが含まれています。 MBD8-48 9,700円 T-MBD8-24-GA 10,750円 ブロワ MBD8-24A 14,800円 T-MBD8-48-GA 11,150円 製品には、次のものが含まれています。 T-MBD8-24A-GA 16,250円 取付金具 ブロワ、取扱説明書 ● フィンガーガード、取付金具、取付用ねじ付 ◇ フィルター付 フィンガーガード 品名 定価 またはフィルター T-MBD8-24-FA 11,550円 T-MBD8-48-FA 11,950円 T-MBD8-24A-FA 17,050円 取付用ねじ ● フィルター、取付金具、取付用ねじ付 (M5×20mm) "風量―静圧特性 （ブロワ単体時の特性です。） 550 500 450 400 350 300 250 200 150 100 50 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 風量 [m3/min] オリエンタルモーター 200 ファン&サーマルマネジメント 掲載ページ 特徴 184 ̶システム構成 186 ̶一般仕様 187 静圧 [Pa]

ファン&サーマルマネジメント 201 "外形図 （単位 mm） 概要・選定 質量： 技術資料 1.1kg E033 116.5 制御盤 ファン 49.5 50 2 10 122 ユニット 44 60 制御盤 ヒーター R2 ユニット 風方向 ACプロペラ R ファン 2 64 回転方向 低消費電力 EMU 12.5 10 小型・防湿 MU/MS リード線 300mm UL Style 1007, AWG24 22.5˚ 低消費電力 可変速 EMR "吐出口・吸込口寸法図 （単位 mm） 大型・大風量 MRS/MR 44 長寿命 76 MRE DCプロペラ ファン MDシリーズ 吐出口 吸込口 Sタイプ アラームなし "接続図 Aタイプ 赤 アラーム付 + 黒 DC電源 GND 白 Eタイプ 青 アラーム出力 長寿命 （アラームなしタイプにはありません） Vタイプ " 可変速 周辺機器 製品 品名 定価 掲載ページ Pタイプ フィンガーガード FGB8 700円 232 防水 フィルター FLB8 1,500円 235 取付金具 PAS4B 750円 239 ダクト継ぎ手 FD8 3,400円 240 ブロワ AC入力 "温度スイッチ MB DC入力 MBD 装置内の温度変化に応じて、ファンの運転・停止を自動制御。 省エネルギー・低騒音などの「環境」に関わる装置の性能アップに クロスフロー 貢献します。 ファン ファン用温度スイッチ AM2-XA1 AC入力 MF （定価3,200円） DC入力 ● 掲載ページ ➜ 220ページ MFD 温度 スイッチ 周辺機器 パルスセンサ付タイプについて 取付 MBDシリーズのパルスセンサ付タイプの詳細情報は、当社WEB ● ブロワ単体 ● セット品 サイトをご確認ください。 品名 定価 タイプ 品名 定価 https://www.orientalmotor.co.jp/ MBD8-24S インフォ 9,600円 フィンガー T-MBD8-24S-GA 11,050円 メーション MBD8-48S 10,100円 ガード付 T-MBD8-48S-GA 11,550円 T-MBD8-24S-FA フィルター付 11,850円 T-MBD8-48S-FA 12,350円 201 54 ϕ80 60 54 52.5 52.5 59 ϕ76 128 14

202 ブロワ／DC入力 MBDシリーズ #アラーム付 ϕ80mm 使用電圧範囲：±10% ランナー径ϕ100mm 焼損保護：焼損防止回路内蔵 色：ダークグレー ϕ100mm 材質 モーターケース：アルミダイカスト ケーシング：アルミダイカスト ランナー：アルミニウム ϕ120mm "仕様 付加機能 品名 電圧 電流 回転速度 最大風量 最大静圧 騒音レベル DC V A r/min m3/min Pa dB(A) MBD10-24 24 1.0 なし 2400 1.95 294 56 MBD10-48 48 0.7 回転低下アラーム有接点タイプ 〈アラーム仕様：D1〉 MBD10-24A 24 1.0 2400 1.95 294 56 ● アラーム仕様について ➜ 187ページ "種類と価格 ● ブロワ単体 ● セット品 品名 定価 ◇ フィンガーガード付 MBD10-24 10,400円 品名 定価 セット品には、次のものが含まれています。 MBD10-48 10,800円 T-MBD10-24-GA 11,900円 ブロワ MBD10-24A 15,900円 T-MBD10-48-GA 12,300円 製品には、次のものが含まれています。 T-MBD10-24A-GA 17,400円 取付金具 ブロワ、取扱説明書 ● フィンガーガード、取付金具、取付用ねじ付 ◇ フィルター付 フィンガーガード 品名 定価 またはフィルター T-MBD10-24-FA 12,750円 T-MBD10-48-FA 13,150円 T-MBD10-24A-FA 18,250円 取付用ねじ ● フィルター、取付金具、取付用ねじ付 (M5×20mm) "風量―静圧特性 （ブロワ単体時の特性です。） 550 500 450 400 350 300 250 200 150 100 50 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 風量 [m3/min] オリエンタルモーター 202 ファン&サーマルマネジメント 掲載ページ 特徴 184 ̶システム構成 186 ̶一般仕様 187 静圧 [Pa]
