【低消費電力と可変速の実現】
【特徴】
・従来品と比べ消費電力最大42%削減
・必要案風量に調節することで、消費電力や騒音を抑えることが可能
・軽量でフィンガーガードも組み付いており、装置への設置もカンタンに
・アラーム機能搭載etc…
▼ラインアップや詳細についてはカタログをダウンロードください
このカタログについて
ドキュメント名 | AC電源入力低消費電力・可変速プロペラファン EMRシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 2.4Mb |
取り扱い企業 | オリエンタルモーター株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

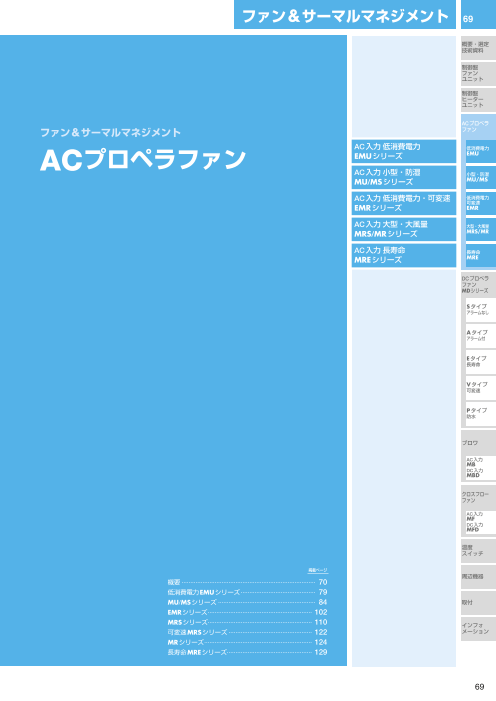

Page1
F-73 69
ファン&サーマルマネジメント 69
概要・選定
技術資料
制御盤
ファン
ユニット
制御盤
ヒーター
ユニット
ACプロペラ
ファン&サーマルマネジメント ファン
AC入力 低消費電力 低消費電力
ACプロペラファン EMUシリーズ EMU
AC入力 小型・防湿 小型・防湿
MU/MSシリーズ MU/MS
AC入力 低消費電力・可変速 低消費電力
可変速
EMRシリーズ EMR
AC入力 大型・大風量 大型・大風量
MRS/MRシリーズ MRS/MR
AC入力 長寿命 長寿命
MREシリーズ MRE
DCプロペラ
ファン
MDシリーズ
Sタイプ
アラームなし
Aタイプ
アラーム付
Eタイプ
長寿命
Vタイプ
可変速
Pタイプ
防水
ブロワ
AC入力
MB
DC入力
MBD
クロスフロー
ファン
AC入力
MF
DC入力
MFD
温度
スイッチ
掲載ページ
周辺機器
概要 ············································································· 70
低消費電力EMUシリーズ ··········································· 79
MU/MSシリーズ ························································ 84 取付
EMRシリーズ ···························································· 102
MRSシリーズ···························································· 110 インフォ
可変速MRSシリーズ ················································ 122 メーション
MRシリーズ ······························································ 124
長寿命MREシリーズ················································· 129
69
Page2
F-73 70
70
ACプロペラファン 〈関連情報〉
●技術資料 ➜ 16ページ
"特徴
翼羽根(プロペラ)を使用し、その回転軸方向に風を発生させるファンです。 大きな風量が得られるため、機器
内部を全体的に冷却する換気冷却に適しています。
"ACプロペラファンの種類
シリーズ名 主な特徴 アラーム 速度設定方法 特徴
低消費電力 ·低消費電力
EMUシリーズ 省エネルギー 回転低下 ·
アラーム ··期待寿命60,000時間です。
➜ 79∼83ページ ··ワイド電圧(単相100∼240V)で使用できます。
··防湿タイプは、防湿設計により湿度による寿命の低下や錆の発生を
小型・防湿 抑えます。
MU/MSシリーズ 防湿 ·· UL/CSA/EN規格、電気用品安全法の認証を取得し、CEマーキング(低
➜ 84∼ 100ページ 電圧指令)を実施しています。(製品によって、認証状況が異なりま
す。)
低消費電力・可変速 ·低消費電力
EMRシリーズ 可変速 回転低下 PWM信号 ·
ファンの風量を変化させることが可能です。
省エネルギー アラーム 直流電圧 ··
➜ 102∼108ページ 可変抵抗器 ··フィンガ―ガード組み付け済
··推定寿命40,000時間です。
大型・大風量 大風量 EN規格の認証を取得し、CEマーキング(低電圧指令)を実施
MRS 回転低下 ·· UL/CSA/
インバータ
/MRシリーズ 可変速 しています。(製品によって認証状況が異なります。)
➜ 110∼128ページ (三相のみ) アラーム (三相のみ)
··三相200V系仕様のファンは、インバータとの組み合わせが可能です。
可変速
MRSシリーズ 可変速 可変抵抗器 ·· ファンの風量を変化させることが可能です。
➜ 122∼123ページ
長寿命 長寿命 ·· 期待寿命100,000時間です。
MREシリーズ 可変速 回転低下 インバータ ··三相200V系仕様のファンは、インバータとの組み合わせが可能です。
アラーム (三相のみ) ·· UL/CSA規格の認証を取得し、CEマーキング(低電圧指令)を実施し
➜ 129∼139ページ (三相のみ) ています。(製品によって、認証状況が異なります。)
● 規格認証品の詳細情報は、当社WEBサイトをご確認ください。
オリエンタルモーター
70 ファン&サーマルマネジメント
Page3
F-73 71
ファン&サーマルマネジメント 71
概要・選定
技術資料
制御盤
ファン
ユニット
制御盤
ヒーター
ユニット
ACプロペラ
ファン
●:付加機能なし ■:回転低下アラーム付
取付角寸法 [mm]
電源電圧 [V] 低消費電力
□80 □92 □104 □11(9 120) □140 □160 □180 □200 □250 EMU
単相100−240 ●■ ●■ 小型・防湿
MU/MS
低消費電力
単相100 ● ● ● ● ● 可変速
EMR
単相115 ● ● ●
単相200 ● ● ● ● ●
大型・大風量
単相220/230 ● ● ●✽1 ● ● MRS/MR
三相200−240/
単相 ●
200− ■
240 長寿命
MRE
単相100−120 ●■
三相200 ■ DCプロペラ
ファン
三相200/220/230 ●■ ●■ ●■ ●■ ●■ MDシリーズ
単相100 ●■
Sタイプ
単相100/110/115 ●■ ●■ ●■ ●■ アラームなし
単相200 ●■
単相200/220/230 ●■✽1 ●■✽1 ●■✽1 ●■ Aタイプ
アラーム付
単相220/230 ●■ ●■ ●■
Eタイプ
単相 長寿命
100 ●
Vタイプ
三相200/220/230 ●■✽2 ●■✽2 ●■✽2 可変速
単相100 ● ●
単相100/110/115 ●■✽2 ●■✽2 Pタイプ
防水
単相200 ● ●
単相200/230 ●■✽2 ●■✽2
単相220/230/240 ●■✽2 ●■✽2 ブロワ
✽ 1 単相220Vは対応していません。
✽ 2 回転低下アラーム[有接点タイプ(正常回転時:接点OFF)、無接点タイプ]の詳細情報は、当社WEBサイトをご確認ください。 AC入力
MB
DC入力
MBD
クロスフロー
ファン
AC入力
MF
DC入力
MFD
温度
スイッチ
周辺機器
取付
インフォ
メーション
71
Page4
F-73 72
72 ACプロペラファン/概要
"機能説明
回転低下アラーム 予 知 保 全 ( EMU/EMR/MRS/MR/MREシリーズ)
異物の混入などによりファンの回転速度が低下するとアラーム信号を出力します。 装置に熱ダメージを与える前にファンの手配・交換が
可能なため、装置トラブルの予知保全に貢献します。 また、ファンを複数台設置しているときも、冷却能力が低下しているファンのみを
交換することが可能です。装置への影響を最小限に抑えることができます。
● アラーム動作回転速度は、77 ページの「■ 回転低下アラームの仕様」をご確認ください。
回転低下アラーム出力中
停止前
ホスト 検知
ホスト
コントローラ コントローラ
定格回転速度 アラーム動作回転速度
回転低下アラーム動作回転速度
0 r/min
回転低下アラーム信号 アラーム出力
● 製品写真はDCプロペラファンを代表例にしています。
長寿命ファン(MREシリーズ) ➜129ページ
期待寿命100,000時間(約11年)のプロペラファンです。
軸受の温度上昇の低減を図るとともにグリース劣化を抑え、さらに軸受大型化によって耐振動・耐衝撃性をアップ。 また、回路や締結部の
長寿命化および故障率低減のための対策をおこなっています。 初期故障はもとより、偶発・摩耗故障に至らないように設計し、100,000 時
間以上の連続稼働(残存率90%以上)を実現させています。
期待寿命について
加速試験を実施し、使用周囲温度60˚C(MRE10、MRE12は50˚C)のときに下記の判定基準を満足するファンが全体の90%以上であること
を示します。
判定基準(MREシリーズの場合)
##回転速度(定格電圧時):定格の70%以上
##入力電流(定格電圧時):定格の130%以内
◇#装置のメンテナンス、トータルコストの削減に
長寿命プロペラファンは期待寿命100,000 時間。従来品に比べファンモーターの交換回数が減り、トータルコストの削減につながります。
▼従来品と長寿命ファンの寿命比較(一例) ▼トータルコストシミュレーション(一例) メンテナンスコスト発生例
○保守用部品購入費 ○交通費
▼従来品と長寿命ファンの寿命比較(一例) 約2.8倍 ○人件費(現場に向かう時間、作業時間)
従来品 約35,000時間✽ 約2.8倍
(MR従S1来6品-BB) 従来品
(MRS16-BB) 約35,000時間✽
( 円 16,300円 16,300円
MRS16-BB) 16,300
長寿命ファン
(M長R寿E1命6-フBァBHン)
約100,000時間
(MRE16-BBH) 約100,000時間 長寿命ファン 21,800円 55%以上の
(MRE16-BBH) コストダウン
(コストイメージ/10年間連続使用した場合)
✽ 周囲温度60˚Cとしたときの推定寿命を35,000時間としています。推定寿命とは、軸受のグリース寿命式により算出した推定値です。推定寿命は品名ごとに異なります。
オリエンタルモーター
72 ファン&サーマルマネジメント
▼ ▼
▼
▼
Page5
F-73 73
ファン&サーマルマネジメント 73
概要・選定
技術資料
可変速ファン(EMR/MRS/MREシリーズ)
制御盤
ファン
ファンモーターの速度を変化させることで、風量・静圧が調節でき、騒音の低下、省エネルギーにつながります。 ユニット
オリエンタルモーターの可変速ファンは、インバータ制御はもちろん、可変抵抗器や外部直流電圧、PWM信号でファンの速度の変更が可
能です。 制御盤
ヒーター
ユニット
風 量 を手 動 で 調 節 す る 風 量 を自 動 で 調 節 す る
PLC 対応製品 ACプロペラ
可変抵抗器で! ファン
I/O
ユニット 任意の 低消費電力
周波数で! EMU
AC電源 MRSシリーズ MREシリーズ
インバータ 三相電源入力 三相電源入力
➜ 110ページ ➜ 129ページ
MRSシリーズ
単相電源入力 EMRシリーズ 小型・防湿
➜ 102 MU/MS
➜ 122ページ ページ
PWM
ユニット EMRシリーズ
インバータで! 任意のPWM ➜ 102ページ 低消費電力
デューティで! 可変速
EMR
アナログ出力
ユニット EMRシリーズ 大型・大風量
任意の電圧で! ➜ 102ページ MRS/MR
AC電源
MRSシリーズ MREシリーズ
三相電源入力 三相電源入力 長寿命
➜ 110ページ ➜ 129ページ MRE
インバータと組み合わせて、風量調節が可能に DCプロペラ
ファン
MRSシリーズ、MREシリーズの三相200V系仕様のプロペラファンは、インバータと組み合わせて可変速運転ができます。 MDシリーズ
軸受にはセラミックボールベアリングを採用しているため、軸受内部を通過する電流を遮断し、電食の発生を防止します。✽
✽ 電食対応しているプロペラファンは、各製品ページでご確認ください。 Sタイプ
アラームなし
防湿ファン(MUシリーズ防湿タイプ) ➜84ページ Aタイプ
アラーム付
防湿設計により、湿度による寿命の低下や錆の発生を抑えます。 防湿対策をしているため、相対湿度95%、絶対湿度36g/m3の環境
下で使用できます。 Eタイプ
ステータコアの錆対策 長寿命
ステータコアに防錆効果のある表面処理を ● 相対湿度と温度の関係
施しているため、錆の発生を抑制します。 相対湿度 95%
Vタイプ
100
絶対湿度 36g/m3 可変速
ねじ接合部の電食✽発生を抑制 80
ねじの接合部には、異種金属の
組み合わせによる電食が発生し 60 43% 使用範囲 Pタイプ
ないめっきを採用しています。 防水
40
✽金属間の電位差によりイオンが溶液中
に溶け出し、金属腐食する現象 20
50˚C
0 ブロワ
-30 -20 -10 0 10 20 30 40 50 60
周囲温度(°C) AC入力
MB
DC入力
耐水性に優れた軸受グリース使用 絶対湿度が定まることで、温度、相対湿度も決まります。 MBD
耐水性に優れた軸受グリースを使用することで、
湿度による劣化を抑え、寿命低下を防ぎます。 例 温度50˚Cのときは、相対湿度は約43%以下で使用できます。
クロスフロー
ファン
AC入力
MF
DC入力
MFD
防湿と防水の違い
温度
● 防湿ファンと防水ファンの主な仕様比較 スイッチ
製品 相対湿度 絶対湿度 水滴 保護等級 ●水が直接かからない ●水が直接かかる
MUシリーズ ●湿度が高い場合 ●食品機械など保護等級が 周辺機器
防湿タイプ 95%以下 36g/m3 × − 必要な場合
例
・水が直接かからない食品機械など
MDシリーズ Pタイプ
防水ファン 85%以下 − ◯ IP68
取付
インフォ
メーション
MUシリーズ 防湿タイプ MDシリーズ Pタイプ(防水)
73
相対湿度(%)
Page6
F-73 74
74 ACプロペラファン/概要
"システム構成
●#ACプロペラファン
MUシリーズを使用した場合のシステム構成例です。
MUシリーズ 関連製品
AC電源✽1
(主電源)
電源接続用プラグコード
(付属/別手配)✽2
➜ 2 38ページ 温度スイッチ
➜ 2 20ページ
周辺機器
電源接続用プラグコード
フィンガーガードセット フィンガーガードセット フィンガーガード・フィルターセット (付属/別手配)✽2
(1枚) (2枚) (各1枚) ➜ 2 38ページ
➜ 226ページ ➜ 226ページ ➜ 226ページ
フィンガーガード フィルター スクリーン
➜ 2 29ページ ➜ 2 33ページ ➜ 237ページ
✽1 お客様にてご用意ください。
✽2 MUシリーズは、電源接続用プラグコード(1m)を付属している製品と、別手配の製品をご用意しています。
●システム構成価格例
関連製品 周辺機器
ファン 温度スイッチ 鉄製 電源接続用
フィンガーガードセット(2枚) プラグコード(2m)
MU1238A-11B AM2-XA1 A-1238-G2 PCA2B2
2,900円 3,200円 1,300円 850円
● 上記システム構成は一例です。他の組み合わせもございます。
"品名の見方
●#ACプロペラファン
◇#EMUシリーズ
EMU 12 38 M - 1 ① シリーズ名 EMU:EMUシリーズ
② フレーム取付角寸法 9:92mm 12:120mm
③ フレーム厚み 38:38mm
① ② ③ ④ ⑤ 付加機能 M
④ :回転低下アラーム無接点タイプ
なし:アラームなしタイプ
⑤ 電源接続用プラグコードの長さ(付属品) -1:1m -2:2m
◇#MUシリーズ
MU 12 38 A - 2 1 B - 1 ① シリーズ名 MU:MUシリーズ
フレーム取付角寸法 8:80mm 9:92mm 10:104mm
②
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 12:119mm 14:140mm
③ フレーム厚み 25:25mm 28:28mm 38:38mm
スピードタイプ A、S:スタンダードスピード
④ M、B:ミドルスピード
L:ロースピード
電圧✽ 1:単相100V 2:単相115V
⑤
4:単相200V 5:単相220/230V
⑥ 入力方式 1:2端子タイプ 3:リード線タイプ
⑦ 識別記号 B:追番 D:防湿タイプ
電源接続用
⑧ プラグコードの長さ(付属品) -1: 1m なし: 付属なし
✽ 電圧仕様は、各製品ページでご確認ください。
オリエンタルモーター
74 ファン&サーマルマネジメント
Page7
F-73 75
ファン&サーマルマネジメント 75
◇#MSシリーズ
概要・選定
MS 14 - B C ① シリーズ名 MS:MSシリーズ 技術資料
② フレーム取付角寸法 14:140mm
① ② ③ ④ ③ 電圧 B:単相100V D:単相200V 制御盤
④ C:コンデンサ内蔵 ファン
ユニット
◇#EMRシリーズ 制御盤
ヒーター
EMR 18 65 - A ① シリーズ名 EMR:EMRシリーズ ユニット
② フレーム取付角寸法 18:180mm
① ② ③ ④ ③ フレーム厚み 65:65mm ACプロペラ
④ 定格電圧 A:単相100-120V C:単相、三相200-240V ファン
◇#MRS、MREシリーズ 低消費電力
MRS 18 □ - B M H EMU
シリーズ名 MRS:MRS
① シリーズ
MRE:MREシリーズ
① ② ③ ④ ⑤ ⑥ フレーム取付角寸法 10:104mm 12:119mm 14:140mm 小型・防湿
② 16:160mm 18:180mm 20:200mm MU/MS
25:250mm
③ V:可変速 低消費電力
可変速
電圧✽ T:三相200/220/230V B:単相100/110/115V
④ EMR
D:単相200/220/230V E:単相220/230V
付加機能 TM、M:回転低下アラーム無接点タイプ 大型・大風量
B: 回転低下アラーム有接点タイプ MRS/MR
(正常回転時:接点ON)
⑤
TA、A: 回転低下アラーム有接点タイプ 長寿命
(正常回転時:接点OFF) MRE
なし、UL:アラームなしタイプ
接続形態 なし:リード線タイプまた端子箱への接続タイプ
⑥
H:延長ケーブル付タイプ DCプロペラ
ファン
✽ 電圧仕様は、各製品ページでご確認ください。 MDシリーズ
◇#MRシリーズ Sタイプ
アラームなし
MR W 18 - T TA ① シリーズ名 MR:MRシリーズ
② タイプ なし:標準タイプ W:大静圧2段羽根タイプ
① ② ③ ④ ⑤ ③ フレーム取付角寸法 18:180mm Aタイプ
アラーム付
電圧、極数 T:三相200V、200/220/230V、2極
A:単相100V、4極
④ B:単相100V、100/110/115V、2極 Eタイプ
C:単相200V、4極 長寿命
D:単相200V、200/220/230V、2極
付加機能 C:コンデンサ内蔵
⑤ Vタイプ
TA:回転低下アラーム有接点タイプ 可変速
●#フィンガーガードセット Pタイプ
A - 925 U - S2 防水
① セット品
ファンサイズ
② (例)925: □92mm-25mm厚
① ② ③ ④ 18: □180mm-90mm厚
③ 識別記号 ブロワ
G: 鉄製フィンガーガードセット(1枚)
G2: 鉄製フィンガーガードセット( AC入力
2枚) MB
④ S : ステンレス製フィンガーガードセット(1枚) DC入力
S2: ステンレス製フィンガーガードセット(2枚) MBD
GF: 鉄製フィンガーガード・フィルターセット(各1枚)
クロスフロー
ファン
AC入力
MF
DC入力
MFD
温度
スイッチ
周辺機器
取付
インフォ
メーション
75
Page8
F-73 76
76 ACプロペラファン/概要
"一般仕様
●#ACプロペラファン
項目 仕様
絶縁抵抗 常温常湿において連続運転後、コイルとケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧 常温常湿において連続運転後、コイルとケース間に50Hz、1.5kVを1分間印加しても異常を認めません。
温度上昇 常温常湿において連続運転後、温度が一定となったとき、温度計法で外被測定した値が30˚C以下です。
EMU、MSシリーズ 電気用品安全法:12(0 E)
耐熱クラス UL/CSA 規格:10(5 A)、EN規格:12(0 E)
MUシリーズ(防湿タイプ)、MREシリーズ(MRE10、MRE12):12(0 E)
使用環境 別枠に記載
保存環境 別枠に記載
保護等級 EMRシリーズ IP2X(EN規格)
◇#使用環境、保存環境
使用環境✽1 保存環境✽1✽3
シリーズ 環境規格
周囲温度✽2 周囲湿度 周囲温度✽2 周囲湿度
EMUシリーズ −20∼+75˚C 20∼85%(非結露) −30∼+75˚C 20∼85%(非結露)
−
EMRシリーズ −25∼+65˚C 85%以下(非結露) −25∼+70˚C 85%以下(非結露)
MUシリーズ(防湿タイプ) 95%以下(非結露)
絶対湿度 95%以下(非結露)
36g/m3以下
−30∼+60˚C
MUシリーズ(標準タイプ)、MRSシリーズ −40∼+70˚C
ETSI規格に準拠✽4
MREシリーズ(MRE16、MRE18、MRE20)
85%以下(非結露)
MREシリーズ(MRE10、MRE12) −30∼+50˚C
MRSシリーズ回転低下アラーム付タイプ(MRS14) −20∼+60˚C 85%以下(非結露) −20∼+70˚C
MRSシリーズ可変速タイプ
−10∼+60˚C
MSシリーズ − − −
MRシリーズ −10∼+50˚C
✽ 1 使用環境、保存環境は、結露、凍結、ファン以外の振動や外力がないことを条件としています。
✽ 2 冷凍室のような−10˚C以下に温度調節された環境では使用できません。
✽ 3 保存環境は、輸送中を含めた短期間の値です。
✽ 4 使用環境、保存環境については、以下の環境規格に準拠しています。
ETSI EN 300 019-2-1 V2.1.2(2000-09)Class 1.3E Storage
ETSI EN 300 019-2-2 V2.1.2(1999-09)Class 2.3 Transportation
ETSI EN 300 019-2-3 V2.2.2(2003-04)Class 3.4 Stationary use
● 相対湿度と温度の関係
相対湿度 95%
100
絶対湿度 36g/m3
80
60
使用範囲
40
20
0
-30 -20 -10 0 10 20 30 40 50 60
周囲温度(°C)
試験名称 環境規格 条件・試験内容
ヒートサイクル試験 ETSI EN 300 019-2-1 −40∼+30˚C 5サイクル 温度勾配:1.0˚C/分 低温(−40˚C)高温(+30˚C)放置時間:3時間
ETSI EN 300 019-2-2 試験後に異常のないこと
低温放置試験 ETSI EN 300 019-2-3 −45˚C 72時間放置 試験後に異常のないこと
● 環境規格 ETSI
ETSIは正式名称をEuropean Telecommunications Standards Instituteといい、ヨーロッパ圏の電気通信における標準仕様を策定するために設立された標準化機構です。
ETSI EN 300 019シリーズは、機器の環境条件について定めた IEC 60721をもとにし、環境条件の定義や試験条件について具体的に明記した規格です。
オリエンタルモーター
76 ファン&サーマルマネジメント
相対湿度(%)
Page9
F-73 77
ファン&サーマルマネジメント 77
"回転低下アラームの仕様 概要・選定
アラーム出力は、製品ごとに仕様が異なります。製品名からアラーム仕様をご確認ください。 技術資料
●#回転低下アラーム 無接点タイプ 制御盤
ファン
ファンモーターの回転速度が「アラーム動作回転速度」以下になると、アラーム信号を出力します。出力方式は無接点タイプです。 ユニット
アラーム ●対象製品 ◇EMUシリーズ:EMU938M、EMU1238M 制御盤
仕様番号 ヒーター
●アラーム仕様 ●アラーム出力回路接続例 ユニット
アラーム動作回転速度 EMU938M: 2000±300r/min
EMU1238M: 1700±255r/min 10mA DC30V以下
黄 以下 R ACプロペラ
出力形式 オープンコレクタ出力 ファン
出力状態 正常回転時: Lレベル(内部トランジスタON) ←
アラーム出力時: Hレベル(内部トランジスタOFF) 黒
B1 最大印加電圧: DC30V以下 GND 0V 低消費電力
最大定格 最大流入電流: 10mA以下 ファン お客様の回路 EMU
出力飽和電圧: 1.0V以下 モーター
遅延機能 内蔵・起動遅延時間: 最大10秒
(電源投入後10秒以内にアラーム機能が監視を開始) 小型・防湿
MU/MS
低消費電力
アラーム ●対象製品 ◇EMRシリーズ:EMR1865 可変速
仕様番号 EMR
●アラーム仕様 ●アラーム出力回路接続例
アラーム動作回転速度 設定回転速度に対して70%以下の回転速度になったとき DC30V以下
出力形式 フォトMOSリレー出力 30 mA 大型・大風量
MRS/MR
出力状態 正常回転時:出力ON 2 以下 R
アラーム出力時:出力OFF ←
B2 最大印加電圧:DC30 V以下 長寿命
最大定格 最大流入電流:30 mA以下 MRE
ON電圧: 1 GND 0 V
0.1 V以下
遅延機能 内蔵・起動遅延時間:10 秒以下 ドライバ お客様の回路
(電源投入後0.5 秒以内にアラーム機能が監視を開始) DCプロペラ
ファン
MDシリーズ
アラーム ●対象製品 ◇MRSシリーズ:MRS14 Sタイプ
仕様番号 アラームなし
●アラーム仕様 ●アラーム出力回路接続例
アラーム動作回転速度 1800±300r/min 赤 DC5V
出力形式 オープンコレクタ出力 Aタイプ
正常回転時:Lレベル(内部トランジスタON) 15mA
出力状態 アラーム付
アラーム出力時:Hレベル(内部トランジスタOFF)
最大印加電圧: 橙 以下
DC30V以下
B ← R
3 最大定格 DC30V以下
最大流入電流:15mA以下 黒 Eタイプ
アラーム回路駆動用電源 DC5V±5% GND 0V 長寿命
内蔵・起動遅延時間:最大25秒 ファン お客様の回路
遅延機能 (電源投入後25秒以内にアラーム機能が監視を開始) モーター
Vタイプ
可変速
Pタイプ
防水
ブロワ
AC入力
MB
DC入力
MBD
クロスフロー
ファン
AC入力
MF
DC入力
MFD
温度
スイッチ
周辺機器
取付
インフォ
メーション
77
Page10
F-73 78
78 ACプロペラファン/概要
●#回転低下アラーム 有接点タイプ
ファンモーターの回転速度が「アラーム動作回転速度」以下になると、アラーム信号を出力します。出力方式は有接点タイプです。
アラーム ●対象製品 ◇MRSシリーズ:MRS16-□B、MRS18-□B、MRS20-□B、MRS25-□B
仕様番号 ◇MREシリーズ:MRE16-□B、MRE18-□B、MRE20-□B
●アラーム仕様 ●アラーム出力回路接続例
アラーム動作回転速度 1800±300r/min
出力形式 リレー出力
出力状態 正常回転時:接点ON 白または橙 R
アラーム出力時:接点OFF
B4 接点容量 抵抗負荷max.10VA(max.100V/max.0.5A) 黒または青
最大定格 最小負荷5V 1mA(お客様の回路は、0.5mA以下 GND 0V
で動作するように設計してください。) ファン お客様の回路
なし(ファンモーターが起動するときにアラーム検出を回避 モーター
遅延機能 する場合は外部に遅延回路が必要です。遅延時間は10秒以上
としてください。)
アラーム ●対象製品 ◇MRシリーズ:MR18-□TA、MRW18-□TA
仕様番号
●アラーム仕様 ●アラーム出力回路接続例
MR18-TTA、MR18-BTA、MR18-DTA、
アラーム動作回転速度 MRW18:1800±300r/min
MR18-ATA、MR18-CTA:1000±300r/min 白 R
出力形式 リレー出力
B5 正常回転時:接点OFF 黒
出力状態 アラーム出力時:接点ON GND 0V
最大定格 接点容量 抵抗負荷max.10VA(max.100V/max.0.5A) ファン お客様の回路
なし(ファンモーターが起動するときにアラーム検出を回避 モーター
遅延機能 する場合は外部に遅延回路が必要です。遅延時間は10秒以上
としてください。)
オリエンタルモーター
78 ファン&サーマルマネジメント
Page11
F-73 102
102
AC電源入力 低消費電力・可変速プロペラファン
□80mm
EMRシリーズ 〈関連情報〉
●技術資料 ➜ 16ページ
□92mm
□104mm ● 法令・規格についての詳細情報は、当社WEBサイトをご確認ください。
● 低消費電力と可変速を実現しました。
□119(120) ● 必要な風量に調節することで、消費電力や騒音を抑え
mm ることができます。
● 軽量でフィンガーガードも組み付いているため、装置
□140mm への設置も簡単です。
□160mm
□180mm
□200mm
□250mm "特徴
消費電力最大42%減(従来品の60Hz時とEMRシリーズの定格回転速度時の比較です)
ブラシレスモーターを採用することで、従来品に比べ同特性でありながら消費電力を大幅に低減しました。
また使用する周波数に関わらず同一特性が得られます。
◇ 仕様比較 ◇ 特性比較
240
従来品✽1 EMRシリーズ
50/60Hz
200
対象製品
EMR1865
項目 3500r/min
160
EMR1865
3000r/min
120
消費電力 [W] 29
37/50 約21~42%減 (4~ 38)✽2✽3
3000 80
回転速度 [r/min] 2720/2930 (500~ 3500)✽3
従来品✽
9.0 (60Hz)
最大風量 [m3/min] 8.2/8.9 同等特性 (1~ 10)✽3 40
従来品✽
154 (50Hz)
最大静圧
[Pa] 149/157 (3~ 200)✽3 0 2.0 4.0 6.0 8.0 10.0 12.0
55 風量 [m3/min]
騒音
[dB(A)] 59/61 4~6dB(A) 減 (28~ 64)✽3 ✽ MR18-BCにフィンガーガード(FG18D)を両面に組み付けた場合
✽ 1 従来品の表中の値はMR18-BCにフィンガーガード(FG18D)を両面に組み付けた場合
の参考値
✽ 2 参考値
✽ 3( )内は速度制御時の値
選べる周辺機器
EMRシリーズのファンモーターとあわせて使用できる電源ケーブルや外部速度設定器を用意しています。
EMRシリーズ 電源ケーブル (1m、2m、3m) 外部速度設定器
➜ 238ページ ➜ 241ページ
オリエンタルモーター
102 ファン&サーマルマネジメント 掲載ページ 選定計算 14 ̶技術資料 16 ̶特徴 102 ̶システム構成 74 ̶一般仕様 76
静圧 [Pa]
Page12
F-73 103
ファン&サーマルマネジメント 103
風量調節による省エネ、低騒音化 概要・選定
技術資料
可変速することで幅広い風量の範囲を使用できるだけでなく、必要に応じて風量を調節し、消費電力、騒音を抑えることができます。
制御盤
◇ 選べる運転方法 ◇ 風量―静圧特性(参考値) ファン
ユニット
(フィンガーガードを両面に組み付けた時の特性です)
一定速運転 2速運転 240 制御盤
ヒーター
ユニット
3000r/min 3000r/min
200
3000r/min または または ACプロペラ
500r/min 外部速度設定✽1 ファン
(500~ 3500r/min)
160
低消費電力
EMU
可変速運転 120
3500r/min 小型・防湿
MU/MS
500~ 3500r/min 80 3000r/min
以下の方法で設定できます。 低消費電力
2500r/min 可変速
EMR
40
1500r/min
または または 大型・大風量
500r/min MRS/MR
0 2.0 4.0 6.0 8.0 10.0 12.0
外部速度設定器(別売) 外部直流電圧✽2 外部 PWM信号✽2 風量 [m3/min]
長寿命
0~ 20kΩ DC 0~ 5V デューティ 0~ 100% 回転速度 最大風量 最大静圧 消費電力 騒音レベル MRE
r/min m3/min Pa W dB(A)
✽ 1 外部速度設定器(別売)、外部直流電圧、または外部PWM信号で設定。 3500 10.4 211 38 59
3000 9.0 風 154 26
量 省 55 低 DCプロペラ
✽ 2 お客様にてご用意ください。 ファン
2500 7.2 調 105 17 エ 50 騒 MDシリーズ
ネ 音
1500 4.4 節 38 7 37 化
500 1.4 4 4 27 Sタイプ
アラームなし
質量約40%減 フィンガーガード組み付け済みで、簡単取り付け Aタイプ
アラーム付
コンパクトでハイパワーなブラシレスモーターを採用することで、 ◇ 従来品の取り付けの場合
従来品に比べ質量が大幅に低減しました。 Eタイプ
フィンガーガード 長寿命
Vタイプ
可変速
ファン
約 40%減
Pタイプ
● 防水
多くの部品を一本のねじで組み付けるのは
時間もかかり交換も大変。
フィンガーガード ◇ EMRシリーズの取り付けの場合 ブロワ
両面組み付け済み タップ加工済
ナットなしで AC入力
MB
取り付け可能 DC入力
MBD
従来品✽ EMRシリーズ
2.2kg 1.3kg クロスフロー
✽MR18-BCにフィンガーガード (FG18D) を両面に組み付けた場合 フィンガーガード両面組み付け済み ファン
フィンガーガード組み付け不要。
錆にくいステンレス製。 AC入力
MF
メンテナンスの際は、取り外しが可能。 DC入力
MFD
アラーム機能搭載、ファンの状態LEDで確認 簡単配線
温度
スイッチ
回転低下のほかファンに異常が生じた場合、アラームを出力しま 主電源コネクタ、入出力信号コネクタの接続は、はんだ付けや専
す。 通常時はLEDが緑色で点灯、異常時は赤色で点滅します。 フ 用圧着工具が不要です。 リード線を差し込むだけで簡単に配線で
ァンの状態をLEDで確認できます。 きます。 周辺機器
アラームの種類
・回転低下
・過電流 取付
・センサ異常
・過電圧 運転中
インフォ
・不足電圧 メーション
アラーム時
103
静圧 [Pa]
Page13
F-73 104
104 ACプロペラファン
低消費電力・可変速 アラーム付
□80mm 使用電圧範囲:±10%(各電圧共)
EMRシリーズ 焼損保護:焼損防止回路内蔵
色
mー 65mm厚 フレーム:ミスティグレーメタリック
□92mm □180m 羽根、ドライバカバー:黒
材質
フレーム:アルミダイカスト
□104mm 羽根、ドライバカバー: ポリカーボネート
(難燃グレード:V-0)
フィンガーガード:ステンレス
□119(120)
mm
"仕様
□140mm ● 定格 ✽1
品名
□160mm 回転低下アラーム 定格電圧 周波数 定格入力電流 消費電力 定格回転速度 最大風量 最大静圧 騒音レベル 推定寿命✽2
無接点タイプ
〈アラーム仕様:B2〉 V Hz A W r/min m3/min Pa dB(A) h
EMR1865-A 単相100-120 50/60 0.63
□180mm
-240/ 単相:0.39 29 3000 9.0 154 55 40000
EMR1865-C 単相200
三相 50/60
200-240 三相:0.22
✽ 1 適用規格はUL 60950-1/CSA C22.2 No.60950-1です。
□200mm
✽ 2 ファンモーターの寿命 ➜ 16ページ
● アラーム仕様について ➜ 77ページ
□250mm ● 速度制御✽3
品名 定格電圧 周波数 最大入力電流✽4 最大消費電力✽4 回転速度範囲 最大風量範囲 最大静圧範囲 騒音レベル範囲
V Hz A W r/min m3/min Pa dB(A)
EMR1865-A 単相100-120 50/60 1.2
0-240/ 単相:0.8 58 500∼3500 1∼10 3∼200 28∼64
EMR1865-C 単相20
三相 50/60
200-240 三相:0.4
✽ 3 速度制御には、外部速度設定器(別売)、外部直流電圧、または外部PWM信号が必要です。
✽ 4 回転速度3500 r/min、最大静圧時の値です。
"種類と価格
品名 定価
EMR1865-A 35,200円
EMR1865-C 35,200円
製品には、次のものが含まれています。
ファン、取付用ねじ(M5×16 mm)、取扱説明書
"風量―静圧特性(参考値)
(フィンガーガードを両面に組み付けた時の特性です)
240 回転速度 最大風量 最大静圧 消費電力 騒音レベル
r/min m3/min Pa W dB(A)
3500 10.4 211 38 59
200 3000 9.0 154 26 55
2500 7.2 105 17 50
1500 4.4 38 7 37
160 500 1.4 4 4 27
120
3500r/min
80 3000r/min
2500r/min
40
1500r/min
500r/min
0 2.0 4.0 6.0 8.0 10.0 12.0
風量 [m3/min]
オリエンタルモーター
104 ファン&サーマルマネジメント 掲載ページ 選定計算 14 ̶技術資料 16 ̶特徴 102 ̶システム構成 74 ̶一般仕様 76
静圧 [Pa]
Page14
F-73 105
ファン&サーマルマネジメント 105
"アラーム機能 概要・選定
次の保護機能が動作したときにアラームを出力し、LEDが赤く点滅します。 技術資料
名称 説明 遅延時間 制御盤
回転低下 設定回転速度に対して70%以下の回転速度になったとき。ファンは回転し続けます。 ファン
ユニット
過電圧✽ 主電源が規定の値を超えたとき。ファンは停止します。
(単相100-120 V入力:133 V 単相、三相200-240 V入力:265 V) 内蔵・起動遅延時間:10秒以下
(電源投入後0.5秒以内にアラーム機能が監視を開始) 制御盤
不足電圧✽ 主電源が規定の値以下になったとき。ファンは停止します。 ヒーター
(単相100-120 V入力:80 V 単相、三相200-240 V入力:160 V) ユニット
過電流 地絡などによって過大な電流がドライバに流れたとき。ファンは停止します。
内蔵・起動遅延時間:0.1秒以下
センサ異常✽ 運転中にファンとドライバ間のケーブルが外れたとき、またはケーブル内のセンサ線 (電源投入後0.5秒以内にアラーム機能が監視を開始) ACプロペラ
が断線したとき。ファンは停止します。 ファン
✽ アラームの原因が取り除かれ正常に復帰すると、ファンが回りだします。
低消費電力
EMU
"外形図 (単位mm)
質量:1.3kg E252 小型・防湿
MU/MS
25 15
保護接地端子 M4
低消費電力
可変速
EMR
大型・大風量
MRS/MR
5 5
長寿命
MRE
風方向 回転方向
DCプロペラ
ファン
MDシリーズ
4×M5 152.7±0.5 2 max. 3 max. 4×M5 Sタイプ
180 65 135±0.5 アラームなし
"取付穴参考寸法図 Aタイプ
(単位mm) アラーム付
176
4×ϕ5.5
152.7 135 4×ϕ5.5 Eタイプ
長寿命
Vタイプ
可変速
ϕ178
Pタイプ
防水
ブロワ
AC入力
吐出側 吸込側 MB
DC入力
MBD
"周辺機器 クロスフロー
製品 品名 定価 掲載ページ ファン
外部速度設定器 PAVR2-20K 2,200円 241 AC入力
CC01AC03N(1m) 1,100円 MF
CC02AC03N(2m) 1,600円 DC入力
MFD
CC03AC03N(3m) 2,200円
電源ケーブル 238
CC01AC04N(1m) 1,100円 温度
CC02AC04N(2m) 1,600円 スイッチ
CC03AC04N(3m) 2,200円
周辺機器
取付
インフォ
メーション
105
176 180 29
152.7 152.7±0.5
ϕ197
135
135±0.5
Page15
F-73 106
106 ACプロペラファン
"接続と運転
□80mm
● 各部の名称と機能
ドライバ LED
□92mm 主電源が投入されているとき、
入出力信号コネクタ(CN2) 緑色に点灯します。アラーム
入出力信号を接続します。 発生時、赤色に点滅します。
□104mm
□119(120)
mm
□140mm
ファンモーター 主電源コネクタ(CN1) 保護接地端子
主電源を接続します。 保護接地端子を接地します。
□160mm
● 接続図
◇ 主電源コネクタ(CN1)
□180mm
• 単相 100-120 V • 単相 200-240 V • 三相 200-240 V # 適用リード線サイズ
AWG18∼14(0.75∼2.0 mm2)
□200mm
□250mm
◇ 入出力信号コネクタ(CN2)
ピン # 適用リード線サイズ
信号名 機能 説明
No. AWG26∼20(0.14∼0.5 mm2)
定格回転速度3000 r/minと、
7 INT/EXT 回転速度設定入力 外部速度設定入力で設定した
回転速度を切り替えることが
できます。
6 VH
外部速度設定入力 外部から回転速度を設定する
5 VM ときに接続します。
4✽ VL
3✽ COM 入力信号コモン(0V) 入力信号コモン
2 ALARM+ アラームが発生するとOFFに
アラーム出力 なります。(ノーマルクロー
1 ALARM− ズ)
✽ ピンNo.3と4はドライバ内部で接続されています。
◇ 入力回路 ◇ 出力回路
ドライバ
+7V DC30 V以下
560Ω 30 mA
2 以下 R
470Ω
INT/EXT 7 ←
COM 3 0V
1 GND 0 V
ドライバ お客様の回路
R:制限抵抗
● 一定速運転
電源を投入すると、定格回転速度3000 r/minでファンが回転します。
● 可変速運転
回転速度設定範囲:500∼3500 r/min
可変速運転は、CN2のピンNo.3と7を短絡すると、外部で設定した回転速度(外部速度設定)が有効になります。
オリエンタルモーター
106 ファン&サーマルマネジメント 掲載ページ 選定計算 14 ̶技術資料 16 ̶特徴 102 ̶システム構成 74 ̶一般仕様 76
Page16
F-73 107
ファン&サーマルマネジメント 107
◇ 外部速度設定器(別売)での設定
● 概要・選定
接続図 外部速度設定器-回転速度特性(代表値) 技術資料
CN2
4000
7 制御盤
INT/EXT 3500 ファン
外部速度設定器
3 3000 ユニット
6
VH 2500
5 制御盤
0∼20kΩ 2
VM 2000 ヒーター
1 4 1500 ユニット
VL
1000
3
COM 500 ACプロペラ
ファン
0
LOW HIGH
PAVR2-20K [目盛り] 低消費電力
EMU
◇ 外部直流電圧での設定
● 接続図 直流電圧-回転速度特性(代表値) 小型・防湿
MU/MS
CN2 4000
7
INT/EXT 3500 低消費電力
可変速
6 3000 EMR
外部直流電源 VH
5 2500
DC0~5 V + VM 2000 大型・大風量
1 mA以上 4
− VL 1500 MRS/MR
3 1000
COM
500 長寿命
入力インピーダンス:47 kΩ(VM-VL間) 0 MRE
0 1 2 3 4 5
直流電圧 [V]
DCプロペラ
◇ 外部PWM信号での設定 ファン
MDシリーズ
入力するパルス信号のデューティに応じて回転速度が変わります。
● 接続図 ● 入力信号仕様 PWMデュ-ティ-回転速度特性(代表値) Sタイプ
アラームなし
CN2 VH
7 4000
INT/EXT VL 3500 Aタイプ
6 TH
PWM制御回路 VH 3000 アラーム付
5 T 2500
+ VM
PWM信号 4 2000 Eタイプ
− VL 長寿命
PWMデューティ(%) TH
= ×100 1500
3 T
COM 1000
PWM周波数 25(kHz) 1
=
T 500 Vタイプ
可変速
VH = 4.75 ∼ 5.25 V 0
0 20 40 60 80 100
VL = 0 ∼ 0.4 V PWMデュ-ティ[%]
Pタイプ
防水
● 2速運転
SWのON/OFFで2つの回転速度を切り替えて運転することができます。
ブロワ
◇ SWだけで切り替える場合 ◇ 外部で設定した回転速度に切り替える場合
● 接続図 ● 接続図 AC入力
MB
CN2 CN2 DC入力
SW 7 MBD
SW 7
INT/EXT INT/EXT
6 6
VH VH 左図のように、3000 r/min と、外部で クロスフロー
5 5 設定した回転速度を切り替えて運転す ファン
VM 外部速度設定 VM ることもできます。
4 4 AC入力
VL SW 回転速度 VL SW 回転速度 MF
3 3 DC入力
COM OFF時 3000 r/min COM OFF時 3000 r/min MFD
ON時 500 r/min ON時 外部速度設定
温度
スイッチ
周辺機器
取付
インフォ
メーション
107
回転速度 [r/min] 回転速度 [ r/min ] 回転速度 [r/min]
Page17
F-73 108
108 ACプロペラファン
● 並列運転
□80mm 1つの外部速度設定器または外部直流電圧、外部PWM信号で、複数のファンを同じ速度で運転できます。
✽ 外部速度設定を有効にするためには、各ファンのCN2のピンNo.3とNo.7を接続してください。
□92mm ◇ 外部速度設定器(別売)を使って調節する
外部速度設定器を使用した並列運転は、ファン8台以下でおこなってください。
外部速度設定器 外部速度設定器-回転速度特性(代表値)
□104mm 3
制御ラ
0∼20 2 イン 4000
3500 1台のとき
kΩ
□119(120) 1 3000 2台のとき
mm
1台目 n台目 2500 4台のとき
2000
CN2 CN2 8台のとき
ドライバ 6 6
□140mm 1500
CN1 VH CN1 VH
5 5 1000
L VM L VM
4 4 500
N VL N VL
□160mm 0
LOW HIGH
電源ライン PAVR2-20K [目盛り]
□180mm ◇ 外部直流電圧、外部PWM信号を使って調節する
外部直流電源、外部PWM信号の電流容量によって、接続台数が制限されます。
# 外部直流電圧の場合 # 外部PWM信号の場合
□200mm
外部直流電源 PWM制御回路
制御ライン 制御ライン
DC0∼5 V PWM信号
□250mm
1台目 n台目 1台目 n台目
CN2 CN2 CN2 CN2
ドライバ ドライバ
CN1 VH CN1 VH CN1 VH CN1 VH
5 5 5 5
L VM L VM L VM L VM
4 4 4 4
N VL N VL N VL N VL
電源ライン 電源ライン
ファンをn台接続するときの電流容量(I)の算出方法
電流容量(I)=1×n(mA)
例 : ファンを2台接続する場合
電流容量(I)=1×2=2(mA)
オリエンタルモーター
108 ファン&サーマルマネジメント 掲載ページ 選定計算 14 ̶技術資料 16 ̶特徴 102 ̶システム構成 74 ̶一般仕様 76
回転速度 [r/min]
Page18
F-73 H4
●このカタログに掲載している製品を製造している事業所は、品質マネジメントシステム ISO9001
安全に関するご注意 および環境マネジメントシステム ISO14001認証を取得しています。
●このカタログに掲載している製品の性能および仕様は、改良のため予告なく変更することがあります
ので、ご了承ください。
●ご使用の際は、取扱説明書を良くお読みのうえ正しくお使いください。 ●このカタログに掲載している全製品の価格には消費税等は含まれておりません。
●このカタログに掲載している製品は産業用および機器組み込み用です。 ●製品について詳しくお知りになりたい方は、お近くの支店、営業所におたずねになるか、下記の“お客様
ご相談センター”にお問い合わせください。
その他の用途には使用しないでください。 ●このカタログに記載している会社名および商品の名称は、それぞれの会社が所有する商標または登録商
標です。
● 、 は、 日本その他の国におけるオリエンタルモーター株式会社の登録商標ま
たは商標です。
技術的なお問い合わせ・お見積・ご注文の総合窓口
東京支社 TEL( 03) 6744-1311 名古屋支社 TEL( 052) 223-2611
北上営業所 TEL( 0197) 64-7902 豊田営業所 TEL( 0566) 73-5320 お客様ご相談センター
仙台支店 TEL( 022) 227-2501 静岡営業所 TEL( 054) 255-8625
新潟営業所 TEL( 025) 241-3601 金沢営業所 TEL( 076) 239-4111 TEL 0120-925-410 FAX 0120-925-601
水戸営業所 TEL( 029) 233-0671 京都支店 TEL( 075) 353-7870 受付時間 平日 9:00~19:00( 土日祝日・その他当社規定による休日を除く)
宇都宮営業所 TEL( 028) 610-7010 滋賀営業所 TEL( 077) 566-2311 携帯電話からもご利用可能です。
諏訪営業所 TEL( 0266) 52-2007 大阪支社 TEL( 06) 6337-0121
熊谷営業所 TEL( 048) 526-3851 兵庫営業所 TEL( 078) 915-1313 ネットワーク対応製品専用ダイヤル CC-Link、MECHATROLINKなどの
南関東支店 TEL( 046) 236-1080 岡山営業所 TEL( 086) 803-3611 FAネットワークやModbus RTUに
甲府営業所 TEL( 055) 278-1541 広島営業所 TEL( 082) 211-1231 TEL 0120-914-271 関する技術的なお問い合わせ窓口
九州支店 TEL( 092) 473-1575
熊本営業所 受付時間 平日 9:00~17:30( 土日祝日・その他当社規定による休日を除く)
TEL( 096) 383-7151
https://www.orientalmotor.co.jp/
WEBサイトでも、お問い合わせやご注文を受け付けています。
送料・代引手数料無料
第1営業部 TEL( 050)5445-9709 第2営業部 TEL( 050)5445-9710 オリエンタルモーター ショップ 安心の技術サポート
(東日本) (中部/西日本) 様々なメーカー品をご用意
お問い合わせ先
2022年 4月 制作 このカタログの記載内容は、2022年 4月現在のものです。 © 2019-2022 Copyright ORIENTAL MOTOR CO.,LTD. 22R XT F-73-4
