期待寿命100,000時間を実現した長寿命のプロペラファン。 装置メンテナンス・ファンの交換回数によるコストを削減できます。
期待寿命100,000時間を実現した長寿命のプロペラファンです。
新たに□250mmのファンをラインアップしました。
三相電源入力仕様はインバータと組み合わせることで風量調節が可能です。
■期待寿命100,000時間(約11年)
約11年間の連続使用に耐える長寿命ファンです。
軸受けの温度上昇の低減を図り、ファンの寿命に影響するグリースの劣化を抑えました。
また、回路や締結部の長寿命化および故障率低減のための対策をおこなっています。
初期故障はもとより、偶発・摩耗故障に至らないように設計しています。
■業界最長サイズの長寿命化
□250mm-120mm厚。
※2021年3月時点、産業用プロペラファン/AC電源入力タイプ/同サイズ/当社調べ
■装置のメンテナンス、トータルコストの削減に
長寿命設計のため、ファンの交換回数が減り、コストを削減できます。
■メンテナンスしにくい環境の使用に
長寿命設計で故障しにくいため、メンテナンスがおこないにくい環境や装置に最適です。
■回転低下アラーム機能搭載(予知保全)
遺物の混入などによりファンの回転速度が低下すると、アラーム信号を出力します。装置に熱ダメージを与える前にファンの手配・交換が可能なため、装置トラブルの予知保全に貢献します。
このカタログについて
ドキュメント名 | AC電源入力 長寿命プロペラファン MREシリーズ □250mm-120mm厚 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.3Mb |
取り扱い企業 | オリエンタルモーター株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

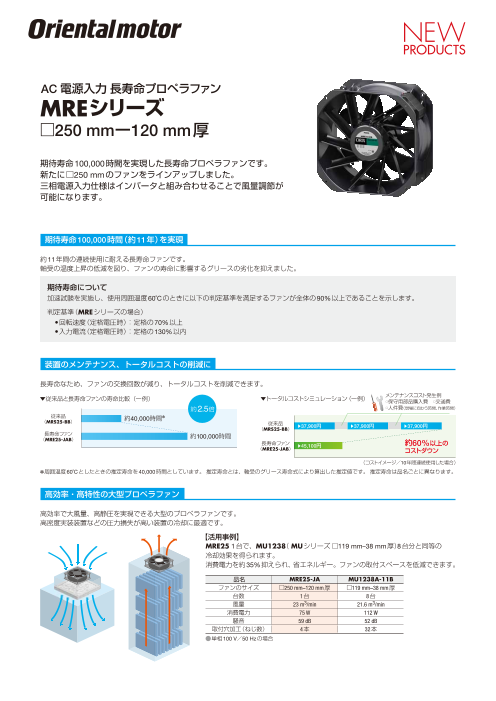

Page1
AC電源入力 長寿命プロペラファン
MREシリーズ
□250 mmー120 mm厚
期待寿命100,000時間を実現した長寿命プロペラファンです。
新たに□250 mmのファンをラインアップしました。
三相電源入力仕様はインバータと組み合わせることで風量調節が
可能になります。
期待寿命100,000時間(約11年)を実現
約11年間の連続使用に耐える長寿命ファンです。
軸受の温度上昇の低減を図り、ファンの寿命に影響するグリースの劣化を抑えました。
期待寿命について
加速試験を実施し、使用周囲温度60 ̊ Cのときに以下の判定基準を満足するファンが全体の90%以上であることを示します。
判定基準(MREシリーズの場合)
●回転速度(定格電圧時) : 定格の70%以上
●入力電流(定格電圧時) : 定格の130%以内
装置のメンテナンス、トータルコストの削減に
長寿命なため、ファンの交換回数が減り、トータルコストを削減できます。
▼従来品と長寿命ファンの寿命比較(一例) ▼トータルコストシミュレーション(一例) メンテナンスコスト発生例
○保守用部品購入費 ○交通費
約2.5倍 ○人件費(現場に向かう時間、作業時間)
従来品
(MRS25-BB) 約40,000時間✽
従来品
( ) 37,900円 37,900円 37,900円
MRS25-BB
長寿命ファン
(MRE25-JAB) 約100,000時間
長寿命ファン
( ) 45,100円 約60%以上の
MRE25-JAB コストダウン
(コストイメージ/10年間連続使用した場合)
✽周囲温度60˚Cとしたときの推定寿命を40,000時間としています。推定寿命とは、軸受のグリース寿命式により算出した推定値です。推定寿命は品名ごとに異なります。
高効率・高特性の大型プロペラファン
高効率で大風量、高静圧を実現できる大型のプロペラファンです。
高密度実装装置などの圧力損失が高い装置の冷却に最適です。
【活用事例】
MRE25 1台で、MU1238( MUシリーズ □119 mm–38 mm厚)8台分と同等の
冷却効果を得られます。
消費電力を約35%抑えられ、省エネルギー。ファンの取付スペースを低減できます。
品名 MRE25-JA MU1238A-11B
ファンのサイズ □250 mm–120 mm厚 □119 mm–38 mm厚
台数 1台 8台
風量 23 m3/min 21.6 m3/min
消費電力 75 W 112 W
騒音 59 dB 52 dB
取付穴加工(ねじ数) 4本 32本
●単相100 V/50 Hzの場合
▼ ▼
▼
▼
Page2
アラーム付ファンで装置の信頼性向上 予知保全
回転低下アラーム付は、異物の混入などによりファンの 回転低下アラーム出力中
回転速度が低下するとアラーム信号を出力します。
装置に熱ダメージを与える前にファンの手配・交換が可
能なため、装置トラブルの予知保全に貢献します。 停止前
検知
ファンを複数台設置しているときも、冷却能力が低下し ホスト ホスト
ているファンのみを交換することが可能です。 コントローラ コントローラ
装置への影響を最小限に抑えることができます。 定格回転速度 アラーム動作回転速度
回転低下アラーム動作回転速度
0 r/min
回転低下アラーム信号 アラーム出力
インバータによる可変速運転が可能
三相電源入力製品はインバータによる可変速運転で風量調節が可能です。
必要な時に必要な分だけ運転できるため、省エネルギーや低騒音に貢献します。
軸受けはセラミックボールベアリングを採用しているため、インバータによる軸受電食を抑えます。
●風量―静圧特性(ファン単体時の特性です。)
◇インバータ組み合わせ時(参考値)
350 ●一般的なインバータを出荷時設定で使用したときの値です。
特性は使用するインバータの種類や設定によって異なります。
●インバータの設定周波数と入力電圧はそれぞれ60 Hz、240 V以下でご使用ください。
300 ●アラーム付タイプにインバータを接続して設定周波数を低くすると、回転速度が低くなり、
アラームが動作する場合があります。
250
200
インバータとの組み合わせ特性データをご覧いただけます
60Hz
150 インバータとの接続が簡単にできるように、他社インバータと組み合わせた場合のデータを
50Hz 参考としてご用意しています。
100
40Hz ●参考データ
●インバータのパラメータ設定値
50 30Hz
●風量―静圧特性と回転速度/電流/消費電力
詳細は当社WEBサイトの「他社製品との組み合わせと接続」ページをご覧ください。
0 4 8 12 16 20 24 ➜ https://www.orientalmotor.co.jp/tech/connect/
風量 [m3/min]
MREシリーズの豊富なラインアップ
小型から大型まで6つのサイズを展開しているため、用途に合わせた使い分けが可能です。
グローバル電圧にも対応しています。(MRE16、MRE18、MRE20、MRE25)
種類 MRE10 MRE12 MRE16 MRE18 MRE20 MRE25
□104 mm−28 mm厚 □119 mm−28 mm厚 □160 mm−62 mm厚 □180 mm−90 mm厚 □200 mm−90 mm厚 □250 mm−120 mm厚
サイズ
回転低下アラーム なし なし なし/付 なし/付 なし/付 なし/付
単相 100 V系 ● ● ● ● − ●
電源
電圧 単相 200 V系 ● ● ● ● − ●
三相 200 V系 − − ● ● ● ●
●各製品の詳細は、当社WEBサイトにてご確認ください。
2
静圧 [Pa]
Page3
■品名の見方
MRE 25 - JA B ① シリーズ名 MRE:MREシリーズ
② フレーム取付角寸法 25:250 mm
電圧 JS:三相 200 V ES:三相 220/230 V
① ② ③ ④ ③ JA:単相 100 V UA:単相 110/115 V
JC:単相 200 V EC:単相 220/230 V
付加機能 B:回転低下アラーム有接点タイプ
④ ( 正常回転時:接点ON)
なし:アラームなしタイプ
■一般仕様
項目 仕様
絶縁抵抗 常温常湿において連続運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧 常温常湿において連続運転後、コイルとケース間に50 Hz、1.5 kVを1分間印加しても異常を認めません。
温度上昇 常温常湿において連続運転後、温度が一定となったとき、温度計法で外被測定した値が30˚C以下です。
耐熱クラス UL/CSA 規格:10(5 A)、EN規格:12(0 E)
使用環境 別枠に記載
保存環境 別枠に記載
◇ 使用環境、保存環境
使用環境✽1 保存環境✽1✽3
シリーズ 環境規格
周囲温度✽2 周囲湿度 周囲温度✽2 周囲湿度
MREシリーズ −30∼+60˚C 85%以下(非結露) −40∼+70˚C 85%以下(非結露) ETSI規格に準拠✽4
✽ 1 使用環境、保存環境は、結露、凍結、ファン以外の振動や外力がないことを条件としています。
✽ 2 冷凍室のような−10˚C以下に温度調節された環境では使用できません。
✽ 3 保存環境は、輸送中を含めた短期間の値です。
✽ 4 使用環境、保存環境については、以下の環境規格に準拠しています。
ETSI EN 300 019-2-1 V2.1.2(2000-09)Class 1.3E Storage
ETSI EN 300 019-2-2 V2.1.2(1999-09)Class 2.3 Transportation
ETSI EN 300 019-2-3 V2.2.2(2003-04)Class 3.4 Stationary use
● 相対湿度と温度の関係
相対湿度 95%
100
絶対湿度 36g/m3
80
60
使用範囲
40
20
0
-30 -20 -10 0 10 20 30 40 50 60
周囲温度(°C)
試験名称 環境規格 条件・試験内容
ヒートサイクル試験 ETSI EN 300 019-2-1 −40∼+30˚C 5サイクル 温度勾配:1.0˚C/分 低温(−40˚C)高温(+30˚C)放置時間:3時間
ETSI EN 300 019-2-2 試験後に異常のないこと
低温放置試験 ETSI EN 300 019-2-3 −45˚C 72時間放置 試験後に異常のないこと
● 環境規格 ETSI
ETSIは正式名称をEuropean Telecommunications Standards Instituteといい、ヨーロッパ圏の電気通信における標準仕様を策定するために設立された標準化機構です。
ETSI EN 300 019シリーズは、機器の環境条件について定めた IEC 60721をもとにし、環境条件の定義や試験条件について具体的に明記した規格です。
■回転低下アラームの仕様
● 回転低下アラーム 有接点タイプ
ファンモーターの回転速度が「アラーム動作回転速度」以下になると、アラーム信号を出力します。出力方式は有接点タイプです。
●アラーム仕様 ●アラーム出力回路接続例
アラーム動作回転速度 1800±300 r/min
出力形式 リレー出力
出力状態 正常回転時:接点ON 橙 R
アラーム出力時:接点OFF
接点容量 抵抗負荷max.10 VA(max.100 V/max.0.5 A) 青
最大定格 最小負荷5 V 1 mA(お客様の回路は、0.5 mA以下 GND 0V
で動作するように設計してください。) ファン お客様の回路
なし(ファンモーターが起動するときにアラーム検出を回避 モーター
遅延機能 する場合は外部に遅延回路が必要です。遅延時間は10秒以上
としてください。)
3
相対湿度(%)
Page4
長寿命 ●アラーム付
M REシリーズ 使用電圧範囲:±10%(各電圧共)
過熱保護:サーマルプロテクタ内蔵
□250 mmー 色
120 mm厚 フレーム:ダークグレー 羽根:黒
材質
フレーム:アルミダイカスト
羽 根:ポリカーボネート(難燃グレード:V-0)
三相200 V系仕様のファンはインバータとの組み合わせでご使用でき
ます。
■仕様
品名
国内 電圧 周波数 電流 入力 回転速度 最大風量 最大静圧 騒音レベル コンデンサ 期待寿命
海外 アラームなしタイプ 回転低下アラーム 容量
有接点タイプ
V Hz A W r/min m3/min Pa dB(A) μF h
MRE25-JS MRE25-JSB 三相200 50 0.34 75 2800 20 315 59
三相 − 100,000
国 200 60 0.38 104 3250 23 370 63
内 MRE25-JA MRE25-JAB 単相100 50 0.80 80 2800 20 300 59
電 単相 16.0 100,000
100 60 1.12 108 3250 23 330 63
圧
MRE25-JC MRE25-JCB 単相200 50 0.44 86 2800 20 300 59
単相 4.5 100,000
200 60 0.64 120 3250 23 335 63
三相220 50 0.30 77 2800 20 305 59
MRE25-ES MRE25-ESB 三相220 60 0.35 107 3250 23 355 63 − 100,000
三相230 60 0.34 108 3250 23 370 63
海
外 MRE25-UA MRE25-UAB 単相110 60 1.00 107 3250 23 305 63
単相 12.0 100,000
115 60 0.96 107 3250 23 330 63
電
圧 単相220 50 0.38 84 2800 20 310 59
MRE25-EC MRE25-ECB 単相220 60 0.54 114 3250 23 355 63
単相 3.5 100,000
230 50 0.38 86 2800 20 315 59
単相230 60 0.52 114 3250 23 375 63
● 最大風量、最大静圧はダブルチャンバー方式で測定した中心値です。
● 騒音レベルはファンの吸込み側より1 mの距離においてA特性で測定した中心値です。
● ErP指令対応製品です。
● 回転低下アラーム仕様について ➜3ページ
■種類と価格
● アラームなしタイプ ● 回転低下アラーム有接点タイプ(正常回転時:接点ON)
品名 定価 品名 定価
MRE25-JS MRE25-JSB
MRE25-JA MRE25-JAB
MRE25-JC MRE25-JCB
39,600円 45,100円
MRE25-ES MRE25-ESB
MRE25-UA MRE25-UAB
MRE25-EC MRE25-ECB
■付属品
タイプ コンデンサ コンデンサキャップ 取扱説明書
三相ファン − −
1部
単相ファン 1個 1個
■風量―静圧特性 (ファン単体時の特性です。)
● インバータ組み合わせ時(参考値) ● 一般的なインバータを出荷時設定で使用したときの値です。
特性は使用するインバータの種類や設定によって異なります。
350 350 ● インバータの設定周波数と入力電圧はそれぞれ60 Hz、240 V
以下でご使用ください。
300 300 ● アラーム付タイプにインバータを接続して設定周波数を低く
すると、回転速度が低くなり、アラームが動作する場合があ
ります。
250 250
200 200
60Hz 60Hz
150 150
50Hz
100 50Hz 100
40Hz
50 50 30Hz
0 0
4 8 12 16 20 24 4 8 12 16 20 24
風量 [m3/min] 風量 [m3/min]
4
静圧 [Pa]
静圧 [Pa]
Page5
■外形図( 単位 mm)
● ファン
質量:4.1 kg
アラームなしタイプ
E304
アラーム付タイプ
E305
アラームリード線 2本 リード線 3本 保護接地端子 M4
UL Style 1007, AWG22 UL Style 3266, AWG20
(アラーム付タイプのみ)
アラーム回路
(アラーム付タイプのみ)
回転方向
風方向
202±0.5 8×ϕ5.8 8 8
250 120
● コンデンサ(付属品)
単相ファンに付属しています。
外形図番号① 外形図番号②
A A
6
ϕ4.3 20 (0.5)
ϕ4.3 20 6 187シリーズ
(0.5)
187シリーズ
R10
◇ コンデンサ外形寸法(mm)
品名 コンデンサ外形寸法(mm)
コンデンサ 質量 コンデンサ
アラームなし アラーム付 品名 外形図番号
g キャップ
タイプ タイプ A B C
MRE25-JA MRE25-JAB CH160CFAUL2 58 23.5 37 71 付属
①
MRE25-JC MRE25-JCB CH45BFAUL 58 23.5 37 73 付属
MRE25-UA MRE25-UAB CH120CFAUL2 58 22 35 60 付属
②
MRE25-EC MRE25-ECB CH35BFAUL 58 22 35 59 付属
5
250
202±0.5
4 7 B
C 10 B 15 300
+
300
4 4.5 B
C 10 B+10
Page6
■取付穴参考寸法図( 単位 mm)
248
202 4×ϕ5.8 202
4×ϕ5.8
0
27 48
ϕ 2
吐出側 吸込側
■接続図
● 三相用 ● 単相用
橙 橙
アラーム出力✽
青 アラーム出力✽
青
電源
赤 回転方向 赤 回転方向
L1 (R)
風方向 白 風方向
白
L2 (S) L
黒
L3 (T) 電源
黒
接地 N 接地
✽アラーム付タイプのみ ✽アラーム付タイプのみ
■周辺機器
製品 品名 定価
鉄製フィンガーガードセット(1枚) A-25R-G 2,800円
鉄製フィンガーガードセット(2枚) A-25R-G2 5,400円
ステンレス製フィンガーガードセット(1枚) A-25R-S 3,000円
ステンレス製フィンガーガードセット(2枚) A-25R-S2 5,600円
● 各製品の詳細は、当社WEBサイトにてご確認ください。
● 写真は、鉄製フィンガーガードセット(2枚)です。
■温度スイッチ
装置内の温度変化に応じて、ファンの運転・停止を自動制御。
省エネルギー・低騒音などの「環境」に関わる装置の性能アップに貢献します。
ファン用温度スイッチ AM2-XA1
(定価3,200円)
6
