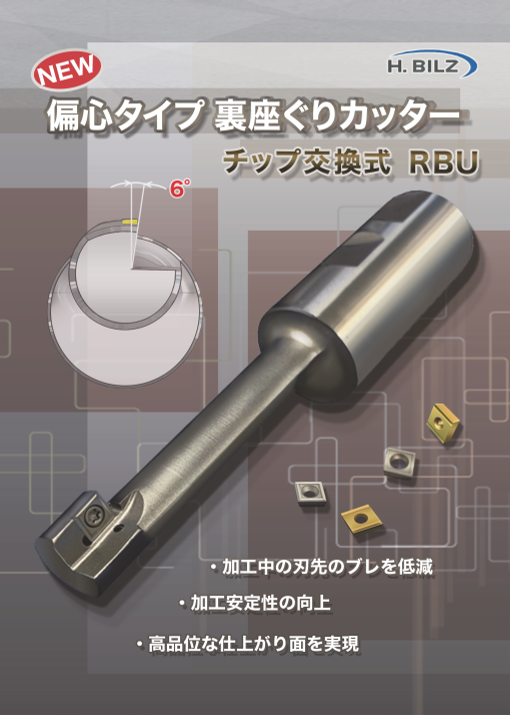

ハーマンビルツ　裏座ぐりカッター偏心タイプ（チップ交換式）RBU

偏心タイプ 裏座ぐりカッター チップ交換式　RBU ●φ15 ～φ50 までの裏座ぐり加工が可能です。 ●切屑の排出性が良好で安定した裏座ぐり加工が可能です。 ●一般鋼から鋳鉄、ステンレス、アルミニウム等の幅広い材料に威力を発揮します。 Ｌ 2 1 R m 5 ax ● DIN1835B ※インサートはRBU本体に φD1 min 　付属しておりません。 偏心タイプ　裏座ぐりカッタ－チップ交換式（左回転でご使用下さい） (単位：mm) 座ぐり径 下穴最小径 偏心量 有効加工深さ 有効長 全長 シャンク径 クランプネジ トルクスレンチ 型番 切刃長 適応インサート型番 φD φD1 e 1 2 L φd RBU-15 15 9 3.2 35 45 95 TX18045 TX206 ４ CPGT04T1043 20 RBU-18 18 10.5 4 40 52 102 RBU-20 20 13 3.7 45 57 107 20 MCEX060204FRH RBU-24 24 15 4.7 55 67 123 TX25050 TX208 6 MCMT060204EN RBU-26 26 17 4.7 55 67 123 25 RBU-30 30 19 6 65 77 133 RBU-33 33 21 6.5 70 85 145 RBU-36 36 23 7 75 90 150 RBU-40 40 25 8 85 100 160 MCEX090304FRH RBU-43 43 30 7 90 115 175 32 TX35075 TX215 9 MCMT090304EN RBU-46 46 30 8.5 90 115 175 RBU-48 48 33 8 105 130 190 RBU-50 50 33 9 105 130 190 ※　　　は内部給油タイプが標準仕様となります。 インサート詳細 インサート インサート材種 形状 型番 インサート詳細 超硬Ｋ20 アルミ用 超硬Ｋ20 超硬Ｐ30 超硬Ｐ20 TiN 超硬Ｐ10 TiAlN HSS-E TiN MCEX060204FRH- AK1 K1 ー P5 ー S6 角度 逃げ角 = 86ﾟ = 7ﾟ MCEX090304FRH- AK1 K1 ー P5 ― S6 CPGT04T1043- ー ー P2 P5 P9 ― インサート呼び 例） MCEX060204 の場合 MCMT060204EN- ー ー P2 ― ― ― 　‘ 06’= 切刃の長さ　6ｍｍ ‘ 02’= 厚さ　2ｍｍ ‘ 04’= コーナーＲ　0.4Ｒ MCMT090304EN- ー ー P2 ― ― ― ※ご発注の際には、インサート材種をご指定下さい。 ※入数：1ケ－ス10個入り ご発注例：アルミを加工する場合　MCEX060204FRH-AK1　10個 φD e φd h6
