ライノス　輸入切削工具＆関連ツール総合カタログ Vol.6

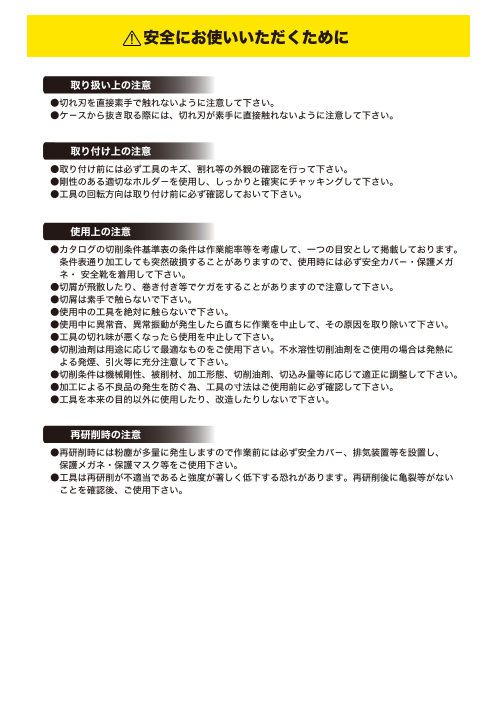

! 安全にお使いいただくために 　　取り扱い上の注意 ●切れ刃を直接素手で触れないように注意して下さい。 ●ケ－スから抜き取る際には、切れ刃が素手に直接触れないように注意して下さい。 　　取り付け上の注意 ●取り付け前には必ず工具のキズ、割れ等の外観の確認を行って下さい。 ●剛性のある適切なホルダ－を使用し、しっかりと確実にチャッキングして下さい。 ●工具の回転方向は取り付け前に必ず確認しておいて下さい。 　　使用上の注意 ●カタログの切削条件基準表の条件は作業能率等を考慮して、一つの目安として掲載しております。 条件表通り加工しても突然破損することがありますので、使用時には必ず安全カバ－・保護メガ 　ネ・ 安全靴を着用して下さい。 ●切屑が飛散したり、巻き付き等でケガをすることがありますので注意して下さい。 ●切屑は素手で触らないで下さい。 ●使用中の工具を絶対に触らないで下さい。 ●使用中に異常音、異常振動が発生したら直ちに作業を中止して、その原因を取り除いて下さい。 ●工具の切れ味が悪くなったら使用を中止して下さい。 ●切削油剤は用途に応じて最適なものをご使用下さい。不水溶性切削油剤をご使用の場合は発熱に よる発煙、引火等に充分注意して下さい。 ●切削条件は機械剛性、被削材、加工形態、切削油剤、切込み量等に応じて適正に調整して下さい。 ●加工による不良品の発生を防ぐ為、工具の寸法はご使用前に必ず確認して下さい。 ●工具を本来の目的以外に使用したり、改造したりしないで下さい。 　　再研削時の注意 ●再研削時には粉塵が多量に発生しますので作業前には必ず安全カバ－、排気装置等を設置し、 保護メガネ・保護マスク等をご使用下さい。 ●工具は再研削が不適当であると強度が著しく低下する恐れがあります。再研削後に亀裂等がない 　ことを確認後、ご使用下さい。

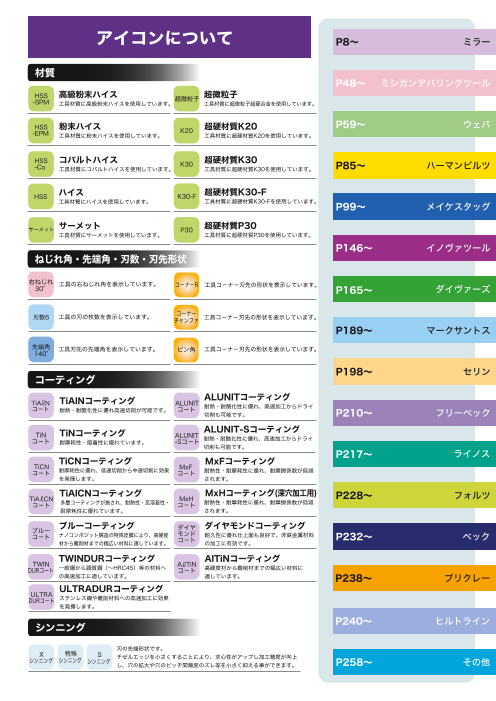

アイコンについて P8～ ミラー 材質 P48～ ミシガンデバリングツール HSS 高級粉末ハイス 超微粒子 -SPM 超微粒子 工具材質に高級粉末ハイスを使用しています。 工具材質に超微粒子超硬合金を使用しています。 HSS 粉末ハイス 超硬材質K20 P59～ ウェバ -EPM K20 工具材質に粉末ハイスを使用しています。 工具材質に超硬材質K20を使用しています。 HSS コバルトハイス 超硬材質K30 -Co K30 工具材質にコバルトハイスを使用しています。 工具材質に超硬材質K30を使用しています。 P85～ ハーマンビルツ ハイス 超硬材質K30-F HSS K30-F 工具材質にハイスを使用しています。 工具材質に超硬材質K30-Fを使用しています。 P99～ メイケスタッグ サーメット サーメット 超硬材質P30 P30 工具材質にサーメットを使用しています。 工具材質に超硬材質P30を使用しています。 P146～ イノヴァツール ねじれ角・先端角・刃数・刃先形状 右ねじれ 工具の右ねじれ角を表示しています。 コ－ナ－R 工具コ－ナ－刃先の形状を表示しています。 　30° P165～ ダイヴァーズ コーナー 刃数6 工具の刃の枚数を表示しています。 チャンファ 工具コ－ナ－刃先の形状を表示しています。 P189～ マークサントス 先端角 工具刃先の先端角を表示しています。 ピン角 工具コ－ナ－刃先の形状を表示しています。 140° P198～ セリン コーティング ALUNITコーティング TiA N TiAlNコーティング ALUNIT コ－ト 耐熱・耐酸化性に優れ高速切削が可能です。 コ－ト 耐熱・耐酸化性に優れ、高速加工からドライ 切削も可能です。 P210～ フリーベック TiN TiNコーティング ALUNIT-Sコーティング ALUNIT コ－ト -Sコ－ト 耐熱・耐酸化性に優れ、高速加工からドライ 耐摩耗性・熔着性に優れています。 切削も可能です。 P217～ ライノス TiCNコーティング MxFコーティング TiCN MxF コ－ト 耐摩耗性に優れ、低速切削から中速切削に効果 コ－ト 耐熱性・耐摩耗性に優れ、耐摩擦係数が低減 を発揮します。 されます。 TiAlCNコーティング MxHコーティング(深穴加工用) TiA CN MxH P228～ フォルツ コ－ト 多層コーティングが施され、耐熱性・反溶着性・ コ－ト 耐熱性・耐摩耗性に優れ、耐摩擦係数が低減 耐摩耗性に優れています。 されます。 ブルーコーティング ダイヤ ダイヤモンドコーティング ブルー コ－ト ナノコンポジット構造の特殊皮膜により、高硬度 モンド 耐久性に優れ仕上面も良好で、非鉄金属材料 コ－ト P232～ ベック 材から難削材までの幅広い材料に適しています。 の加工に有効です。 TWINDURコーティング AlTiNコーティング TWIN A TiN DURコ－ト 一般鋼から調質鋼（～HRC45）等の材料へ コ－ト 高硬度材から難削材までの幅広い材料に の高速加工に適しています。 適しています。 P238～ ブリクレー ULTRADURコーティング ULTRA DURコ－ト ステンレス鋼や難削材料への高速加工に効果 を発揮します。 P240～ ヒルトライン シンニング 刃の先端形状です。 X 特殊 S チゼルエッジを小さくすることにより、求心性がアップし加工精度が向上 シンニング シンニング シンニング し、穴の拡大や穴のピッチ間精度のズレ等を小さく抑える事ができます。 P258～ その他

CONTENTS ミラー MADE IN GERMANY MEGAドリルリーマー・HARD M2253 M2353 M2254 M2263 M2265 P8～40 M2268 M2273 M2283 M2285 MEGAハードドリル P41 M1600 MEGA ディープドリル M2115 M2120 M2125 M2130 P42～43 ミシガンデバリングツール MADE IN USA ミシガンデバリングツール A-145～170 B-180～195 C-200～230 D-240～310 E-320～390 F-400～460 P48～54 G-480～640 H-650～800 J-830～1850 JW-1900～2540 ウェバ MADE IN SWITZERLAND MADE IN GERMANY カウンターシンク（面取りカッタ－） P59～80 19030 19040 19045 19060 19063 19075 19080 19082 19090 19092 19093 19093SXL 19094 19100 19120 19190 19260 19290 19390 19460 19490 21611 21711 21721 21751 21792 21811 21911 21912 21913 21120 C19090 P19090 No.1～7 　 ハ－マンビルツ MADE IN GERMANY 超硬・HSS 裏座ぐりカッタ－ RBS-Micro RBS RFS AFA TU TUH TUHW TUB TUH-MT P85～95 メイケスタッグ MADE IN AUSTRIA 高硬度用テーパシャンクドリル KT832 P99 各種エンドミル P100～124 44 44A 51 T51 51A T51A 51SL T51SL A51 A51A 51HR T51HR TC51HR TAL51HR 51AHR T51AHR TC51AHR TAL51AHR TC51NR TAL51NR 52 T52 52A T52A 52B T52B 52BA T52BA 67 T67 67A T67A 67SL T67SL HPT2017 HPT2117 KT7097 KT7317 KT7627 KT7027 KT7047 KT7087 KT7487 KT7607 KT7697 KT7707 KT7717 KT7747 KT8207 KT8507 KT8557 イノヴァツール G E R M A N T O O L S G R O U P MADE IN GERMANY ダイナエンドミル DYNA040 DYNA060 DYNA060R DYNA060L P146～147 ナクロエンドミル NACRO020B NACRO030 NACRO040 P148～150 NACRO020V90 NACRO020V60 NACRO020V120 ロング刃超硬エンドミル P151 EN020L EN020XL

CONTENTS イノヴァツール G E R M A N T O O L S G R O U P MADE IN GERMANY クラッシュラフィング70 P152 CRUSH060 タップデストロイヤー P153 TP400 FBバ－レス・バックカッター P154～156 900 901 904 142°超硬リ－ディングドリル P157 814 830 ダイヴァーズ MADE IN SWITZERLAND 超硬ソリッドエンドミル・左回転用 105 105-G 105-G-N P165～166 NCスポッティングドリル 337 337-C 337-1 337-2 337-2-C P167～170 337-3 337-3-C 6105 6105T 超硬ソリッドドリル・左回転用 338 340-1G 348-G 353 353-1 353-2 P171～182 マークサントス MADE IN SWITZERLAND 超硬ロングネックラジアスエンドミル RBRN P189～190 V型超硬ソリッドエンドミル MV60 MV90 MV120 P191～193 MV60-C MV90-C MV120-C 超硬彫刻カッター 1352 1353 1354 1355 P194 セリン MADE IN ITALY ダイヤモンドコーティングエンドミル 72GT 72GR P198 超硬ソリッドドリル SD160 P199 ガラス材・複合材料用超硬エンドミル P200 66M 66MR CFRP・GFRP用超硬エンドミル P201～202 106 107 108 109 アルミ・樹脂用超硬エンドミル BF 104 105 110 111 P203～204 フリーベック MADE IN GERMANY ジェットドリル JET75 JET75-MT P210～212 ステンレスドリル 125 P213～214

CONTENTS ライノス 超硬バ－レス・超硬バックカッター FB900 BC904 P217 超硬付刃ドリル SD ND P218 スローヘリックスドリル P219～220 SH-C ラピード 超硬エンドミル 161 162 164 166 168 169 P221～223 172-SF 172-LF 174-SF 174-LF フォルツ MADE IN GERMANY サブランドドリル NSS NST RAS RAT SKS P228～230 ベック MADE IN GERMANY アジャスタブルリーマー AJR012011 AJR012013 AJR012014 P232～233 MEGAソニックリーマー MSR01 MSR01C P234～235 ブリクレー MADE IN GERMANY バーレスリーマー DBRS DBRL P238～239 ヒルトライン MADE IN SWITZERLAND ステンレス製ク－ラントホ－ス 1/8”SYSTEM 1/4”SYSTEM P240～256 1/2”SYSTEM LEDホ－ルチェッカ－ LEDホ－ルチェッカ－ FLL-M15-ST FLL-M15-0.75 1.0 1.4 2.0 3.0 4.0 P258 FLL-M15 H450 H1000 マニト－ マニトーキ－レスドリルチャック JT BT ST MT P259 マニトーセンタリングバ－ SGZ-10 P260 特殊製作品 P260

型番別INDEX 型　番 ページ 型　番 ページ 型　番 ページ 型　番 ページ 100-JT2S 259 19100-1 78 1GE-3DK 248 2DU-SL-50-GS-0.4 255 104 203 19120-0 78 1GE-4DK 248 2DU-SL-65-GS 255 セリン105 203 19120-0-MT 79 1GS-14PT 248 2DU-SL-65-GS-0.4 255 ダイヴァ－ズ105 165 19120-1 78 1GS-18PT 248 2DU-SL-76-GS 255 105-G 166 19190-0 59 1GS-R 251 2DU-SL-76-GS-0.4 255 105-G-N 166 19260-0 72 1HA-DU 251 2FP 254 106 201 19290-0 60 1HA-DU-2 251 2GE 253 107 201 19390-0 60 1HA-DU-3 251 2GE-2 253 108 202 19460-0 72 1VER 251 2GE-3 253 109 202 19490-0 59 1-W1 249 2GE-100 253 110 204 1AD-101S 249 1WV-1 249 2GE-1000 253 111 204 1AD-101L 249 1WV-1K 249 2GE-300 253 125 213～214 1AD-121 249 1WV-2 249 2GE-500 253 130-J6 259 1AD-14 249 1WV-2K 249 2GE-2DK 253 1352 194 1AD-141 249 1WV-3K 249 2GE-3DK 253 1353 194 1AD-18 249 1WV-4K 249 2GE-3DKS 253 1354 194 1AD-14PT 248 1WV-R 251 2GE-DK 253 1355 194 1AD-18PT 248 1YV 249 2GS-12PT 253 160-J6 259 1AD-1GE-14 250 21120-0 79 2GS-38PT 253 161 222 1AD-1GE-18 250 21120-1 79 2-WI 254 162 222 1AD-1GE-14PT 250 21611-0 74 2WV-1K 254 164 222 1AD-1GE-18PT 250 21611-0-MT 74 2WV-2K 254 166 223 1AD-38 249 21611-1 74 2WV-3K 254 168 223 1AD-38PT 248 21611-1-MT 74 2WV-4K 254 169 222 1AD-81 249 21711-0 67 2YV 254 172-LF 224 1AD-K10 249 21711-0-MT 67 337 167 172-SF 224 1AD-K12 249 21711-1 67 337-C 167 174-LF 224 1AD-K14 249 21711-1-MT 67 337-1 168 174-SF 224 1AD-K15 249 21721-0 61 337-2 169 19030-0 70 1AD-LL 249 21751-0-MT 61 337-2-C 169 19030-1 70 1DU-16 250 21792-0 68 337-3 170 19040-0 71 1DU-30 250 21811-0 75 337-3-C 170 19040-1 71 1DU-30EK 250 21811-0-MT 75 338 171 19045-0 71 1DU-3-16 250 21811-1 75 340-1G 172～174 19045-1 71 1DU-32 250 21811-1-MT 75 348-G 175～176 19060-0 72 1DU-50 250 21911-0 68 353 177～179 19060-0-MT 73 1DU-60 250 21911-0-MT 69 353-1 180～181 19060-1 73 1DU-60EK 250 21911-1 68 353-2 181～182 19060-1-MT 73 1DU-72 250 21911-1-MT 69 44 107 19063-0 73 1DU-90-1 250 21912-0 69 44A 107 19063-1 73 1DU-90-2 250 21912-1 69 51 111 19075-0 76 1DU-90-5 250 21913-0 70 51A 112 19075-0-MT 76 1DU-O 250 21913-1 70 51AHR 119 19075-1 76 1DU-BL 251 2AD-12 254 51HR 117 19075-1-MT 76 1DU-EL-3 251 2AD-12PT 254 51SL 112 19080-0 77 1DU-ELH 251 2AD-2GE-12 254 52 121 19080-1 77 1DU-R 251 2AD-2GE-12PT 254 52A 122 19082-0 77 1DU-SL-SS 251 2AD-2GE-38 254 52B 123 19082-1 77 1DU-SL-25 251 2AD-2GE-38PT 254 52BA 124 19090-0 64 1DU-SL-GS 251 2AD-34 254 6105 168 19090-0-MT 65 1DU-SL-50-GS 251 2AD-34PT 254 6105T 168 19090-1 63 1DU-SL-50-GS-0.4 251 2AD-38 254 65-J1 259 19090-1-MT 65 1FP 249 2AD-38PT 254 66M 200 19090-2 63 1GE 248 2AD-LL 254 66MR 200 19092-0 66 1GE-2 248 2DU-10 254 67 113 19092-1 66 1GE-3 248 2DU-12 254 67A 114 19093-0 66 1GE-4 248 2DU-65 254 67SL 114 19093-1 66 1GE-100 248 2DU-SL-25 255 72GR○○ 198 19093SXL-0 65 1GE-300 248 2DU-SL-50 255 72GRL○○ 198 19094-0-H 64 1GE-500 248 2DU-SL-25-SS 255 72GRXL○○ 198 19094-0-HMT 65 1GE-DK 248 2DU-SL-25-GS 255 72GT○○ 198 19100-0 78 1GE-2DK 248 2DU-SL-50-GS 255 72GTL○○ 198 赤字：新追加アイテム

型番別INDEX 型　番 ページ 型　番 ページ 型　番 ページ 型　番 ページ 72GTXL○○ 198 BG4545P 50 KH-38SS 253 NST 228 814 157 BG6060P 50 KT7027 105 P19090-0 80 830 157 BGR45P 50 KT7047 105 P19090-0-MT 80 900 154 BGR60P 50 KT7087 106 P-○○○○ 48～50 901 155 B-○○○ 48 KT7097 104 RAS 229 904 156 BT○○ 259 KT7317 101 RAT 229 0AD-14 245 C-○○○ 48 KT7487 100 RBS-○○ 86 0AD-18 245 C19090-0 61 KT7607 100 RBS-M○○○○○ 85 0AD-14PT 245 C19090-2 61 KT7627 103 RE1-0 251 0AD-18PT 245 CPGT○○○○○ 82 KT7697 104 RE2-1 254 0AD-81 245 CRUSH060 152 KT7707 101 RFS 87 0AD-M5 245 D-○○○ 49 KT7717 101 RBRN 189～190 0AD-M6 245 DBRS 238 KT7747 101 SD○○○ 218 0AD-M8 246 DBRL 239 KT8207 103 SD160 199 0AD-M10 246 DYNA040 146 KT832 99 SGZ-10 260 0AD-M101 246 DYNA060 146 KT8507 102 SH-C 219～220 0AD-K10 246 DYNA060L 147 KT8557 102 SKS 230 0DU-0 246 DYNA060R 147 KU-1DU-16 250 ST○○ 259 0DU-05 246 E-○○○ 49 KU-1DU-32 250 SW-6 246 0DU-10 246 EN020L 151 KU-1DU-50 250 SW-9 246 0DU-20 246 EN020XL 151 KU-1DU-3-16 250 SW-11 251 0DU-30 246 F-○○○ 50 KU-1DU-72 250 SW-16 251 0DU-30-1.5 246 FB900 217 KU-1DU-30 250 SW-19 255 0DU-415 246 FLL-M15 258 KU-1DU-60 250 SW-27 255 0DU-60-1.5 246 FLL-M15-0.75 258 KU-2DU-10 254 T51 110 0DU-90-1 246 FLL-M15-1.0 258 KU-2DU-12 254 T51A 110 0DU-90-2 246 FLL-M15-1.4 258 KU-2DU-65 254 T51AHR 118 OGE 245 FLL-M15-2.0 258 M1600 41 T51HR 116 0GE-25 245 FLL-M15-3.0 258 M2115 42 T51SL 112 0GS-14PT 245 FLL-M15-4.0 258 M2120 42 T52 121 0GS-14PT 245 FLL-M15-ST 258 M2125 43 T52A 122 0WV-1 245 G-○○○ 50 M2130 43 T52B 123 0WV-2 245 H-○○○ 52 M2253 8～11 T52BA 124 0WV-4 245 H1000-1.4 258 M2254 16～19 T67 113 0YV 245 H1000-2.0 258 M2263 20～23 T67A 114 A-○○○ 48 H1000-3.0 258 M2265 24～27 T67SL 114 A51 108 H1000-4.0 258 M2268 28～31 TAL51AHR 117 A51A 108 H450-0.75 258 M2273 32～34 TAL51HR 115 AFA 88 H450-1.0 258 M2283 35～37 TAL51NR 109 AJR012011 232 H450-1.4 258 M2285 38～40 TC51AHR 118 AJR012013 233 H450-2.0 258 M2353 12～15 TC51HR 116 AJR012014 233 H450-3.0 258 MCEX○○○○○ 82 TC51NR 109 BA5252S 48 H450-4.0 258 MCMT○○○○○ 82 TCEW○○○○○ 83 BAR52S 48 HA-○○○○ 48 MSR01 234 TCEX○○○○○ 83 BB5252S 48 HB-○○○○ 48 MSR01C 235 TCMT○○○○○ 83 BBR52S 48 HC-○○○○ 48 MDT-○○○ 51 TP400 153 BC5252S 48 HD-○○○○ 49 MT○○ 259 TU-○○ 89 BC904 217 HE-○○○○ 49 MV60 192 TUB-○○○○○ 92 BCR52S 48 HF-○○○○ 50 MV60-C 192 TUH-○○○○○ 90 BD4545P 49 HG-○○○○ 50 MV90 191 TUH-MT-○○○ 93 BD6060P 49 HPT2017 115 MV90-C 191 TUHW-○○○○ 91 BDR45P 49 HPT2117 120 MV120 183 VB-3-38 255 BDR60P 49 J-○○○○ 53 MV120-C 183 VB-3-38PT 255 BE4545P 49 JET-75 210～211 NACRO 020B 148 VB-3-38-BS 255 BE6060P 49 JET-75MT 212 NACRO 020V60 150 VB-3-38PT-BS 255 BER45P 49 JW-○○○○ 54 NACRO 020V90 149 赤字：新追加アイテム BER60P 49 KH-12 253 NACRO 020V120 150 BF 203 KH-12SS 253 NACRO 030 148 BF4545P 50 KH-14 253 NACRO 040 149 BF6060P 50 KH-14SS 249 ND13 218 BFR45P 50 KH-18 249 SETNo.1～No.7 62 BFR60P 50 KH-38 253 NSS 228

ミラ－ INDEX 型　番 形 状 仕　様 ページ MEGAドリルリーマー H7 M2253 3ｘφD 外部給油 8～11 3ｘφD 外部給油 M2353 12～15 同径シャンク 5ｘφD 外部給油 M2254 16～19 同径シャンク M2263 3ｘφD 内部給油 20～23 M2265 5ｘφD 内部給油 24～27 M2268 8ｘφD 内部給油 28～31 MEGAドリルリーマー HARD (高硬度材加工用) M2273 3ｘφD 外部給油 32～34 M2283 3ｘφD 内部給油 35～37 M2285 5ｘφD 内部給油 38～40 MEGA ハードドリル (高硬度材加工用) M1600 4ｘφD 外部給油 41 MEGA ディープドリル (深穴加工用) M2115 15ｘφD 内部給油 42 M2120 20ｘφD 内部給油 42 M2125 25ｘφD 内部給油 43 M2130 30ｘφD 内部給油 43 7 MILLER ミラー

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2253 3xφD 外部給油 切削条件表44ページ ●鋼からステンレスまでの幅広い材料に、高精度なツ－リングと水溶性切削油剤の使用でH7精度を一発加工。 ●ドリルとリ－マ－の計6枚切れ刃によるMEGAドリルリ－マ－独特のボディ設計により、真円度・円筒度・面粗度を一発で高精度な穴に 　仕上げる為、工程の削減及び加工時間の短縮が可能です。 ●ドリル先端のチゼル部が非常に小さく加工ワ－クに食い付きやすい為、センタリング無しでも穴位置精度は良好です。 ●刃先先端のみの再研磨・再コ－ティングが可能です。 φD φd h6 L 直径許容差 超微粒子 MxF 右ねじれ 先端角 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 庫 区 型 番 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) * M2253-2.97 2.97 15 55 4 * M2253-4.99 4.99 28 66 6 * M2253-2.98 2.98 15 55 4 * M2253-5.0 5 28 66 6 * M2253-2.99 2.99 15 55 4 * M2253-5.01 5.01 28 66 6 * M2253-3.0 3 15 55 4 * M2253-5.02 5.02 28 66 6 * M2253-3.01 3.01 15 55 4 * M2253-5.03 5.03 28 66 6 * M2253-3.02 3.02 15 55 4 △ M2253-5.04 5.04 28 66 6 * M2253-3.03 3.03 15 55 4 △ M2253-5.05 5.05 28 66 6 △ M2253-3.04 3.04 15 55 4 * M2253-5.1 5.1 28 66 6 △ M2253-3.05 3.05 15 55 4 * M2253-5.2 5.2 28 66 6 * M2253-3.1 3.1 18 60 4 * M2253-5.3 5.3 28 66 6 * M2253-3.2 3.2 18 60 4 * M2253-5.4 5.4 28 66 6 * M2253-3.3 3.3 18 60 4 * M2253-5.5 5.5 28 66 6 * M2253-3.4 3.4 18 60 4 * M2253-5.6 5.6 28 66 6 * M2253-3.5 3.5 18 60 4 * M2253-5.7 5.7 28 66 6 * M2253-3.6 3.6 18 60 4 * M2253-5.8 5.8 28 66 6 * M2253-3.7 3.7 18 60 4 * M2253-5.9 5.9 28 66 6 * M2253-3.8 3.8 20 62 4 △ M2253-5.95 5.95 34 79 6 * M2253-3.9 3.9 20 62 4 △ M2253-5.96 5.96 34 79 6 △ M2253-3.95 3.95 24 66 6 * M2253-5.97 5.97 34 79 6 △ M2253-3.96 3.96 24 66 6 * M2253-5.98 5.98 34 79 6 * M2253-3.97 3.97 24 66 6 * M2253-5.99 5.99 34 79 6 * M2253-3.98 3.98 24 66 6 * M2253-6.0 6 34 79 6 * M2253-3.99 3.99 24 66 6 * M2253-6.01 6.01 34 79 6 * M2253-4.0 4 24 66 6 * M2253-6.02 6.02 34 79 6 * M2253-4.01 4.01 24 66 6 * M2253-6.03 6.03 34 79 6 * M2253-4.02 4.02 24 66 6 △ M2253-6.04 6.04 34 79 6 * M2253-4.03 4.03 24 66 6 △ M2253-6.05 6.05 34 79 6 △ M2253-4.04 4.04 24 66 6 * M2253-6.1 6.1 34 79 8 △ M2253-4.05 4.05 24 66 6 * M2253-6.2 6.2 34 79 8 * M2253-4.1 4.1 24 66 6 * M2253-6.3 6.3 34 79 8 * M2253-4.2 4.2 24 66 6 * M2253-6.4 6.4 34 79 8 * M2253-4.3 4.3 24 66 6 * M2253-6.5 6.5 34 79 8 * M2253-4.4 4.4 24 66 6 * M2253-6.6 6.6 34 79 8 * M2253-4.5 4.5 24 66 6 * M2253-6.7 6.7 34 79 8 * M2253-4.6 4.6 24 66 6 * M2253-6.8 6.8 34 79 8 * M2253-4.7 4.7 24 66 6 * M2253-6.9 6.9 34 79 8 * M2253-4.8 4.8 28 66 6 △ M2253-6.95 6.95 34 79 8 * M2253-4.9 4.9 28 66 6 △ M2253-6.96 6.96 34 79 8 △ M2253-4.95 4.95 28 66 6 * M2253-6.97 6.97 34 79 8 △ M2253-4.96 4.96 28 66 6 * M2253-6.98 6.98 34 79 8 * M2253-4.97 4.97 28 66 6 * M2253-6.99 6.99 34 79 8 * M2253-4.98 4.98 28 66 6 * M2253-7.0 7 34 79 8 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 200～ HRC HRC HRC 型番 200HB ～200HB ～200HB 180～ HRC HRC 220HB 250HB ～35 ～35 35～45 45～50 50～65 8 M2253 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ MILLER ミラー 140°

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2253 3xφD 外部給油 切削条件表44ページ 超微粒子 MxF 右ねじれ 先端角 直径許容差 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 庫 区 型 番 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) * M2253-7.01 7.01 34 79 8 * M2253- 9.7 9.7 47 89 10 * M2253-7.02 7.02 34 79 8 * M2253- 9.8 9.8 47 89 10 * M2253-7.03 7.03 34 79 8 * M2253- 9.9 9.9 47 89 10 △ M2253-7.04 7.04 34 79 8 △ M2253- 9.95 9.95 47 89 10 △ M2253-7.05 7.05 34 79 8 △ M2253- 9.96 9.96 47 89 10 * M2253-7.1 7.1 34 79 8 * M2253- 9.97 9.97 47 89 10 * M2253-7.2 7.2 34 79 8 * M2253- 9.98 9.98 47 89 10 * M2253-7.3 7.3 34 79 8 * M2253- 9.99 9.99 47 89 10 △ M2253-7.35 7.35 34 79 8 * M2253-10.0 10 47 89 10 * M2253-7.4 7.4 34 79 8 * M2253-10.01 10.01 47 89 10 * M2253-7.5 7.5 34 79 8 * M2253-10.02 10.02 47 89 10 * M2253-7.6 7.6 34 79 8 * M2253-10.03 10.03 47 89 10 * M2253-7.7 7.7 34 79 8 △ M2253-10.04 10.04 47 89 10 * M2253-7.8 7.8 34 79 8 △ M2253-10.05 10.05 47 89 10 * M2253-7.9 7.9 34 79 8 * M2253-10.1 10.1 55 102 12 △ M2253-7.95 7.95 34 79 8 * M2253-10.2 10.2 55 102 12 △ M2253-7.96 7.96 34 79 8 * M2253-10.3 10.3 55 102 12 * M2253-7.97 7.97 34 79 8 * M2253-10.4 10.4 55 102 12 * M2253-7.98 7.98 34 79 8 * M2253-10.5 10.5 55 102 12 * M2253-7.99 7.99 34 79 8 * M2253-10.6 10.6 55 102 12 * M2253-8.0 8 34 79 8 * M2253-10.7 10.7 55 102 12 * M2253-8.01 8.01 34 79 8 * M2253-10.8 10.8 55 102 12 * M2253-8.02 8.02 34 79 8 * M2253-10.9 10.9 55 102 12 * M2253-8.03 8.03 34 79 8 △ M2253-10.95 10.95 55 102 12 △ M2253-8.04 8.04 34 79 8 △ M2253-10.96 10.96 55 102 12 △ M2253-8.05 8.05 34 79 8 * M2253-10.97 10.97 55 102 12 * M2253-8.1 8.1 47 89 10 * M2253-10.98 10.98 55 102 12 * M2253-8.2 8.2 47 89 10 * M2253-10.99 10.99 55 102 12 * M2253-8.3 8.3 47 89 10 * M2253-11.0 11 55 102 12 * M2253-8.4 8.4 47 89 10 * M2253-11.01 11.01 55 102 12 * M2253-8.5 8.5 47 89 10 * M2253-11.02 11.02 55 102 12 * M2253-8.6 8.6 47 89 10 * M2253-11.03 11.03 55 102 12 * M2253-8.7 8.7 47 89 10 △ M2253-11.04 11.04 55 102 12 * M2253-8.8 8.8 47 89 10 △ M2253-11.05 11.05 55 102 12 * M2253-8.9 8.9 47 89 10 * M2253-11.1 11.1 55 102 12 △ M2253-8.95 8.95 47 89 10 * M2253-11.2 11.2 55 102 12 △ M2253-8.96 8.96 47 89 10 * M2253-11.3 11.3 55 102 12 * M2253-8.97 8.97 47 89 10 △ M2253-11.35 11.35 55 102 12 * M2253-8.98 8.98 47 89 10 * M2253-11.4 11.4 55 102 12 * M2253-8.99 8.99 47 89 10 * M2253-11.5 11.5 55 102 12 * M2253-9.0 9 47 89 10 * M2253-11.6 11.6 55 102 12 * M2253-9.01 9.01 47 89 10 * M2253-11.7 11.7 55 102 12 * M2253-9.02 9.02 47 89 10 * M2253-11.8 11.8 55 102 12 * M2253-9.03 9.03 47 89 10 * M2253-11.9 11.9 55 102 12 △ M2253-9.04 9.04 47 89 10 △ M2253-11.95 11.95 55 102 12 △ M2253-9.05 9.05 47 89 10 △ M2253-11.96 11.96 55 102 12 * M2253-9.1 9.1 47 89 10 * M2253-11.97 11.97 55 102 12 * M2253-9.2 9.2 47 89 10 * M2253-11.98 11.98 55 102 12 * M2253-9.3 9.3 47 89 10 * M2253-11.99 11.99 55 102 12 △ M2253-9.35 9.35 47 89 10 * M2253-12.0 12 55 102 12 * M2253-9.4 9.4 47 89 10 * M2253-12.01 12.01 55 102 12 * M2253-9.5 9.5 47 89 10 * M2253-12.02 12.02 55 102 12 * M2253-9.6 9.6 47 89 10 * M2253-12.03 12.03 55 102 12 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 200～ HRC HRC HRC 型番 200HB ～200HB ～200HB 180～ HRC HRC 220HB 250HB ～35 ～35 35～45 45～50 50～65 M2253 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ 9 MILLER ミラー

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2253 3xφD 外部給油 切削条件表44ページ 超微粒子 MxF 右ねじれ 先端角 直径許容差 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 区 型 番 庫 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) △ M2253-12.04 12.04 55 102 12 △ M2253-15.1 15.1 65 115 16 △ M2253-12.05 12.05 55 102 12 △ M2253-15.2 15.2 65 115 16 * M2253-12.1 12.1 60 107 14 △ M2253-15.25 15.25 65 115 16 * M2253-12.2 12.2 60 107 14 △ M2253-15.3 15.3 65 115 16 * M2253-12.3 12.3 60 107 14 △ M2253-15.4 15.4 65 115 16 * M2253-12.4 12.4 60 107 14 * M2253-15.5 15.5 65 115 16 * M2253-12.5 12.5 60 107 14 △ M2253-15.6 15.6 65 115 16 * M2253-12.6 12.6 60 107 14 △ M2253-15.7 15.7 65 115 16 * M2253-12.7 12.7 60 107 14 △ M2253-15.8 15.8 65 115 16 * M2253-12.8 12.8 60 107 14 △ M2253-15.9 15.9 65 115 16 * M2253-12.9 12.9 60 107 14 △ M2253-15.97 15.97 65 115 16 △ M2253-12.95 12.95 60 107 14 △ M2253-15.98 15.98 65 115 16 △ M2253-12.96 12.96 60 107 14 △ M2253-15.99 15.99 65 115 16 * M2253-12.97 12.97 60 107 14 * M2253-16.0 16 65 115 16 * M2253-12.98 12.98 60 107 14 △ M2253-16.01 16.01 65 115 16 * M2253-12.99 12.99 60 107 14 △ M2253-16.02 16.02 65 115 16 * M2253-13.0 13 60 107 14 △ M2253-16.03 16.03 65 115 16 * M2253-13.01 13.01 60 107 14 △ M2253-16.1 16.1 73 123 18 * M2253-13.02 13.02 60 107 14 △ M2253-16.2 16.2 73 123 18 * M2253-13.03 13.03 60 107 14 △ M2253-16.3 16.3 73 123 18 △ M2253-13.1 13.1 60 107 14 △ M2253-16.4 16.4 73 123 18 △ M2253-13.2 13.2 60 107 14 * M2253-16.5 16.5 73 123 18 △ M2253-13.25 13.25 60 107 14 △ M2253-16.6 16.6 73 123 18 △ M2253-13.3 13.3 60 107 14 △ M2253-16.7 16.7 73 123 18 △ M2253-13.4 13.4 60 107 14 △ M2253-16.8 16.8 73 123 18 * M2253-13.5 13.5 60 107 14 △ M2253-16.9 16.9 73 123 18 △ M2253-13.6 13.6 60 107 14 △ M2253-16.97 16.97 73 123 18 △ M2253-13.7 13.7 60 107 14 △ M2253-16.98 16.98 73 123 18 △ M2253-13.8 13.8 60 107 14 △ M2253-16.99 16.99 73 123 18 △ M2253-13.9 13.9 60 107 14 * M2253-17.0 17 73 123 18 △ M2253-13.97 13.97 60 107 14 △ M2253-17.01 17.01 73 123 18 △ M2253-13.98 13.98 60 107 14 △ M2253-17.02 17.02 73 123 18 △ M2253-13.99 13.99 60 107 14 △ M2253-17.03 17.03 73 123 18 * M2253-14.0 14 60 107 14 △ M2253-17.1 17.1 73 123 18 △ M2253-14.01 14.01 60 107 14 △ M2253-17.2 17.2 73 123 18 △ M2253-14.02 14.02 60 107 14 △ M2253-17.25 17.25 73 123 18 △ M2253-14.03 14.03 60 107 14 △ M2253-17.3 17.3 73 123 18 △ M2253-14.1 14.1 65 115 16 △ M2253-17.4 17.4 73 123 18 △ M2253-14.2 14.2 65 115 16 * M2253-17.5 17.5 73 123 18 △ M2253-14.3 14.3 65 115 16 △ M2253-17.6 17.6 73 123 18 △ M2253-14.4 14.4 65 115 16 △ M2253-17.7 17.7 73 123 18 * M2253-14.5 14.5 65 115 16 △ M2253-17.8 17.8 73 123 18 △ M2253-14.6 14.6 65 115 16 △ M2253-17.9 17.9 73 123 18 △ M2253-14.7 14.7 65 115 16 △ M2253-17.97 17.97 73 123 18 △ M2253-14.8 14.8 65 115 16 △ M2253-17.98 17.98 73 123 18 △ M2253-14.9 14.9 65 115 16 △ M2253-17.99 17.99 73 123 18 △ M2253-14.97 14.97 65 115 16 * M2253-18.0 18 73 123 18 △ M2253-14.98 14.98 65 115 16 △ M2253-18.01 18.01 73 123 18 △ M2253-14.99 14.99 65 115 16 △ M2253-18.02 18.02 73 123 18 * M2253-15.0 15 65 115 16 △ M2253-18.03 18.03 73 123 18 △ M2253-15.01 15.01 65 115 16 △ M2253-18.1 18.1 79 131 20 △ M2253-15.02 15.02 65 115 16 △ M2253-18.2 18.2 79 131 20 △ M2253-15.03 15.03 65 115 16 △ M2253-18.3 18.3 79 131 20 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 200HB ～200HB ～200HB 180～ 200～ HRC HRC HRC HRC HRC 型番 220HB 250HB ～35 ～35 35～45 45～50 50～65 10 M2253 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ MILLER ミラー

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2253 3xφD 外部給油 切削条件表44ページ 超微粒子 MxF 右ねじれ 先端角 直径許容差 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 庫 区 型 番 分 (φD) (　) (Ｌ) (φd) △ M2253-18.4 18.4 79 131 20 * M2253-18.5 18.5 79 131 20 △ M2253-18.6 18.6 79 131 20 △ M2253-18.7 18.7 79 131 20 △ M2253-18.8 18.8 79 131 20 △ M2253-18.9 18.9 79 131 20 △ M2253-18.97 18.97 79 131 20 △ M2253-18.98 18.98 79 131 20 △ M2253-18.99 18.99 79 131 20 * M2253-19.0 19.0 79 131 20 △ M2253-19.01 19.01 79 131 20 △ M2253-19.02 19.02 79 131 20 △ M2253-19.03 19.03 79 131 20 △ M2253-19.1 19.1 79 131 20 △ M2253-19.2 19.2 79 131 20 △ M2253-19.25 19.25 79 131 20 △ M2253-19.3 19.3 79 131 20 △ M2253-19.4 19.4 79 131 20 * M2253-19.5 19.5 79 131 20 △ M2253-19.6 19.6 79 131 20 △ M2253-19.7 19.7 79 131 20 △ M2253-19.8 19.8 79 131 20 △ M2253-19.9 19.9 79 131 20 △ M2253-19.97 19.97 79 131 20 △ M2253-19.98 19.98 79 131 20 △ M2253-19.99 19.99 79 131 20 * M2253-20.0 20 79 131 20 △ M2253-20.01 20.01 79 131 20 △ M2253-20.02 20.02 79 131 20 △ M2253-20.03 20.03 79 131 20 △ M2253-20.5 20.5 93 151 25 △ M2253-21.0 21 93 151 25 △ M2253-21.5 21.5 93 151 25 △ M2253-22.0 22 93 151 25 △ M2253-22.2 22.2 96 153 25 △ M2253-22.5 22..5 96 153 25 △ M2253-23.0 23 96 153 25 △ M2253-23.2 23.2 96 153 25 △ M2253-23.5 23.5 96 153 25 △ M2253-24.0 24 96 153 25 △ M2253-24.5 24.5 96 153 25 △ M2253-25.0 25 96 153 25 △ M2253-25.5 25.5 120 185 32 △ M2253-26.0 26 120 185 32 △ M2253-26.5 26.5 120 185 32 △ M2253-27.0 27 120 185 32 △ M2253-27.5 27.5 120 185 32 △ M2253-28.0 28 120 185 32 △ M2253-28.2 28.2 120 185 32 △ M2253-28.5 28.5 120 185 32 △ M2253-29.0 29 120 185 32 △ M2253-29.5 29.5 120 185 32 △ M2253-30.0 30 120 185 32 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 200HB ～200HB ～200HB 180～ 200～ HRC HRC HRC HRC HRC 型番 220HB 250HB ～35 ～35 35～45 45～50 50～65 M2253 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ 11 MILLER ミラー

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2353 3xφD 外部給油 同径シャンク 切削条件表44ページ ●鋼からステンレスまでの幅広い材料に、高精度なツ－リングと水溶性切削油剤の使用でH7精度を一発加工。 ●ドリルとリ－マ－の計6枚切れ刃によるMEGAドリルリ－マ－独特のボディ設計により、真円度・円筒度・面粗度を一発で高精度な穴に 　仕上げる為、工程の削減及び加工時間の短縮が可能です。 ●ドリル先端のチゼル部が非常に小さく加工ワ－クに食い付きやすい為、センタリング無しでも穴位置精度は良好です。 ●刃先先端のみの再研磨・再コ－ティングが可能です。 φD φd h6 L MxF 先端角 直径許容差 超微粒子 右ねじれ 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 庫 区 型 番 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) △ M2353-2.97 2.97 15 55 3 * M2353-4.99 4.99 28 66 5 △ M2353-2.98 2.98 15 55 3 * M2353-5.0 5 28 66 5 △ M2353-2.99 2.99 15 55 3 * M2353-5.01 5.01 28 66 5 △ M2353-3.0 3 15 55 3 * M2353-5.02 5.02 28 66 5 △ M2353-3.01 3.01 15 55 3 * M2353-5.03 5.03 28 66 5 △ M2353-3.02 3.02 15 55 3 △ M2353-5.04 5.04 28 66 5 △ M2353-3.03 3.03 15 55 3 △ M2353-5.05 5.05 28 66 5 △ M2353-3.04 3.04 15 55 3 △ M2353-5.1 5.1 28 66 5.1 △ M2353-3.05 3.05 15 55 3 △ M2353-5.2 5.2 28 66 5.2 △ M2353-3.1 3.1 18 60 3.1 △ M2353-5.3 5.3 28 66 5.3 △ M2353-3.2 3.2 18 60 3.2 △ M2353-5.4 5.4 28 66 5.4 △ M2353-3.3 3.3 18 60 3.3 △ M2353-5.5 5.5 28 66 5.5 △ M2353-3.4 3.4 18 60 3.4 △ M2353-5.6 5.6 28 66 5.6 △ M2353-3.5 3.5 18 60 3.5 △ M2353-5.7 5.7 28 66 5.7 △ M2353-3.6 3.6 18 60 3.6 △ M2353-5.8 5.8 28 66 5.8 △ M2353-3.7 3.7 18 60 3.7 △ M2353-5.9 5.9 28 66 5.9 △ M2353-3.8 3.8 20 62 3.8 △ M2353-5.95 5.95 28 66 6 △ M2353-3.9 3.9 20 62 3.9 △ M2353-5.96 5.96 28 66 6 △ M2353-3.95 3.95 24 66 4 * M2353-5.97 5.97 28 66 6 △ M2353-3.96 3.96 24 66 4 * M2353-5.98 5.98 28 66 6 * M2353-3.97 3.97 24 66 4 * M2353-5.99 5.99 28 66 6 * M2353-3.98 3.98 24 66 4 * M2353-6.0 6 28 66 6 * M2353-3.99 3.99 24 66 4 * M2353-6.01 6.01 28 66 6 * M2353-4.0 4 24 66 4 * M2353-6.02 6.02 28 66 6 * M2353-4.01 4.01 24 66 4 * M2353-6.03 6.03 28 66 6 * M2353-4.02 4.02 24 66 4 △ M2353-6.04 6.04 28 66 6 * M2353-4.03 4.03 24 66 4 △ M2353-6.05 6.05 28 66 6 △ M2353-4.04 4.04 24 66 4 △ M2353-6.1 6.1 34 79 6.1 △ M2353-4.05 4.05 24 66 4 △ M2353-6.2 6.2 34 79 6.2 △ M2353-4.1 4.1 24 66 4.1 △ M2353-6.3 6.3 34 79 6.3 △ M2353-4.2 4.2 24 66 4.2 △ M2353-6.4 6.4 34 79 6.4 △ M2353-4.3 4.3 24 66 4.3 △ M2353-6.5 6.5 34 79 6.5 △ M2353-4.4 4.4 24 66 4.4 △ M2353-6.6 6.6 34 79 6.6 △ M2353-4.5 4.5 24 66 4.5 △ M2353-6.7 6.7 34 79 6.7 △ M2353-4.6 4.6 24 66 4.6 △ M2353-6.8 6.8 34 79 6.8 △ M2353-4.7 4.7 24 66 4.7 △ M2353-6.9 6.9 34 79 6.9 △ M2353-4.8 4.8 28 66 4.8 △ M2353-6.95 6.95 34 79 7 △ M2353-4.9 4.9 28 66 4.9 △ M2353-6.96 6.96 34 79 7 △ M2353-4.95 4.95 28 66 5 * M2353-6.97 6.97 34 79 7 △ M2353-4.96 4.96 28 66 5 * M2353-6.98 6.98 34 79 7 * M2353-4.97 4.97 28 66 5 * M2353-6.99 6.99 34 79 7 * M2353-4.98 4.98 28 66 5 * M2353-7.0 7 34 79 7 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ HRC HRC HRC HRC HRC 型番 200HB ～200HB ～200HB 180～ 200～ 220HB 250HB ～35 ～35 35～45 45～50 50～65 12 M2353 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ MILLER ミラー 140°

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2353 3xφD 外部給油 同径シャンク 切削条件表44ページ 直径許容差 超微粒子 MxF 右ねじれ 先端角 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 庫 区 型 番 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) * M2353-7.01 7.01 34 79 7 △ M2353- 9.7 9.7 47 89 9.7 * M2353-7.02 7.02 34 79 7 △ M2353- 9.8 9.8 47 89 9.8 * M2353-7.03 7.03 34 79 7 △ M2353- 9.9 9.9 47 89 9.9 △ M2353-7.04 7.04 34 79 7 △ M2353- 9.95 9.95 47 102 10 △ M2353-7.05 7.05 34 79 7 △ M2353- 9.96 9.96 47 102 10 △ M2353-7.1 7.1 34 79 7.1 * M2353- 9.97 9.97 47 102 10 △ M2353-7.2 7.2 34 79 7.2 * M2353- 9.98 9.98 47 102 10 △ M2353-7.3 7.3 34 79 7.3 * M2353- 9.99 9.99 47 102 10 △ M2353-7.35 7.35 34 79 7.4 * M2353-10.0 10 47 102 10 △ M2353-7.4 7.4 34 79 7.4 * M2353-10.01 10.01 47 102 10 △ M2353-7.5 7.5 34 79 7.5 * M2353-10.02 10.02 47 102 10 △ M2353-7.6 7.6 34 79 7.6 * M2353-10.03 10.03 47 102 10 △ M2353-7.7 7.7 34 79 7.7 △ M2353-10.04 10.04 47 102 10 △ M2353-7.8 7.8 34 79 7.8 △ M2353-10.05 10.05 47 102 10 △ M2353-7.9 7.9 34 79 7.9 △ M2353-10.1 10.1 55 102 10.1 △ M2353-7.95 7.95 34 89 8 △ M2353-10.2 10.2 55 102 10.2 △ M2353-7.96 7.96 34 89 8 △ M2353-10.3 10.3 55 102 10.3 * M2353-7.97 7.97 34 89 8 △ M2353-10.4 10.4 55 102 10.4 * M2353-7.98 7.98 34 89 8 △ M2353-10.5 10.5 55 102 10.5 * M2353-7.99 7.99 34 89 8 △ M2353-10.6 10.6 55 102 10.6 * M2353-8.0 8 34 89 8 △ M2353-10.7 10.7 55 102 10.7 * M2353-8.01 8.01 34 89 8 △ M2353-10.8 10.8 55 102 10.8 * M2353-8.02 8.02 34 89 8 △ M2353-10.9 10.9 55 102 10.9 * M2353-8.03 8.03 34 89 8 △ M2353-10.95 10.95 55 102 11 △ M2353-8.04 8.04 34 89 8 △ M2353-10.96 10.96 55 102 11 △ M2353-8.05 8.05 34 89 8 * M2353-10.97 10.97 55 102 11 △ M2353-8.1 8.1 47 89 8.1 * M2353-10.98 10.98 55 102 11 △ M2353-8.2 8.2 47 89 8.2 * M2353-10.99 10.99 55 102 11 △ M2353-8.3 8.3 47 89 8.3 * M2353-11.0 11 55 102 11 △ M2353-8.4 8.4 47 89 8.4 * M2353-11.01 11.01 55 102 11 △ M2353-8.5 8.5 47 89 8.5 * M2353-11.02 11.02 55 102 11 △ M2353-8.6 8.6 47 89 8.6 * M2353-11.03 11.03 55 102 11 △ M2353-8.7 8.7 47 89 8.7 △ M2353-11.04 11.04 55 102 11 △ M2353-8.8 8.8 47 89 8.8 △ M2353-11.05 11.05 55 102 11 △ M2353-8.9 8.9 47 89 8.9 △ M2353-11.1 11.1 55 102 11.1 △ M2353-8.95 8.95 47 89 9 △ M2353-11.2 11.2 55 102 11.2 △ M2353-8.96 8.96 47 89 9 △ M2353-11.3 11.3 55 102 11.3 * M2353-8.97 8.97 47 89 9 △ M2353-11.35 11.35 55 102 11.4 * M2353-8.98 8.98 47 89 9 △ M2353-11.4 11.4 55 102 11.4 * M2353-8.99 8.99 47 89 9 △ M2353-11.5 11.5 55 102 11.5 * M2353-9.0 9 47 89 9 △ M2353-11.6 11.6 55 102 11.6 * M2353-9.01 9.01 47 89 9 △ M2353-11.7 11.7 55 102 11.7 * M2353-9.02 9.02 47 89 9 △ M2353-11.8 11.8 55 102 11.8 * M2353-9.03 9.03 47 89 9 △ M2353-11.9 11.9 55 102 11.9 △ M2353-9.04 9.04 47 89 9 △ M2353-11.95 11.95 55 107 12 △ M2353-9.05 9.05 47 89 9 △ M2353-11.96 11.96 55 107 12 △ M2353-9.1 9.1 47 89 9.1 * M2353-11.97 11.97 55 107 12 △ M2353-9.2 9.2 47 89 9.2 * M2353-11.98 11.98 55 107 12 △ M2353-9.3 9.3 47 89 9.3 * M2353-11.99 11.99 55 107 12 △ M2353-9.35 9.35 47 89 9.4 * M2353-12.0 12 55 107 12 △ M2353-9.4 9.4 47 89 9.4 * M2353-12.01 12.01 55 107 12 △ M2353-9.5 9.5 47 89 9.5 * M2353-12.02 12.02 55 107 12 △ M2353-9.6 9.6 47 89 9.6 * M2353-12.03 12.03 55 107 12 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 200HB ～200HB ～200HB 180～ 200～ HRC HRC HRC HRC HRC 型番 220HB 250HB ～35 ～35 35～45 45～50 50～65 M2353 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ 13 MILLER ミラー

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2353 3xφD 外部給油 同径シャンク 切削条件表44ページ 直径許容差 超微粒子 MxF 右ねじれ 先端角 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 区 型 番 庫 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) △ M2353-12.04 12.04 55 107 12 △ M2353-15.1 15.1 65 115 16 △ M2353-12.05 12.05 55 107 12 △ M2353-15.2 15.2 65 115 16 △ M2353-12.1 12.1 60 107 12.1 △ M2353-15.25 15.25 65 115 16 △ M2353-12.2 12.2 60 107 12.2 △ M2353-15.3 15.3 65 115 16 △ M2353-12.3 12.3 60 107 12.3 △ M2353-15.4 15.4 65 115 16 △ M2353-12.4 12.4 60 107 12.4 △ M2353-15.5 15.5 65 133 16 △ M2353-12.5 12.5 60 107 12.5 △ M2353-15.6 15.6 65 115 16 △ M2353-12.6 12.6 60 107 12.6 △ M2353-15.7 15.7 65 115 16 △ M2353-12.7 12.7 60 107 12.7 △ M2353-15.8 15.8 65 115 16 △ M2353-12.8 12.8 60 107 12.8 △ M2353-15.9 15.9 65 115 16 △ M2353-12.9 12.9 60 107 12.9 * M2353-15.97 15.97 65 115 16 △ M2353-12.95 12.95 60 107 13 * M2353-15.98 15.98 65 115 16 △ M2353-12.96 12.96 60 107 13 * M2353-15.99 15.99 65 115 16 * M2353-12.97 12.97 60 107 13 * M2353-16.0 16 65 133 16 * M2353-12.98 12.98 60 107 13 * M2353-16.01 16.01 65 115 16 * M2353-12.99 12.99 60 107 13 * M2353-16.02 16.02 65 115 16 * M2353-13.0 13 60 107 13 * M2353-16.03 16.03 65 115 16 * M2353-13.01 13.01 60 107 13 △ M2353-16.1 16.1 73 123 18 * M2353-13.02 13.02 60 107 13 △ M2353-16.2 16.2 73 123 18 * M2353-13.03 13.03 60 107 13 △ M2353-16.3 16.3 73 123 18 △ M2353-13.1 13.1 60 107 14 △ M2353-16.4 16.4 73 123 18 △ M2353-13.2 13.2 60 107 14 △ M2353-16.5 16.5 73 143 18 △ M2353-13.25 13.25 60 107 14 △ M2353-16.6 16.6 73 123 18 △ M2353-13.3 13.3 60 107 14 △ M2353-16.7 16.7 73 123 18 △ M2353-13.4 13.4 60 107 14 △ M2353-16.8 16.8 73 123 18 △ M2353-13.5 13.5 60 124 14 △ M2353-16.9 16.9 73 123 18 △ M2353-13.6 13.6 60 107 14 * M2353-16.97 16.97 73 123 18 △ M2353-13.7 13.7 60 107 14 * M2353-16.98 16.98 73 123 18 △ M2353-13.8 13.8 60 107 14 * M2353-16.99 16.99 73 123 18 △ M2353-13.9 13.9 60 107 14 * M2353-17.0 17 73 143 18 * M2353-13.97 13.97 60 107 14 * M2353-17.01 17.01 73 123 18 * M2353-13.98 13.98 60 107 14 * M2353-17.02 17.02 73 123 18 * M2353-13.99 13.99 60 107 14 * M2353-17.03 17.03 73 123 18 * M2353-14.0 14 60 124 14 △ M2353-17.1 17.1 73 123 18 * M2353-14.01 14.01 60 107 14 △ M2353-17.2 17.2 73 123 18 * M2353-14.02 14.02 60 107 14 △ M2353-17.25 17.25 73 123 18 * M2353-14.03 14.03 60 107 14 △ M2353-17.3 17.3 73 123 18 △ M2353-14.1 14.1 65 115 16 △ M2353-17.4 17.4 73 123 18 △ M2353-14.2 14.2 65 115 16 △ M2353-17.5 17.5 73 143 18 △ M2353-14.3 14.3 65 115 16 △ M2353-17.6 17.6 73 123 18 △ M2353-14.4 14.4 65 115 16 △ M2353-17.7 17.7 73 123 18 △ M2353-14.5 14.5 65 133 16 △ M2353-17.8 17.8 73 123 18 △ M2353-14.6 14.6 65 115 16 △ M2353-17.9 17.9 73 123 18 △ M2353-14.7 14.7 65 115 16 * M2353-17.97 17.97 73 123 18 △ M2353-14.8 14.8 65 115 16 * M2353-17.98 17.98 73 123 18 △ M2353-14.9 14.9 65 115 16 * M2353-17.99 17.99 73 123 18 * M2353-14.97 14.97 65 115 16 * M2353-18.0 18 73 143 18 * M2353-14.98 14.98 65 115 16 * M2353-18.01 18.01 73 123 18 * M2353-14.99 14.99 65 115 16 * M2353-18.02 18.02 73 123 18 * M2353-15.0 15 65 133 16 * M2353-18.03 18.03 73 123 18 * M2353-15.01 15.01 65 115 16 △ M2353-18.1 18.1 79 131 20 * M2353-15.02 15.02 65 115 16 △ M2353-18.2 18.2 79 131 20 * M2353-15.03 15.03 65 115 16 △ M2353-18.3 18.3 79 131 20 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 200HB ～200HB ～200HB 180～ 200～ HRC HRC HRC HRC HRC 型番 220HB 250HB ～35 ～35 35～45 45～50 50～65 14 M2353 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ MILLER ミラー

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2353 3xφD 外部給油 同径シャンク 切削条件表44ページ 超微粒子 MxF 右ねじれ 先端角 直径許容差 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 庫 区 型 番 分 (φD) (　) (Ｌ) (φd) △ M2353-18.4 18.4 79 131 20 △ M2353-18.5 18.5 79 153 20 △ M2353-18.6 18.6 79 131 20 △ M2353-18.7 18.7 79 131 20 △ M2353-18.8 18.8 79 131 20 △ M2353-18.9 18.9 79 131 20 * M2353-18.97 18.97 79 131 20 * M2353-18.98 18.98 79 131 20 * M2353-18.99 18.99 79 131 20 * M2353-19.0 19.0 79 153 20 * M2353-19.01 19.01 79 131 20 * M2353-19.02 19.02 79 131 20 * M2353-19.03 19.03 79 131 20 △ M2353-19.1 19.1 79 131 20 △ M2353-19.2 19.2 79 131 20 △ M2353-19.25 19.25 79 131 20 △ M2353-19.3 19.3 79 131 20 △ M2353-19.4 19.4 79 131 20 △ M2353-19.5 19.5 79 153 20 △ M2353-19.6 19.6 79 131 20 △ M2353-19.7 19.7 79 131 20 △ M2353-19.8 19.8 79 131 20 △ M2353-19.9 19.9 79 131 20 * M2353-19.97 19.97 79 131 20 * M2353-19.98 19.98 79 131 20 * M2353-19.99 19.99 79 131 20 * M2353-20.0 20 79 153 20 * M2353-20.01 20.01 79 131 20 * M2353-20.02 20.02 79 131 20 * M2353-20.03 20.03 79 131 20 △ M2353-20.5 20.5 93 151 25 △ M2353-21.0 21 93 151 25 △ M2353-21.5 21.5 93 151 25 △ M2353-22.0 22 93 151 25 △ M2353-22.2 22.2 96 153 25 △ M2353-22.5 22..5 96 153 25 △ M2353-23.0 23 96 153 25 △ M2353-23.2 23.2 96 153 25 △ M2353-23.5 23.5 96 153 25 △ M2353-24.0 24 96 153 25 △ M2353-24.5 24.5 96 153 25 * M2353-25.0 25 96 153 25 △ M2353-25.5 25.5 120 185 32 △ M2353-26.0 26 120 185 32 △ M2353-26.5 26.5 120 185 32 △ M2353-27.0 27 120 185 32 △ M2353-27.5 27.5 120 185 32 △ M2353-28.0 28 120 185 32 △ M2353-28.2 28.2 120 185 32 △ M2353-28.5 28.5 120 185 32 △ M2353-29.0 29 120 185 32 △ M2353-29.5 29.5 120 185 32 * M2353-30.0 30 120 185 32 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 180～ 200～ HRC 型番 200HB ～200HB ～200HB HRC HRC HRC HRC 220HB 250HB ～35 ～35 35～45 45～50 50～65 M2353 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ 15 MILLER ミラー

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2254 5xφD 外部給油 同径シャンク 切削条件表44ページ ●鋼からステンレスまでの幅広い材料に、高精度なツ－リングと水溶性切削油剤の使用でH7精度を一発加工。 ●ドリルとリ－マ－の計6枚切れ刃によるMEGAドリルリ－マ－独特のボディ設計により、真円度・円筒度・面粗度を一発で高精度な穴に 　仕上げる為、工程の削減及び加工時間の短縮が可能です。 ●ドリル先端のチゼル部が非常に小さく加工ワ－クに食い付きやすい為、センタリング無しでも穴位置精度は良好です。 ●刃先先端のみの再研磨・再コ－ティングが可能です。 φD φd h6 L 直径許容差 超微粒子 MxF 右ねじれ 先端角 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 庫 区 型 番 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) * M2254-2.97 2.97 28 66 3 * M2254-4.99 4.99 44 82 5 * M2254-2.98 2.98 28 66 3 * M2254-5.0 5 44 82 5 * M2254-2.99 2.99 28 66 3 * M2254-5.01 5.01 44 82 5 * M2254-3.0 3 28 66 3 * M2254-5.02 5.02 44 82 5 * M2254-3.01 3.01 28 66 3 * M2254-5.03 5.03 44 82 5 * M2254-3.02 3.02 28 66 3 △ M2254-5.04 5.04 44 82 5 * M2254-3.03 3.03 28 66 3 △ M2254-5.05 5.05 44 82 5 △ M2254-3.04 3.04 28 66 3 * M2254-5.1 5.1 44 82 5.1 △ M2254-3.05 3.05 28 66 3 * M2254-5.2 5.2 44 82 5.2 * M2254-3.1 3.1 28 66 3.1 * M2254-5.3 5.3 44 82 5.3 * M2254-3.2 3.2 28 66 3.2 * M2254-5.4 5.4 44 82 5.4 * M2254-3.3 3.3 28 66 3.3 * M2254-5.5 5.5 44 82 5.5 * M2254-3.4 3.4 28 66 3.4 * M2254-5.6 5.6 44 82 5.6 * M2254-3.5 3.5 28 66 3.5 * M2254-5.7 5.7 44 82 5.7 * M2254-3.6 3.6 28 66 3.6 * M2254-5.8 5.8 44 82 5.8 * M2254-3.7 3.7 28 66 3.7 * M2254-5.9 5.9 44 82 5.9 * M2254-3.8 3.8 28 66 3.8 △ M2254-5.95 5.95 53 91 6 * M2254-3.9 3.9 28 66 3.9 △ M2254-5.96 5.96 53 91 6 △ M2254-3.95 3.95 40 74 4 * M2254-5.97 5.97 53 91 6 △ M2254-3.96 9.96 40 74 4 * M2254-5.98 5.98 53 91 6 * M2254-3.97 3.97 40 74 4 * M2254-5.99 5.99 53 91 6 * M2254-3.98 3.98 40 74 4 * M2254-6.0 6 53 91 6 * M2254-3.99 3.99 40 74 4 * M2254-6.01 6.01 53 91 6 * M2254-4.0 4 40 74 4 * M2254-6.02 6.02 53 91 6 * M2254-4.01 4.01 40 74 4 * M2254-6.03 6.03 53 91 6 * M2254-4.02 4.02 40 74 4 △ M2254-6.04 6.04 53 91 6 * M2254-4.03 4.03 40 74 4 △ M2254-6.05 6.05 53 91 6 △ M2254-4.04 4.04 40 74 4 * M2254-6.1 6.1 53 91 6.1 △ M2254-4.05 4.05 40 74 4 * M2254-6.2 6.2 53 91 6.2 * M2254-4.1 4.1 40 74 4.1 * M2254-6.3 6.3 53 91 6.3 * M2254-4.2 4.2 40 74 4.2 * M2254-6.4 6.4 53 91 6.4 * M2254-4.3 4.3 40 74 4.3 * M2254-6.5 6.5 53 91 6.5 * M2254-4.4 4.4 40 74 4.4 * M2254-6.6 6.6 53 91 6.6 * M2254-4.5 4.5 40 74 4.5 * M2254-6.7 6.7 53 91 6.7 * M2254-4.6 4.6 40 74 4.6 * M2254-6.8 6.8 53 91 6.8 * M2254-4.7 4.7 40 74 4.7 * M2254-6.9 6.9 53 91 6.9 * M2254-4.8 4.8 44 82 4.8 △ M2254-6.95 6.95 53 91 7 * M2254-4.9 4.9 44 82 4.9 △ M2254-6.96 6.96 53 91 7 △ M2254-4.95 4.95 44 82 5 * M2254-6.97 6.97 53 91 7 △ M2254-4.96 4.96 44 82 5 * M2254-6.98 6.98 53 91 7 * M2254-4.97 4.97 44 82 5 * M2254-6.99 6.99 53 91 7 * M2254-4.98 4.98 44 82 5 * M2254-7.0 7 53 91 7 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ HRC HRC HRC 200HB ～200HB ～200HB 180～ 200～ HRC HRC 型番 220HB 250HB ～35 ～35 35～45 45～50 50～65 16 M2254 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ MILLER ミラー 140°

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2254 5xφD 外部給油 同径シャンク 切削条件表44ページ 直径許容差 超微粒子 MxF 右ねじれ 先端角 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 庫 区 型 番 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) * M2254-7.01 7.01 53 91 7 * M2254- 9.7 9.7 61 103 9.7 * M2254-7.02 7.02 53 91 7 * M2254- 9.8 9.8 61 103 9.8 * M2254-7.03 7.03 53 91 7 * M2254- 9.9 9.9 61 103 9.9 △ M2254-7.04 7.04 53 91 7 △ M2254- 9.95 9.95 61 103 10 △ M2254-7.05 7.05 53 91 7 △ M2254- 9.96 9.96 61 103 10 * M2254-7.1 7.1 53 91 7.1 * M2254- 9.97 9.97 61 103 10 * M2254-7.2 7.2 53 91 7.2 * M2254- 9.98 9.98 61 103 10 * M2254-7.3 7.3 53 91 7.3 * M2254- 9.99 9.99 61 103 10 * M2254-7.35 7.35 53 91 7.4 * M2254-10.0 10 61 103 10 * M2254-7.4 7.4 53 91 7.4 * M2254-10.01 10.01 61 103 10 * M2254-7.5 7.5 53 91 7.5 * M2254-10.02 10.02 61 103 10 * M2254-7.6 7.6 53 91 7.6 * M2254-10.03 10.03 61 103 10 * M2254-7.7 7.7 53 91 7.7 △ M2254-10.04 10.04 61 103 10 * M2254-7.8 7.8 53 91 7.8 △ M2254-10.05 10.05 61 103 10 * M2254-7.9 7.9 53 91 7.9 * M2254-10.1 10.1 71 118 10.1 △ M2254-7.95 7.95 53 91 8 * M2254-10.2 10.2 71 118 10.2 △ M2254-7.96 7.96 53 91 8 * M2254-10.3 10.3 71 118 10.3 * M2254-7.97 7.97 53 91 8 * M2254-10.4 10.4 71 118 10.4 * M2254-7.98 7.98 53 91 8 * M2254-10.5 10.5 71 118 10.5 * M2254-7.99 7.99 53 91 8 * M2254-10.6 10.6 71 118 10.6 * M2254-8.0 8 53 91 8 * M2254-10.7 10.7 71 118 10.7 * M2254-8.01 8.01 53 91 8 * M2254-10.8 10.8 71 118 10.8 * M2254-8.02 8.02 53 91 8 * M2254-10.9 10.9 71 118 10.9 * M2254-8.03 8.03 53 91 8 △ M2254-10.95 10.95 71 118 11 △ M2254-8.04 8.04 53 91 8 △ M2254-10.96 10.96 71 118 11 △ M2254-8.05 8.05 53 91 8 * M2254-10.97 10.97 71 118 11 * M2254-8.1 8.1 61 103 8.1 * M2254-10.98 10.98 71 118 11 * M2254-8.2 8.2 61 103 8.2 * M2254-10.99 10.99 71 118 11 * M2254-8.3 8.3 61 103 8.3 * M2254-11.0 11 71 118 11 * M2254-8.4 8.4 61 103 8.4 * M2254-11.01 11.01 71 118 11 * M2254-8.5 8.5 61 103 8.5 * M2254-11.02 11.02 71 118 11 * M2254-8.6 8.6 61 103 8.6 * M2254-11.03 11.03 71 118 11 * M2254-8.7 8.7 61 103 8.7 △ M2254-11.04 11.04 71 118 11 * M2254-8.8 8.8 61 103 8.8 △ M2254-11.05 11.05 71 118 11 * M2254-8.9 8.9 61 103 8.9 * M2254-11.1 11.1 71 118 11.1 △ M2254-8.95 8.95 61 103 9 * M2254-11.2 11.2 71 118 11.2 △ M2254-8.96 8.96 61 103 9 * M2254-11.3 11.3 71 118 11.3 * M2254-8.97 8.97 61 103 9 * M2254-11.35 11.35 71 118 11.4 * M2254-8.98 8.98 61 103 9 * M2254-11.4 11.4 71 118 11.4 * M2254-8.99 8.99 61 103 9 * M2254-11.5 11.5 71 118 11.5 * M2254-9.0 9 61 103 9 * M2254-11.6 11.6 71 118 11.6 * M2254-9.01 9.01 61 103 9 * M2254-11.7 11.7 71 118 11.7 * M2254-9.02 9.02 61 103 9 * M2254-11.8 11.8 71 118 11.8 * M2254-9.03 9.03 61 103 9 * M2254-11.9 11.9 71 118 11.9 △ M2254-9.04 9.04 61 103 9 △ M2254-11.95 11.95 71 118 12 △ M2254-9.05 9.05 61 103 9 △ M2254-11.96 11.96 71 118 12 * M2254-9.1 9.1 61 103 9.1 * M2254-11.97 11.97 71 118 12 * M2254-9.2 9.2 61 103 9.2 * M2254-11.98 11.98 71 118 12 * M2254-9.3 9.3 61 103 9.3 * M2254-11.99 11.99 71 118 12 * M2254-9.35 9.35 61 103 9.4 * M2254-12.0 12 71 118 12 * M2254-9.4 9.4 61 103 9.4 * M2254-12.01 12.01 71 118 12 * M2254-9.5 9.5 61 103 9.5 * M2254-12.02 12.02 71 118 12 * M2254-9.6 9.6 61 103 9.6 * M2254-12.03 12.03 71 118 12 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 200～ HRC HRC HRC 型番 200HB ～200HB ～200HB 180～ HRC HRC 220HB 250HB ～35 ～35 35～45 45～50 50～65 M2254 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ 17 MILLER ミラー

MEGAドリルリ－マ－ H7 ミラ－ ・・ M2254 5xφD 外部給油 同径シャンク 切削条件表44ページ 直径許容差 超微粒子 MxF 右ねじれ 先端角 刃数6 コ－ト 　30° 140° －0.003～＋0.003 （単位 : mm） 在 直径 溝長 全長 シャンク径 在 直径 溝長 全長 シャンク径 庫 区 型 番 庫 区 型 番 分 (φD) (　) (Ｌ) (φd) 分 (φD) (　) (Ｌ) (φd) △ M2254-12.04 12.04 71 118 12 * M2254-15.1 15.1 83 133 16 △ M2254-12.05 12.05 71 118 12 * M2254-15.2 15.2 83 133 16 * M2254-12.1 12.1 77 124 12.1 * M2254-15.25 15.25 83 133 16 * M2254-12.2 12.2 77 124 12.2 * M2254-15.3 15.3 83 133 16 * M2254-12.3 12.3 77 124 12.3 * M2254-15.4 15.4 83 133 16 * M2254-12.4 12.4 77 124 12.4 * M2254-15.5 15.5 83 133 16 * M2254-12.5 12.5 77 124 12.5 * M2254-15.6 15.6 83 133 16 * M2254-12.6 12.6 77 124 12.6 * M2254-15.7 15.7 83 133 16 * M2254-12.7 12.7 77 124 12.7 * M2254-15.8 15.8 83 133 16 * M2254-12.8 12.8 77 124 12.8 * M2254-15.9 15.9 83 133 16 * M2254-12.9 12.9 77 124 12.9 * M2254-15.97 15.97 83 133 16 △ M2254-12.95 12.95 77 124 13 * M2254-15.98 15.98 83 133 16 △ M2254-12.96 12.96 77 124 13 * M2254-15.99 15.99 83 133 16 * M2254-12.97 12.97 77 124 13 * M2254-16.0 16 83 133 16 * M2254-12.98 12.98 77 124 13 * M2254-16.01 16.01 83 133 16 * M2254-12.99 12.99 77 124 13 * M2254-16.02 16.02 83 133 16 * M2254-13.0 13 77 124 13 * M2254-16.03 16.03 83 133 16 * M2254-13.01 13.01 77 124 13 * M2254-16.1 16.1 93 143 18 * M2254-13.02 13.02 77 124 13 * M2254-16.2 16.2 93 143 18 * M2254-13.03 13.03 77 124 13 * M2254-16.3 16.3 93 143 18 * M2254-13.1 13.1 77 124 14 * M2254-16.4 16.4 93 143 18 * M2254-13.2 13.2 77 124 14 * M2254-16.5 16.5 93 143 18 * M2254-13.25 13.25 77 124 14 * M2254-16.6 16.6 93 143 18 * M2254-13.3 13.3 77 124 14 * M2254-16.7 16.7 93 143 18 * M2254-13.4 13.4 77 124 14 * M2254-16.8 16.8 93 143 18 * M2254-13.5 13.5 77 124 14 * M2254-16.9 16.9 93 143 18 * M2254-13.6 13.6 77 124 14 * M2254-16.97 16.97 93 143 18 * M2254-13.7 13.7 77 124 14 * M2254-16.98 16.98 93 143 18 * M2254-13.8 13.8 77 124 14 * M2254-16.99 16.99 93 143 18 * M2254-13.9 13.9 77 124 14 * M2254-17.0 17 93 143 18 * M2254-13.97 13.97 77 124 14 * M2254-17.01 17.01 93 143 18 * M2254-13.98 13.98 77 124 14 * M2254-17.02 17.02 93 143 18 * M2254-13.99 13.99 77 124 14 * M2254-17.03 17.03 93 143 18 * M2254-14.0 14 77 124 14 * M2254-17.1 17.1 93 143 18 * M2254-14.01 14.01 77 124 14 * M2254-17.2 17.2 93 143 18 * M2254-14.02 14.02 77 124 14 * M2254-17.25 17.25 93 143 18 * M2254-14.03 14.03 77 124 14 * M2254-17.3 17.3 93 143 18 * M2254-14.1 14.1 83 133 16 * M2254-17.4 17.4 93 143 18 * M2254-14.2 14.2 83 133 16 * M2254-17.5 17.5 93 143 18 * M2254-14.3 14.3 83 133 16 * M2254-17.6 17.6 93 143 18 * M2254-14.4 14.4 83 133 16 * M2254-17.7 17.7 93 143 18 * M2254-14.5 14.5 83 133 16 * M2254-17.8 17.8 93 143 18 * M2254-14.6 14.6 83 133 16 * M2254-17.9 17.9 93 143 18 * M2254-14.7 14.7 83 133 16 * M2254-17.97 17.97 93 143 18 * M2254-14.8 14.8 83 133 16 * M2254-17.98 17.98 93 143 18 * M2254-14.9 14.9 83 133 16 * M2254-17.99 17.99 93 143 18 * M2254-14.97 14.97 83 133 16 * M2254-18.0 18 93 143 18 * M2254-14.98 14.98 83 133 16 * M2254-18.01 18.01 93 143 18 * M2254-14.99 14.99 83 133 16 * M2254-18.02 18.02 93 143 18 * M2254-15.0 15 83 133 16 * M2254-18.03 18.03 93 143 18 * M2254-15.01 15.01 83 133 16 * M2254-18.1 18.1 101 153 20 * M2254-15.02 15.02 83 133 16 * M2254-18.2 18.2 101 153 20 * M2254-15.03 15.03 83 133 16 * M2254-18.3 18.3 101 153 20 ＊特定代理店在庫品　△受注生産品　 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 耐熱合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC インコネル 硬度 150～ 200HB ～200HB ～200HB 180～ 200～ HRC HRC HRC HRC HRC 型番 220HB 250HB ～35 ～35 35～45 45～50 50～65 18 M2254 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ MILLER ミラー
