ライノス　ボールポイント超硬バリ取りカッター

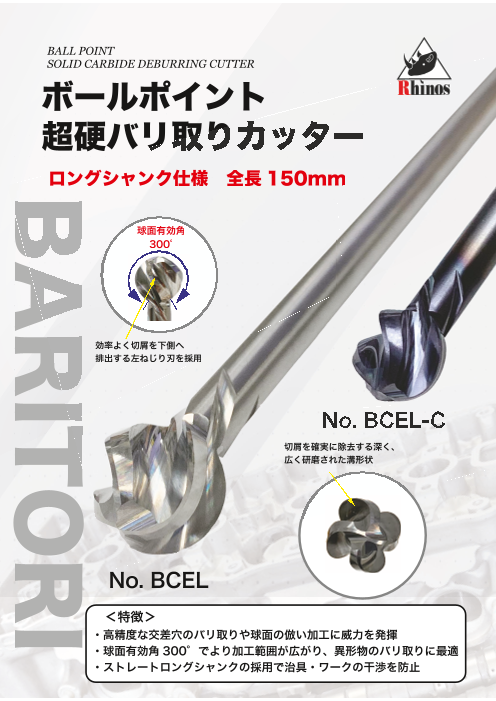

BALL POINT SOLID CARBIDE DEBURRING CUTTER ボールポイント 超硬バリ取りカッター ロングシャンク仕様　全長150mm 球面有効角 300° 効率よく切屑を下側へ 排出する左ねじり刃を採用 No. BCEL-C 切屑を確実に除去する深く、 広く研磨された溝形状 No. BCEL ＜特徴＞ ・高精度な交差穴のバリ取りや球面の倣い加工に威力を発揮 ・球面有効角 300°でより加工範囲が広がり、異形物のバリ取りに最適 ・ストレートロングシャンクの採用で治具・ワークの干渉を防止 BARITORI

No.BCELシリーズ　　ボールポイント超硬バリ取りカッター R±0.05 4 枚刃 150mm ノン TiAlN 超微粒子 コート コート 左ねじれ 刃数4 (単位 : mm) 在 庫 型番 ｶｯﾀｰ半径 刃径 全長 シャンク径 球面有効角 刃数 区 分 ノンコート コーティング（C） （R） （φD） （L） （φｄ） （θ） （N） ◎ BCEL- 6.0 BCEL-6.0C 3.0 6.0 150 3 300° 4 ◎ BCEL- 8.0 BCEL-8.0C 4.0 8.0 150 4 300° 4 ◎ BCEL-10.0 BCEL-10.0C 5.0 10.0 150 5 300° 4 ◎ BCEL-12.0 BCEL-12.0C 6.0 12.0 150 6 300° 4 ◎ BCEL-14.0 BCEL-14.0C 7.0 14.0 150 7 300° 4 ◎ BCEL-16.0 BCEL-16.0C 8.0 16.0 150 8 300° 4 ◎印：標準在庫品　 【切削条件基準表】 機械構造用炭素鋼 調質鋼 被削材 合金工具鋼 （35～40HRC） 銅合金 （S45C～S55C） （SKD・SUS・SCM） （HPM・NAC） 刃径 回転速度 送り速度 回転速度 送り速度 回転速度 送り速度 回転速度 送り速度 （mm） min-1 mm/min min-1 mm/min min-1 mm/min min-1 mm/min 6.0 1,600 80 1,600 80 1,600 80 1,600 80 8.0 1,200 80 1,200 80 1,200 80 1,200 80 10.0 955 80 955 80 955 80 955 80 12.0 800 80 800 80 800 80 800 80 14.0 680 80 680 80 680 80 680 80 16.0 600 80 600 80 600 80 600 80 鋳鉄 ダクタイル鋳鉄 軟鋼 中炭素鋼 合金鋼 工具鋼 調質鋼 焼入鋼 ステンレス鋼 アルミ合金材 銅合金 被削材種 FC FCD SS S55C SCM SKD SKD NAK SKD系 SUS ADC 硬度 150～ HRC HRC 200HB ～200HB ～200HB 180～ 200～ HRC HRC HRC 型番 220HB 250HB ～35 ～35 35～45 45～50 50～65 BCEL ◎ ◎ ◎ ◎ 〇 〇 〇 〇 BCEL-C ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 1）上記の切削条件は水溶性切削油剤を使用した場合のものです。不水溶性切削油剤でのご使用の場合は、切りくず及び工具の発熱による発煙、 引火に注意しながら加工して下さい。2）機械及びチャックは必ず剛性のある精度の高いものをご使用下さい。3) 工具の突き出し長さは必ず 短くしてご使用下さい。4）被削材の保持はしっかりと行い、振動、たわみ、変形のない状態にして下さい。5）条件の異なる場合は切削音、 切屑状態、仕上面状態を参照しながら切削条件表を参考に最適な数値を選定して下さい。 安全上のご注意 ●工具は破損して飛び散る危険がありますので、ご使用時には必ず安全カバ－・保護メガネ・安全靴等を使用して下さい。 ●切れ刃は素手でさわらないで下さい。また、使用中の工具を絶対にさわらないで下さい。 ●切屑は素手でさわらないで下さい。 ●工具の切れ味が悪くなったら使用を中止して下さい。 ●使用中に異常音、異常振動が発生したら、直ちに作業を中止して、その原因を取り除いて下さい。。 ●工具を本来の使用目的以外に使用したり、改造したりしないで下さい。 カタログの仕様は商品の改善、改良の為、予告なく変更する場合がありますのであらかじめご了承下さい。 お問い合わせ・お求めは URL : https//rhinos.co.jp/ 〒543-0018 大阪市天王寺区空清町 1 番 8 号 TEL： 06-6766-7770 FAX : 06-6766-7778 E-MAIL : info@rhinos.co.jp φD±0.1 φdh7
